Arrivata l'uscita 9. Purtroppo, senza lo scafo che arrriverà (molto) più avanti, non è possibile procedere in alcun modo con il montaggio. Vi lascio alle istruzioni se volete dare una lettura...

https://www.model-space.com/it/amfil.../file_id/3146/

[cava]

Finalmente è arrivato lo scafo e possiamo riprendere il montaggio...

Blister 35

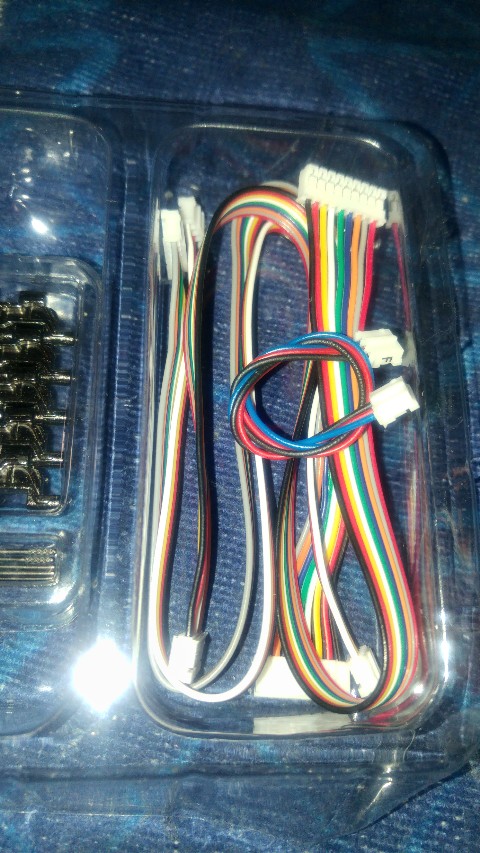

A dire il vero questo blister potevamo "portarlo avanti" anche in precedenza. Dopotutto abbiamo solo dei cavi e le clasiche 5 maglie da assemblare.

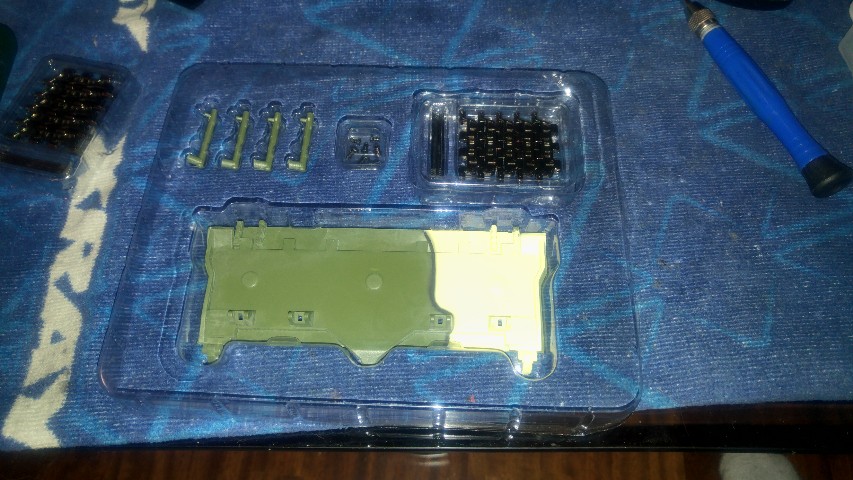

Blister 36
Come accennato, col blister 60 abbiamo trovato lo scafo e, quindi, possiamo ripartire

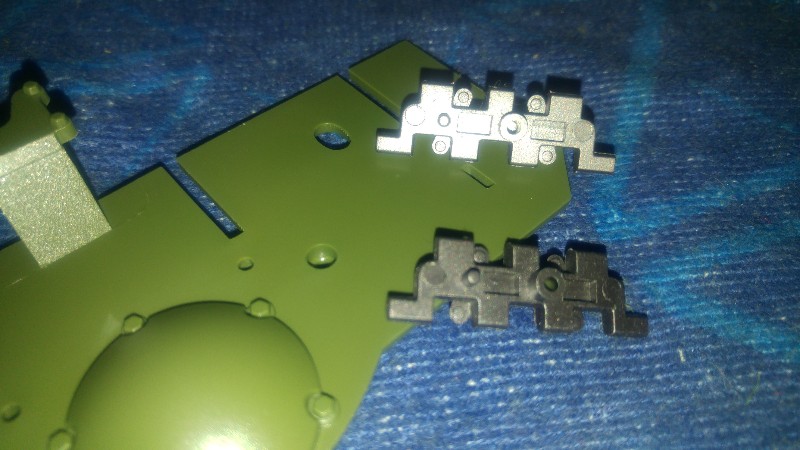

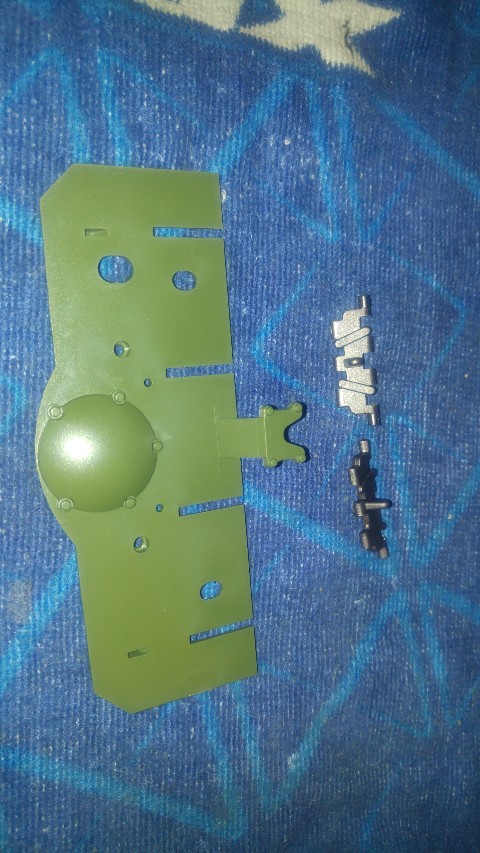

Partiamo con le maglie "di scorta", ma in questo caso finte, in plastica

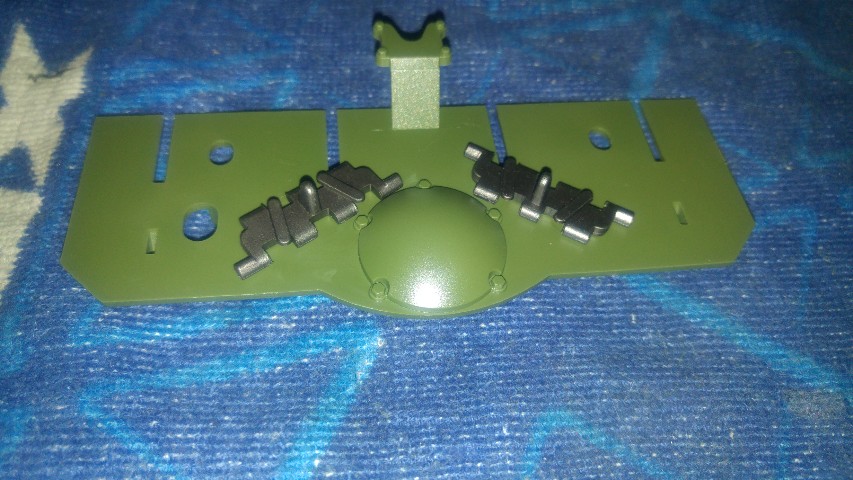

Appoggiamo le maglie allo scudo posteriore


Giriamo e fissiamo le maglie con le viti

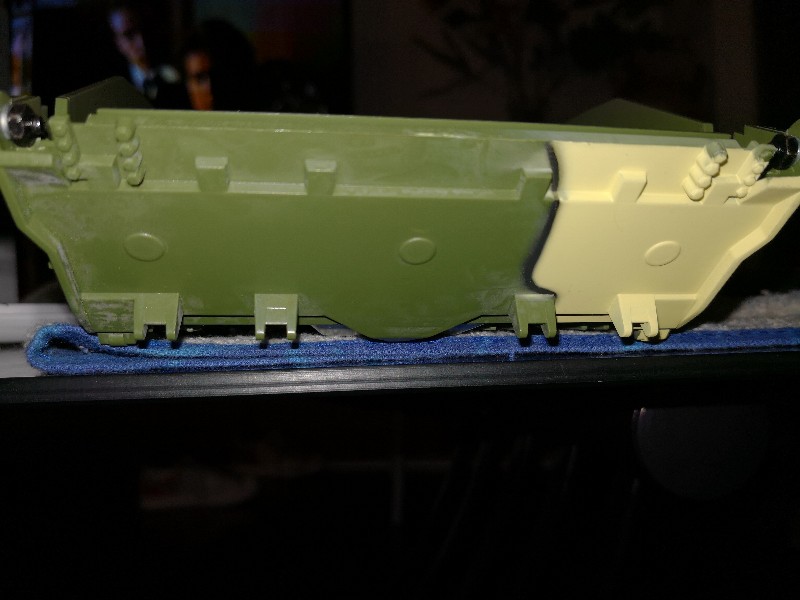

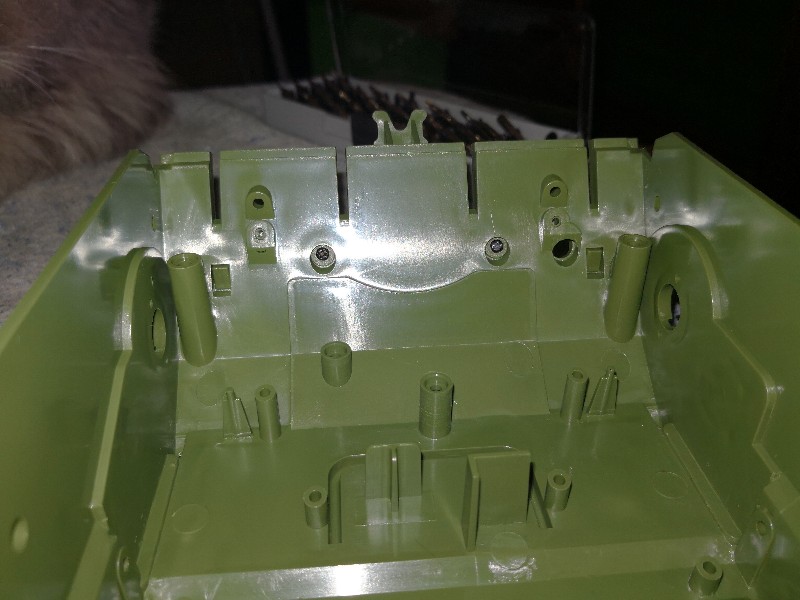

Appoggiamo lo scudo allo scafo

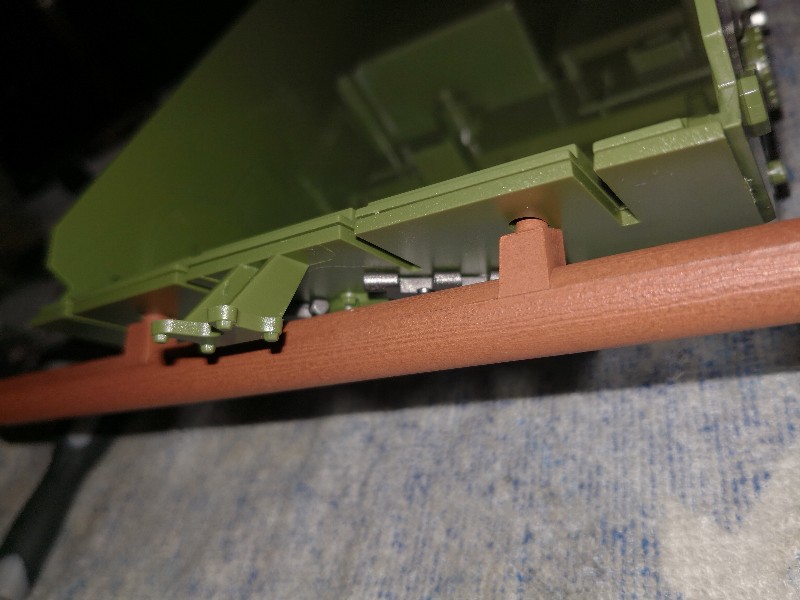

Attraverso il palo di legno, fissiamo lo scudo al telaio

[cava]

Partiamo fissando i supporti dei barili di carburante alla parte inferiore dello scafo

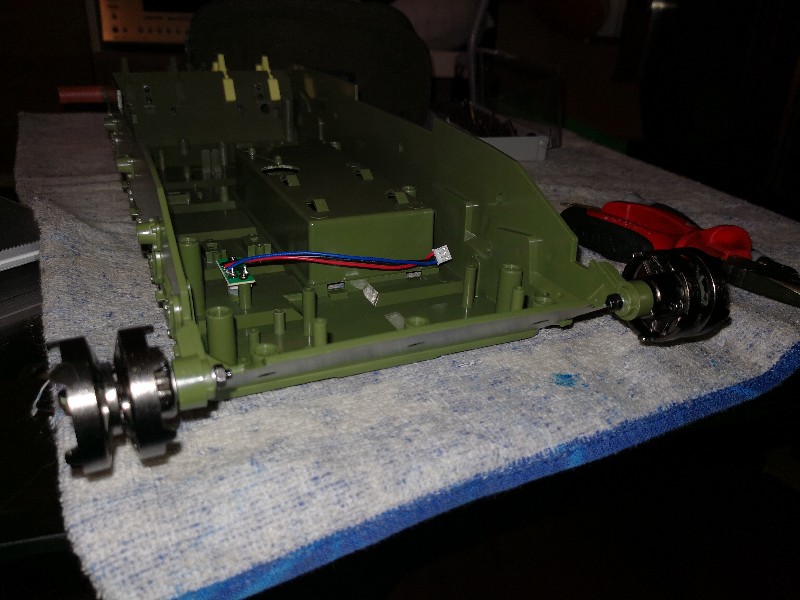

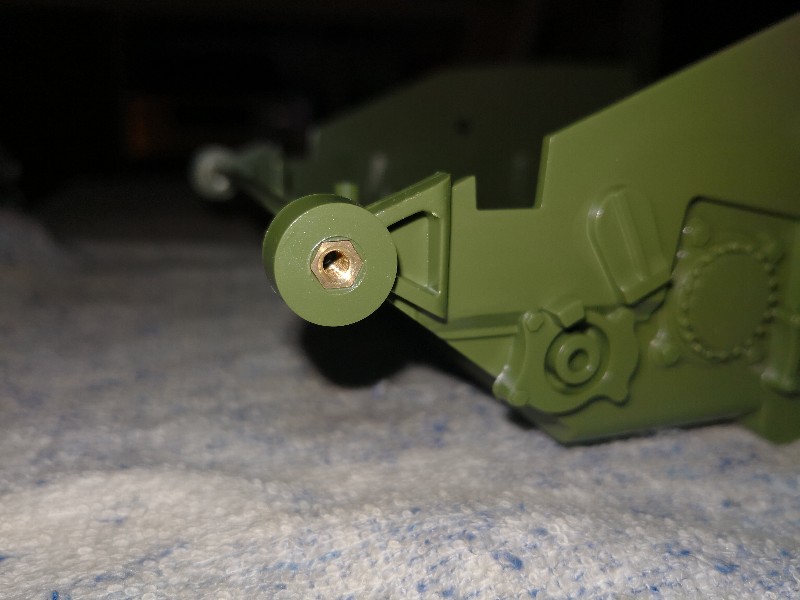

Ora invece, dobbiamo lavorare sulle ruote anteriori. Ho impiegato mezzora a cercare i perni esagonali menzionati nel manuale... Alla fine ho guardato lo scafo ed erano già montati

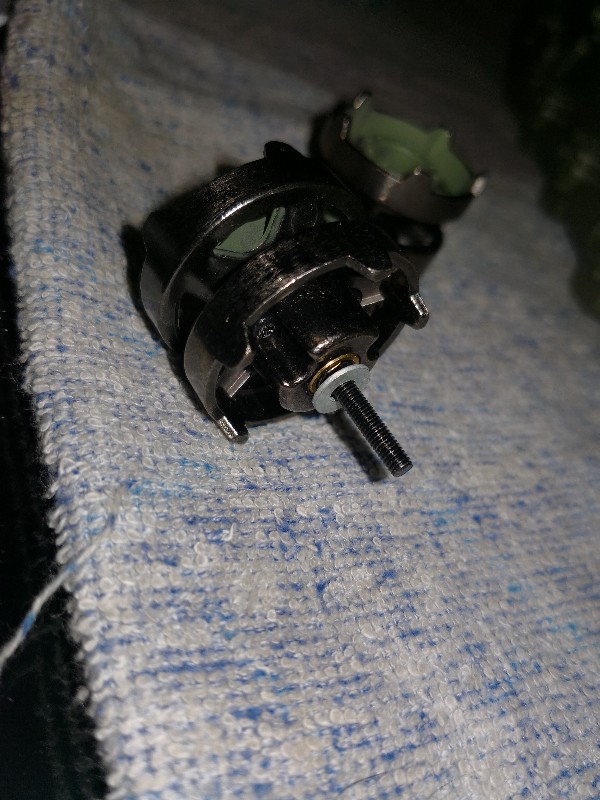

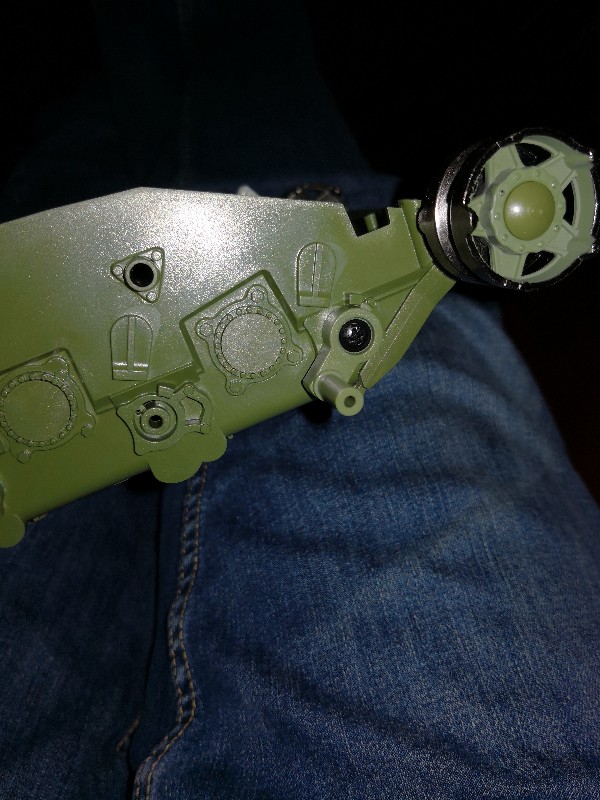

Prendiamo la ruota di rinvio, infiliamo il perno e la rondella

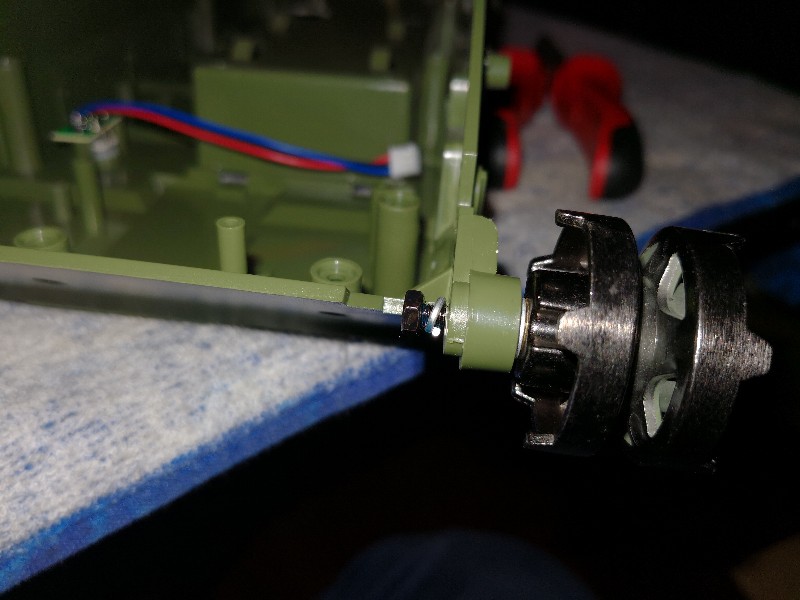

Ora, dal lato interno, infiliamo una rondella elastica (che dovrebbre impedire che il dado si sviti) ed il dado. Io, per non saper ne leggere ne scrivere, avevo in casa il frenafiletti blu e ne ho messa una goccia



Poi, visto che ormai ero partito per la tangente, ho montato anche l'altra

[cava]

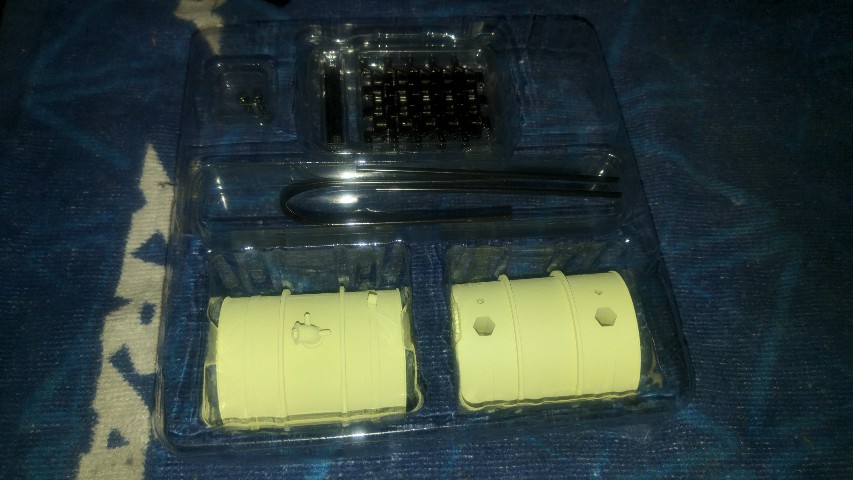

Troviamo ora altre maglie 8sempre da assemblare), il barile giallo ed i tubi in gomma per aggiungere dettagli al modello

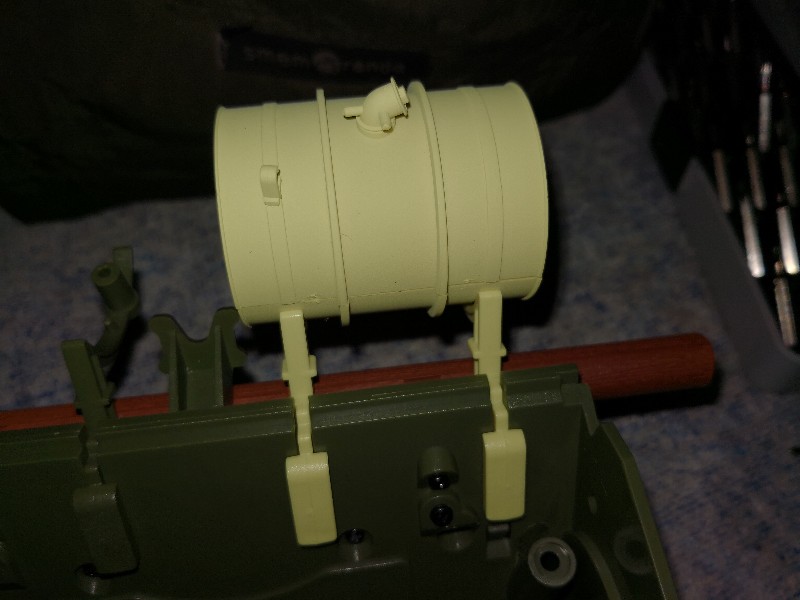

Assembliamo il barile tramite le due viti ed agganciamolo ai supporti gialli montati sullo scafo in precedenza

[cava]

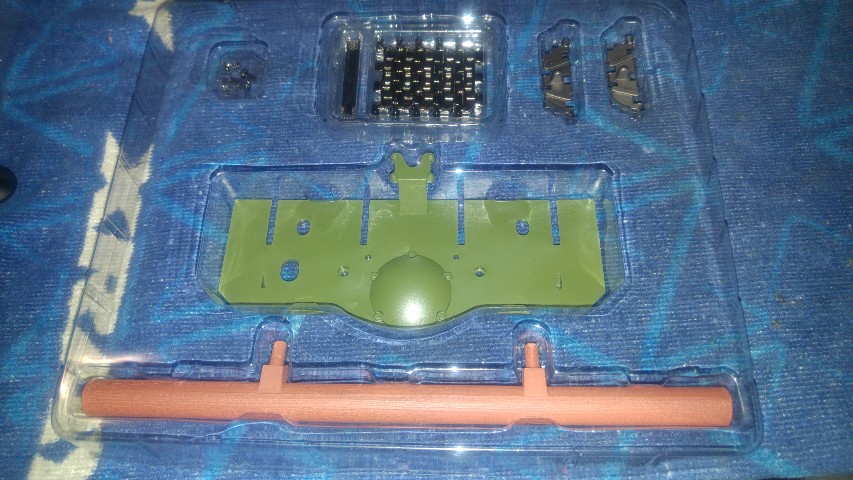

Eccoci con la pala anteriore, i relativi braccetti e le 5 maglie (che possiamo assemblare)




Appoggiamo la pala allo scafo


Dall'interno fissiamola con 3 viti

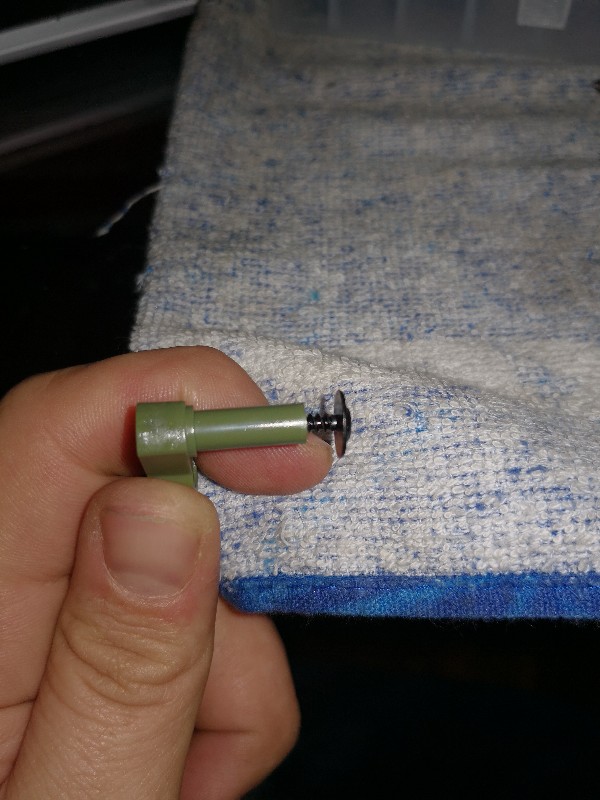

Prendiamo i braccetti ed inseriamo le viti per creare più agilmente la filettatura


Togliamo le viti, incastriamo i braccetti alla pala dall'esterno e fissiamoli in posizione con le viti

[cava]

Eccoci al potenziometro per regolare il volume dell'altoparlante e altre 5 maglie (da assemblare)



Montiamo il potenziometro sullo scafo


Dalle foto in precedenza, si vede che l'avevo già montato... mi ero perso via un momento...

[cava]

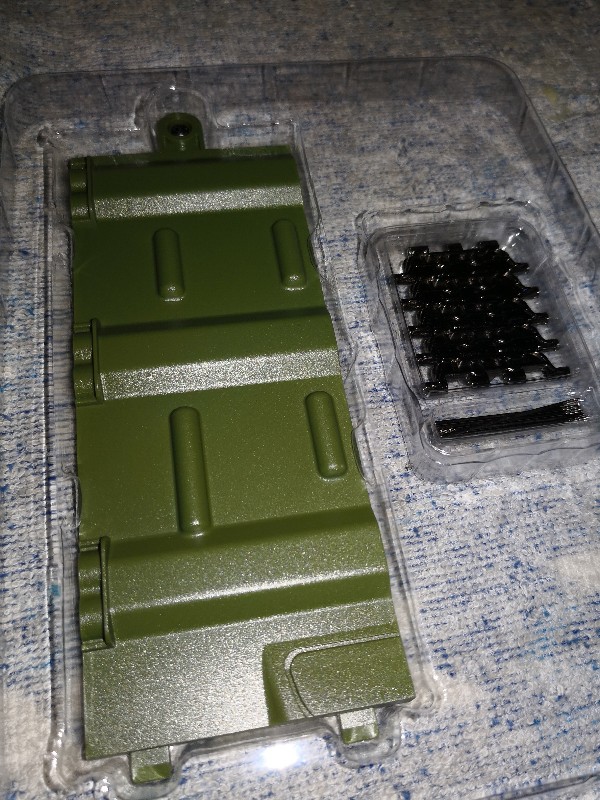

Eccoci allo sportello del vano batterie e 5 maglie (che possiamo montare)

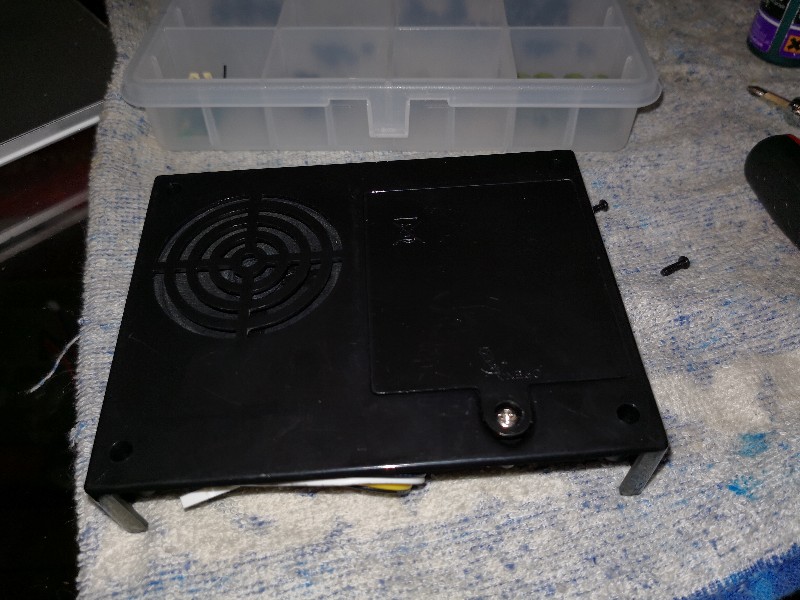

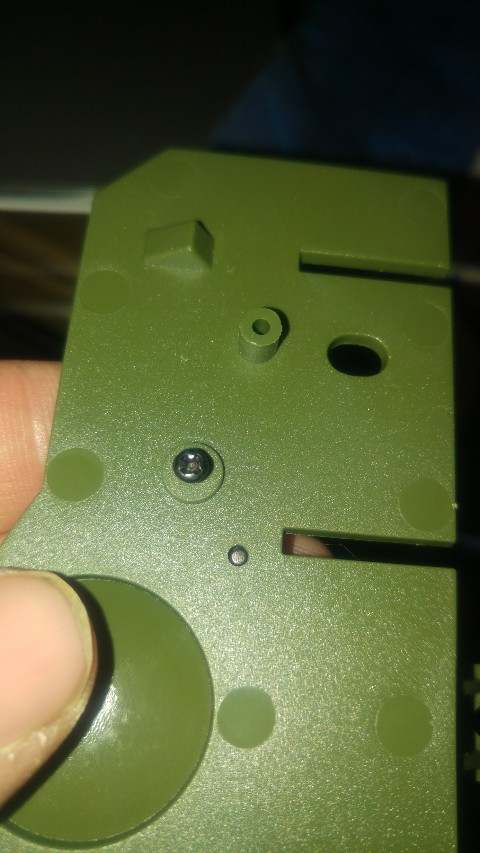

Per fissare il tappo della batteria allo scafo, dobbiamo stringere una vite, il manuale dice di posizionare all'interno dello scafo un dado su cui si fisserà la suddetta. In realtà c'è stata una modifica in corso d'opera e tale dado non è necessario


Fissiamo il tappo da sotto e stringiamo la vite

[cava]

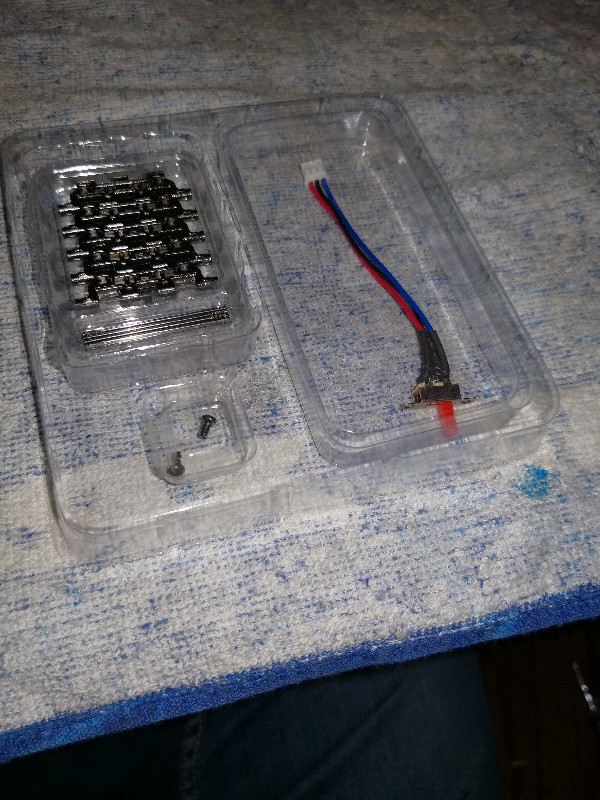

Troviamo quì le solite 5 maglie (che potete assemblare) e l'interruttore per accendere e spegnere il wifi

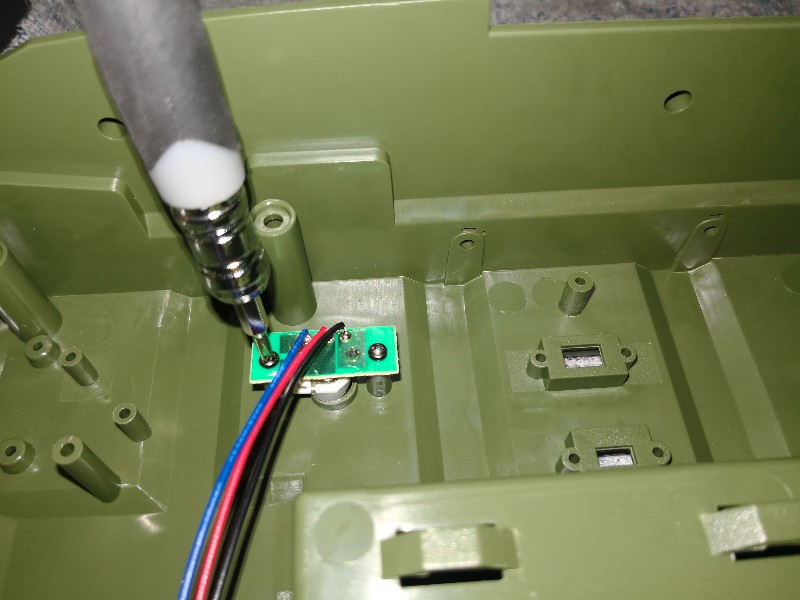

Il foro relativo all'interruttore è quello accanto al vano batterie. Infiliamo l'interruttore


e fissiamolo con le due viti stringendole con cautela

[cava]

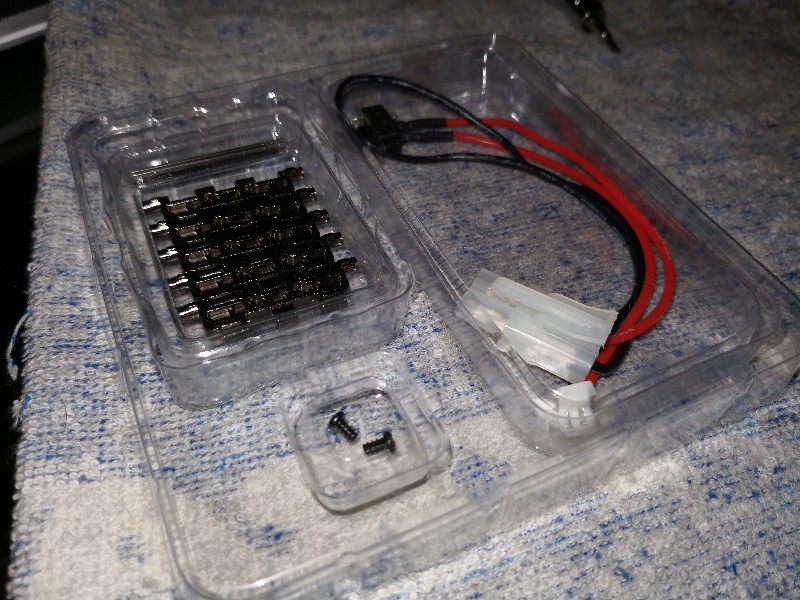

Altre 5 maglie (da assemblare) e l'interruttore di accensione

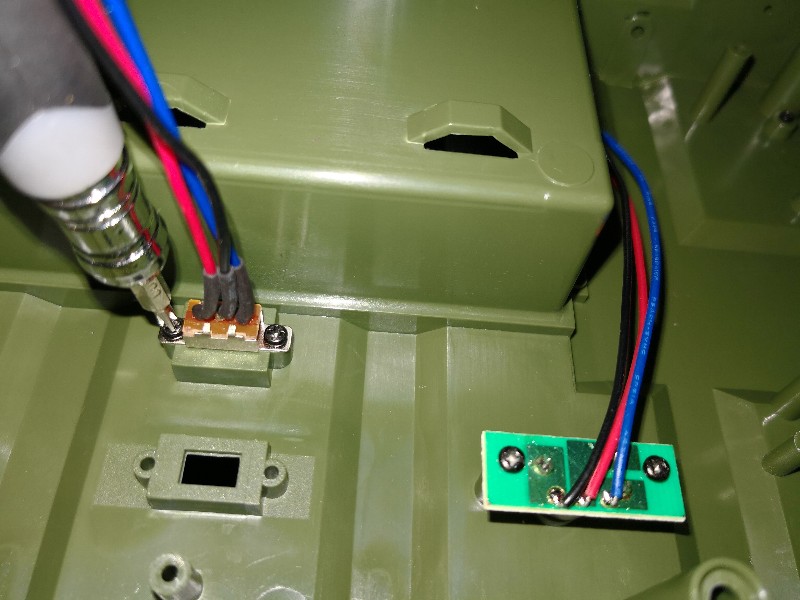

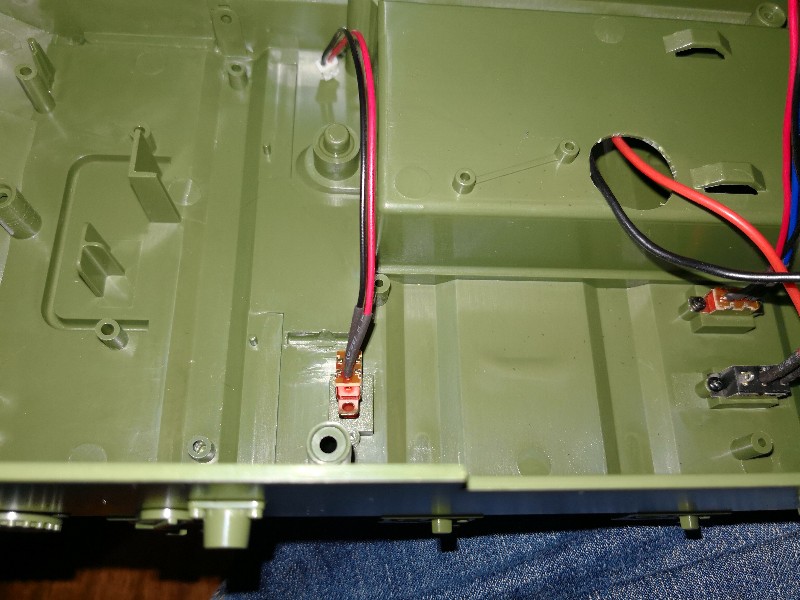

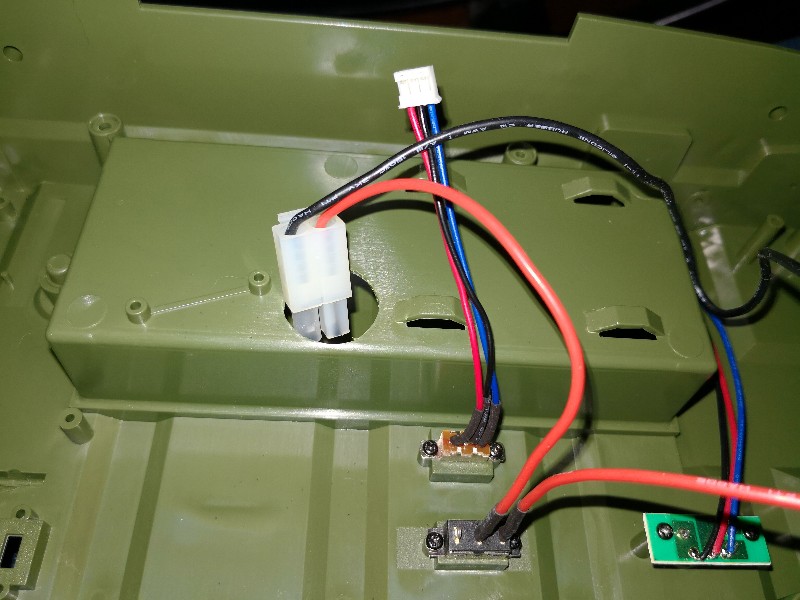

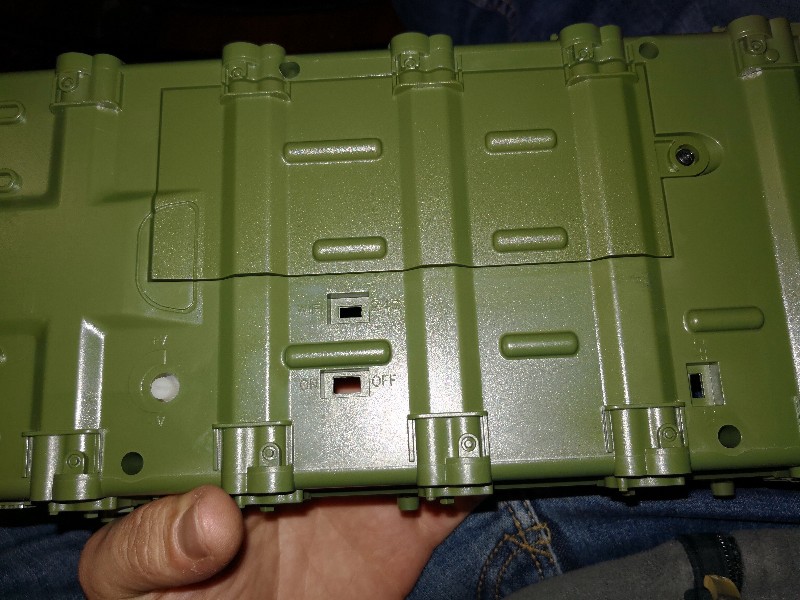

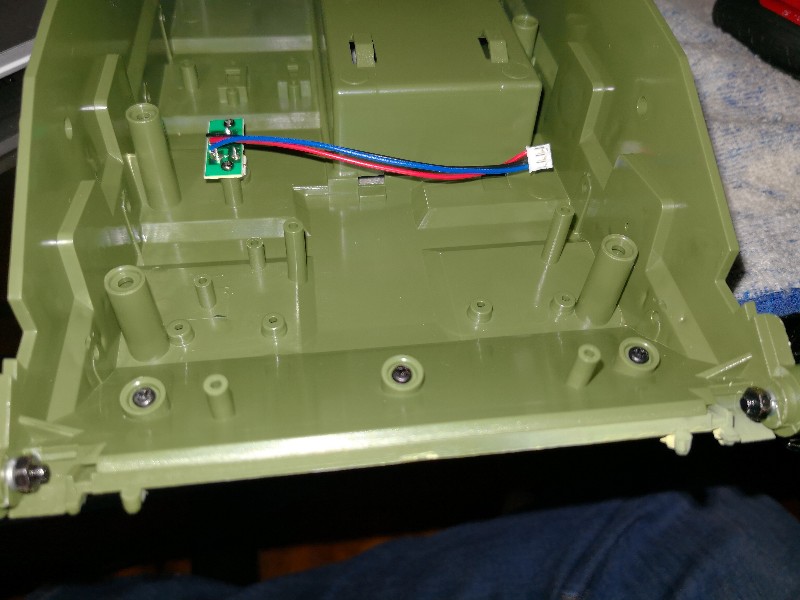

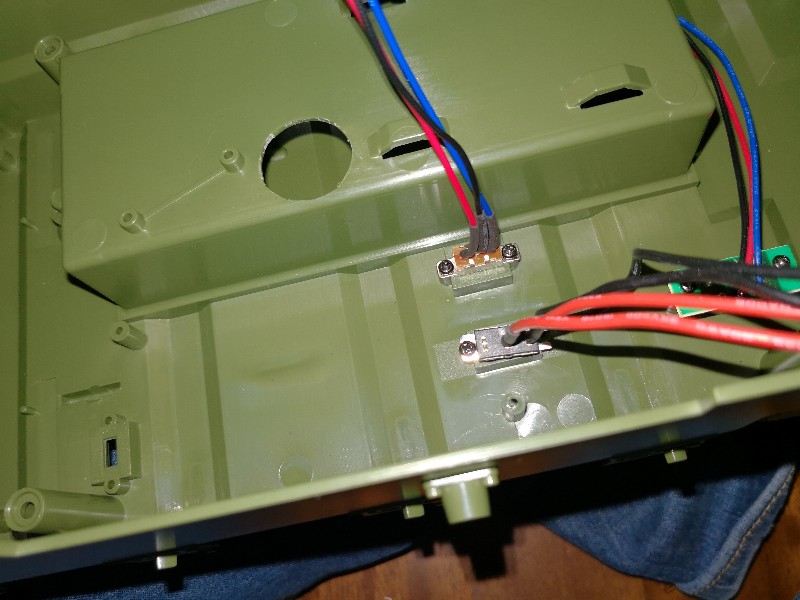

Prendiamo l'interruttore e poniamolo nel foro accanto al precedente. Guardando lo scafo sotto, ho lasciato il contatto non collegato rivoto verso la posizione off e fissiamolo con le viti


Prendiamo il connettore di alimentazione (mod. tamiya... Che non apprezzo particolarmente ma idoneo per le basse correnti delle batterie NiMh fornite) e facciamolo passare nel vano batterie attraverso il foro più grande

[cava]

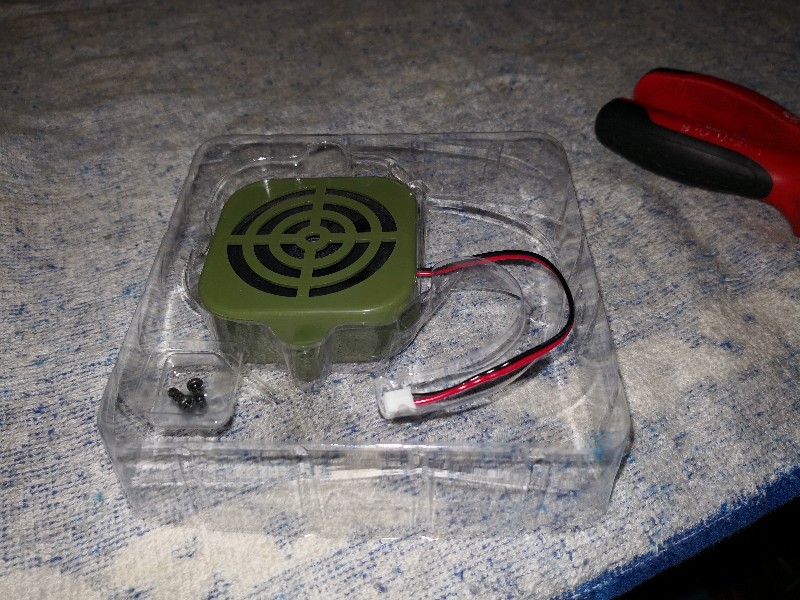

Eccoci all'altoparlante che riprodurrà tutti gli effetti sonori del nostro carroarmato (ed altre 5 maglie che possiamo assemblare subito)

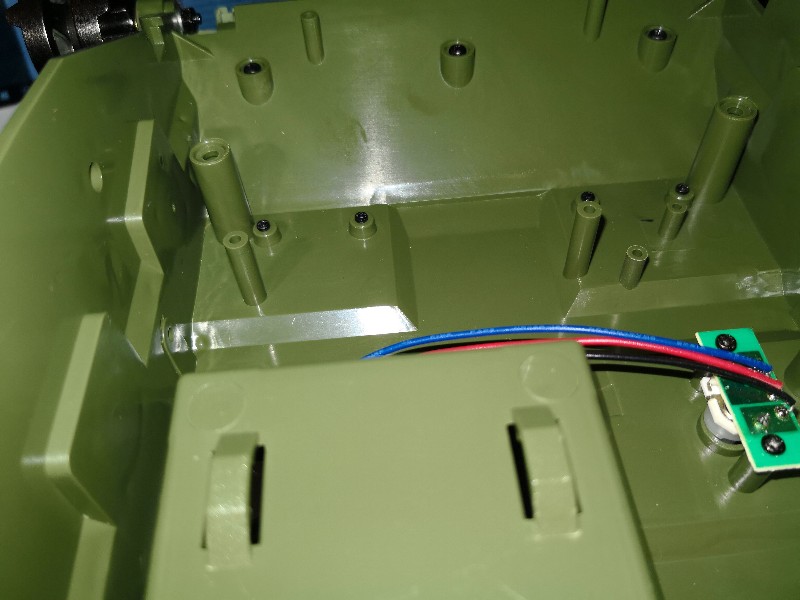

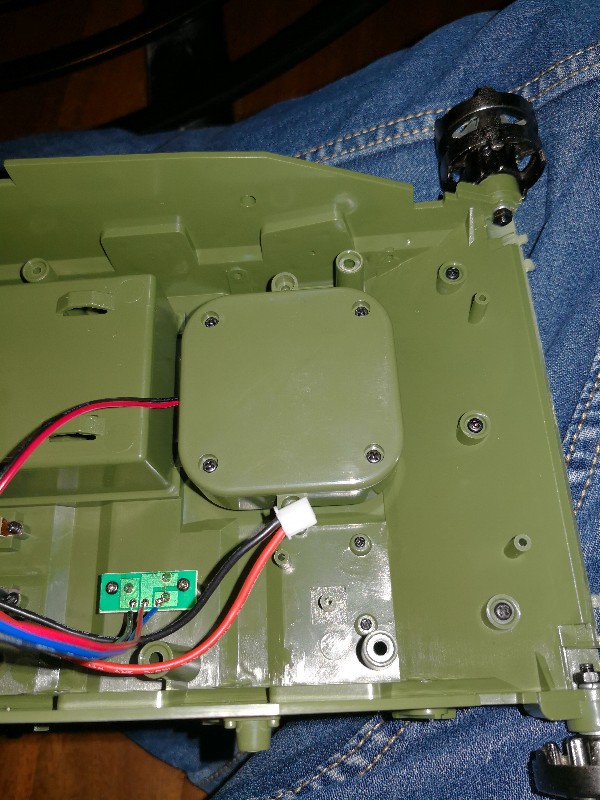

Prendiamo l'altoparlante e poniamolo sullo scafo, in corrispondenza delle due colonnine

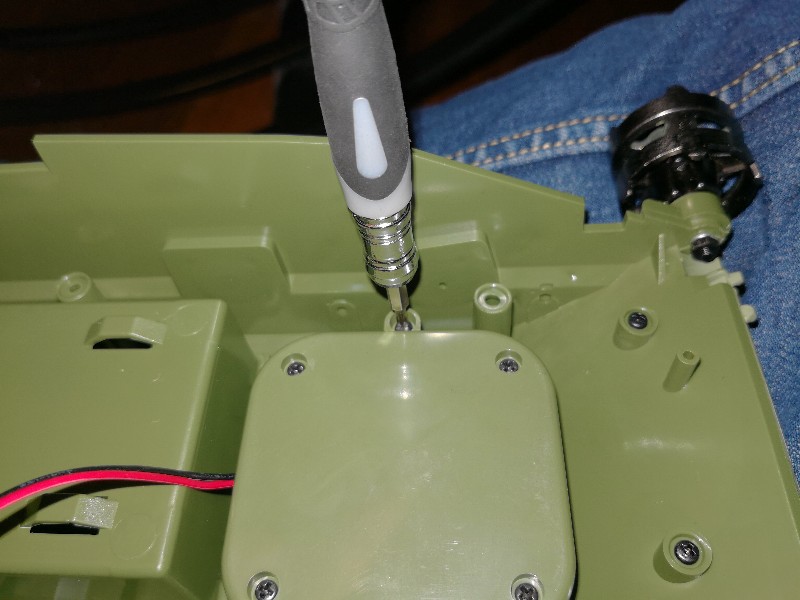

Fissiamolo con le due viti

[cava]

Link per scaricare le istruzioni
https://www.model-space.com/it/amfil.../file_id/3192/

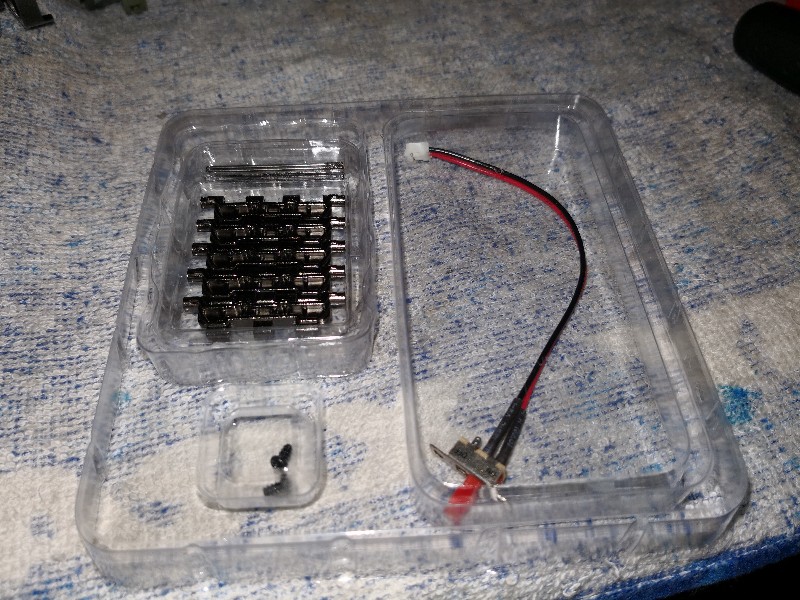

Eccoci pronti a procedere con l'interruttore del generatore di fumo e le ultime maglie del cingolo. ATTENZIONE!!!!!!! CE NE SERVIRANNO SOLO 4!!!! L'ULTIMA E' DI SCORTA!!!!!

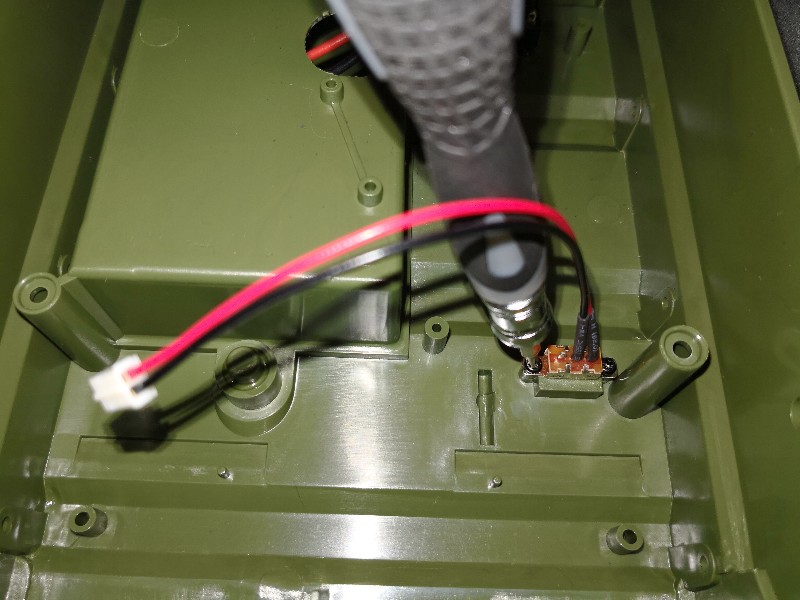

Posizioniamo l'interruttore nel foro verso il lato destro


Fissiamolo con le relative viti orientando il pin non collegato verso l'off


Ora terminiamo di assemblare il secondo cingolo USANDO SOLO 4 DELLE 5 MAGLIE FORNITE

[cava]

Questa volta troviamo solo l'olio per il generatore di fumo, completo di dosatore.

Procediamo comunque con il montaggio del resto...

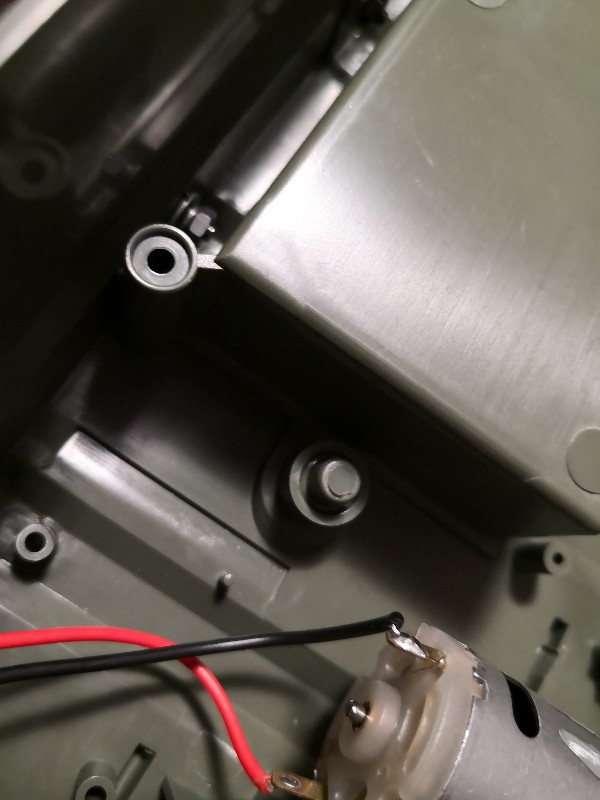

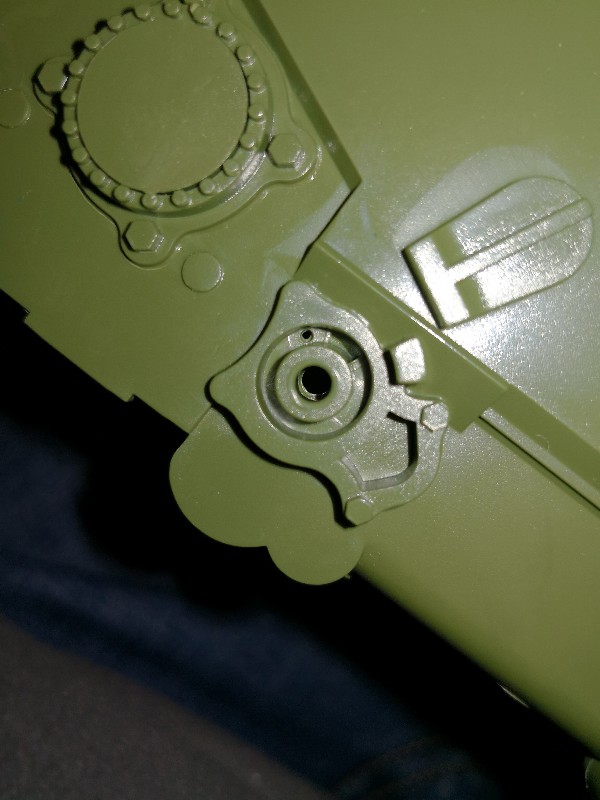

Prendiamo lo scafo e controlliamo il punto dove va inserito il perno della molla


Ora, prima di procedere, consiglio di filettare (con molta calma) il perno di uscita del braccetto della sospensione


Inseriamo la vite sul braccetto, fissiamo la molla nel braccetto stesso e torciamola per caricarla. facciamo passare la vite nello scafo e fissiamola col trittico rondella - rondella elastica - dado come la ruota frontale (senza dimenticarci una goccia di frenafiletti)

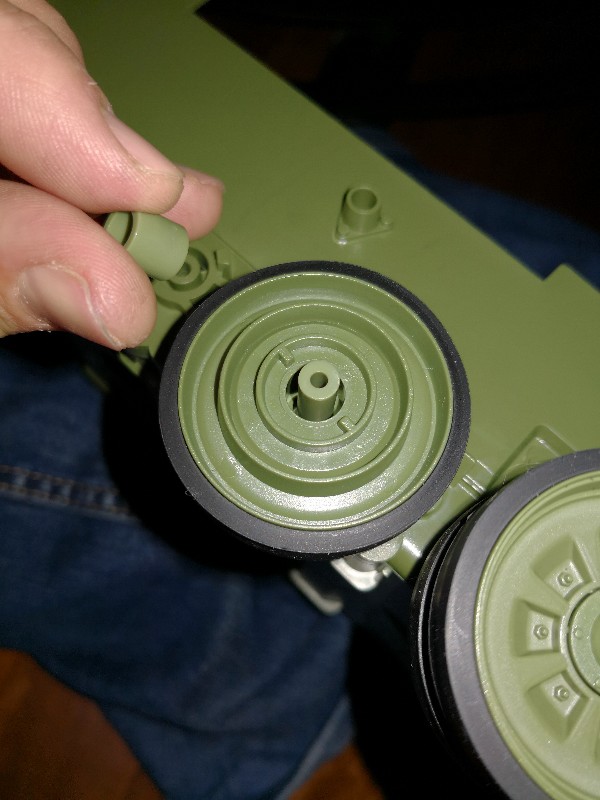

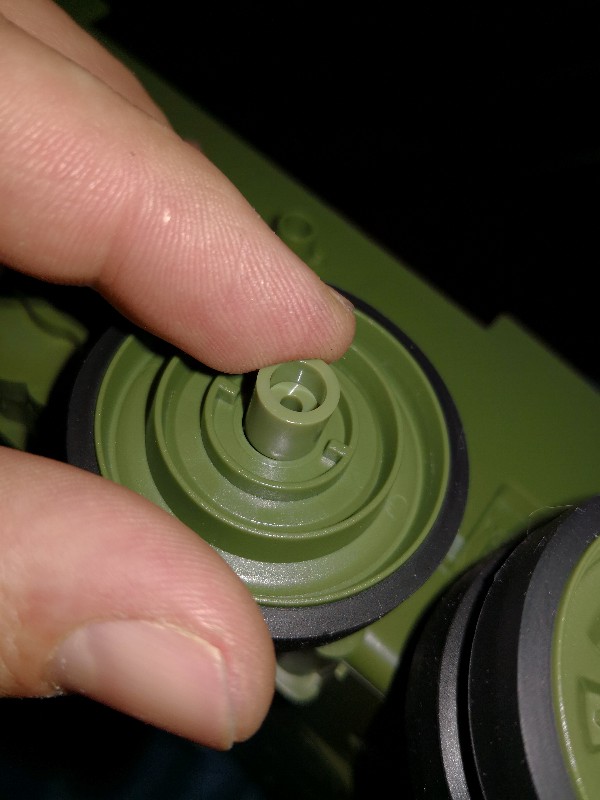

Ora, inseriamo la ruota interna e centriamola con gli spessori (cosa che il manuale menziona più avanti)

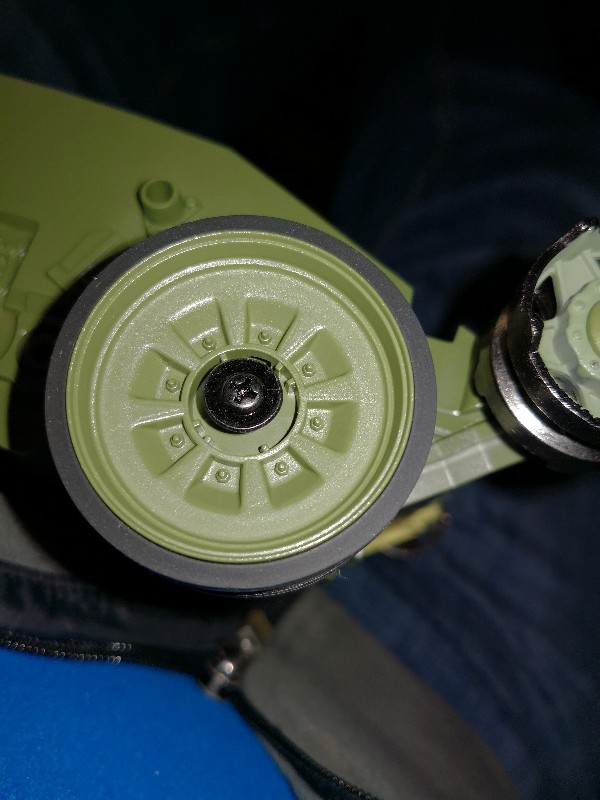

Inseriamo la ruota esterna, agganchendola a quella interna tramite le apposite scanalature e poi fissiamo il tutto con la vite + rondella che abbiamo usato per filettare il foro



completando l'opera col coprivite

[cava]

Oggi troviamo il frontale del bersaglio....


Che prenderemo e metteremo da parte....
Procediamo con la seconda ruota, paro paro alla precedente

[cava]

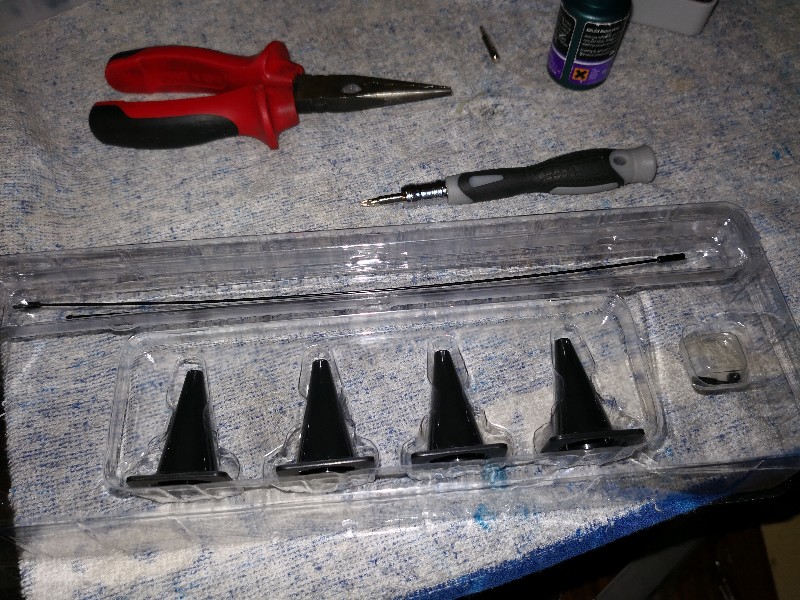

Nuova uscita. Questa volta troviamo i coni stradali per fare le prove ed una luuuuuuunga antenna, dal fattore puramente estetico o, come dicono sul manuale, mettere un segno di riconoscimento

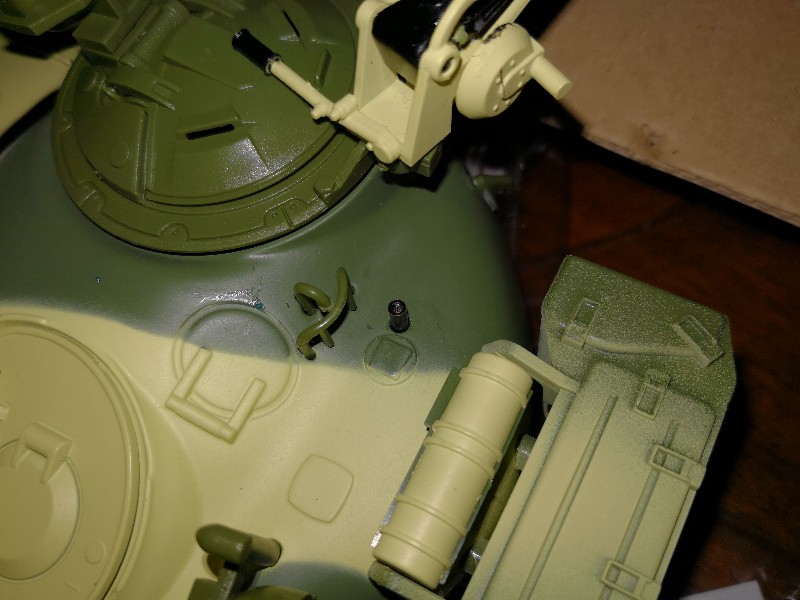

Ora prendiamo la torretta, smontiamo il sistema del cannone e, sotto di esso, dobbiamo montare il supporto dell'antenna.

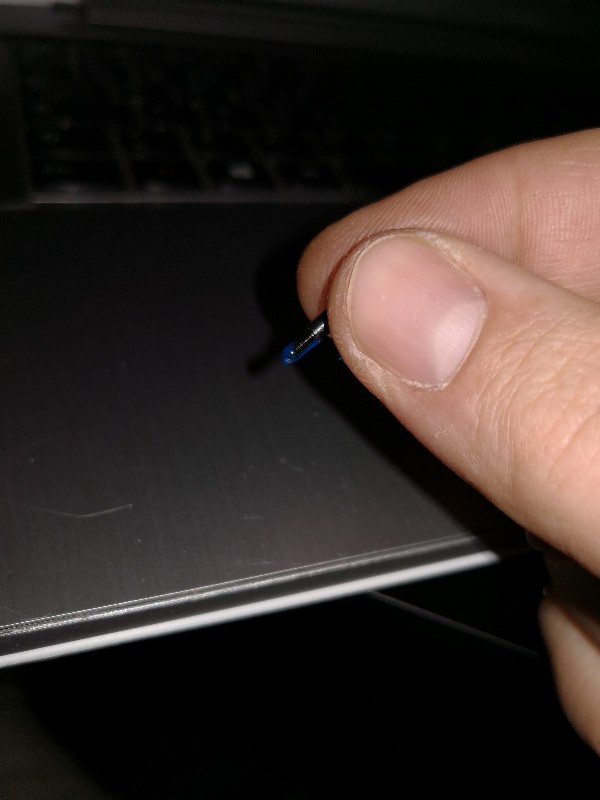

Prendiamo il supporto e mettiamo una goccia di frenafiletti



Poniamo il dado all'interno della torretta, nello spazio apposito, ed avvitiamo il supporto


Ora possiamo assemblare le due sezioni dell'antenna ma, vi consiglio si aspettare a montarla... Sarebbe scomodo per i passi successivi.

Procediamo ora a montare un'altra ruota come i passi precedenti

[cava]

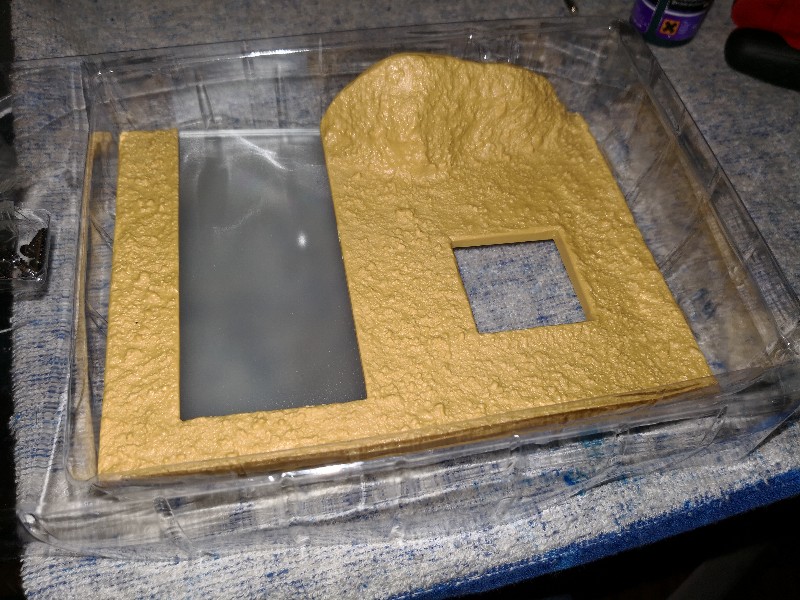

Nuovo blister, nuovi pezzi. In questo caso metà del bersaglio



Inutile montarlo ora sul frontale... Intanto manca ancora metà....

Si procede invece col montaggio di un'altra ruota
