Ok ragazzi continuiamo con i fascicoli 4-5

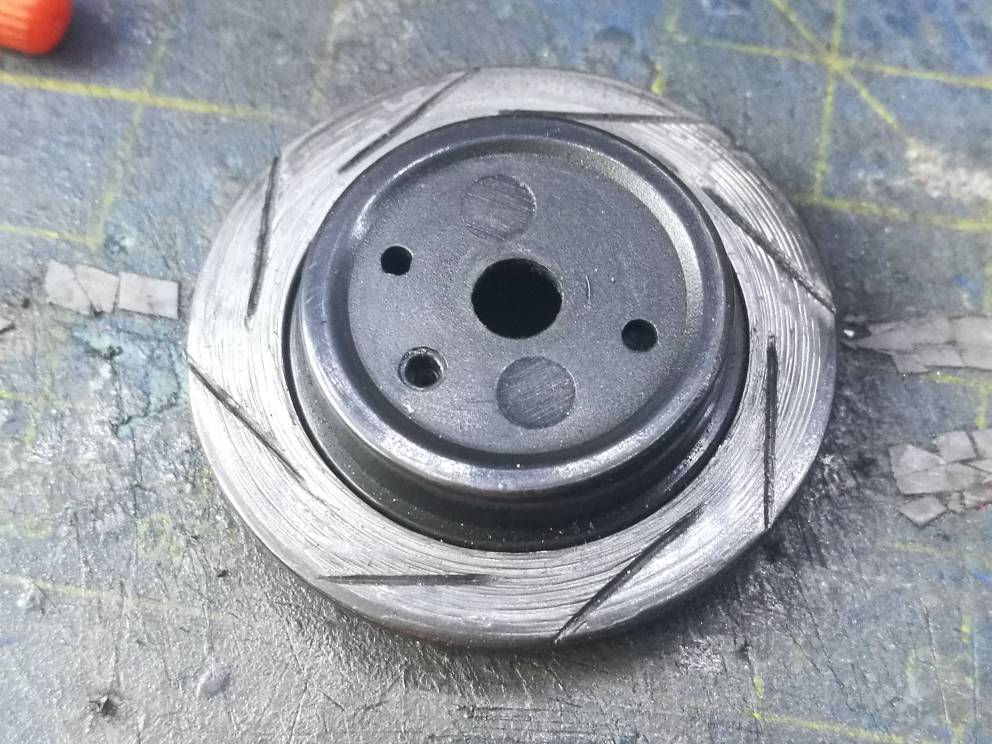

Il 4 dove troviamo il primo disco del freno e tutta la prima sospensione Allegato 324079 Partiamo dal disco del freno Questo è il disco secondo DeA Allegato 324080 Allegato 324081 Per prima cosa , ho preso la parte anteriore , ho segnato gli otto punti cardinali e disegnato le baffature Allegato 324082 Allegato 324083 Poi con lo scribber le ho tracciate Allegato 324084 In fine, montato il disco sul dremel e ho realizzato le striature sulla superficie. Allegato 324085 Allegato 324086 Poi gli ho montato sopra il mozzo ruota dopo averlo privato della sua finta cromatura Allegato 324087 Allegato 324088 E questo è il disco secondo me (scusate la foto scura) Allegato 324089 Stay Tuned |
7 allegato(i)
Mi dedico ora alla pinza del freno.

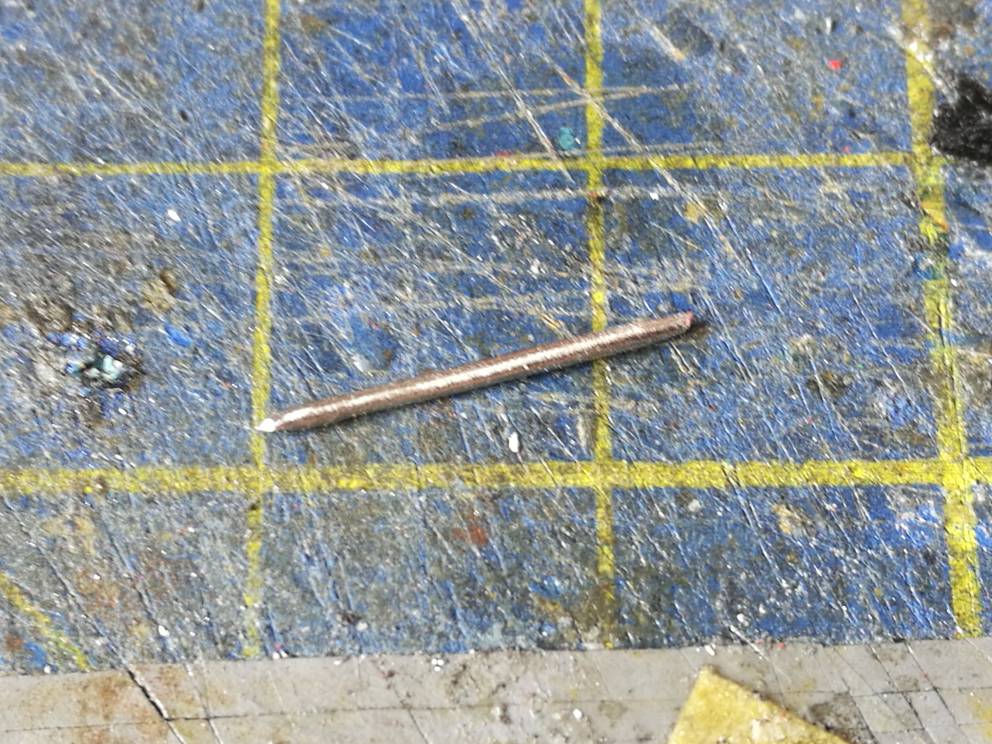

Nella versione che ho scelto di fare, le pinze sono nere. Quindi andiamo a modificare e dettagliare un po' la pinza. Le pastiglie sono stampate (pazienza) e manca la clip di fissaggio delle medesime Allegato 324090 Quindi ho praticato dei fori passanti con punta da 0,6mm per inserire una clip fatta in casa con tondino d'acciaio di uguale diametro. Allegato 324091 Allegato 324092 Allegato 324093 Dopodiché sverniciatura Allegato 324094 Quindi riverniciatura e dettaglio Allegato 324095 Allegato 324096 Stay Tuned |
26 allegato(i)
Adesso è il momento della sospensione
Cominciamo col montare il fodero superiore dell'ammortizzatore sul duomo con l'apposita vite Allegato 324103 Allegato 324104 Allegato 324105 Vi ricordo di fare riferimento sempre alle istruzioni per sapere con precisione quali viti utilizzare durante il montaggio delle parti. Andiamo avanti. Mettiamo anche il triangolo della sospensione superiore con le viti laterali Allegato 324106 Allegato 324107 Allegato 324108 Fatto ciò passiamo alla parte inferiore. Allegato 324109 Per prima cosa montiamo il tampone di fermo corsa Allegato 324110 Allegato 324111 Poi inseriamo lo stelo dell'ammortizzatore nella sua sede con una vite Allegato 324112 Attenzione all'inclinazione dello stelo Allegato 324113 Nella seconda sede mettiamo il giunto del fusello Allegato 324114 Allegato 324116 quindi il fusello stesso Allegato 324115 Allegato 324117 Allegato 324118 Ora componiamo il mozzo ruota Allegato 324119 Allegato 324120 Che andrà montato sul fusello con due viti Allegato 324121 Allegato 324122 Allegato 324123 Questa la parte inferiore completa Allegato 324124 La parte superiore e la parte inferiore, a sua volta, verranno unite insieme da un altro snodo Allegato 324125 Allegato 324126 Ora finita Allegato 324127 Giocateci un po' è praticamente tutta snodata come un sospensione vera Allegato 324128 Stay Tuned |
4 allegato(i)
Visto che a me non piaceva molto tutta nera, ho dato un po' di colore alla sospensione
Allegato 324130 Allegato 324129 Anche il primo tirante dello sterzo ha ricevuto una piccola rivisitazione Allegato 324132 Poi montato al resto Allegato 324133 Stay Tuned |
30 allegato(i)
Passiamo al fascicolo 5

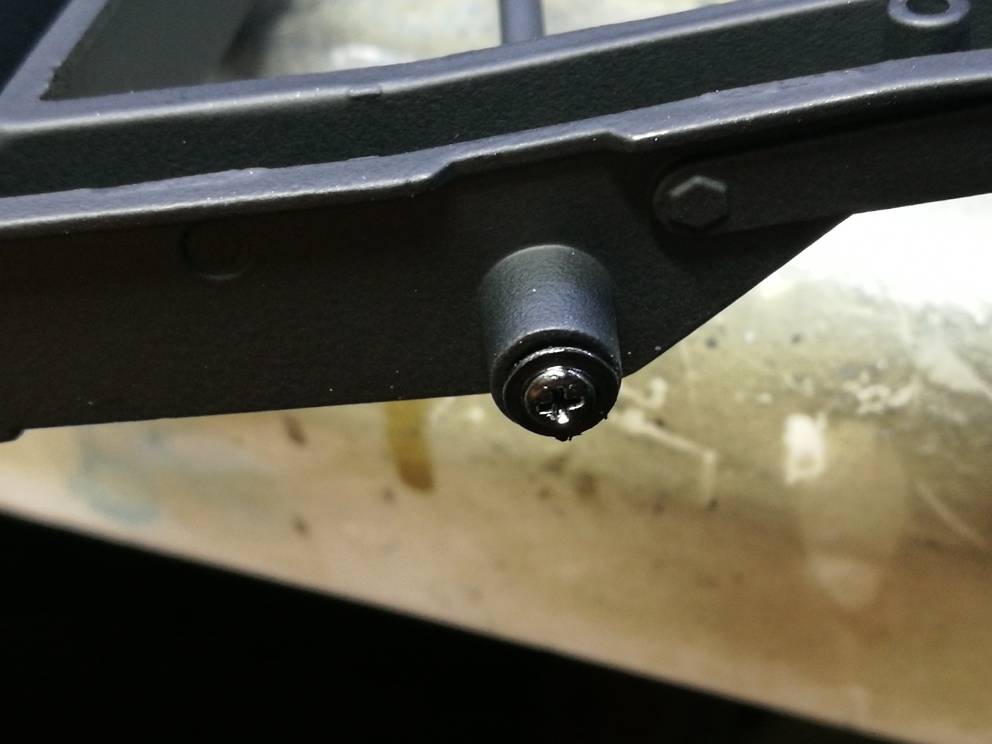

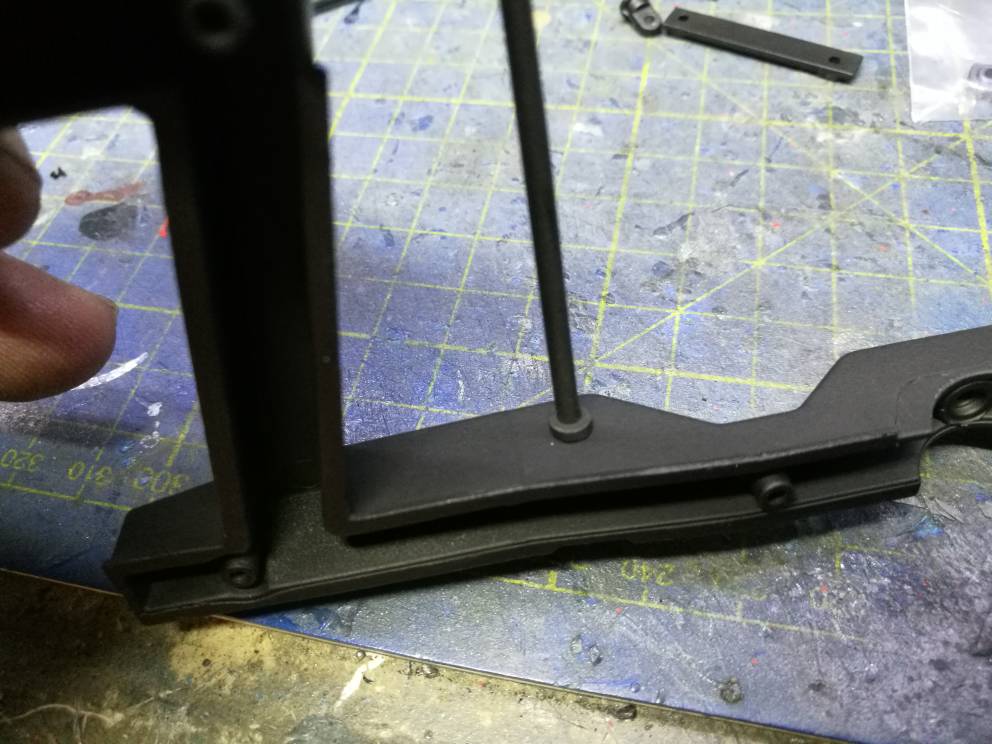

Il primo pezzo del telaio, Barra di torsione, supporto sospensione, il tirante dello sterzo (che ho anticipato prima) copertura del telaio piastrina di supporto per qualcosa in futuro Allegato 324134 Allegato 324135 Assembliamo la barra di torsione Inseriamola nel foro sulla parte anteriore del telaio Allegato 324136 Allegato 324137 E la fissiamo con una vite Allegato 324138 Dall'altra parte la inseriamo nel supporto della sospensione Allegato 324139 Supporto che subito dopo va montato sul telaio Allegato 324140 Allegato 324141 Allegato 324142 Montiamo velocemente anche la copertura e la piastrina del telaio Allegato 324143 Allegato 324144 Allegato 324145 Allegato 324146 Possiamo adesso montare la sospensione sul telaio, però prima inseriamo la molla dell'ammortizzatore dentro il fodero superiore Allegato 324147 Allegato 324148 Allegato 324149 Allegato 324150 Posizioniamo il duomo sul telaio facendo combaciare i fori di montaggio delle apposite viti Allegato 324151 Allegato 324152 Allegato 324153 Quindi avvitare da sotto Allegato 324154 Allegato 324155 Ora Inseriamolo il braccetto sospensione inferiore sul suo supporto e lo blocchiamo con la vite indicata Allegato 324156 Allegato 324157 Allegato 324158 Allegato 324159 La sospensione e adesso montata Allegato 324160 Allegato 324161 Aggiungiamo il disco del freno bloccandolo montando la pinza sul mozzo da dietro con due viti. (Purtroppo non ho foto di quest'ultimo passaggio) Allegato 324162 Allegato 324163 E questa e la* prima sospensione della nostra Dodge. Questi identici passaggi verranno ripetuti per montare la sospensione dx che avremo in mano verso i fascicoli 8/9. Stay Tuned |
3 allegato(i)
Qualche altra foto
Allegato 324165 Allegato 324166 Allegato 324167 Per adesso è tutto, alla prossima Stay Tuned |
Quote:
Grazie |
Ciao!! in questo momento non ricordo la marca
Ricordo che comprai questa confezione contenente queste molle lunghe circa 8/10 cm da tagliare a seconda di ciò che devi fare. Ti faccio sapere la marca tra un paio di giorni quando torno a casa. Stay Tuned |
1 allegato(i)
Quote:
Stay Tuned |
1 allegato(i)
|
Grazie tante, davvero molto gentile da parte tua.....
|
Ciao a tutti,
se a qualcuno interessa, ho i primi tre fascicoli montati e un numero 1 ancora sigillato da cedere. Inviato dal mio EML-L09 utilizzando Tapatalk |
Ho notato che la molla della sospensione è un po’ troppo dura, infatti assemblando il tutto riesce difficile se non impossibile far ammortizzare la ruota...
Mi confermate quanto detto, oppure ho sbagliato qualcosa durante il montaggio? |
