Bene!! Con la velocità che farebbe invidia ad un bradipo, la DeA finalmente mi manda i fascicoli 6/7. Vi ricordo che per adesso nei pacchi, ne arrivano solo due, in attesa che diventino 4 non so da quale uscita in poi. Qui potrebbe illuminarci il buon Frah2o.

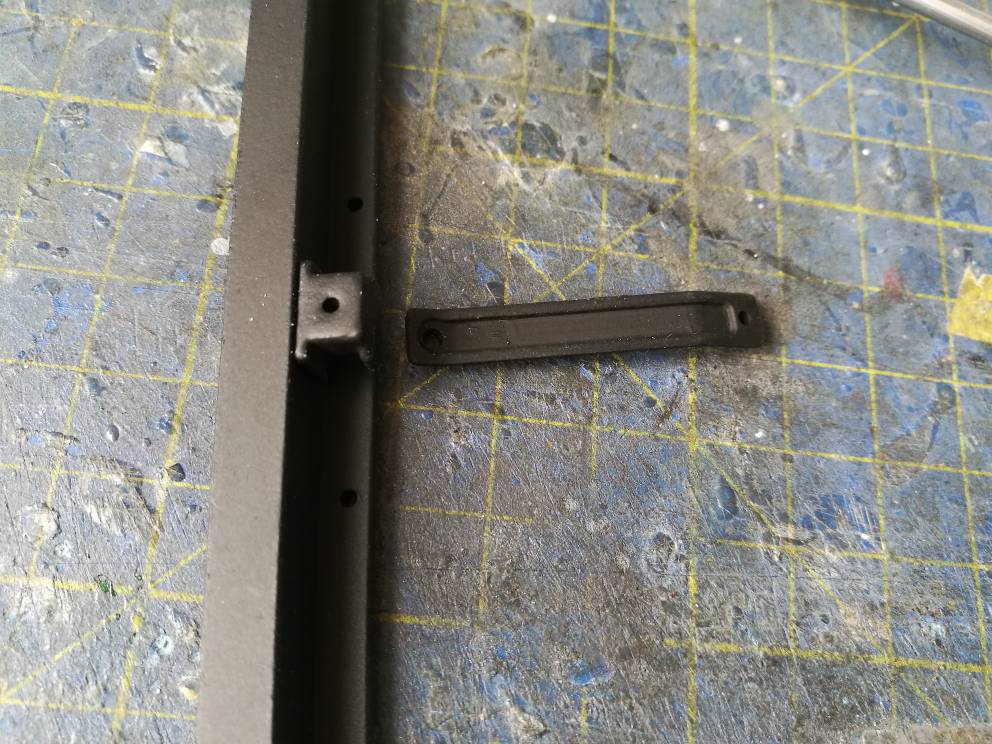

Ad ogni modo, possiamo continuare un pochino il montaggio, per adesso standard, visto che si tratta solo di telaio, della nostra Dodge. Iniziamo subito Fascicolo 6 Abbiamo il supporto radiatore, una traversa del telaio, piastre e supporti vari Allegato 328658 Assembliamo sulla barra di supporto del radiatore il piccolo supportino Allegato 328659 Allegato 328660 Allegato 328661 Allegato 328662 Sul quale poi monteremo anche la staffetta Allegato 328663 Allegato 328664 Allegato 328665 Fatto questo recuperiamo il frame del telaio Allegato 328666 e posizioniamo la barra alle due estremità del telaio fissandola con le viti indicate Allegato 328667 Allegato 328668 Allegato 328669 Allegato 328670 Allegato 328671 Quindi passiamo alla traversa Per prima cosa montiamo la copertura con le sue tre viti Allegato 328672 Allegato 328673 Allegato 328674 Poi posizioniamola sul telaio in questo modo Allegato 328675 Ci aiuterà ad individuare i fori che ci servono sul telaio Allegato 328677 Allegato 328678 A questo punto non ci resta che fissarla Allegato 328679 Allegato 328680 Allegato 328681 Allegato 328682 Allegato 328683 Per finire questa fase ci rimangono le due protezioni ad "L" Allegato 328684 A seguire la traversa, sul telaio, troviamo altri due piccoli fori Allegato 328685 Utilizzando il pin quida inseriamo la protezione al suo posto e fermiamo con la sua vite (come si vede il lato obliquo della protezione e perfettamente in linea con il telaio) Allegato 328686 Allegato 328687 Allegato 328688 Stessa cosa dall'altra parte Allegato 328689 Continua... Stay Tuned |
24 allegato(i)
Passiamo ora al fascicolo 7
Qui troviamo un'altra traversa, una struttura incrociata, la barra antirollio, due supporti due ganci Allegato 328690 Come prima assembliamo la traversa con la sua copertura Allegato 328691 Allegato 328692 Allegato 328693 Facendolo combaciare i fori della struttura incrociata con le sedi sulla traversa uniamo le due parti con le viti indicate Allegato 328694 Allegato 328695 Allegato 328696 Allegato 328697 Allegato 328698 Allegato 328699 Allegato 328700 Ora abbiamo una struttura unica che dovrebbe essere la culla del motore Allegato 328701 Andiamo avanti Prendiamo la barra antirollio e montiamo alle sue estremità i due supporti cilindrici Allegato 328702 Allegato 328703 Allegato 328704 Allegato 328705 Allegato 328706 Posizioniamo la barra sui due supportini presenti sulla struttura incrociata Allegato 328707 Allegato 328708 Allegato 328709 Ed, utilizzando i due fermi a gancio, montiamo la barra antirollio definitivamente. Allegato 328710 Allegato 328711 Allegato 328712 Allegato 328713 Per adesso mettiamo da parte il tutto, poiché prima di montarlo sul telaio abbiamo bisogno di assemblare tutta la sospensione destra. Stay Tuned |
7 allegato(i)
Ed ora una piccola modifica che sto apportando ai freni anteriori
Ho deciso di sostituire i due dischi di plastica con questi due dischi in alluminio autocostruiti Allegato 328714 La modifica prevede il taglio del mozzo del disco originale Allegato 328715 La parte posteriore verrà posizionata sul retro del disco in alluminio mentre quella tagliata andrà sulla parte anteriore, facendo da supporto al trascinatore della ruota. Allegato 328716 In breve qualche prova a secco (il tutto è appoggiato) Allegato 328717 Allegato 328718 Allegato 328719 Allegato 328720 Per adesso è tutto alla prossima Stay Tuned |
belli i dischi:Ok:. Complimenti superflui
sulla domanda relativa agli invii è perchè le prime 10 uscite sono quindicinali, poi diventano settimanali. quindi 4 al mese. |
Allora credo che fino al numero 11 (pack5) saranno due, poi diventano quattro. Sta di fatto che sono diventati lenti da morire [emoji26][emoji26]
Stay Tuned |
2 allegato(i)
Buona sera!! In attesa dei pacchi ho continuato a lavorare sui dischi anteriori.
Ho montato definitivamente tutto il gruppo freno, almeno quello destro dopo aver rifinito con polvere di grafite e pannel line Allegato 329250 Allegato 329251 Stay Tuned |
17 allegato(i)
Buona sera! In settimana e arrivato il nuovo invio riguardante la nostra Dodge.
Ebbene!! Arrivati i due fascicoli 8/9, in più il primo raccoglitore in cartone come ormai di consueto per la DeA. Quindi cominciamo Nel fascicolo 8 Il duomi destro, il triangolo sospensione superiore, la pinza del freno, i pezzi che compongono il disco freno, il piattello ed il fusello Allegato 330018 Quindi iniziamo con la modifica del freno. Stessa lavorazione di prima Divisa la parte posteriore del disco dal mozzo ruota, Allegato 330021 Incolliamo il disco in alluminio sula parte posteriore del disco in plastica, al mozzo separato, come da istruzioni, ho montato il mozzo ruota il tutto poi incollato sul mio disco di alluminio Allegato 330022 Allegato 330020 Ora montiamo il fusello sul piattello del freno Allegato 330023 Allegato 330024 Allegato 330025 Posizioniamo il fodero dell'ammortizzatore al duomi, e lo fermiamo con la sua vite. Allegato 330026 Allegato 330027 Allegato 330028 Allegato 330029 Montiamo anche il triangolo della sospensione superiore Allegato 330030 Allegato 330031 E abbiamo i primi tre gruppi della sospensione Allegato 330032 Per finire ho messo a bagno del diluente la pinza freno. Allegato 330033 Allegato 330034 Dimenticavo anche in questa pinza e stato inserito il fermaglio delle pastiglie Allegato 330035 Stay Tuned |
26 allegato(i)
In attesa che la pinza si decolori, passiamo al secondo fascicolo dell'invio, il numero 9.
Abbiamo: coperture del telaio, supporti, pistone ammortizzatore, molla, braccio sospensione inferiore, snodi, tirante sterzo, barra di torsione, tampone fine corsa sospensione. Allegato 330036 Iniziamo col montare lo snodo e il pistone dell'ammortizzatore, sul braccio inferiore della sospensione Allegato 330037 Allegato 330038 Allegato 330039 Allegato 330040 Come prima facciamo attenzione all'inclinazione del pistone Allegato 330041 Continuiamo col montaggio del tirante dello sterzo Allegato 330042 Allegato 330043 E abbiamo la parte inferiore della sospensione Allegato 330044 Continuiamo col montare sul telaio le varie coperture e supporti Allegato 330045 Allegato 330046 Allegato 330047 Allegato 330048 Allegato 330049 Allegato 330050 Allegato 330051 Allegato 330052 Allegato 330053 Allegato 330054 Allo stesso modo di prima montiamo la barra di torsione Allegato 330055 Allegato 330056 Allegato 330057 E la fermiamo col supporto del braccio inferiore Allegato 330058 Allegato 330059 Allegato 330060 Allegato 330061 Stay Tuned |
30 allegato(i)

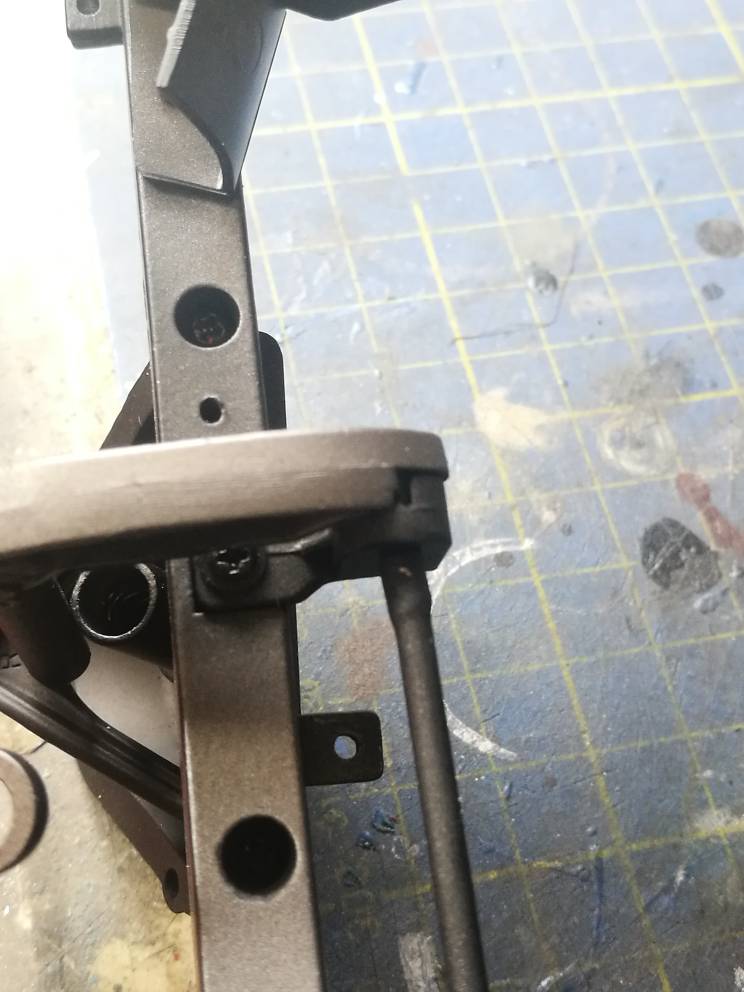

Possiamo ora montare il duomi sul telaio al suo posto fermandolo con le due viti da sotto

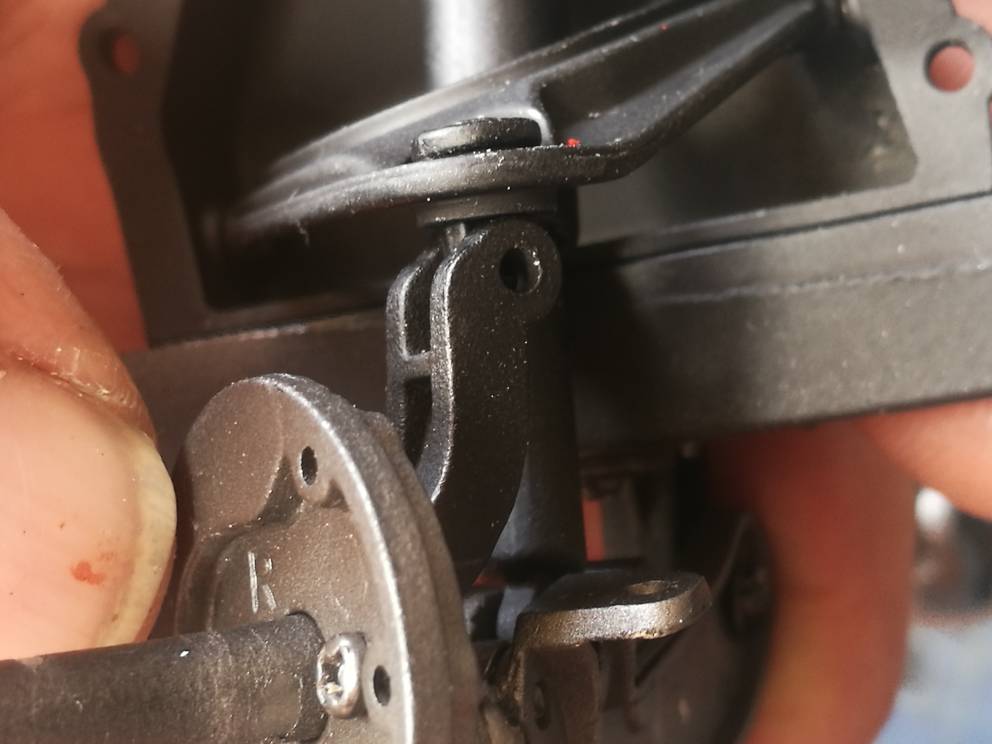

Allegato 330068 Allegato 330069 Allegato 330070 montiamo il tampone fermo corsa sul braccio oscillante inferiore Allegato 330071 Allegato 330072 Allegato 330073 Come si nota dalle foto ho verniciato con steel anche la seconda sospensione come la prima. Inseriamo la molla dentro il fodero dell'ammortizzatore Allegato 330074 Allegato 330075 Allegato 330076 Montiamo il piattello/fusello alla sospensione Allegato 330077 Allegato 330078 Il tutto lo montiamo sul telaio. Prima fermiamo il braccio oscillante al suo supporto Allegato 330079 Allegato 330080 Allegato 330081 Poi inseriamo il pistone dell'ammortizzatore all'interno del fodero Allegato 330082 Allegato 330083 Non ci resta chi chiudere la sospensione con lo snodo rimasto Allegato 330084 Quindi Inseriamolo nel foro del triangolo della sospensione superiore Allegato 330085 Allegato 330086 e inseriamo in esso il fusello di sterzo Allegato 330087 che andremo a fermare con l'apposita vite. Allegato 330088 (Ogni tanto durante il montaggio vi ricordo che per sapere con esattezza le viti da usare, fate riferimento alle istruzioni.) Intanto terminata anche la ricolorazione della pinza Allegato 330089 Allegato 330090 Allegato 330091 Quindi possiamo completare il montaggio mettendo su anche disco e pinza Allegato 330092 Allegato 330093 In fine recuperiamo la traversa incrociata e dopo aver individuato i dati fori di montaggio la applichiamo al suo posto Allegato 330094 Allegato 330096 Allegato 330097 Allegato 330098 Stay Tuned |
4 allegato(i)
Fermiamo ora* la barra antirollio anteriore sui suoi supporti unendo i supporti cilindrici della barra alle estremita dei fuselli di sterzo
Allegato 330100 Allegato 330101 E finalmente abbiamo completato entrambe le sospensioni Allegato 330102 Allegato 330103 Per adesso e tutto. Alla prossima. Stay Tuned |
Bel lavoro. Una domanda, le viti non le elimini?
Io ho un paio di metodi se non vuoi sostituirle con veri bulloni e dadi. Uno è quello di riempire con ciano +bicarbonato la croce poi pratico un foro al centro e sembra un bullone con foro esagonale, se non pratichi il foro sembrerà un tappo copribullone. |
Grazie Mirage per le tue dritte, ma sto elaborando una soluzione un po' meno pratica delle tue due. Eventualmente dovessi fallire miseramente, prenderò seriamente in considerazione il tuo aiuto.
In caso contrario sarò ben felice di pubblicare un tutorial per condividerlo con tutti voi Grazie ancora Stay Tuned |
ecco...mi hai incuriosito maledetto. che hai in testa?:hmm:
|
5 allegato(i)
Ecco il mio piano per coprire le viti.
Tappi coprivite esagonali Allegato 330378 Allegato 330379 Allegato 330380 Allegato 330381 Allegato 330382 Fatti a mano ovviamente Stay Tuned |
