[Auto] Alfa Romeo/Romeo Ferraris Giulietta TCR 1:43

[Albe89]

Grazie
Sono andato avanti con i "solchi" sul pianale, ormai sono quasi quasi tutti eccetto qualche dettaglio sulla parte anteriore.
Purtroppo dalle foto non si vedono molto, quando sarà il momento cercherò di dargli più spessore con le ombreggiature come consigliato.


fatti i solchi sono passato alla creazione del tunnel centrale


e questo è il punto dove sono arrivato. Ora devo stuccare e rifinire qualche punto ma direi che il telaio è concluso al 90%



A presto, e colgo l'occasione per augurarvi Buon Natale

[Albe89]

Ciao a tutti e buon anno (con un po' di ritardo )

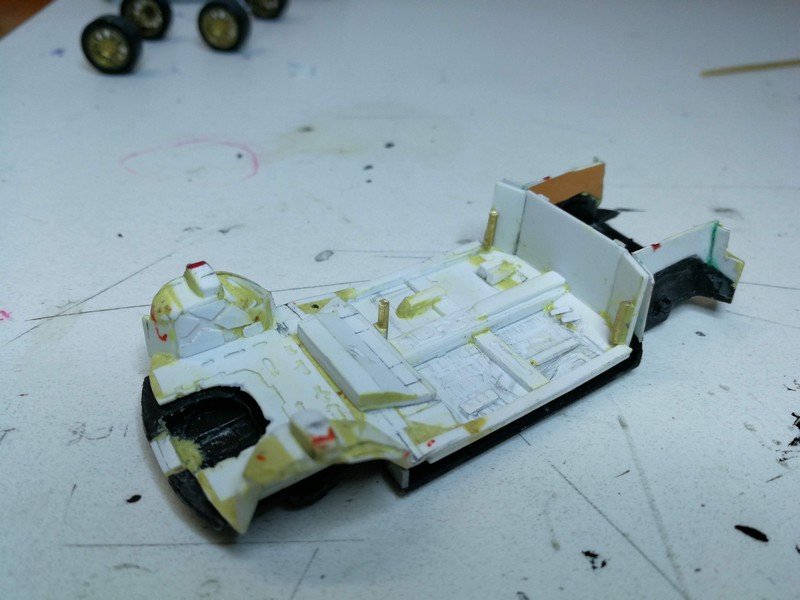

Ho ultimato la zona abitacolo con gli ultimi dettagli e qualche stuccatura.
Nella zona pilota ho aggiunto un paio di supporti che serviranno per reggere il sedile e la pedaliera


Dopo di che mi sono dedicato alla preparazione e al posizionamento del cruscotto.
Per il cruscotto sono partito dall'originale eliminando le parti inutili e staccando la zona radio e del sistema multimedia della Giulietta


Il cruscotto originale del modello era collegato nella parte bassa dell'abitacolo e poi semplicemente appoggiato nella parte alta. Non solo il suo posizionamento è troppo avanzato e basso rispetto alla vettura reale.
Con il nuovo abitacolo e avendo un cruscotto tagliato nella parte inferiore ho ricreato quindi dei nuovi agganci per il cruscotto posizionandolo in maniera più corretta.





E questo è il risultato


Il tutto doveva sottostare all'ingombro dei vetri del modellino che per ora ho deciso di mantenere originali.
E questo per ora è tutto



A presto!

Inviato con il mio SM-T560 - Scarica l‘app del Forum di Modellismo.net

[Albe89]

Posizionato il cruscotto si torna al tavolo da disegno, il passo successivo è realizzare i pannelli porta e la parte interna al baule, in modo da avere gli ingombri definiti per la realizzazione del rollbar.
Ho iniziato quindi a tracciare le linee di massima direttamente sul modellino.
Dopo di che le trasferirò su carta e quindi su cartoncino per le sagome.

[pande]

woow
non vedo l'ora di vederla finita !

[decals]

Ti stai destreggiando molto bene

[Albe89]

Grazie.
Ora ho messo i disegni su carta e sto iniziando a studiare il da farsi.
I pannelli porta sono praticamente piatti e tutto sommato semplici da fare. Il problema che sto cercando di risolvere è la zona sopra e intorno ai passaruota posteriori, in qualche modo devo rifinirla perché si nota guardando dentro al modello però devo cercare di mantenere le parti smontabili e "semplici" da clonare.


Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

[Albe89]

I lavori vanno un po' a rilento causa lavoro

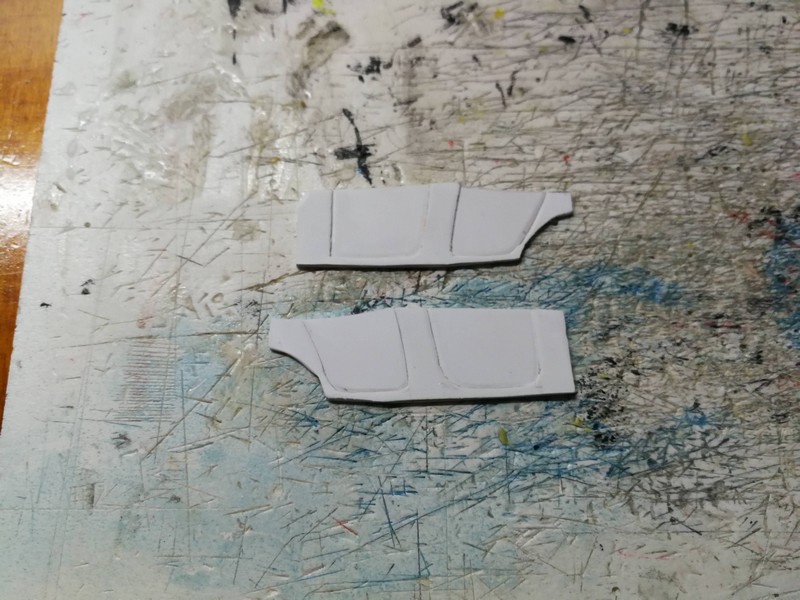

Ho costruito i pannelli laterali partendo dai disegni e dalle maschere che mi ero fatto in precedenza.

Come detto sono molto dei semplici pannelli neri con l'unica variazione di un cordino utilizzato per chiudere la portiera che metterò alla fine di tutto.






Facendo una prova di montaggio ho notato che la carrozzeria, chiudendosi verso l'alto, "chiudeva" troppo i pannelli verso l'interno.

Ho quindi separato la parte incriminata dai pannelli


La parte mancante la attaccherò direttamente alla carrozzeria.
Anche se stavo pensando, vista la semplicità dei pannelli, di incollarli direttamente alla carrozzeria, rendendoli completamente solidali.
In questo modo riuscirei a lavorare al meglio sulle giunture e tutto sommato non dovrei avere grossi problemi in fase di verniciatura essendo completamente neri opachi.
Voi cosa ne pensate?

A presto!

[Albe89]

Alla fine ho deciso di unire tutto alla carrozzeria.
Ho incollato i pannelli laterali e ultimato la parte posteriore interna.





Ora dovrei essere a posto con la base e posso partire con le altre parti dell'abitacolo, partirò dal serbatoio e dai pistoncini ad aria compressa che permettono il sollevamento della macchina, dopo di che passerò al rollbar.


A presto

[bruno]

Credo sia stata la soluzione migliore, vista la scala e la semplicità degli interni di una vettura del genere.

[Albe89]

Il serbatoio è completato, manca solo un po' di stucco ai lati.

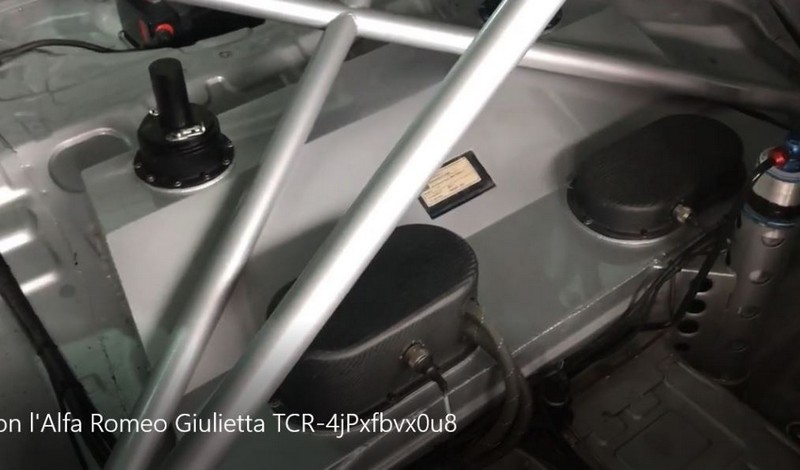

Questo è l'originale



e questo è come appare ora, montato a secco


I vari cablaggi li aggiungerò poi quando lavorerò sui modellini finali.
Ora passerò a fare i puntelli per il sollevamento.

A presto!

[Albe89]

Aggiunti anche i puntelli di sollevamento realizzati con del filo d'ottone, oltre a quelli ho ultimato anche il serbatoio


dopo di che ho fatto i fori per gli assi delle ruote e sistemato l'assetto


La struttura degli interni è ultimata, ora inizierò a creare gli stampi e quindi le tre copie.

A presto!

[Albe89]

Settimana andata "persa" nella creazione dei primi due stampi degli interni e nella creazione delle tre copie degli interni:





ora si passa alla creazione dei tre rollbar.

A presto!

[frah2o]

Tanta stima per la lavoraziomne, per l'autocostruzione e la clonazione.

[Albe89]

Grazie 1000.

Son partito con la costruzione dei rollbar, ogni volta che li faccio ho problemi con l'incollaggio in quanto non riesco mai a tenere fermo i pezzi.

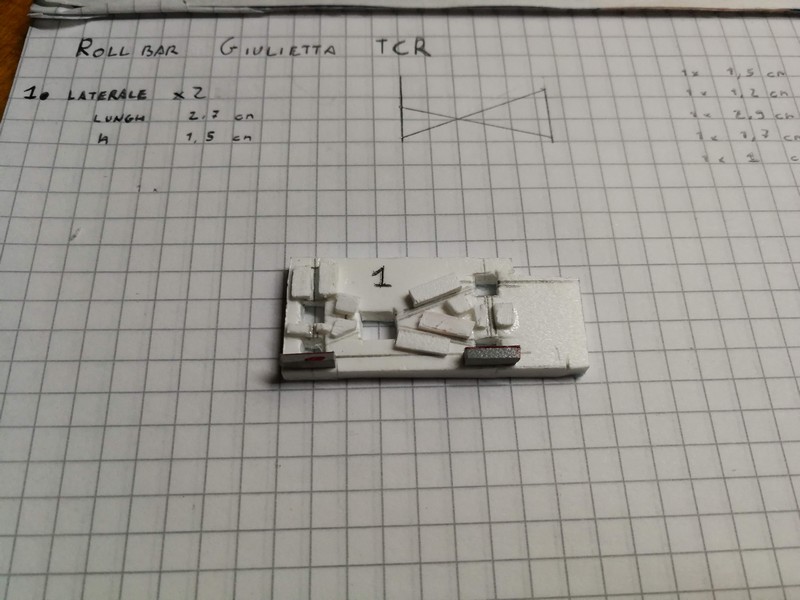

Ho quindi deciso di crearmi delle dime da seguire, ho iniziato con i laterali che sono piani.

Per prima cosa ho messo su carta le misure e un disegno molto semplice del pezzo, dopo di che ho riportato il disegno sul pezzo che farà da dima


dopo di che ho forato le zone dove saranno fatti gli incollaggi


e infine ho aggiunto le altre parti per tenere fermo il fil di ferro


non ha un bell'aspetto, ma spero sia funzionale.
Ora non mi resta che provarlo e poi andare avanti con le altre

Come sempre se avete dei consigli o delle critiche, scrivete pure alla lunga i monologhi stancano

A presto!

[maestro691]

Ottima idea, sono curioso di vedere come svilupperai per le parti curve..
Max

Inviato con il mio ASUS_Z008D - Scarica l‘app del Forum di Modellismo.net
