H.M.S. Unicorn work in progress

[ollyweb]

Originariamente inviata da pennaccino

ciao
non mi devo essere spiegato bene nel mio post.
quello che intendevo dire è che nella realizzazione delle finestre bisogna tenere conto della struttura della nave o x essere chiari su che cosa si aprono le finestre.
dunque vediamo le finestre delle bottiglie o giardinetti (non sono altro che i wc degli ufficiali) non hanno senso 2 o 3 finestre x locali di un paio di metri q. una è più che sufficiente le altre sono finte cioè dei telai di legno inchiodati al fasciame.
x quanto riguarda le finestre della poppa bisogna considerare che spesso quelle estreme se fossero vere si aprirebbero sulle teste del fasciame anche qui vale come sopra.
infine x navi piccole le finestre o sono del tutto posticce (il Coureur di Boudriot x esempio se fossero vere si aprirebbero x metà sul ponte) o se sono vere quella centrale si aprirebbe sulla cassa contenente la miccia del timone .
allego una foto del Coureur e una della bombarda Voluntè de Dieu
come detto x il Coureur semplici telai , x la Voluntè è da escludere che quella centrale sia vera (nel modello appaiono tutte chiuse con pannelli a veneziana)
spero di essere stato chiaro
ciao ENRICO

Originariamente inviata da Telese

Per Olly: mi sono permetto di suggerirti di andare a vedere la "mia" poppa del Bounty perché trovo il tuo specchio di poppa dell' Unicorn troppo rigido, troppo diritto, forse - a mio modesto avviso - dovevano essere curvati i muraletti al di sopra delle finestrelle di poppa; io avrei dato una curvatura alle linee. Ricordo che Zakimor diceva che su un vascello non vi sono linee diritte, ma sono tutte (chi più, chi meno) curvate nel loro senso specifico. In realtà i piani del Bounty Amati non appartengono alla serie Victory che mi sembra essere il massimo in tema di modellismo (vista anche la collaborazione con Cris Watton...). Comunque, paragonati all' AOTS sono completamente diversi (e a mio avviso peggiori): ed io sto impazzendo... facendo due volte la stessa cosa, una volta seguendo i Piani Amati, un' altra volta (e meglio) seguendo i piani AOTS.
Cordialità

Originariamente inviata da SergioD

ciao gianni . concordo anche io con quanto espresso da telese .trovo anch'io che questo appiattimento non sia opportuno .se noti anche dalle poche foto che tu hai postato pare rappresentata una diversa conformazione dello specchio.ma poi per senso logico come potrebbe essere cosi parallelo diverso da come si rappresenterebbe un qualsiasi ponte di coperta o di batteria con il suo bolzone e insellatura .non ho info precise al riguardo a parte quel baraccone ma idealmente sarei piu' orientato come classe sullo specchio della surprise della trincomalee . tu che dici? ma poi quante pistole ha ?

Per la miseriacca ...la fretta ,lafretta ...che brutta bestia
Avete perfettamente ragione mi sonno limitato ad appoggiare le finestrelle nel loro vano inferiore ...dovrò rismontare e cercare di abbassare la posizione delle estreme ed alzare quella centrale...grazie ...adesso non mi rivedrete per un pò ...
Ciao Gianni

[Telese]

Per la verità il lavoro sarebbe più complesso:
a) dare una concavità all' intero specchio di poppa (rendendolo curvo nel senso di poppa-prua)
b) collocare un profilato di listello (2x2 mm) che segua la curvatura prua poppa dello specchio di poppa e sia a sua volta curvo nel senso del bolzone (sopra-sotto)
c) modificare gli stanti (cornici) delle finestrelle curvando quelli superiori e quelli inferiori
d) collocare un altro profilato di listello (2x2 mm) curvo parallelamente a quello superiore di cui sub a)
e) realizzare poi il coronamento di poppa inferiore, sempre curvo nel senso di sopra sotto, ma concavo verso l' interno dello scafo
f) costruire il (famigerato) dragante
Credo che lo specchio di poppa della HMS Rose (SURPRUISE) sia un ottima esempio per il tuo caso, quello della HMS Pandora è ncora più complesso nelle sue curvature e convessità
il lavoro c'è, ma ognuno può fare quello che riesce a fare
BUON LAVORO

[SergioD]

la discussione citata da telese e' questa specchio di poppa

[pennaccino]

ciao
il gioco non vale la candela.
i kit vanno presi x quello che sono.
ciao ENRICo

[ollyweb]

Originariamente inviata da pennaccino

ciao
il gioco non vale la candela.
i kit vanno presi x quello che sono.
ciao ENRICo

Grazie a Telese e Sergio per le indicazioni importantissime...come dice Enrico essendo un Kit tra l'altro gia realizzato nella sua grande parte farò il possibile per renderlo più bello ai miei occhi , ma ho l'impressione che sarò ancora distante dal risultato corretto.
Pensare che ero gia contento di avergli cambiato aspetto...e gia lo trovavo gradevole.
Gianni

[ollyweb]

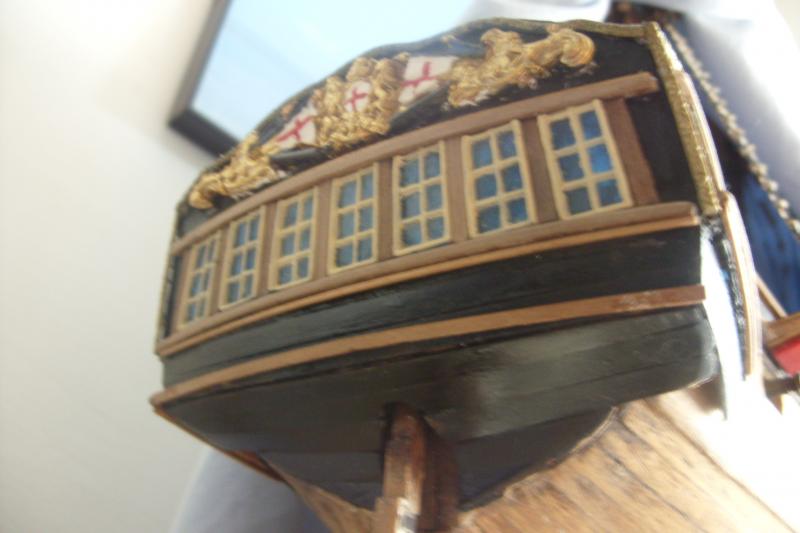

Vi mostro alcune foto dopo aver provveduto alle necessarie correzioni per eliminare quella brutta rettilineità che rendeva poco verosimile lo specchio di poppa , in effetti per colpa della fretta sono incappato in questo errore preoccupandomi solamente di modificare l’aspetto rispetto a quello che era in precedenza.
Le due immagini che mi avete passato mi sono servite come idea procedere con le modifiche …. ho dovuto ripartire da capo togliendo tutte le finestre e riprenderle con limetta ad ago , modificare le sedi in cui si inserivano , ho incollato anche le finestre del giardinetto ma non avendo fatto modifiche rispetto a prima l, la finestratura di poppa non è allineata con le due finestrature del giardinetto. Rimangono ancora diverse cosette per terminare la specchio di poppa una delle quali sarà quella di creare i due motivi ornamentali del giardinetto e terminare la verniciatura del fregio e vorrei provare con applicare il nome del vascello con delle lettere foto incise.
Alla prossima
Gianni

[michelemagnanimo]

E' un modello che ho fatto da ragazzo, da un progetto Corel, purtroppo il disegno trae in inganno, inoltre troverai anche alcune incongruenze sulla scala, specialmente in relazione ai dettagli sul ponte.

[Telese]

Mi sembra che l' ultima versione dello specchio di poppa dell' Unicorn sia decisamente bello e realistico, più "morbido" rispetto alla versione precedente (già molto migliorativa dei piani COREL); credo che sei sulla buona strada per realizzare una poppa degna di una fregata inglese di fine Ottocento. Complimenti.
Cordialità

[ollyweb]

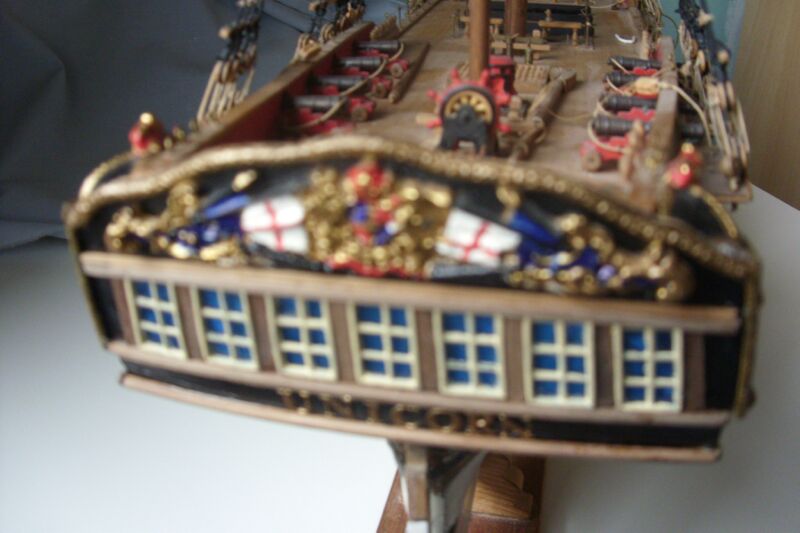

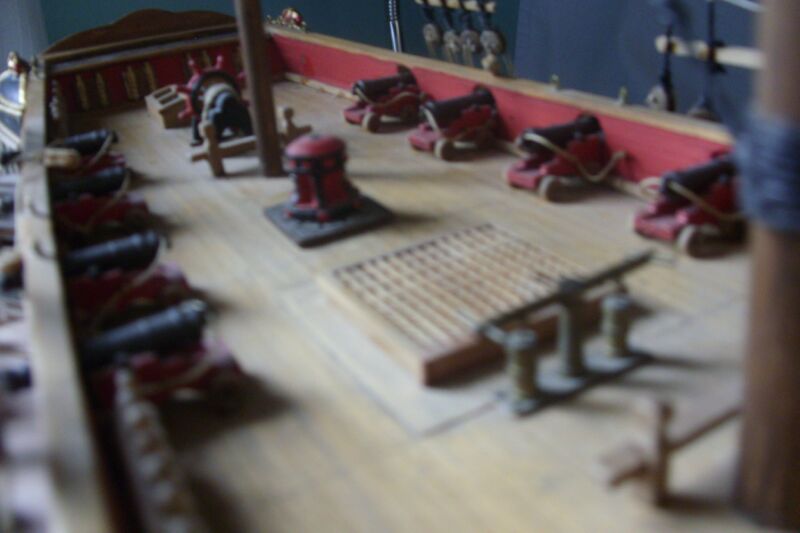

Piano piano proseguono le modifiche , ho aggiunto il nome del vascello sullo specchio di poppa , a colorato gli incitoni con 2 listelli 1x4di nero ed incollati a quelli precedenti , sto lavorando sulla ruota di prua ma al momento non vi mostro nessuna foto pche non ha un bell'aspetto... miglioratola pittura del fregio sullo specchio di poppa aggiunto la parte terminale delle bottiglie vorrei ridisporre la ruota del timone ,argano e pompa e rifare il lucernaio...mi ispirerei a questa foto del Diana...
Ho provveduto con la mascheratura perchè vorrei alzare la linea di galleggiamento.
Vi allego alcune foto
Ciao
Gianni

[SergioD]

ciao a me pare vada benissimo

[UANCA]

Credo tu abbia fatto un ottimo lavoro di miglioramento sullo specchio di poppa Gianni , molto spesso le due finestre più esterne erano caratterizzate da un elemento decorativo differente ( un arco o qualcosa di simile) ma già cosi l'aspetto generale è molto più verosimile.
Dato che la documentazione sulle fregate da 32 è abbastanza scarsa, prendere come riferimento la Diana per ulteriori modifiche mi sembra una buona soluzione, considerando tra l'altro che la Unicorn era una delle pochissime navi della sua classe con un armamento principale da 18 libbre come le "sorelle" più grandi.
Aspetto di vedere l'unicorno sulla prua in tutto il suo splendore .
Saluti Uanca

[Telese]

Mi sembra che lo specchio di poppa e le bottiglie laterali vadano benissimo; sicuramente molto ma molto più bello rispetto alla versione Corel, e decisamente meglio della tua versione precedente (quella rigida e dritta per intenderci); questo dimostra che anche da un kit non eccelso si può ricavare un modello di tutto rispetto come è la tua poppa dell' Unicorn. Credo che valga la pena di continuare a migliorare tutto il modello e lo scafo intero. Complimenti, Comandante !
Cordialità

[ollyweb]

Originariamente inviata da SergioD

ciao a me pare vada benissimo

Originariamente inviata da UANCA

Credo tu abbia fatto un ottimo lavoro di miglioramento sullo specchio di poppa Gianni , molto spesso le due finestre più esterne erano caratterizzate da un elemento decorativo differente ( un arco o qualcosa di simile) ma già cosi l'aspetto generale è molto più verosimile.
Dato che la documentazione sulle fregate da 32 è abbastanza scarsa, prendere come riferimento la Diana per ulteriori modifiche mi sembra una buona soluzione, considerando tra l'altro che la Unicorn era una delle pochissime navi della sua classe con un armamento principale da 18 libbre come le "sorelle" più grandi.
Aspetto di vedere l'unicorno sulla prua in tutto il suo splendore .
Saluti Uanca

Originariamente inviata da Telese

Mi sembra che lo specchio di poppa e le bottiglie laterali vadano benissimo; sicuramente molto ma molto più bello rispetto alla versione Corel, e decisamente meglio della tua versione precedente (quella rigida e dritta per intenderci); questo dimostra che anche da un kit non eccelso si può ricavare un modello di tutto rispetto come è la tua poppa dell' Unicorn. Credo che valga la pena di continuare a migliorare tutto il modello e lo scafo intero. Complimenti, Comandante !
Cordialità

Grazie Sergio, Uanca e Telese credo anche io di aver migliorato abbastanza l'aspetto...perlomeno lo reso un pò più realistico...per quello che ho potuto...allora proseguo su questa strada .
Grazie ancora per le vostre parole.
Gianni

[ollyweb]

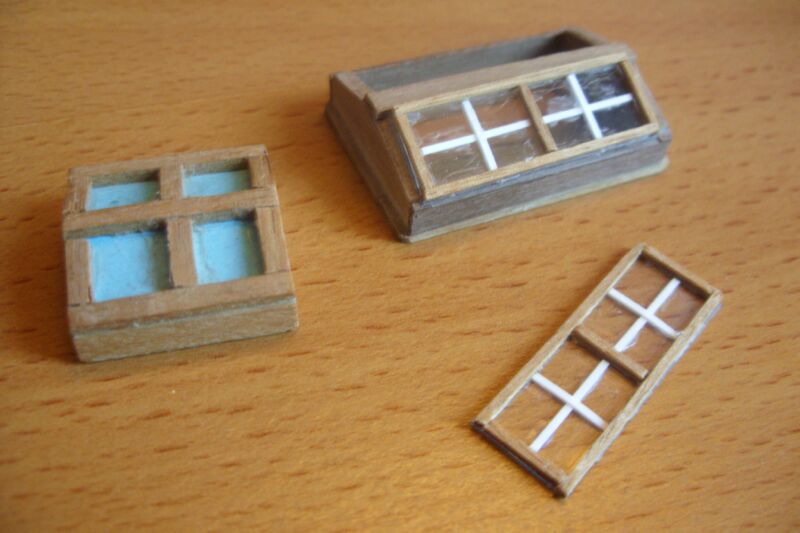

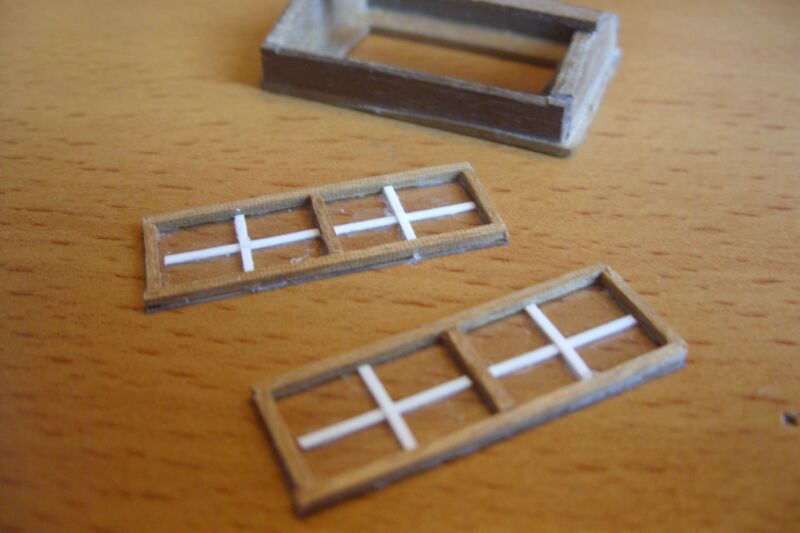

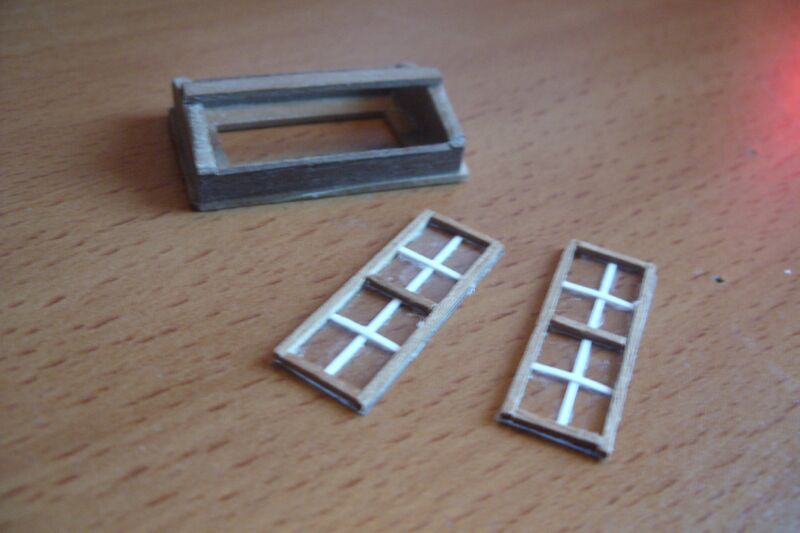

Il tempo è sempre tiranno e nei piccoli ritagli di tempo tra un'abbuffata e l'altra mi sono dedicato al lucernaio rivedendolo completamente, vi lascio alcune foto....lo dipingerò di rosso , mentre il telaio delle finestre sarà bianco.
Ciao Gianni

[ollyweb]

Ciao a tutti ho terminato la verniciatura del lucernaio ,ho provato a posizionarlo ma qualcosa non mi quadrava , così ho preso la decisione di pitturare con lo stesso smalto usato per le finestrature di poppa a breve posterò le foto finali
