La belle hachette - Pagina 12

bruno_federico · 21-10-20, 01:28 PM

Buona giornata" Passione Navi " scusa vengo a chiederti ancora una misura riguardo la copiatura del "Bounty" la chiglia nella zona dritta dove si appoggia in basso misura 484mm questo risulta a me.Dal momento che vorrei partire da li trovato tavolette di rovere spessore 8mm cosa pensi è fattibile? Ciao grazie.

passione navi · 21-10-20, 05:16 PM

Ciao federic penso che tu intenda l'impronta a terra della chiglia (vedi disegno) a me risultano 476 mm per le ordinate de agostini le ha fatte di 6mm per l'essenza del legno ordinate il rovere e' un po duro da lavorare Alla prossima

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

giocomail · 27-10-20, 08:06 PM

Quote:

Originariamente inviata da passione navi

Aggiunta modifiche .Esecuzione mantelletti a due battenti ,cerniere complete di cardini

Ciao, dando un'occhiata alla tua Belle mi sono soffermato sulla modifica che hai fatto ai portelli mettendo i cardini, francamente la soluzione di incollarli proprio non mi va giù.
Hai modificato le cerniere esistenti o cosa?
Grazie

Giovanni

passione navi · 27-10-20, 10:00 PM

Ho modificato le cerniere tagliando l'ultimo pezzo che poi e'il cardine ne ho saldato uno ricavandolo da un tondino esterno mm1 a cardine sottostante verra fatto un piccolo taglio a tre quarti della sua lunghezza dove verra'inserito il chiodino della amati piegato a 90 gradi(chiodi finissimi amati) la testa verra tagliata, la punta andra'nella murata l'altro pezzo nel cardine sopra.e'ovvio che sia la muratache il portello dovranno avere la battuta di 0,5 mm

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

passione navi · 27-10-20, 10:03 PM

.

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

passione navi · 27-10-20, 10:04 PM

.

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

passione navi · 27-10-20, 10:09 PM

P.S. l'altezza totale dei 2 cardini risulta 3,5 mm

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

giocomail · 28-10-20, 11:03 AM

Quote:

Originariamente inviata da passione navi

P.S. l'altezza totale dei 2 cardini risulta 3,5 mm

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

Grazie

marcello.colozza · 07-03-21, 10:16 AM

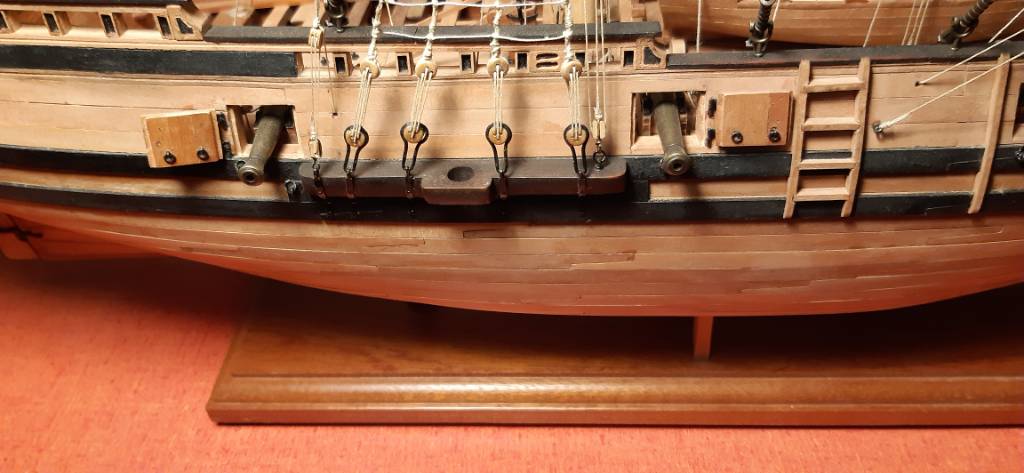

Buongiorno scusaa. Non riesco a capire kl verso da dare alle parasartie...che sul disegno di montaggio hachette non si capisce bene. La parte alta va verso prua? Da quello che vedo nelle tue foto così sembra. E la parte da rastremare? Serve per cosa? Per dare una maggiore linearità orizzontale? Scusa se puoi spiegami....

Killik · 07-03-21, 07:14 PM

Quote:

Originariamente inviata da marcello.colozza

Buongiorno scusaa. Non riesco a capire kl verso da dare alle parasartie...che sul disegno di montaggio hachette non si capisce bene. La parte alta va verso prua? Da quello che vedo nelle tue foto così sembra. E la parte da rastremare? Serve per cosa? Per dare una maggiore linearità orizzontale? Scusa se puoi spiegami....

I parasartie non sono rastremati... e non hanno una parte alta e una bassa.
Ci fai vedere?
