HMS Alert 1777 (auto progettazione - auto costruzione)

[sam_59]

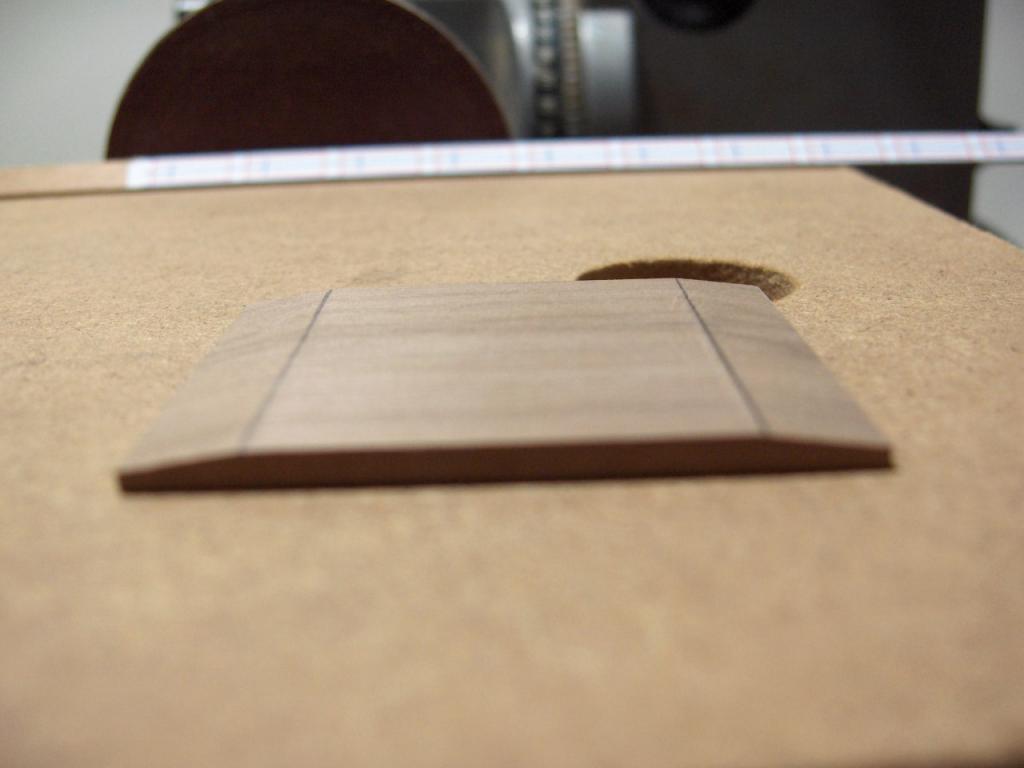

pezzo 2 (cuneo). Sagomato con lima le estremità di una piccola tavoletta per ottenere l'inclinazione verticale del cuneo. Incollato disegno in pianta dei cunei, tagliato la tavoletta in piccoli listelli. Lavorato con levigatrice le parti da eliminare e ritagliato i cunei.

[sam_59]

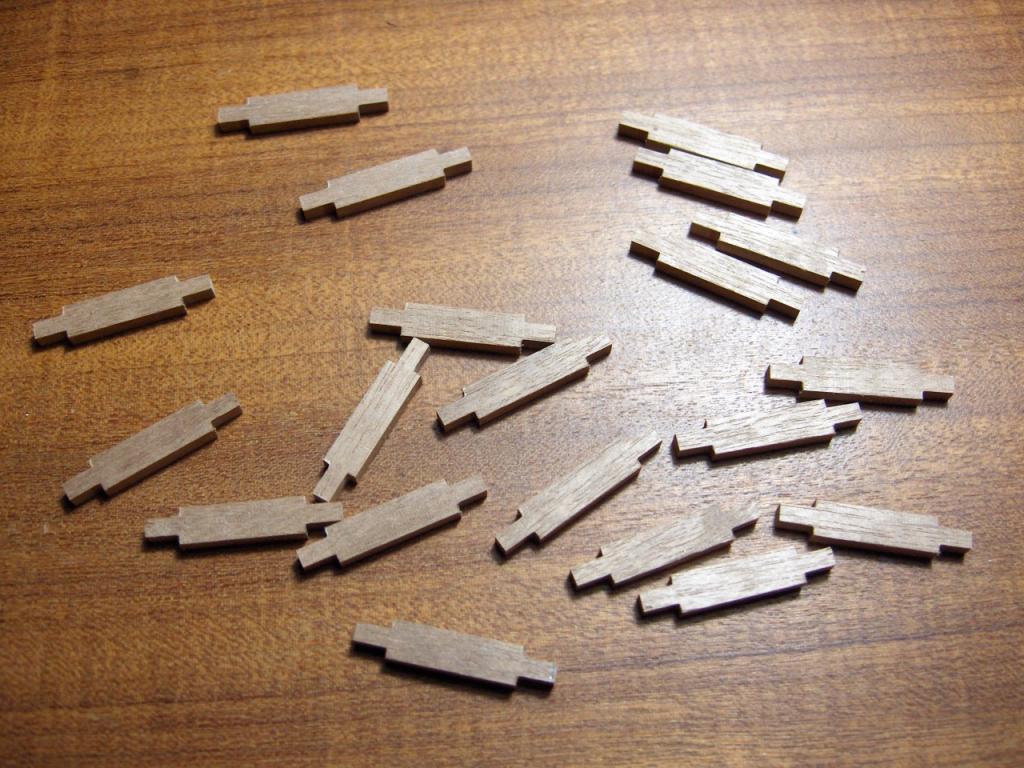

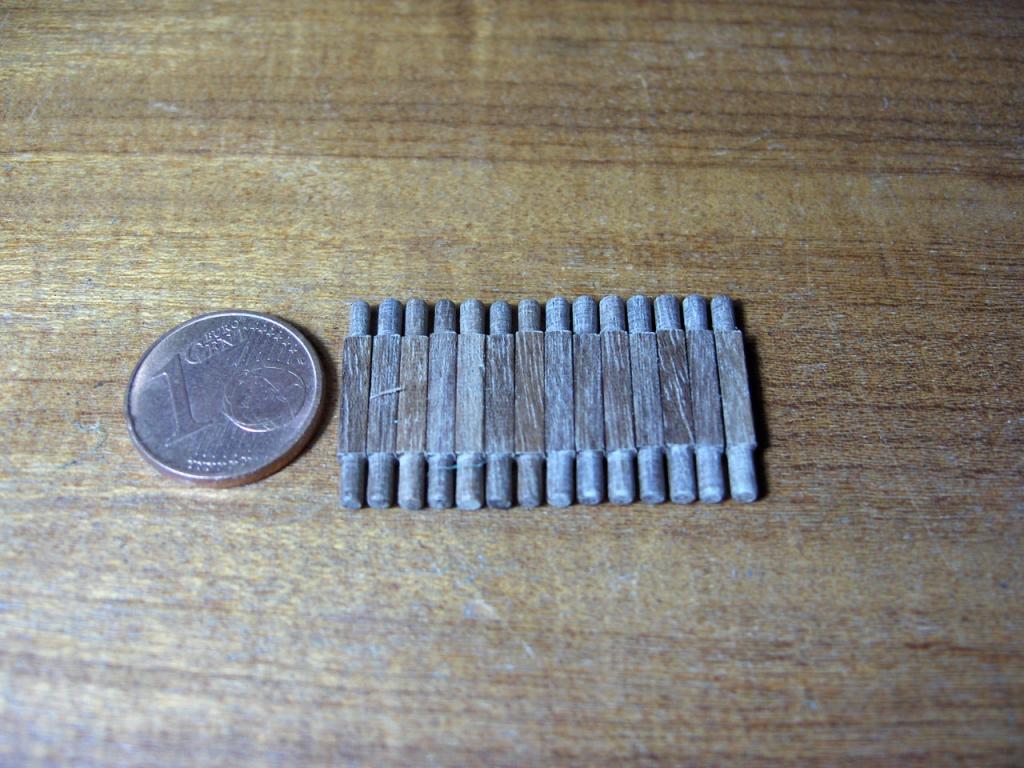

pezzo 17 (assale posteriore). Ricavato a misura i pezzi da listello, costruita apposita slitta per fresatura, fresato le teste degli assali su 4 lati. Lavorato con lima le estremità per ottenere la sezione tonda.

[IlBroccione]

Gaiiardooo!!!...

Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net

[Big_Boss]

Grande Sam!! Continua a fare foto, e soprattutto pezzi, così che un buon tutorial sugli affusti dei cannoni per me ci vuole come il pane!

[sam_59]

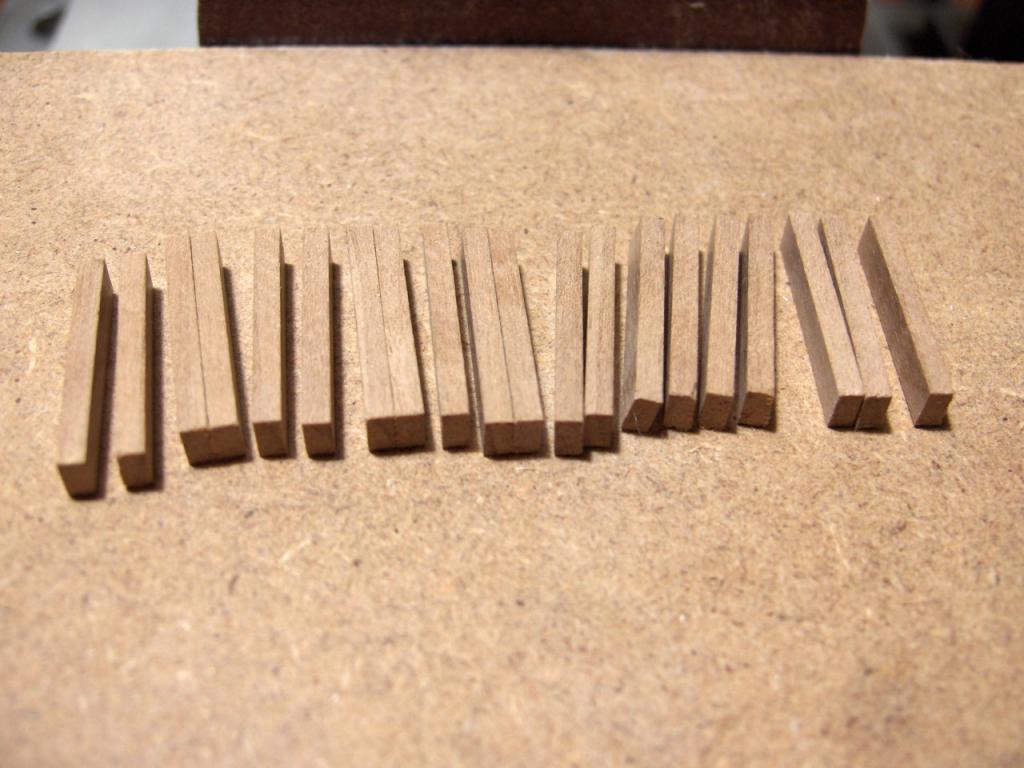

pezzo 11 (assale anteriore). Quadrello mm 2x2 tagliato in pezzi a misura.

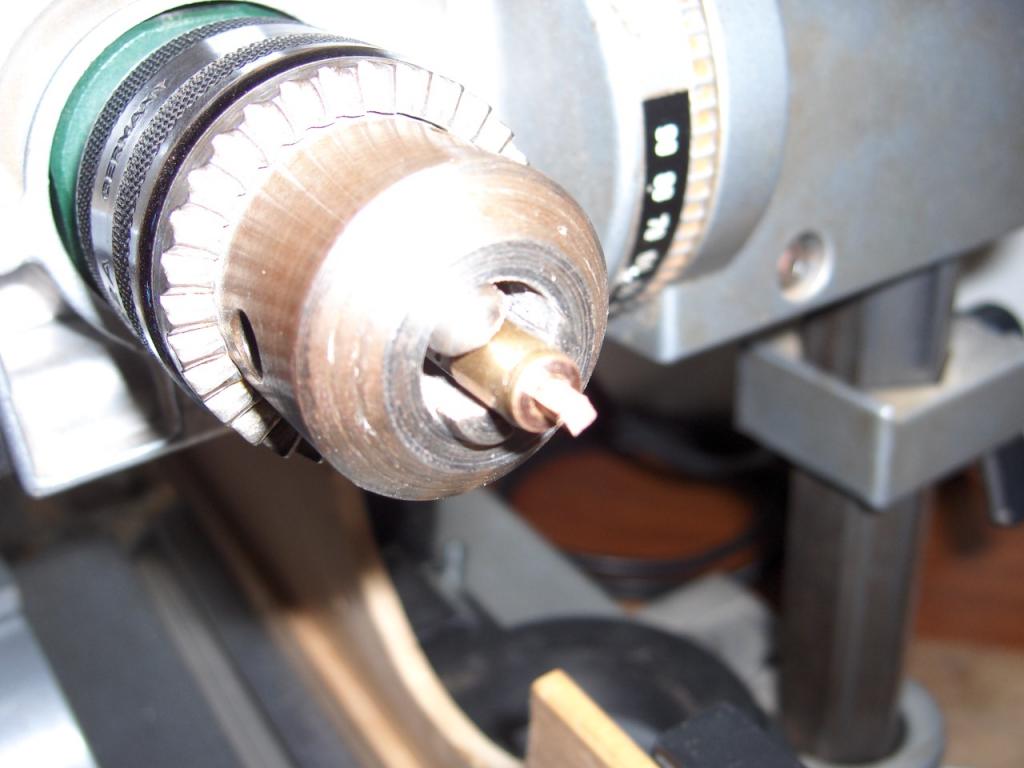

I pezzi vengono inseriti un po a forza in una boccola d'ottone con foro assiale quasi pari alla diagonale del quadrello e montata su trapano a mo' di tornio. Lascio sporgere la parte da tornire e lavoro con limetta e cartavetro.

[IlBroccione]

E se prendi il tornio che fai??!!....scintille!!!😉😉

Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net

[sam_59]

Al momento cerco di arrangiarmi con quel che ho, ma ti confesso che, sin da giovane, il tornio mi ha sempre affascinato in un modo tutto particolare. Forse in una vita precedente facevo il tornitore, chissà .

[Azzio1973]

Grande Sam, mi unisco agli amici e spero nella tua continua dedizione alle fotografie!!!! Bravo!!!
Beati voi che avete il caxxo grosso e utilizzate CAD io sono all'epoca della pietra,,,

[sam_59]

Il grande pregio del cad sono le tolleranze praticamente nulle con cui si riesce a disegnare e quindi la grande precisione nella lavorazione dei pezzi.

Imparare ad usare il cad, per quello che serve a noi, richiede pochi giorni di apprendimento ed un minimo di conoscenza del tradizionale disegno tecnico. Non è difficile.

[IlBroccione]

Idem... e' davvero affascinante.... difficile ma entusiasmante.... sono sicuro che avrai grandi soddisfazioni... 😉😉😉

Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net

[IlBroccione]

Bah insomma tanto facile non e' l'autocad.... cnq sicuramente utile.... io rimango... affezzionato alla matita... ma mi rendo conto che il futuro e' altro...

Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net

[Azzio1973]

Originariamente inviata da sam_59

Il grande pregio del cad sono le tolleranze praticamente nulle con cui si riesce a disegnare e quindi la grande precisione nella lavorazione dei pezzi.



Imparare ad usare il cad, per quello che serve a noi, richiede pochi giorni di apprendimento ed un minimo di conoscenza del tradizionale disegno tecnico. Non è difficile.

Hahaha, ci stavo credendo fosse facile grazie!!!

[Royal Charles]

Sal, sempre complimenti....spettacolare.

[sam_59]

pezzo 1 (guance del carrello)

Taglio a misura dei pezzi (qualcuno in più per sicurezza)

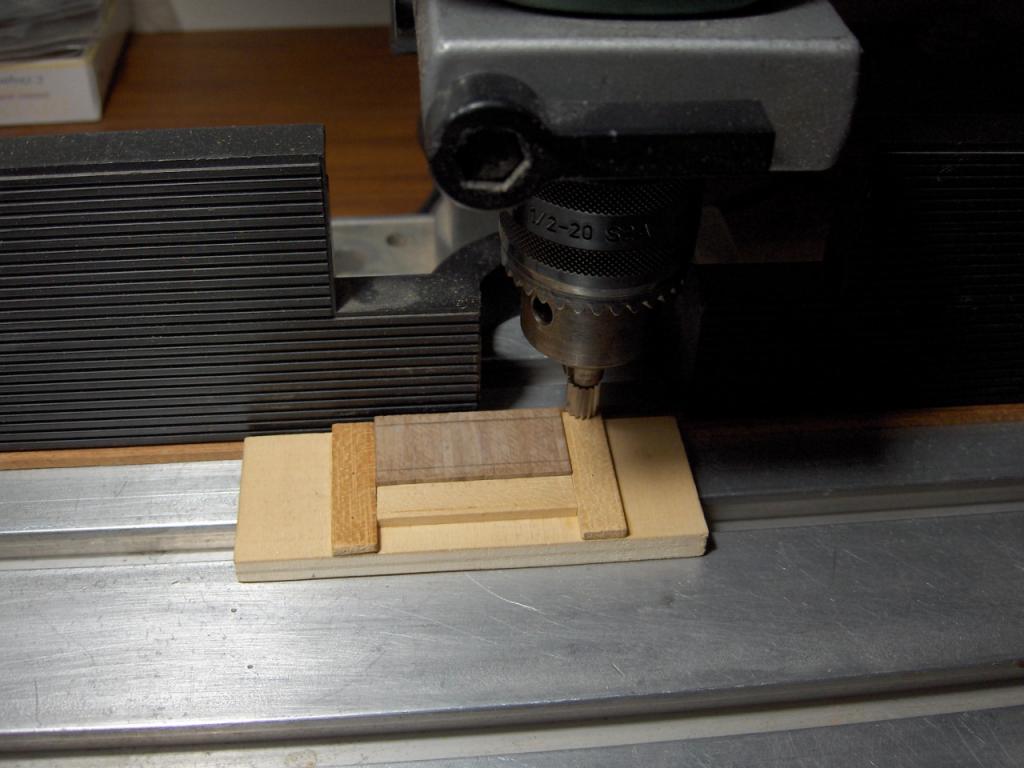

Posizionamento in maschera per la fresatura
Spianamento delle teste (su entrambi i lati)
Lavorazione parte inferiore (alloggi assali ed archetto)
Lavorazione parte superiore
Verifica incastri

[IlBroccione]

Metodo interessante!!!...😀😀😀😀

Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net
