Amerigo VESPUCCI - Pagina 25

frecciaumb · 23-01-16, 05:31 PM

Mille grazie Sergio, consigli validissimi.
Come dici tu la scala non ti permette di realizzare particolari alla perfezione, infatti ho dovuto ridurre il numero delle carrucole rispetto al reale a causa del ridottissimo spazio a disposizione. A tal proposito, per quanto concerne le dimensioni, mi sono affidato fedelmente al progetto. Inoltre mi viene praticamente impossibile inserire 6/7 carrucole in ciascuna delle bitte avvolgicavo che sostengono tutta la struttura, e come vedi in una delle foto ne ho inserite solo due. Nel procedere comunque tenterò di avvicinarmi il più possibile, anche perchè questo è l'obiettivo.
Ti posto delle foto delle pazienze della tuga centrale e poppa.
Grazie dei consigli
Saluti

SergioD · 23-01-16, 07:37 PM

vabbe' i supporti ti saranno da 4. aumenta la misura a 7cosi' ti stanno 6 carrucole da mezzo mm circa piu' una esterna . il sistema l'ho postato su qualche altro wip e come vedi dalla foto e' fattibilissimo . il resto fai in maniera di avere carrucole e caviglie nella giusta quantita'. se vuoi dalle mie ti do 2 misure tanto per renderti conto che non scappi di molto dal seminato

frecciaumb · 23-01-16, 08:45 PM

Ok tutto molto chiaro, intanto vedo se riesco a trovare carrucole da mezzo mm circa prima di rifare i supporti. Se mi dai le misure a cui ti riferisci in modo tale da rendermi conto e confrontarle.
Grazie mille
Saluti

SergioD · 23-01-16, 08:57 PM

ma io non ho messo nessuna carrucola li dentro.ho fatto delle forature a "v"poi simulato con atrezzino e poi rifinito con filo metallico.quelle che invece dovevano essere piroettanti le ho prese da 1 mm (il min che si trovano in commercio)poi le ho ancora affinate un po di lima

SergioD · 23-01-16, 09:22 PM

avevo fatto alcune confusioni ma non ricordavo . allora 10per 7 sono le colonne .h alla traversa caviglie al reale 1300. di meno e' meglio comunque in relazione al resto va bene .circa 60 mm lo sviluppo in lunghezza

frecciaumb · 23-01-16, 09:33 PM

Infatti ho visionato diversi siti per acquisto materiale e non ho trovato nulla su carrucole/pulegge molto piccole. E quindi stavo pensando ad un sistema come quello che mi hai appena riportato. Ottimo adesso ci posso ragionare, inventerò qualcosa. Ok perfetto grazie per le misure e info.
Saluti.

SergioD · 23-01-16, 09:37 PM

poi considera che sono alte .forse le mie sono piu' lunghe ma piu' di tanto non si puo. forse riducendo ulteriormente gli ingombri pulegge e alloggiamentisi recupera qualche cosa .(sulla palinuro piu' basse)confronta con venturin che e' un omaccione(solitamente un tavolo h 80 mm). sta a malapena nel quadrato ufficiali.li l'altezza e' di 2250. 60 te li mangiano le tavole a terra . poi c'e' una controsoffittatura .fai un po di conti https://www.google.it/url?sa=t&rct=j...Fii6sY0lguHPvA

SergioD · 23-01-16, 10:06 PM

quelle della tuga vanno bene . a vista l'altezza e' corretta.

frecciaumb · 24-01-16, 06:35 PM

Grazie Sergio delle ulteriori info.
Oggi ho fatto diversi tentativi per realizzare le colonnine avvolgicavi con le 6 pulegge; tentativi falliti.. Adesso provvedo a costruire l'attrezzino che hai indicato e ti farò sapere il risultato.
Saluti.

frecciaumb · 27-01-16, 04:41 PM

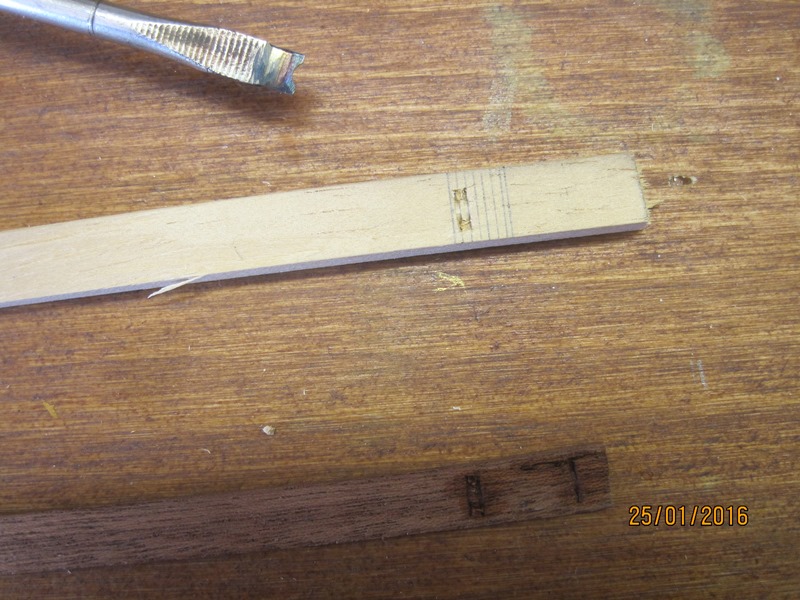

Costruito attrezzino, effettuati diversi tentativi ma con risultato per niente soddisfacente. Molto impreciso, e considerando che trattasi di distanze molto ravvicinate, il legno si sgretola tutto.
Continuano le prove e la ricerca di soluzioni.
Saluti

Azzio1973 · 27-01-16, 05:51 PM

Non ti arrendere ci riuscirai sicuro!!!

frecciaumb · 05-02-16, 05:34 PM

Nell'attesa di costruire le pazienze ho preparato gli arridatoi

SergioD · 05-02-16, 06:06 PM

si ma quel legno li che hai usato non va bene . usa un qualche cosa di pieno e stagionato .tracci dove vanno i fori da entrambe i lati in maniera simmetrica . qua la precisione e' dovuta. . li fai da 5 decimi ma non forare parallelo. immagina un rombo , la foratura dovra' essere cosi'poi . poi con l'attrezzino "fatto apposta" fai il lavoro. passa tutti i fori in modo continuo un po alla volta non in una botta sola . vai con cautela e vedrai che riuscirai . infine il filo metallico aiutera' ad arrotondare creando maggior spazio verticalmente all'interno.se ti puo' aiutare dopo una lieve intaccatura con il" fatto apposta "cospargi in maniera lieve un po di attak (andrebbe quella piu' liquida in modo da indurire i bordi)infine una bella spianata con limetta

frecciaumb · 05-02-16, 08:37 PM

Grazie della spiegazione molto dettagliata, ci provo.

franco55 · 07-02-16, 04:28 PM

Ciao Amico mio.

Se ti può interessare il mio procedimento per ottenere l'esatto foro per le carrucole e che ho usato spesse volte in altri modelli, e quello di unire listelli quadri a sandwich, tutto sta ha determinare l'essatto spessore dei listelli da utilizzare.
Potrebbe essere un modo valido per realizzare le pazienze in questione.
