maurino · 29-12-13, 02:07 PM

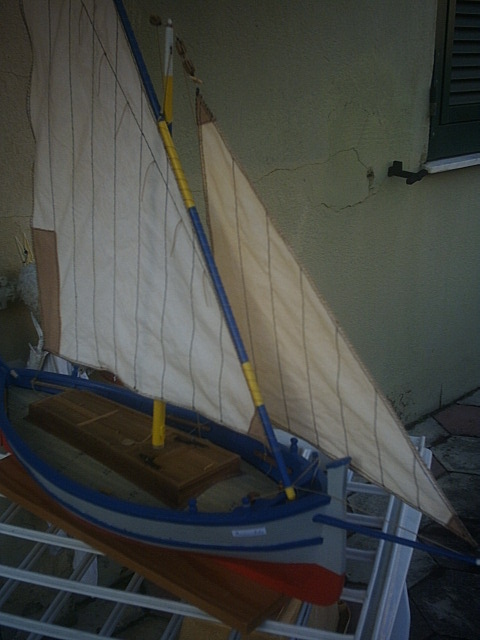

Ho fissato albero , bompresso , antenna e vele ....... manca poco al varo .
Mauro

Daniele84 · 29-12-13, 03:03 PM

Complimenti, bel modello!

Saluti

Daniele

Telese · 29-12-13, 08:09 PM

Nel confermare in pieno i miei COMPLIMENTI per il bel modello e per la sua perfetta realizzazione da parte di Maurino, mi permetto di osservare:
1) sono andato a studiarmi il testo di Bellabarba;
2) ho visto i modelli ed i piani ivi rappresentati delle barche italiane;
3) tali piani generalmente recano:
a) una vista laterale dell' imbarcazione,
b) una vista dall' alto
c) una vista frontale, in tale vista frontale sono rappresentate quelle che - per comodità - chiameremo (mezze) ORDINATE, da ricavare una ad una;
5) ho verificato che tali ordinate non corrispondono ai madieri che si notano nella vista dall' alto all' interno dell' imbarcazione;
6) nel caso della spagnoletta (essendo una imbarcazione tutto-ponte) Maurino ha lasciato le ordinate sotto la coperta (e quindi non visibili una volta collocati i portelli dei boccaporti), e sopra al ponte - lungo l' impavesata ed al suo interno - ha realizzato gli scalmotti che sono diversi, più numerosi e non seguono (nel senso che non rappresentano il prolungamento delle) ordinate sotto ponte;
ma se si volesse fare una barca come il GOZZO SORRENTINO (con poca o nulla di coperta) che fine farebbero tali ordinate dopo la collocazione del fasciame e prima - ovviamente - della realizzazione dei madieri e degli scalmi ?
Chi può darmi una cortese risposta ?
Ovviamente avete capito che sono interessato a sviluppare i piani del Gozzo Sorrentino e ho questo PROBLEMA pratico da affrontare prima di mettere in cantiere il modello
Saluti

maurino · 29-12-13, 10:08 PM

Quote:

Originariamente inviata da Daniele84

Complimenti, bel modello!

Saluti

Daniele

Ciao Daniele , ti ringrazio .
Mauro

maurino · 29-12-13, 10:28 PM

Ciao Ulisse , capisco i tuoi dubbi , il libro di Bellabarba basta ed avanza per riprodurre discreti modelli ( ne ho visti alcuni veramente bellissimi ) ma per cavarne qualcosa di più dovrai appronfondire le tue ricerche . Ho avuto , per la costruzione di una piccola lancia , i tuoi stessi problemi , nel mio caso ( e mi sembra di ricordare che anche per il gozzo sorrentino sia così ) la lancia era parzialmente pontata a prua ed a poppa , ho quindi lasciato la prima e l'ultima ordinata fissate sul modello mentre quelle centrali le ho rimosse a fasciame completato ( chiaramente non ho incollato i listelli su queste ordinate ma mi sono limitato ad incollare i listelli tra loro ) ritrovandomi lo scafo svuotato ( tranne a pua e poppa ) , dentro lo scafo vuoto ho poi applicato dei listelli a simulare le ordinate . Temo che questa sia la strada più percorribile per il tuo lavoro , a meno che tu non riesca a reperire disegni più accurati che non potevano trovare spazio in un libro così "generalista" , che per ovvi motivi di spazio non poteva approfondire piani costruttivi e disegni di così tante imbarcazioni . Magari vagando per la rete troverai altro materiale per integrare la tua documentazione , personalmente trovo che la ricerca in rete di piani , disegni e/o fotografie è una parte importante ( ed appagante ) nella costruzione di ogni modello . Avendo la passione per tutto ciò che naviga a vela non escludo di avere io stesso un pò di materiale , archiviato da qualche parte , se scovo qualcosa che possa esserti utile sarà mia premura fartelo avere , sono certo che anche gli altri utenti ti aiuteranno nella ricerca .
Mauro

Killik · 29-12-13, 10:41 PM

Luigi,
le linee dei piani di costruzione nella vista prua/poppa corrispondono solitamente alla mezzeria di alcune ordinate al netto del fasciame.
"Mezzerie" perché devi tenerr conto del quartabuono.
Se hai indicazioni sulla distanza che intercorre fra un'ordinata e l'altra, con le viste del piano di costruzione con le linee d'acqua ti puoi agevolmente ricavare il profilo di ogni singola ordinata.

Sent from my GT-I9082 using Forum mobile app

Telese · 29-12-13, 10:50 PM

Grazie Amici Maurino e Killick ! Vedo che i mei dubbi hanno trovato conferma nel post di Maurino; io ho realizzato la lancia Victory e le soluzioni indicate da Maurino (di svuotamento centrale) sono state da me eseguite tenendo conto di quanto dicevano i piani (Mantua) della Lancia: rimozioni delle ordinate centrali, rivestite di carta gommata in modo che la colla non facesse presa sulle stesse. Ma è la "lettura" dei piani di Bellabarba che non mi convince... ci deve essere una chiave di lettura alle stesse che cercherò di trovare approfondendo... stasera (terremoti permettendo, la scossa delle 18.08 ad Ischia si è sentita forte) non ho cosa fare ...
ci sentiamo per il futuro cantiere GOZZO SORRENTINO...

maurino · 30-12-13, 02:54 PM

@ Ulisse : modellismo a parte spero che le scosse non si ripetano , ci manca pure il terremoto !!!

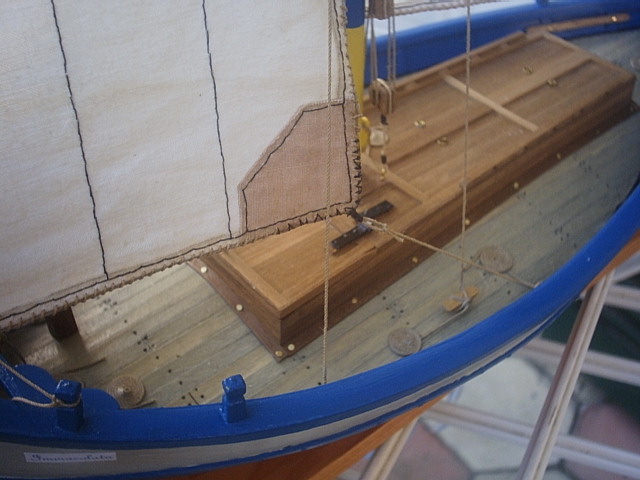

Ancora qualche foto della spagnoletta , mi restano solo gli ultimi ritocchi e poi chiudo il cantiere ( ma ne ho già un altro paio da "inaugurare" ) .
Mauro

maurino · 01-01-14, 05:05 PM

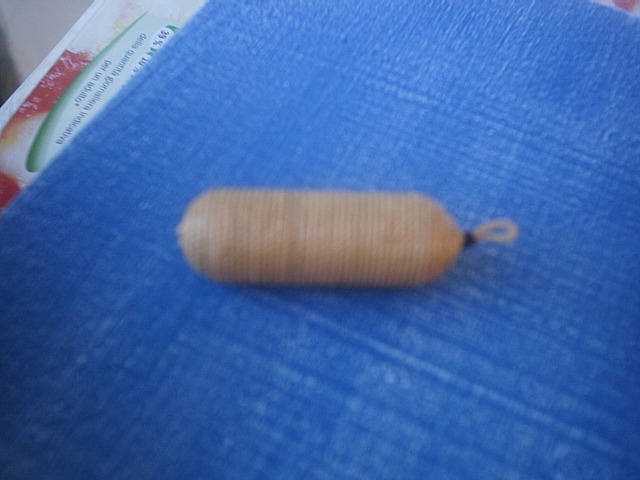

Stò preparando i parabordi , cilindretti di legno con le estremità arrotondate rivestiti di corda .

maurino · 05-01-14, 03:44 PM

Ho preparato l'ancorotto usando dei fermagli da cancelleria .....

maurino · 06-01-14, 01:04 PM

Ho preso un secchio in plastica ( da presepe ) , l'ho scaldato con una candela ed ho fatto alcune ammaccature per renderlo più "vissuto" poi l'ho dipinto color rame , l'ho messo su un boccaporto ed ho messo i parabordi .
Mauro

Tuvok · 06-01-14, 01:24 PM

Molto bello l'effetto del secchio e anche l'ancora e' notevole.
Forse un po' tutto troppo pulito viste anche le ammaccature del secchio. Hai provato a considerare l'idea di dargli un velo di invecchiamento e di vissuto?

Complimenti per il lavoro davvero pregevole.

Alex

maurino · 06-01-14, 02:40 PM

Quote:

Originariamente inviata da Tuvok

Molto bello l'effetto del secchio e anche l'ancora e' notevole.
Forse un po' tutto troppo pulito viste anche le ammaccature del secchio. Hai provato a considerare l'idea di dargli un velo di invecchiamento e di vissuto?

Complimenti per il lavoro davvero pregevole.

Alex

Ciao Alex , il ponte l'ho sporcato con una goccia di vernice nera diluita in acqua , è un pò più sporco di quel che si vede dalle immagini ed ho sporcato le vele . Sinceramente non sono in grado di dare ai miei modelli quell'effetto vissuto ( che a me piace ) che vedo su certe navi , credo che dare ai propri modelli ( navali ma non solo ) una patina di sporco che li renda più realistici sia in sè una forma artistica . Una volta ho conosciuto 2 modellisti , uno costruiva macchine e mezzi militari e l'altro si limitava a sporcarli ad arte ( e saper sporcare un modello è arte , proprio come il saperlo costruire ) , lavoravano in simbiosi ogniuno con la propria specialità !!! Se un giorno riuscissi a far mia l'arte di usurare i modelli , potrei quasi definirmi un modellista ....
Mauro

Tuvok · 06-01-14, 03:26 PM

Forse mi sono spiegato male io. Il modello e' molto bello e l'invecchiamento adeguato. Io mi riferivo proprio in particolare solo al secchio e all'ancora. Per il resto, mi ripeto, e' un eccellente lavoro

tu sei un ottimo modellista!

maurino · 06-01-14, 07:30 PM

Quote:

Originariamente inviata da Tuvok

Forse mi sono spiegato male io. Il modello e' molto bello e l'invecchiamento adeguato. Io mi riferivo proprio in particolare solo al secchio e all'ancora. Per il resto, mi ripeto, e' un eccellente lavoro

tu sei un ottimo modellista!

No Alex , i modelli invecchiati ad arte sono altri , a me proprio non riesce di dare un'effetto vissuto ai modelli , se non in modo superficiale . Basterebbe saper sporcare ( nel modo adeguato ) la colorazione dello scafo sotto gli ombrinali e la barca sembrerebbe più vera , ma non riesco a farlo in modo passabile e quindi lascio perdere ....... pazienza !!!
Mauro
