Hubsan x4 h501s fpv

[vanga]

ricarico foto

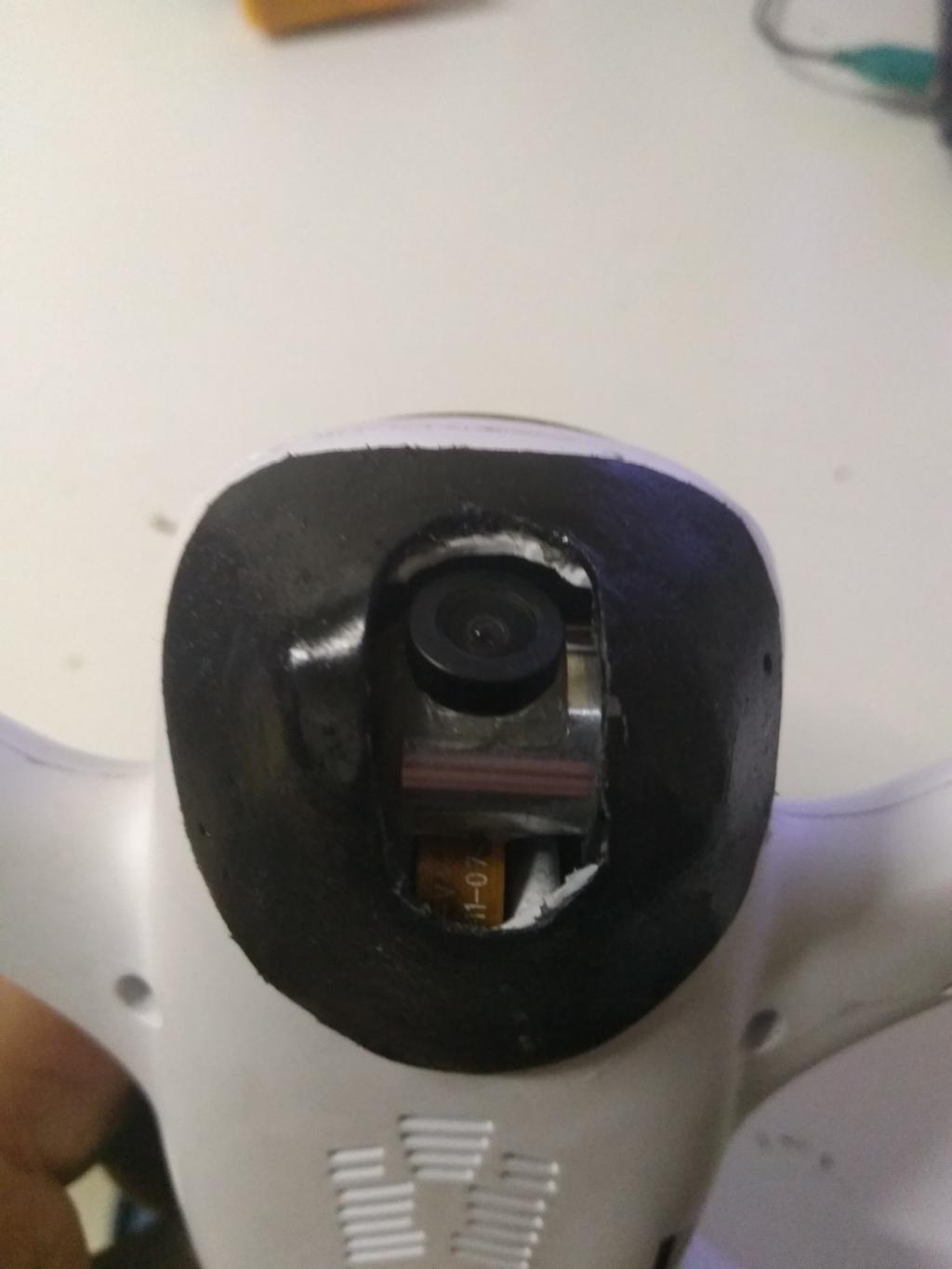

in pratica ho staccato camera e scheda dal drone,
rimosso parte del "muso" per far spazio al supporto
fatto un supportino tornendo un tondo di alluminio Ø13mm
e fresandoci una tasca da 10mm da un'estremità mentre dall'altra ho tornito eccentrico un perno filettato M5
ho fissato la camera all'interno della tasca con colla a caldo
e limato un angolarino di alluminio per avvitarlo sul supporto originale.
montato tutto con gommini tra i componenti per limitare le vibrazioni.

*il perno di rotazione lo ho fatto eccentrico per non mettere in trazione la piattina tra camera e scheda

So che le finiture in plastica lasciano molto a desiderare ma considero la soluzione solo temporanea
mi son fatto un paio di disegni per un nuovo frame in carbonio (fogli tagliati ad acqua)

[Eatdroid]

Bravo, complimenti un ottimo lavoro .
Io per proteggere di più la CAM cercherei le protezioni CAM della djy per vedere se puoi adattarcene una..

Inviato con il mio MIX 2 - Scarica l‘app del Forum di Modellismo.net

[vanga]

effettivamente sono più contento del lavoro su alluminio che di quello su plastica...
in pratica ho fatto un "negativo" con la colla a caldo e poi l'ho verniciato
per la protezione, anche se non si vede bene, è sufficiente
se mai lo dovrei cartegiare un pò per renderlo passabile a livello estetico!

Comunque l'intervento sulla cam è abbastanza semplice
l'unico problema è che serve attrezzatura! (tornio e fresa)
se si hanno a disposizione i macchinari è un lavoro da mezzoretta

[vanga]

Buongiorno a Tutti,
visto che già mi avete risposto/aiutato con i precedenti quesiti..
tento di approfittare ulteriormente della disponibilità e chiedo:
in tutta quella sfilza di parametri che può essere modificata con i Modding tool
a cosa corrispondono le varie voci abbreviate ?
EP_RC_CHMiddle_P => ?????
EP_RC_CHMiddle_R => ?????
.........
EP_NavMaxSpeed => velocità rientro a casa
........

esiste un glossario per sapere a cosa corrispondono?
qualcuno lo sa ed ha la pazienza di spiegarlo?

[Tieffe]

Qualcuno sa dirmi a che distanza minima l'SS può eseguire l'orbit? Grazie

[Tieffe]

Originariamente inviata da vanga

ricarico foto

in pratica ho staccato camera e scheda dal drone,
rimosso parte del "muso" per far spazio al supporto
fatto un supportino tornendo un tondo di alluminio Ø13mm
e fresandoci una tasca da 10mm da un'estremità mentre dall'altra ho tornito eccentrico un perno filettato M5
ho fissato la camera all'interno della tasca con colla a caldo
e limato un angolarino di alluminio per avvitarlo sul supporto originale.
montato tutto con gommini tra i componenti per limitare le vibrazioni.

*il perno di rotazione lo ho fatto eccentrico per non mettere in trazione la piattina tra camera e scheda

So che le finiture in plastica lasciano molto a desiderare ma considero la soluzione solo temporanea
mi son fatto un paio di disegni per un nuovo frame in carbonio (fogli tagliati ad acqua)

Io ci sto lavorando per ottenere la camera originale stabilizzata da un micro gimbal 2 assi...vedremo se riuscirò nel mio intento...

[vanga]

ma con ti di utilizzare i comandi del radiocomando per muoverla?
perchè anch'io avevo avuto una mezza idea.. ma non so se la scheda sul drone può gestire il controllo di un gimbal.
(a quanto ne so le due rotelline/potenziometri che ci sono sul radio advanced sono proprio per controllare un gimbal)

[Gianluca 68]

Il drone improvvisamente ha perso il segnale... È rimasto lì fermo per un minuto e poi è caduto in mare... Circa 10 minuti di bagno... Batteria usata tre volte... Sciacquato subito con acqua dolce e tanto disossidante immediato e asciugatura con aria compressa... Ora è lì... Non ho il coraggio di provare ad accenderlo... È successo ieri... Quanto devo aspettare per provare? Secondo voi si riprenderà? 🤔

[Tieffe]

Originariamente inviata da vanga

ma con ti di utilizzare i comandi del radiocomando per muoverla?
perchè anch'io avevo avuto una mezza idea.. ma non so se la scheda sul drone può gestire il controllo di un gimbal.
(a quanto ne so le due rotelline/potenziometri che ci sono sul radio advanced sono proprio per controllare un gimbal)

Si infatti, bisognerebbe studiare la scheda e verificare la disponibilità di pad liberi da collegare i potenziometri...per il momento mi sto concentrando sul creare un micro gimbal che, completo di motori e scheda rimanga sotto i 100 gr. Ho già stampato i supporti (3) che pesano complessivamente 20 gr, ai quali va aggiunto il peso dei motori e della scheda che sto aspettando mi arrivino...una domanda ai più ferrati in elettronica...la scheda dovrebbe (sotto forma di consiglio) essere alimentata a 12 v, credete sia possibile alimentarla con 7,4v? Si risparmierebbe il peso della batteria aggiuntiva...

[Tieffe]

Originariamente inviata da Gianluca 68

Il drone improvvisamente ha perso il segnale... È rimasto lì fermo per un minuto e poi è caduto in mare... Circa 10 minuti di bagno... Batteria usata tre volte... Sciacquato subito con acqua dolce e tanto disossidante immediato e asciugatura con aria compressa... Ora è lì... Non ho il coraggio di provare ad accenderlo... È successo ieri... Quanto devo aspettare per provare? Secondo voi si riprenderà? 🤔

Mmmmmmm...non vorrei scoraggiarti...ma io ho perso due race in mare...raccolti subito, sciacquati ecc....morti.
Ma se è asciutto tutto a cosa aspetti a provare??
Facci sapere, in bocca al lupo!

[Gianluca 68]

Stasera proverò... Grazie

[Gianluca 68]

Originariamente inviata da Tieffe

Mmmmmmm...non vorrei scoraggiarti...ma io ho perso due race in mare...raccolti subito, sciacquati ecc....morti.
Ma se è asciutto tutto a cosa aspetti a provare??
Facci sapere, in bocca al lupo!

Cercavo qualcuno che mi desse speranza.. Che gli fosse ripartito ... Tre soli voli... Il lutto è stato grande... 😚

[peppeG]

Originariamente inviata da Gianluca 68

Il drone improvvisamente ha perso il segnale... È rimasto lì fermo per un minuto e poi è caduto in mare... Circa 10 minuti di bagno... Batteria usata tre volte... Sciacquato subito con acqua dolce e tanto disossidante immediato e asciugatura con aria compressa... Ora è lì... Non ho il coraggio di provare ad accenderlo... È successo ieri... Quanto devo aspettare per provare? Secondo voi si riprenderà? 🤔

Tre soli voli e già sei andato a volare sul mare??

Io ce l'ho da un paio di settimane, non vedo l'ora di fare riprese al mare ma sto ancora imparando e soprattutto verificando i limiti ... solo DOPO quando sono sicuro che non mi molla all'improvviso, volerò sul mare.

Secondo me sei stato troppo precipitoso, cmq auguri, facci sapere

[Tieffe]

Originariamente inviata da peppeG

Tre soli voli e già sei andato a volare sul mare??

Io ce l'ho da un paio di settimane, non vedo l'ora di fare riprese al mare ma sto ancora imparando e soprattutto verificando i limiti ... solo DOPO quando sono sicuro che non mi molla all'improvviso, volerò sul mare.

Secondo me sei stato troppo precipitoso, cmq auguri, facci sapere

In teoria, ma anche in pratica, se il drone dovesse perdere la connessione con la radio, entrerà in automatico la procedura di failsafe (RTH)...per verificarne il funzionamento basterà portare il drone a un centinaio di metri e spegnere la radio...io l'ho testato e funziona perfettamente. Non capisco cosa sia potuto accadere a Gianluca, mi auguro avesse già fatto tutte le calibrazioni del caso.

[Gianluca 68]

Secondo me caduta di tensione della batteria, probabilmente difettosa... È rimasto in aria fermo... Non rispondeva a nessun comando e poi si è spento.. Il radiocomando segnava 7.1 e lo stavo riportando a riva... È successo a 100 metri... Bagno invernale per recuperarlo.. Speriamo che sia servito a qualcosa. Volevo aspettare qualche giorno prima di provare... Magari c'è ancora umidità dentro anche se l ho soffiato tantissimo e sembra asciutto... Meglio tra qualche giorno forse... Se resisto!
