scialuppe per piccole scale
Guida tratta dalle discussioni:
Scialuppe per piccole scale e
Decorazioni H.M.S.Leopard
Come chiestomi da Trink provo ad illustrare un metodo per la realizzazione di scialuppe per scale 1a 100 e minori, imparato sui libri di Philip Reed (e grossolanamente copiato). Dato che le sagome "buone" le avevo già fatte e non documentate ne ho preparato una nuova per illustrare il sistema senza badare troppo alla precisione , mi perdonerete spero.
Per prima cosa servono copie ritagliate della pianta, del profilo,una sezione centrale e lo specchio di poppa, ovviamente nella scala desiderata. Siccome a me sono state stampate con una macchina per vacuform le sagome sono in balsa dato che non sono soggette a nessun tipo di sollecitazione, per il metodo che illustrerò è preferibile un legno più resistente.

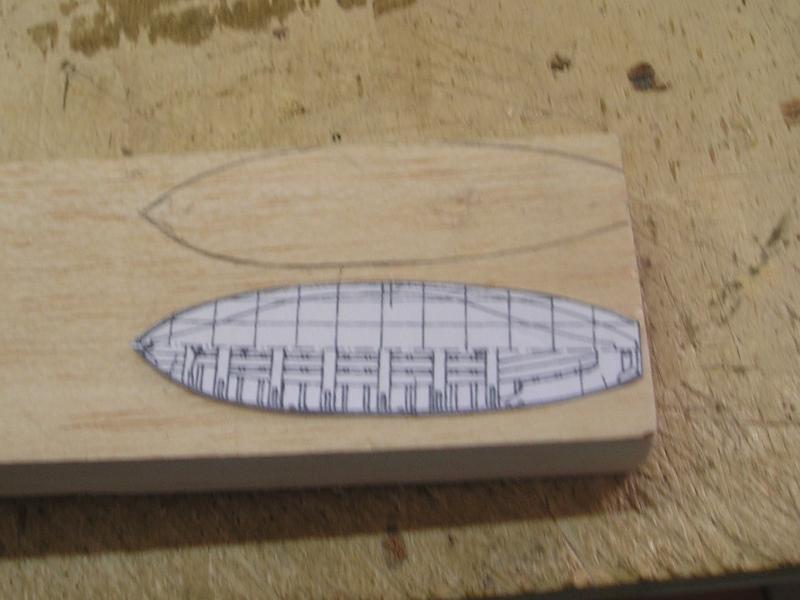

Si riporta il disegno in pianta sul legno e si asporta la parte in eccesso ottenendo una specie di ferro da stiro.

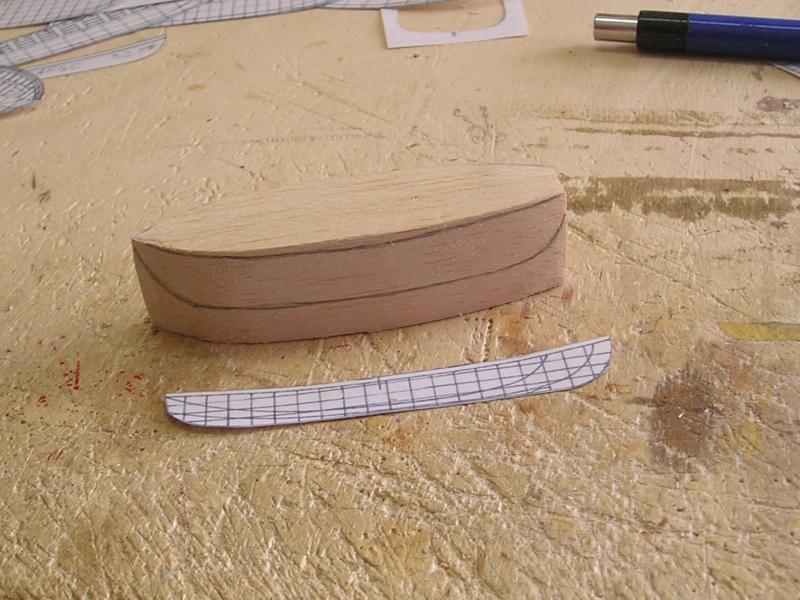

In seguito si fa la stessa operazione sul profilo....
Ultima modifica di trinchetto; 25-10-11 a 04:19 PM
|
|
|
02-09-10, 05:44 PM
|
#2
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|
A questo punto dopo aver segnato lo specchio di poppa, si comincia a toglere materiale dagli spigoli inferiori, controllando spesso con il "negativo" della parte centrale dello scafo si ottiene la forma della scialuppa piuttosto velocemente( l'architettura navale non è il mio forte ).
|
|
|
02-09-10, 05:57 PM
|
#3
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

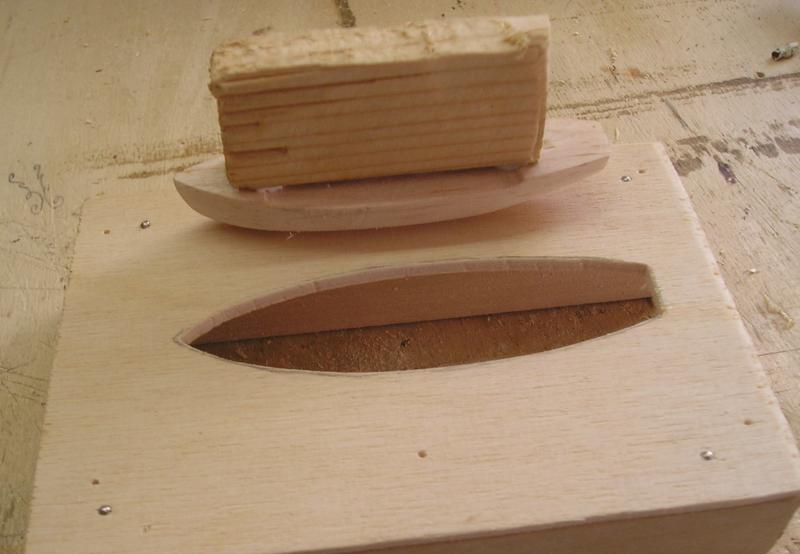

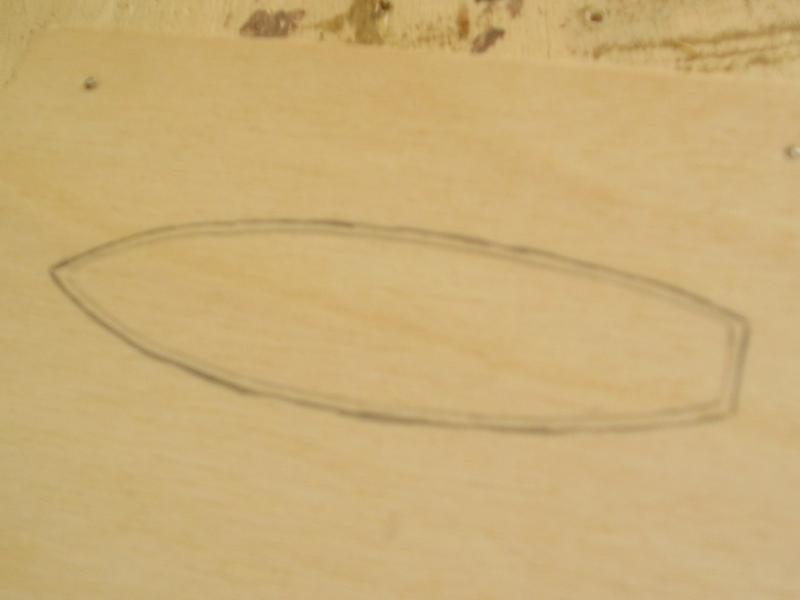

Ora che le sagome sono pronte, si costruisce un piccolo telaio vuoto al centro di altezza sufficente a farci affondare la scialuppa. sulla parte superiore si segna la pianta della stessa, e poi ci si allarga di un paio di millimetri. A questo punto si asporta la parte per creare un foro leggermente più grande della scialuppa stessa.
|
|
|
02-09-10, 06:18 PM
|
#4
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

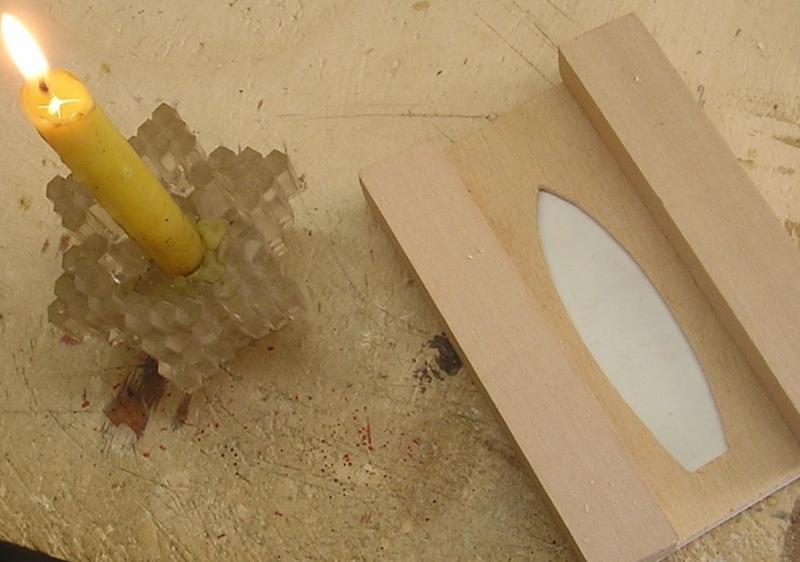

Adesso arriva la parte più difficile , sul telaio si ferma un foglio di plasticard da 0,8-1 mm (si trova facilmente nei negozi di modellismo), e in controluce si segna la posizione del foro. Sulla scialuppa è preferibile incollare qualcosa per poterla maneggiare facilmente e usarla poi a mo' di timbro esercitando una pressione uniforme. A questo punto il plasticard va scaldato ......il metodo più consono e che dà i migliori risultati è con una resistenza elettrica a griglia, ma io l'ho fatto con una candela. Il riscaldamento deve essere omogeneo e deciso ma il foglio ovviamente non deve fondere, deve "ammosciarsi". Con qualche tentativo e pochissime imprecazioni l'operazione è fattibile.
|
|
|
02-09-10, 06:28 PM
|
#5
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|
Quando la plastica ci sembra sufficentemente morbida da poter cedere e ancora non si è incendiata premiamo velocemente ma con decisione... et voilà.... la scialuppa è apparsa dall'altra parte. A parte gli scherzi, so che ci vuole un pò di pratica per fare questa cosa, ma si fa .
|
|
|
02-09-10, 06:34 PM
|
#6
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|
Il più è fatto, non rimane che separare le parti e abbiamo il nostro guscio da rifilare e portare alle dimensioni reali.
|
|
|
24-09-10, 08:57 PM
|
#7
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

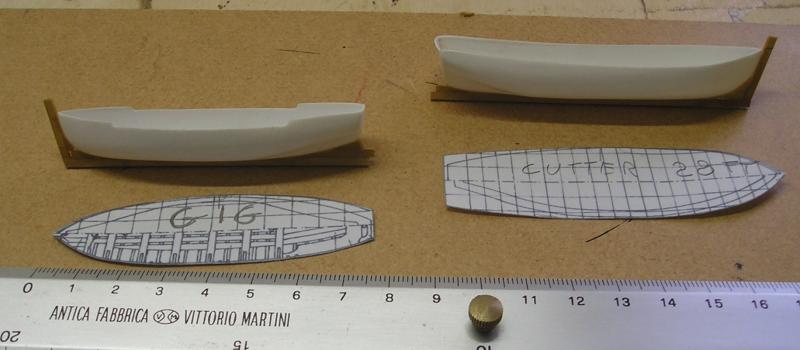

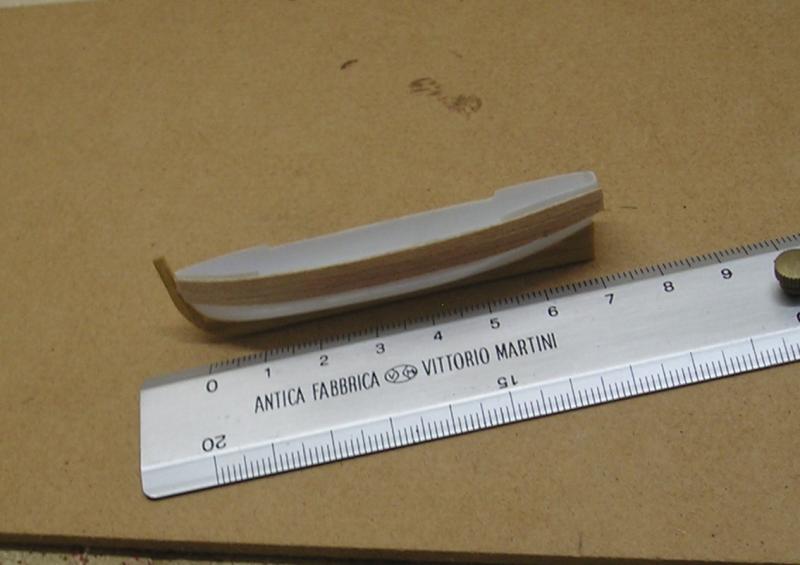

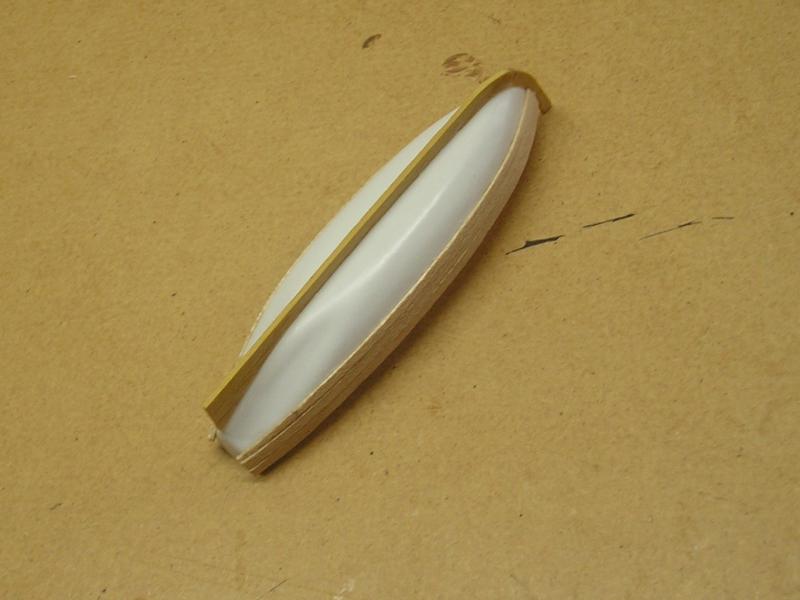

A questo punto costruisco la chiglia utilizzando del listello di bosso 2 x1 mm incollato con cianoacrilato e poi rifinito con un platorello montato sul trapanino, limetta e carta abrasiva fine
|
|
|
24-09-10, 09:14 PM
|
#8
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

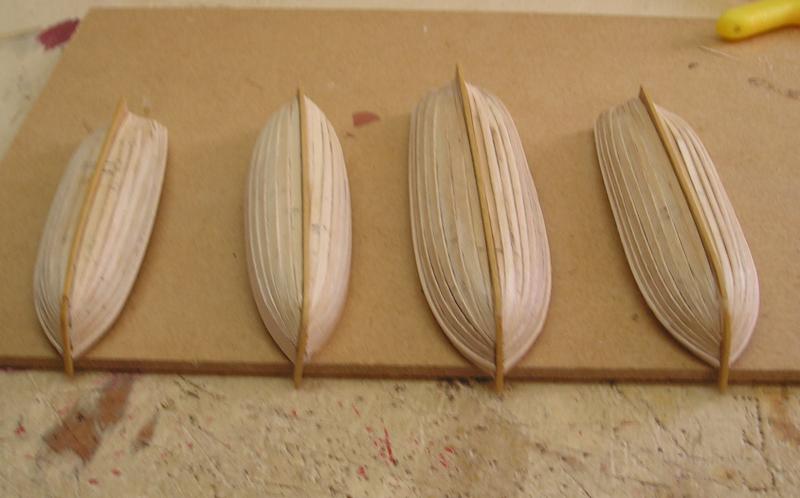

Dai disegni tratti da anatomy of the ship della Constitution tre delle scialuppe risultano essere a fasciame raso; uso il metodo classico con rastrematura a prua e a poppa di listellini di faggio spessi 0,6.L'unica difficoltà è quella data dalla larghezza dei listelli, che non supera mai i 2 mm. e mezzo. Al termine do una leggera stuccatina e su di una passo del colore a olio terra di siena naturale che subito dopo ho rimosso con uno straccetto. La tinta del legno con i colori a olio è un consiglio di Zakimor in un topic sulla verniciatura e meritava di essere provato .
|
|
|
24-09-10, 10:07 PM
|
#9
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

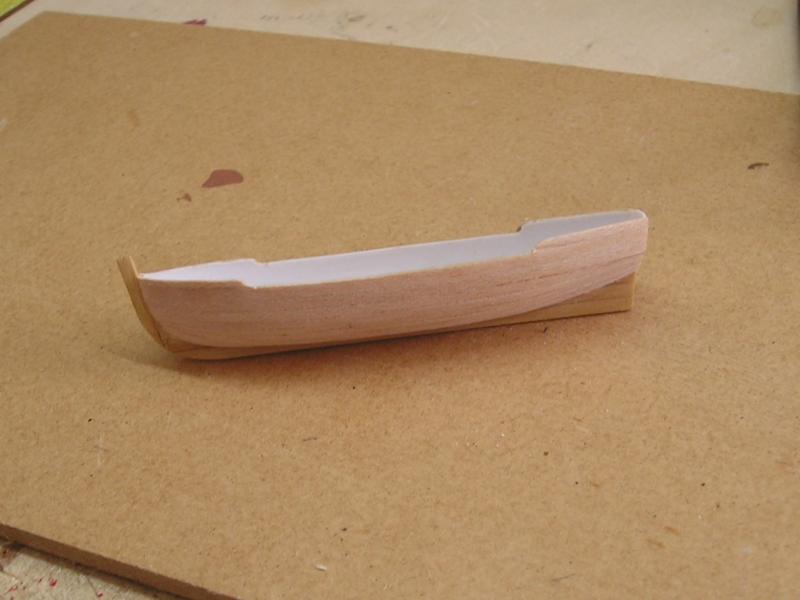

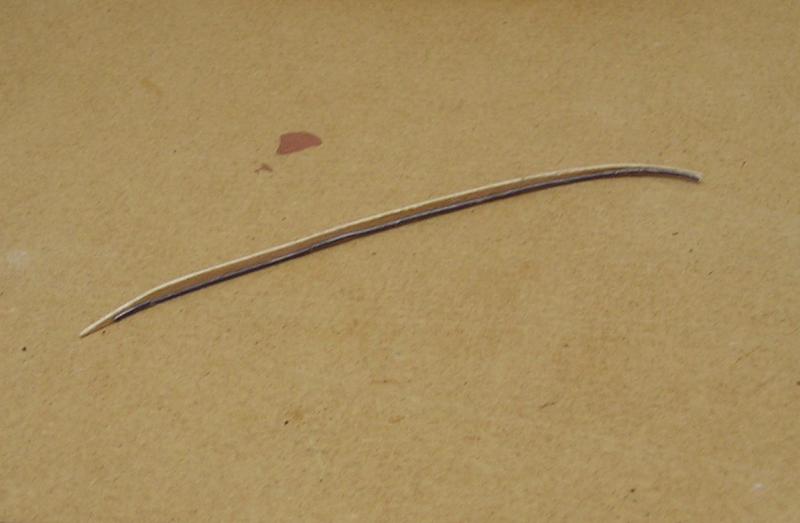

Realizzare il fasciame a klinker si è dimostrato ben presto un problema,scartata l'ipotesi di sovrapporre effettivamente i listelli ho optato per una soluzione diciamo "ingannevole". A partire dal secondo listello ho incollato una sottile striscia di cartoncino sul bordo inferiore interno dello stesso con l'intenzione di creare uno scalino tra un corso e e l'altro.La resa finale è cosi cosi: discreta a centro barca dove c'è più spanciatura e i listelli sono 2,5 mm. ma praticamente assente a prua o comunque quando la larghezza del listello scende sotto i 2 millimetri.Con un uso massiccio di limette triangolari e quadre ho dato un aspetto un pò più decoroso al mio fasciame a clinker . In definitiva questa parte della realizzazione delle scialuppe va probabilmente arricchita con qualche buona idea
|
|
|
24-09-10, 10:32 PM
|
#10
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

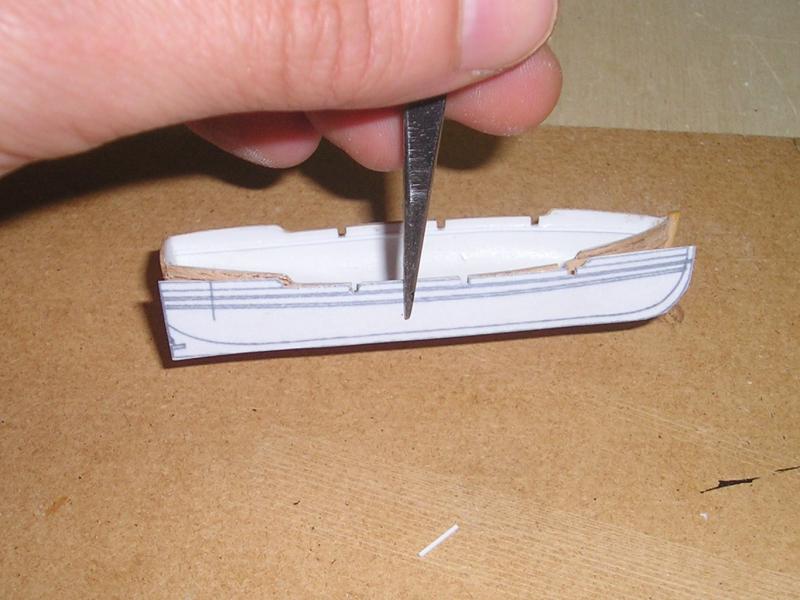

Finita la posa del fasciame esterno ho verifcato grazie ai disegni ritagliati che ogni scialuppa avesse la giusta sagoma di profilo spesso un pò arcuata, e dove necessario le ho corrette, sono poi passato ai parabordi che sono di due tipi: uno un pò più massiccio ottenuto con tiglio 1 x 1 incollato con la più volte nominata bindan a presa rapida(ottima direi) e poi leggermente stondato sui bordi una volta fissato. Gli altri parabordi sono due listellini di acero spessi 0,6 e larghi un pò meno di un millimetro (tagliati a occhio in sovrannumero e poi accoppiati per similitudine) che corrono paralleli lungo il bordo della scialuppa. La maggior parte parte delle mie barchette ha gli scassi per i remi e mi sembra il momento buono per farli. Col solito disegnino riporto la posizione e faccio gli scassi con un disco abrasivo da taglio montato sul trapanino, rifinisco con microlima e via
|
|
|
24-09-10, 11:30 PM
|
#11
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

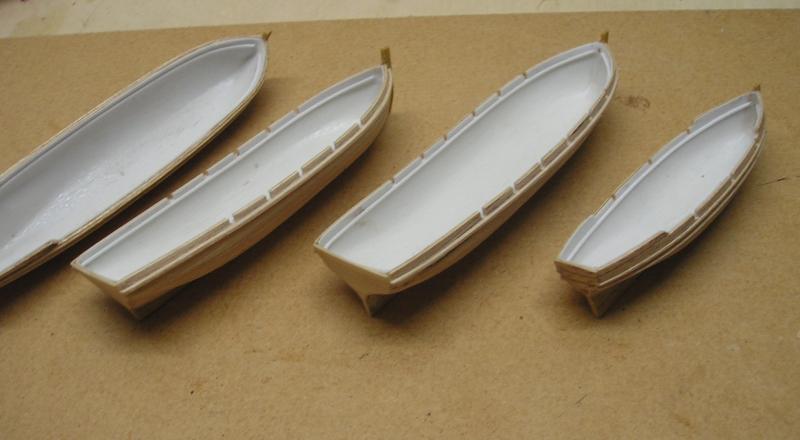

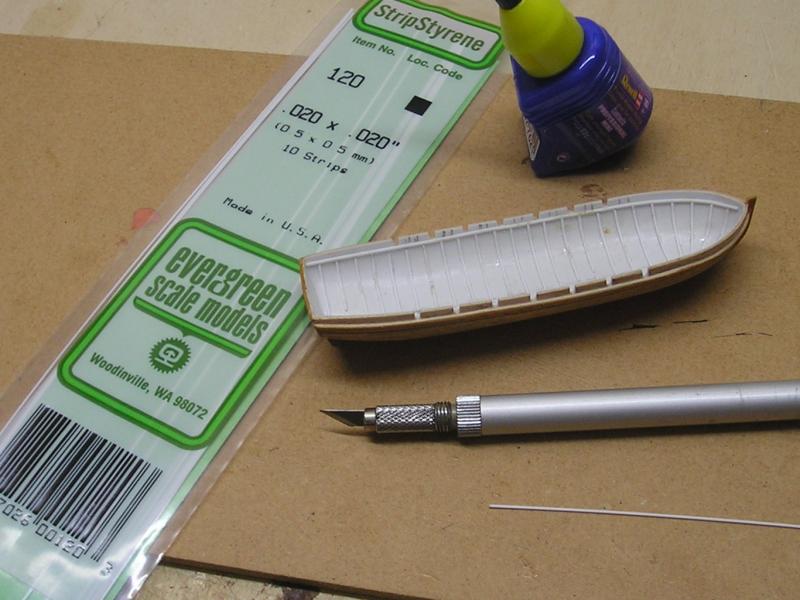

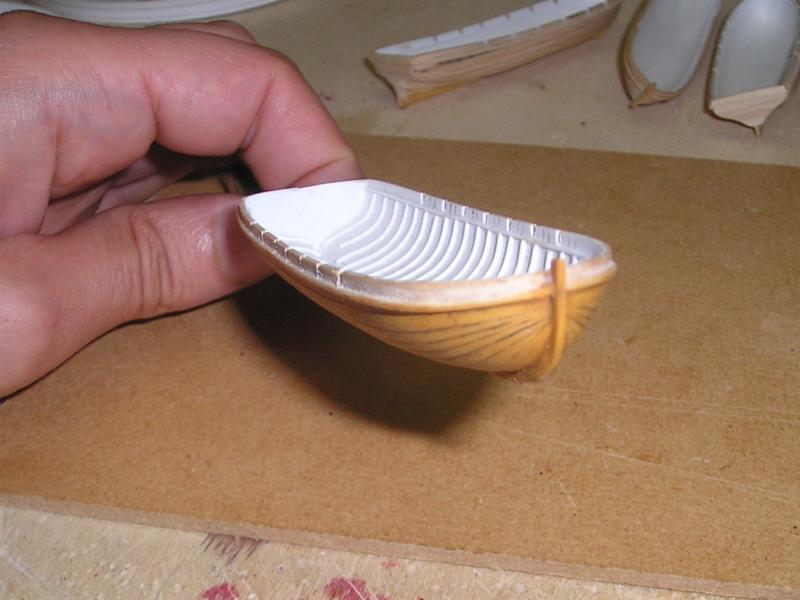

Per arricchire un pò l'interno preferisco usare la plastica. Uso listellini di plasticard di 0,5 x 0,5 e usando la colla Revell per polistirene,faccio un rinforzo lungo il bordo superiore. Dopo aver segnato la posizione dei banchi dei rematori aggiungo i rinforzi trasversali.
|
|
|
29-09-10, 04:46 PM
|
#12
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

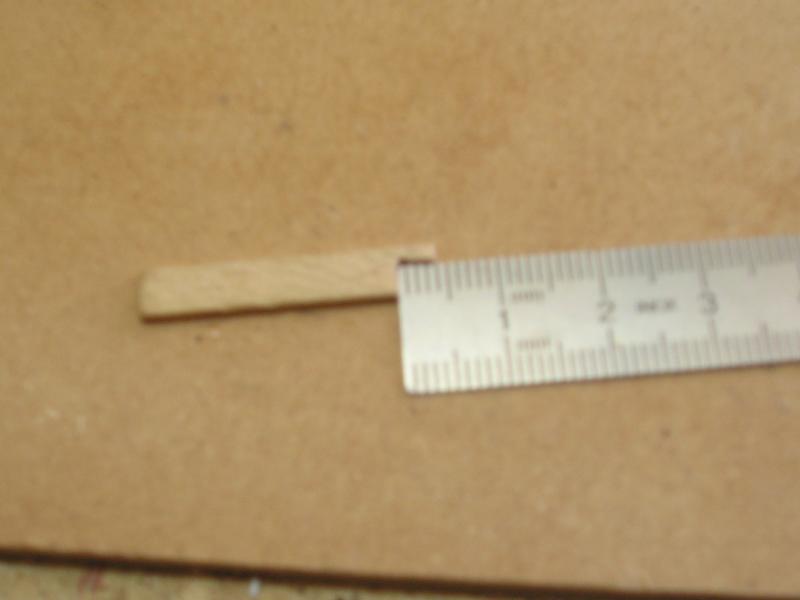

Finito di fare tutti i traversini di rinforzo,prima di mettere da parte la plastica, con lo stesso materiale preparo i longheroncini dove poggeranno i banchi. Verificata l'altezza degli stessi rispetto al bordo della scialuppa dai profili in scala, la riporto su uno spezzone di listello e mi faccio una sagomina. Questa mi rende il posizionamento veloce e preciso:veloce di sicuro, preciso lo spero .
|
|
|
06-10-10, 02:38 PM
|
#13
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

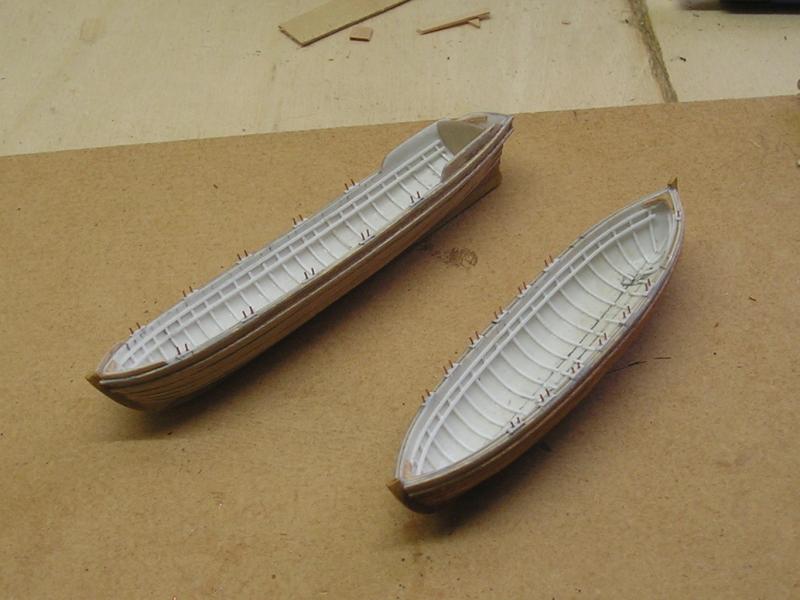

L'operazione successiva è quella di aggiungere i rinforzi di prua e poppa: incollati con cianoacrilico dei triangoli di listello spessi 1 mm (credo noce) li ho rifiniti con fresette cilindriche già nella loro posizione. Successivamente ho aggiunto gli scalmi per i remi nelle due scialuppe che non avevano gli scassi con filo di rame da 0,3 e una paratia nella barcaccia.
A questo punto sarei pronto per verniciare .
|
|
|
06-10-10, 03:05 PM
|
#14
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

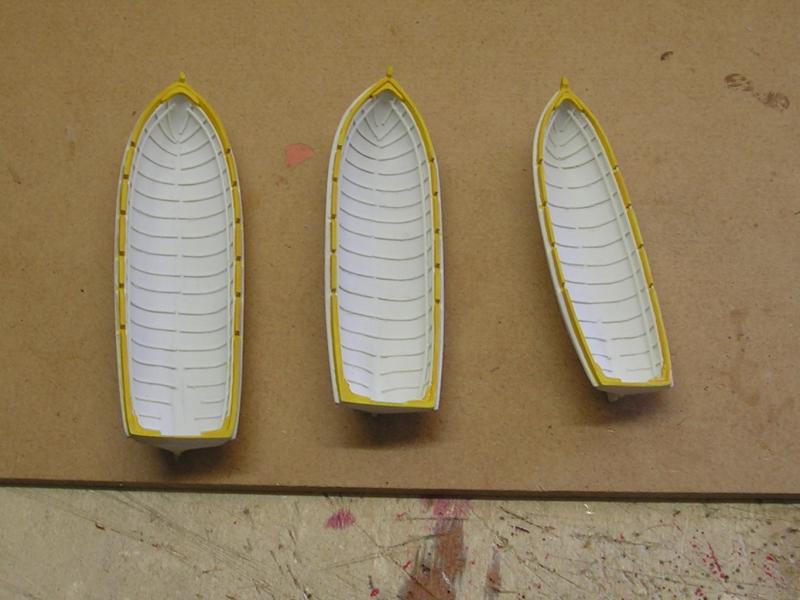

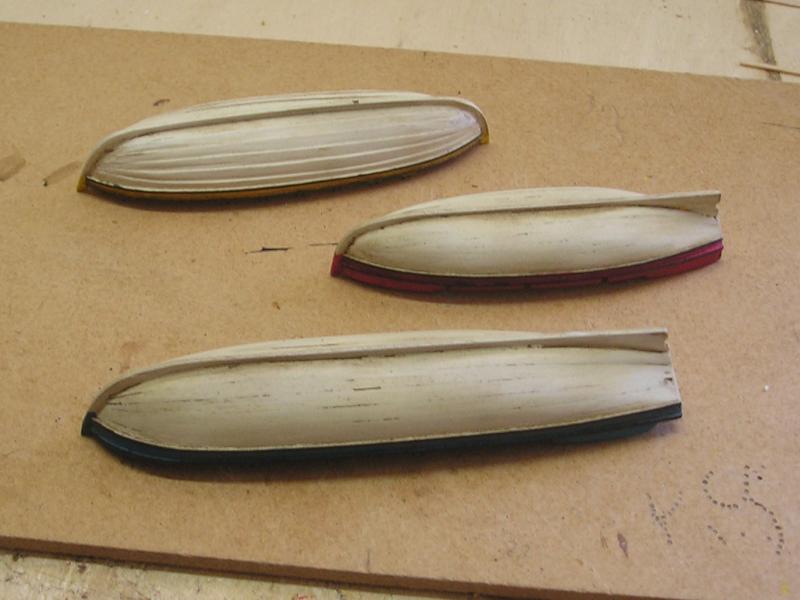

La verniciatura in se non aveva bisogno di essere documentata, due mani di bianco ad aerografo( la prima a smalto e la seconda con acrilico).Per le parti colorate uso colori citadel con cui mi trovo bene per i particolari da fare a pennello. Ho scelto il giallo unito al bianco come colore generale per le imbarcazioni di servizio; seguendo l'esempio di modellisti più bravi di me per la iole del comandante e la barcaccia del commodoro sono andato su tinte un pò più vivaci. Per l'invecchiamento dell'interno ho usato acqua ragia sporcata con colore a olio terra d'ombra naturale ottenendo una miscela molto molto liquida e asportando subito dopo l'eccesso, per l'esterno la miscela è un pò meno liquida ma comunque tale da non inscurire eccessivamente il bianco. Uanca
|
|
|
06-10-10, 05:35 PM
|
#15
|
Utente
Registrato dal: Jul 2010
residenza: In Romagna
Messaggi: 620
|

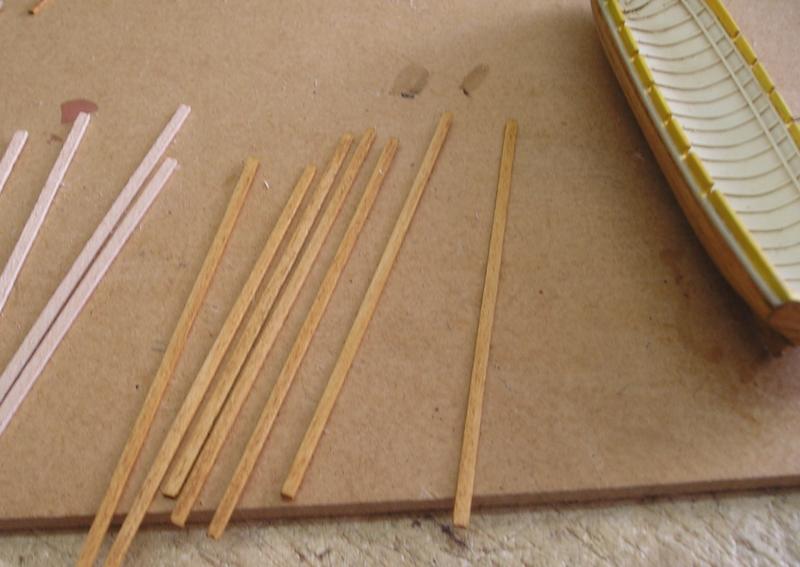

Ho cominciato a posizionare le tavole sul fondo: ho tagliato i listelli alla misura di 2 mm. li ho tinti e poi successivamente incollati. Il risultato però non mi convince del tutto.....
|
|
|
