predefinito Dhow Sambuk - Regio sambuco "Daino" - Eritrea inizi '900

Buon giorno a tutti,

apro il wip sul sambuco che verrà realizzato in 3d. E' un wip anomalo, me ne rendo conto, ma anche in questo caso si parla di modellazione, pur se al computer.

Il primo passo è stato riuscire a reperire un minimo di piani di costruzione, in questo caso trovati in rete, relativi a questa bellissima barca.

Purtroppo sono a bassa risoluzione e questo complica leggermente la vita nel riportarli al cad.

Inoltre, presentano una linea di carena che secondo me non è proprio realistica, mi sto documentando cercando foto e disegni di dhow sambuk in modo da vedere come confrontarli con quello in mio possesso.

Sto procedendo, per ora, alla restituzione al cad delle sezioni e delle linee d'acqua, cercando di correggere gli errori più vistosi.

Allego i disegni originali da cui sono partito, per aprire la discussione: secondo me la barca è troppo poco "imbarcata" e devo ancora stabilire se il ponte di coperta vada a filo della murata nella sezione centrale, o se avrà un minimo di parapetto (solitamente nelle barche non occidentalizzate il ponte era a filo per poter caricare e scaricare più agevolmente).

In ogni caso la tipologia di dhow che rappresenterò è, diciamo, di "rappresentanza", come dire una barca di lusso rispetto ai classici dhow in circolazione per trasporto merce.

Anche per quanto riguarda la colorazione riportata sui piani, ho alcuni dubbi, credo che sia stata riprodotta troppo "vistosa".

Le parti che per me sono maggiormente da modificare sono:

- forme di carena a prora, e soprattutto a poppa.
- timone
- barra del timone
- armamento (forse, non sono ancora sicuro)
- colorazione dello scafo

benvenutissimi consigli e suggerimenti.

ale

[img=http://img297.imageshack.us/img297/2569/casco.jpg]
[img=http://img201.imageshack.us/img201/111/cuadernas.jpg]
[img=http://img201.imageshack.us/img201/5300/perspectiva.jpg]
[img=http://img201.imageshack.us/img201/995/velamen1.jpg]
[img=http://img201.imageshack.us/img201/4835/velamen2.jpg]

Identificata barca

é la rappresentazione di uno dei sambuchi della regia marina italiana impiegati in somalia ed eritrea all'inizio del '900.

Da questo deriva che il progetto cercherà di rappresentare uno di questi sambuchi, comprese le modifiche apportate per scopi militari.

ale


Ultima modifica di bolina; 25-03-09 a 02:32 PM Motivo: Identificata barca
bolina non è in linea   Rispondi quotando
Vecchio 25-03-09, 12:33 PM   #2
Utente

L'avatar di drake1500

Registrato dal: Sep 2008
residenza: Guidonia - Roma
Messaggi: 600
drake1500 è un newbie...
Invia un messaggio tremite MSN a drake1500 Invia un messaggio tremite Skype a drake1500
predefinito

... ah guarda con me sfondi una porta aperta ... sono un'appassionato di elaborazioni 3d e rendering, anche se mi limito solo ad Autocad che per il 3d ha si molte funzioni, ma è fortemente limitato per le forme più complesse e molto sorpassato da altri software in merito al motore rendering ... ma purtroppo per me so usare solo questo e quindi mi trovo totalmente impreparato con altri tipi di supporti più indicati come 3dsmax, maxwel render, maya, rino ceros ecc. ecc.
__________________
S'i fosse fuoco, arderei 'l mondo...s'i fosse vento, lo tempestarei...s'i fosse acqua, i' l'annegherei...s'i fosse Dio, LI FURMINEREI!
guarda la mia GOLDEN HIND in progress
drake1500 non è in linea   Rispondi quotando
Vecchio 25-03-09, 12:38 PM   #3
Utente Junior

Registrato dal: Mar 2009
Messaggi: 32
bolina è un newbie...
predefinito

Quote:
Originariamente inviata da drake1500 Visualizza il messaggio
... ah guarda con me sfondi una porta aperta ... sono un'appassionato di elaborazioni 3d e rendering, anche se mi limito solo ad Autocad che per il 3d ha si molte funzioni, ma è fortemente limitato per le forme più complesse e molto sorpassato da altri software in merito al motore rendering ...

il cad lo utilizzo solo per riportare le sezioni e le "forme" principali, la modellazione, l'applicazione dei materiali, e la renderizzazione verranno eseguiti con software apposito, esternamente.

Probabilmente verranno eseguite due renderizzazioni finali differenti:

una con applicazione di materiali simili a quelli utilizzati per il modellismo, quindi colori vivi ecc. (come appena uscita dal cantiere).

l'altra (quella difficile) cercando di riprodurre un effetto realistico, come se la barca fosse "vera". (quindi invecchiamenti, sdruciture, colori più realistici).

ale
bolina non è in linea   Rispondi quotando
Vecchio 25-03-09, 12:46 PM   #4
Utente Senior

L'avatar di perru82

Registrato dal: Feb 2008
residenza: Vercelli
Messaggi: 1,460
perru82 è un newbie...
predefinito

l'avete già provato questo programma?
DELFTship - Home
Io l'ho scaricato ma non ho ancora avuto modo di provarlo
__________________
Marco
perru82 non è in linea   Rispondi quotando
Vecchio 25-03-09, 12:50 PM   #5
Utente

Registrato dal: Aug 2007
residenza: Roma
Messaggi: 991
francisdrake è un newbie...
Invia un messaggio tremite Skype a francisdrake
predefinito

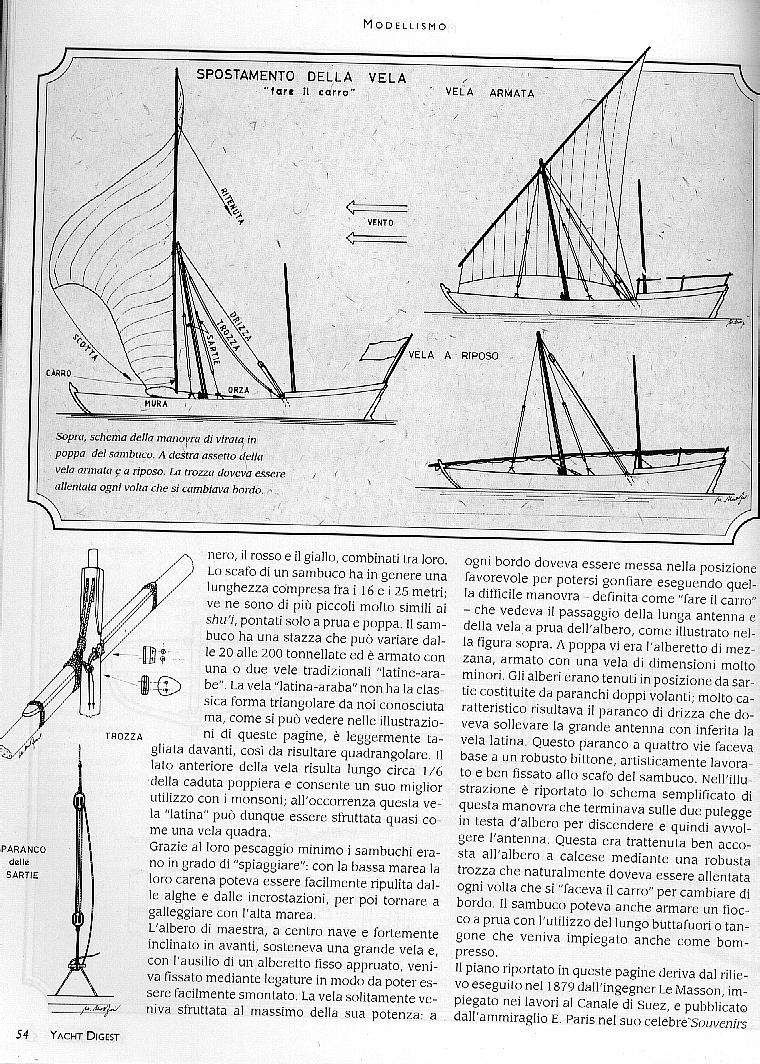

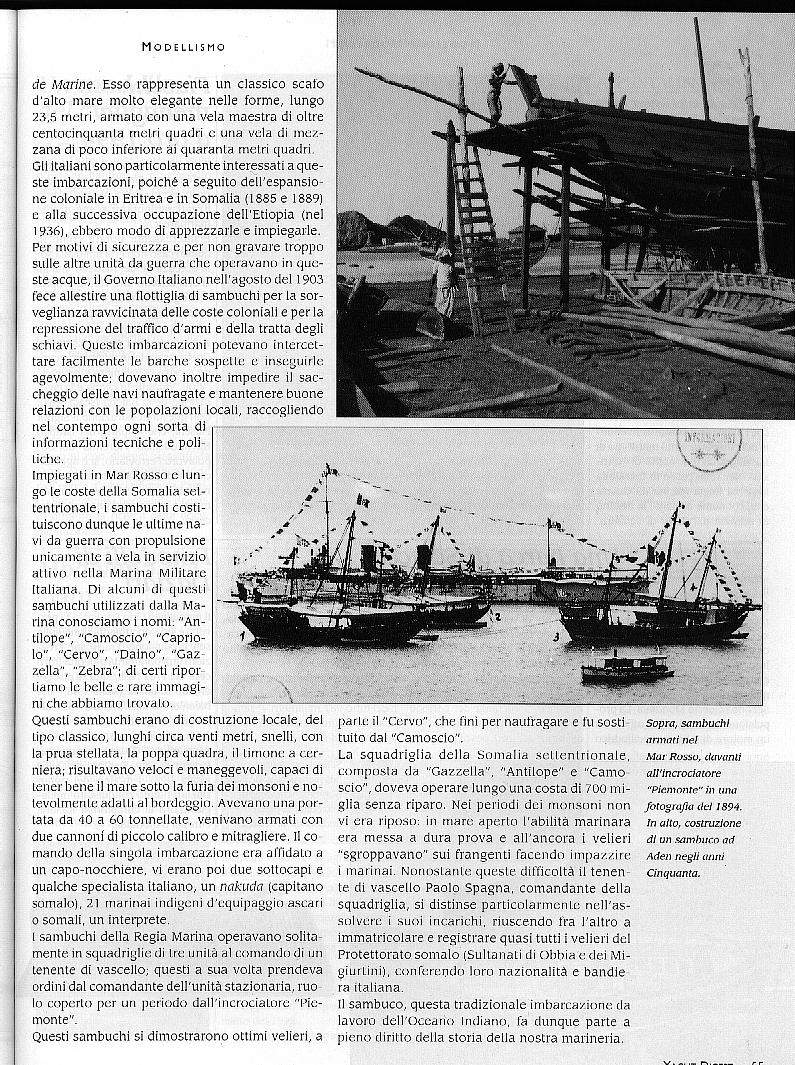

Pagine tratte da Yacht Digest. Buon lavoro,
FD
Icone allegate
Dhow sambuk - barca araba - mar rosso-pkg70b3.jpg   Dhow sambuk - barca araba - mar rosso-pkg71d5.jpg   Dhow sambuk - barca araba - mar rosso-pkg72c0.jpg

Dhow sambuk - barca araba - mar rosso-pkg6101.jpg   Dhow sambuk - barca araba - mar rosso-pkg6221.jpg   Dhow sambuk - barca araba - mar rosso-pkg6354.jpg

Dhow sambuk - barca araba - mar rosso-pkg8040.jpg
francisdrake non è in linea   Rispondi quotando
Vecchio 25-03-09, 01:49 PM   #6
Utente

L'avatar di ammutinato

Registrato dal: Jan 2009
residenza: BARI
Messaggi: 528
ammutinato è un newbie...
predefinito

Quote:
Originariamente inviata da perru82 Visualizza il messaggio
l'avete già provato questo programma?
DELFTship - Home
Io l'ho scaricato ma non ho ancora avuto modo di provarlo
Provalo perche' e' molto interessante!!
ammutinato non è in linea   Rispondi quotando
Vecchio 25-03-09, 01:50 PM   #7
Utente

L'avatar di BloodsailAdmiral

Registrato dal: Jan 2009
residenza: S. Casciano V.P. (FI)
Messaggi: 440
BloodsailAdmiral è un newbie...
Invia un messaggio tremite MSN a BloodsailAdmiral Invia un messaggio tremite Skype a BloodsailAdmiral
predefinito

E che sarebbe? un programma di progettazione?
Perdonate la mia immensa ignoranza a riguardo...
__________________
Alberto, il possessore del numero 10'000

Giovanna D'Arco è morta ridendo

Liberté, Egalité, Vin Brulé
Senza la chiave noi non apriamo quel che si apre con la chiave che lo apre e a che scopo scoprire qualcosa che rimarrebbe comunque chiuso, noi non avendo la suddetta chiave che lo aprirebbe avendola? - Capt. Jack Sparrow
BloodsailAdmiral non è in linea   Rispondi quotando
Vecchio 25-03-09, 01:51 PM   #8
Utente Senior

L'avatar di perru82

Registrato dal: Feb 2008
residenza: Vercelli
Messaggi: 1,460
perru82 è un newbie...
predefinito

Quote:
Originariamente inviata da ammutinato Visualizza il messaggio
Provalo perche' e' molto interessante!!
oh eccoti qui! Ringraziate Ammutinato perchè è lui che l'ha scovato in giro per la rete!
__________________
Marco
perru82 non è in linea   Rispondi quotando
Vecchio 25-03-09, 01:52 PM   #9
Utente

L'avatar di ammutinato

Registrato dal: Jan 2009
residenza: BARI
Messaggi: 528
ammutinato è un newbie...
predefinito

Quote:
Originariamente inviata da BloodsailAdmiral Visualizza il messaggio
E che sarebbe? un programma di progettazione?
Perdonate la mia immensa ignoranza a riguardo...
Esatto.
ammutinato non è in linea   Rispondi quotando
Vecchio 25-03-09, 02:06 PM   #10
Utente Junior

Registrato dal: Mar 2009
Messaggi: 32
bolina è un newbie...
predefinito

Quote:
Originariamente inviata da francisdrake Visualizza il messaggio
Pagine tratte da Yacht Digest. Buon lavoro,
FD
..... ho appena capito da dove derivano i piani di costruzione che ho io (modellistici)... sono quasi una copia sputata di quello che hai postato tu (e tra l'altro mi ritrovo con alcuni dei dubbi che avevo).

grazie mille.

ale
bolina non è in linea   Rispondi quotando
Vecchio 25-03-09, 02:11 PM   #11
Utente

L'avatar di ammutinato

Registrato dal: Jan 2009
residenza: BARI
Messaggi: 528
ammutinato è un newbie...
predefinito

Quote:
Originariamente inviata da perru82 Visualizza il messaggio
oh eccoti qui! Ringraziate Ammutinato perchè è lui che l'ha scovato in giro per la rete!
Ma noo!!!! Nessun ringraziamento... per me e' stato un piacere..
ammutinato non è in linea   Rispondi quotando
Vecchio 26-03-09, 10:53 AM   #12
Utente Junior

Registrato dal: Mar 2009
Messaggi: 32
bolina è un newbie...
predefinito

Aggiornamento:

li possino..... manca 1 metro di carena!
in profondità!

per quello non mi ci stavano le murate e le sezioni.
Bel lavoraccio, soprattutto a ricostruire decentemente le forme di carena..

rinnovo appello a chi fosse in possesso di piani di costruzione di dhow

ale
bolina non è in linea   Rispondi quotando
Vecchio 26-03-09, 12:41 PM   #13
Utente Senior

L'avatar di ismaele

Registrato dal: Nov 2008
residenza: Firenze
Messaggi: 1,289
ismaele è un newbie...
predefinito

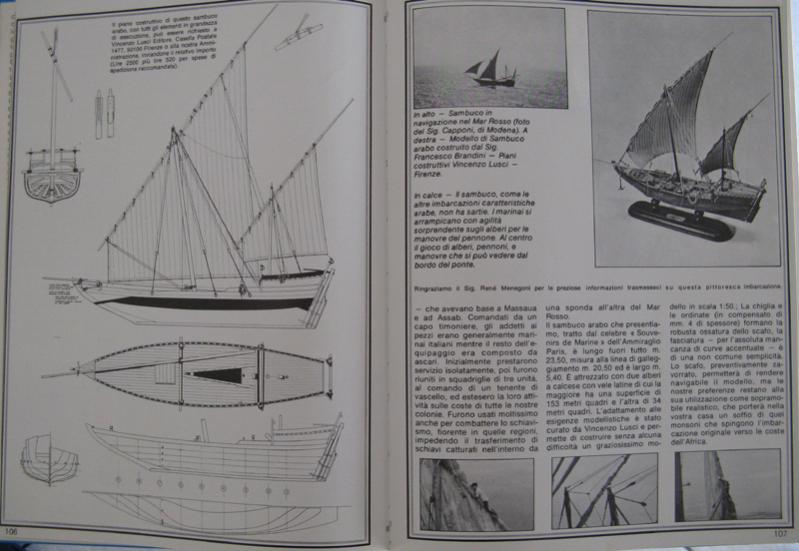

io ho solo questo, mi spiace
