predefinito Cannone francese da 36 libbre scala 1:24, allestimento completo

Buona sera

Trattasi di un piccolo divertimento che feci qualche anno fa tra una costola e l'altra del 74 cannoni, per distrarmi, i disegni sono nel secondo volume, metto il passo passo che pu essere utile a qualcuno che voglia cimentarsi in qualcosa di simile

Iniziamo dalla lavorazione della canna, delle ruote e delle sale
Icone allegate
Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4067.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4069.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4071.jpg

Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4074.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4087.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4088.jpg

Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4090.jpg

matiz non  in linea   Rispondi quotando
Vecchio 17-02-17, 08:53 PM   #2
Utente Senior

L'avatar di eugi

Registrato dal: Jan 2016
Messaggi: 1,139
eugi  un newbie...
predefinito

Quote:
Originariamente inviata da matiz Visualizza il messaggio
Buona sera

Trattasi di un piccolo divertimento che feci qualche anno fa tra una costola e l'altra del 74 cannoni, per distrarmi, i disegni sono nel secondo volume, metto il passo passo che pu essere utile a qualcuno che voglia cimentarsi in qualcosa di simile

Iniziamo dalla lavorazione della canna, delle ruote e delle sale
Matiz per avere un'idea, quanto grande la canna e che diametro a esterno...

Inviato con il mio SM-N9005 - Scarica lapp del Forum di Modellismo.net
eugi non  in linea   Rispondi quotando
Vecchio 17-02-17, 09:00 PM   #3
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz  un newbie...
predefinito

All'incirca, perch dentro la teca, sar lungo undici centimetri ed il diametro alla culatta sar un paio di centimetri

Quote:
Originariamente inviata da eugi Visualizza il messaggio
Matiz per avere un'idea, quanto grande la canna e che diametro a esterno...

Inviato con il mio SM-N9005 - Scarica lapp del Forum di Modellismo.net
matiz non  in linea   Rispondi quotando
Vecchio 17-02-17, 09:37 PM   #4
Utente Junior

Registrato dal: Feb 2017
Messaggi: 58
biandrati  un newbie...
predefinito

Tiziano, perch non pubblichi anche qui tutte le foto del meravilgioso da 36 di qualche anno fa (ho le foto salvate sul mio pc) cos tutti si lucidano gli occhi?
Ciao.
marco
biandrati non  in linea   Rispondi quotando
Vecchio 18-02-17, 05:34 AM   #5
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz  un newbie...
predefinito

Ciao Marco

Addirittura ti sei salvato le foto?........come ho detto, per me stato una divagazione, ma mi sono divertito molto a farlo

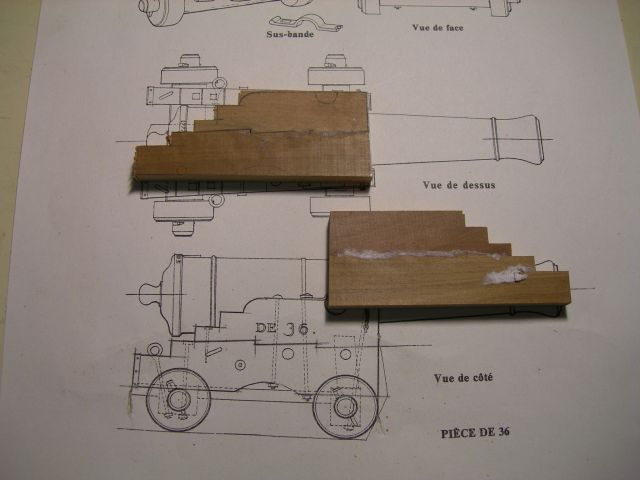

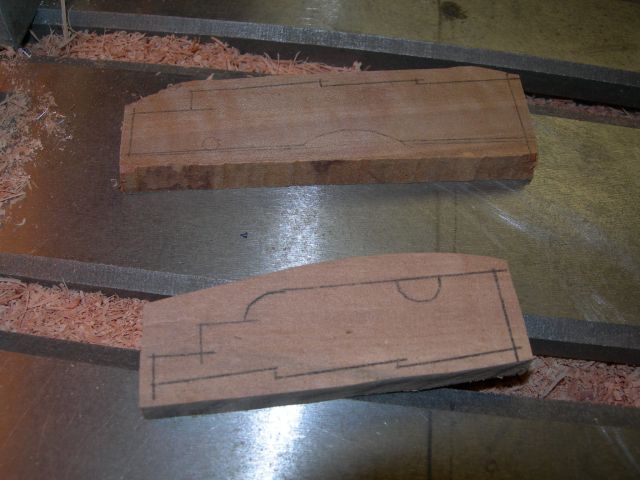

Questi sono gli aloni in fase di lavorazione, per i cannoni di grosso calibro erano in due o anche tre pezzi, nel caso specifico sono in due pezzi
Icone allegate
Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4092.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4093.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4094.jpg

Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4096.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4100.jpg
matiz non  in linea   Rispondi quotando
Vecchio 18-02-17, 08:35 AM   #6
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,560
sam_59 inizia ad ingranare.
predefinito

Ciao Tiziano,
nell'ultima foto foto vedo una fresa con cuscinetto per modanature ma non riesco a capire a quale lavorazione destinata. Puoi spiegarmi? Grazie
sam_59 non  in linea   Rispondi quotando
Vecchio 18-02-17, 09:28 AM   #7
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz  un newbie...
predefinito

Ciao

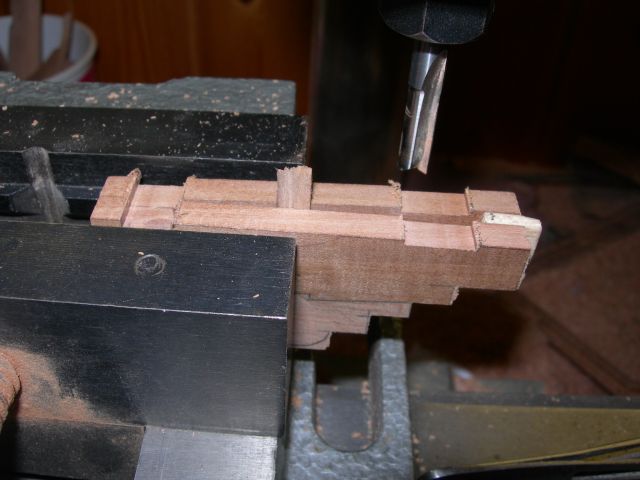

l'ho usata semplicemente per fare una fresata in verticale per ricavare la svasatura , era del diametro giusto


Quote:
Originariamente inviata da sam_59 Visualizza il messaggio
Ciao Tiziano,
nell'ultima foto foto vedo una fresa con cuscinetto per modanature ma non riesco a capire a quale lavorazione destinata. Puoi spiegarmi? Grazie
matiz non  in linea   Rispondi quotando
Vecchio 18-02-17, 11:31 AM   #8
Utente Senior

L'avatar di anallie0

Registrato dal: Aug 2015
residenza: Meda
Messaggi: 1,314
anallie0 inizia ad ingranare.
predefinito

Bel lavoro. Faccio notare l'acutezza di eseguire le fresate con i due tronchi messi inclinati tra loro come si vede in foto 4.
anallie0 non  in linea   Rispondi quotando
Vecchio 18-02-17, 12:41 PM   #9
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,560
sam_59 inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da matiz Visualizza il messaggio
Ciao

l'ho usata semplicemente per fare una fresata in verticale per ricavare la svasatura , era del diametro giusto
chiarissimo, grazie
sam_59 non  in linea   Rispondi quotando
Vecchio 19-02-17, 04:05 AM   #10
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz  un newbie...
predefinito

Buon giorno

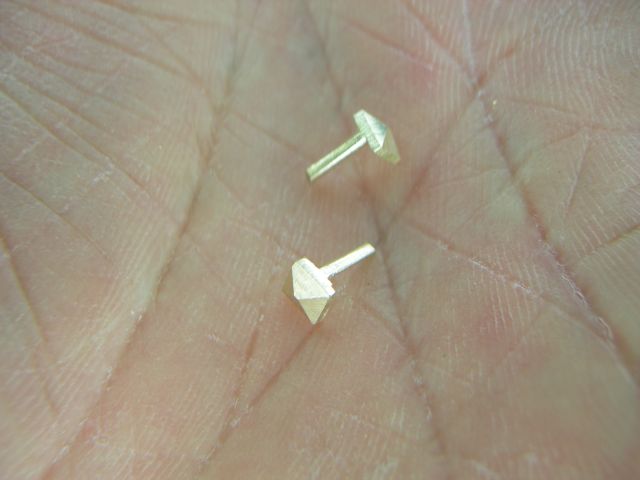

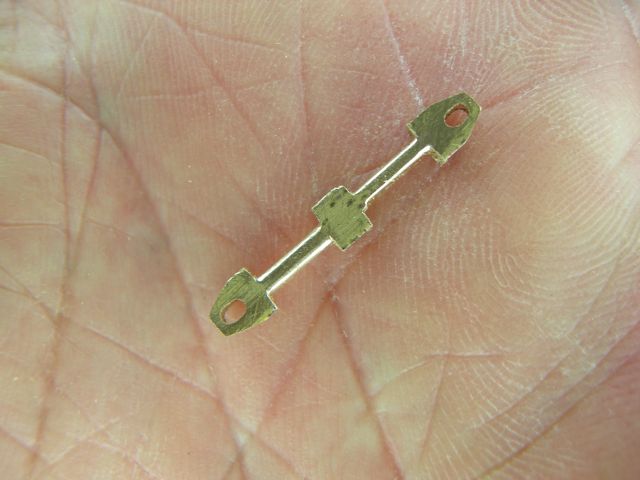

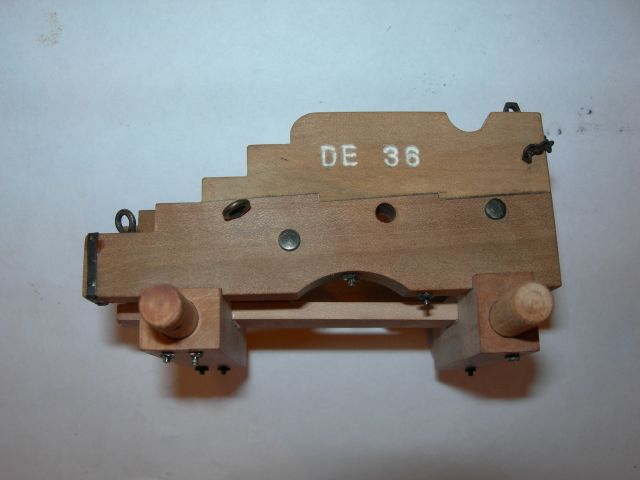

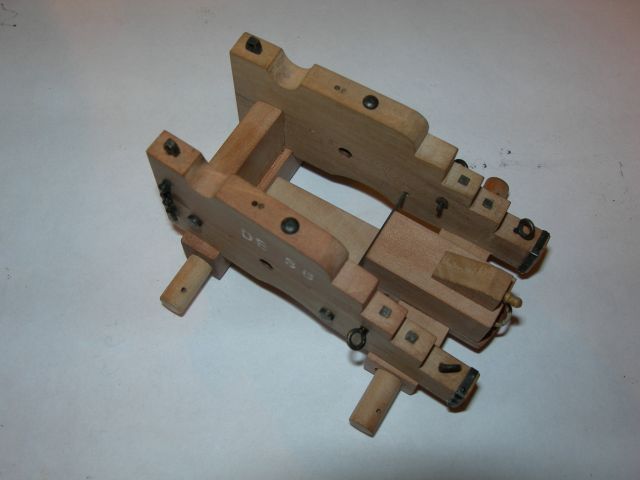

Tutti i pezzi componenti il cannone, e montaggio della carretta
Icone allegate
Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4101.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4120.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4121.jpg

Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4122.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4160.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4165.jpg

Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4166.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4167.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4168.jpg

matiz non  in linea   Rispondi quotando
Vecchio 20-02-17, 08:13 AM   #11
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz  un newbie...
predefinito

Buon giorno
Icone allegate
Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4172.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4171.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4170.jpg

Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4173.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4174.jpg   Cannone francese da 36 libbre scala 1:24, allestimento completo-dscn4175.jpg

matiz non  in linea   Rispondi quotando
Vecchio 20-02-17, 11:25 AM   #12
Utente

L'avatar di sumi

Registrato dal: Feb 2015
Messaggi: 847
sumi  un newbie...
predefinito

Cos tanto per gradire 😉

Inviato con il mio SM-G900F - Scarica lapp del Forum di Modellismo.net
sumi non  in linea   Rispondi quotando
Vecchio 20-02-17, 02:03 PM   #13
Utente Senior

L'avatar di IlBroccione

Registrato dal: May 2009
residenza: Pisa
Messaggi: 2,031
IlBroccione  un newbie...
predefinito

Si appunto un piccolo... insignificante diversivo..... 😈😱😲😭😭😭👹👹👺👺👺

Inviato con il mio GT-I9301I - Scarica lapp del Forum di Modellismo.net
__________________
cordialmente.... Claudio.........

Per aspera ad astra.......
IlBroccione non  in linea   Rispondi quotando
Vecchio 20-02-17, 05:30 PM   #14
Utente Junior

Registrato dal: Feb 2017
Messaggi: 58
biandrati  un newbie...
predefinito

Cari amici, capite adesso perch ho salvato le immagini sul mio computer?
biandrati non  in linea   Rispondi quotando
Vecchio 20-02-17, 09:08 PM   #15
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz  un newbie...
predefinito

Cos, se per un qualsiasi motivo dovessi perdere le foto, te le chiedo a te


Quote:
Originariamente inviata da biandrati Visualizza il messaggio
Cari amici, capite adesso perch ho salvato le immagini sul mio computer?
matiz non  in linea   Rispondi quotando
