Vecchio 25-07-17, 05:32 PM   #16
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito

Blister 20

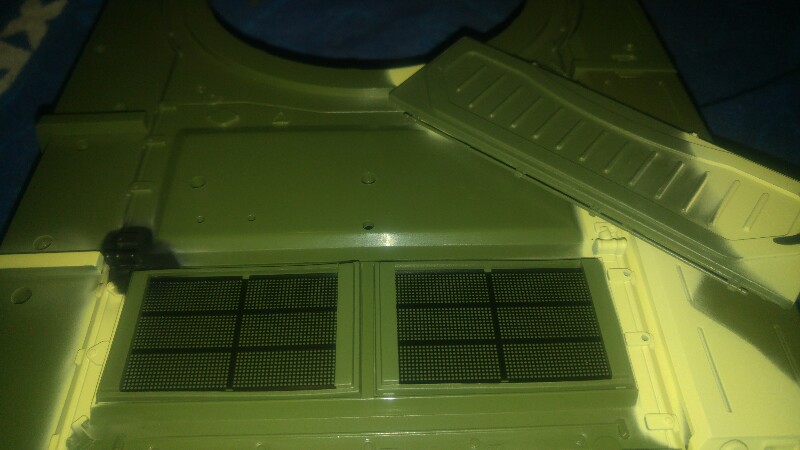

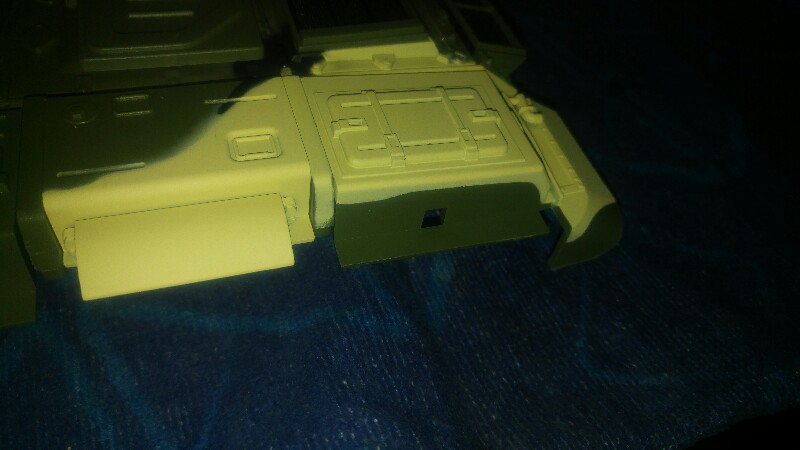

Oltre ai soliti componenti dei cingoli, troviamoil portellone del vano motore



Basta allineare i 3 perni del portellone con i relativi fori nello scafo allineando il portellone con le diverse tonalit di colore con cui dipinto lo scafo stesso.
Poi, da sotto, lo fissiamo con 3 viti senza tirare eccessivamente

Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_221134-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_221222-800x450.jpg

__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 26-07-17, 12:41 PM   #17
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito

Blister 21

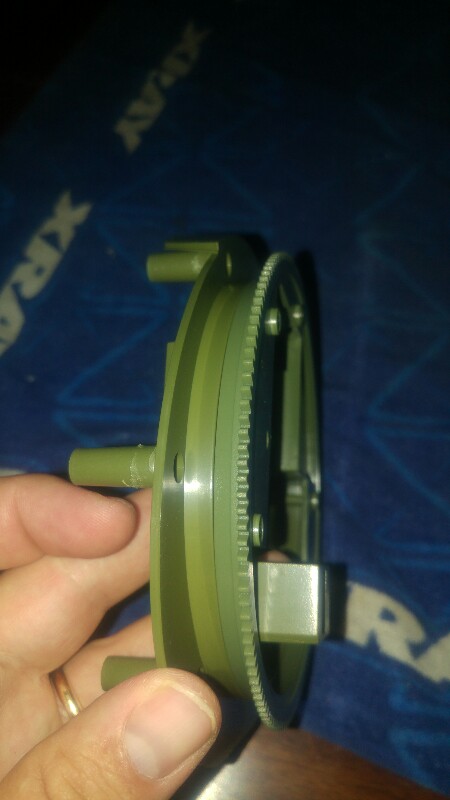

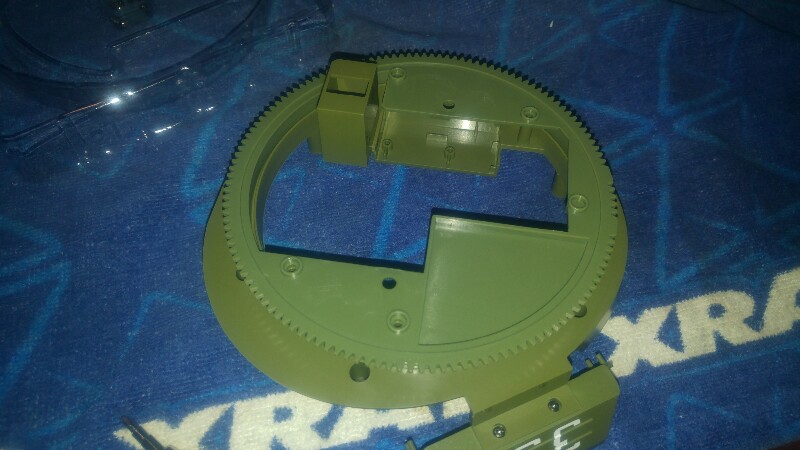

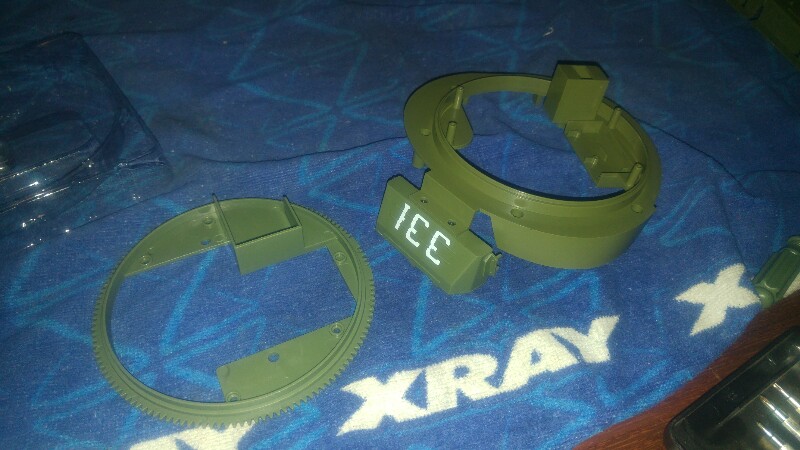

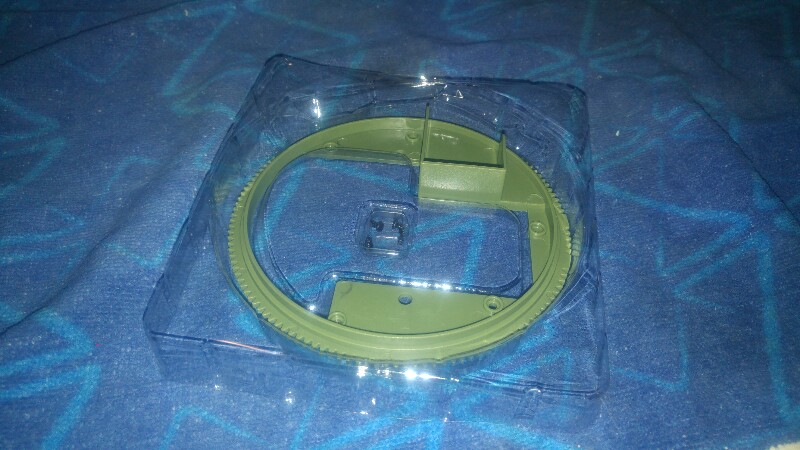

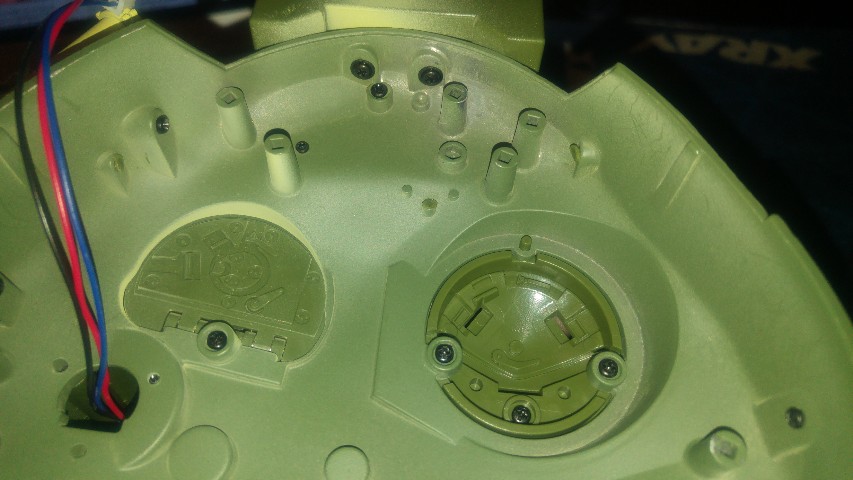

Troviamo in questa uscita la parte inferiore della torretta con la corona che permette la rotazione della stessa



La corona si fissa sulla base della torretta chiudendosi a sandwich sullo scafo.



Il montaggio vero e proprio avverr pi avanti. Al momento ci limitiamo a sovrapporre i due pezzi ed a unirli con le viti per non perderli





Il manuale suggerisce di montare tutte le maglie dei cingoli avuti finora (per un totale di 75 maglie) senza chiudere il cingolo
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_221524-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_221557-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_221709-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_221942-450x800.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 26-07-17, 12:53 PM   #18
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito

Blister 22

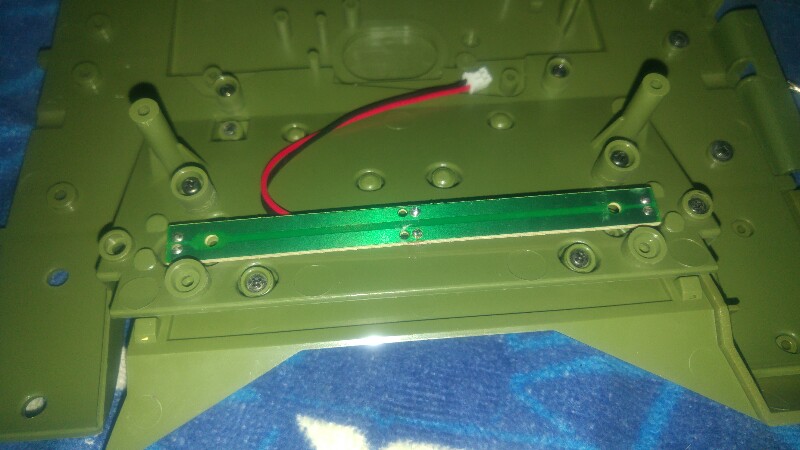

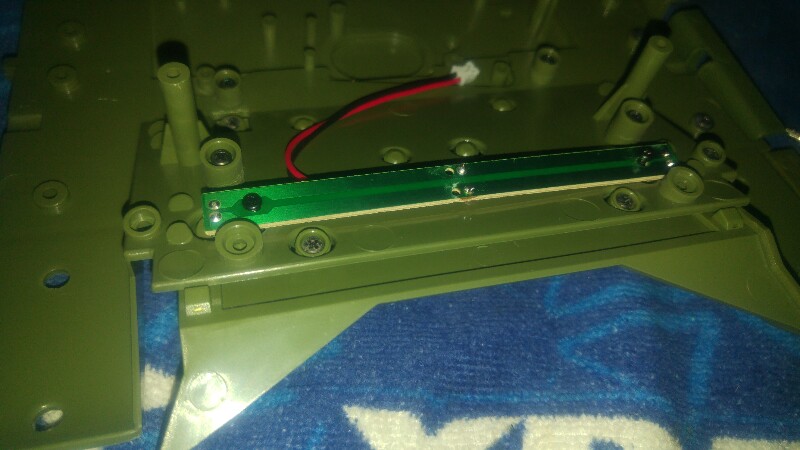

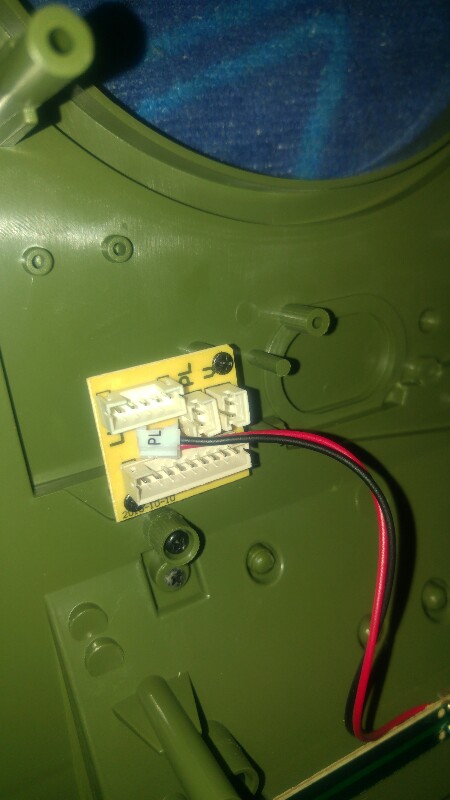

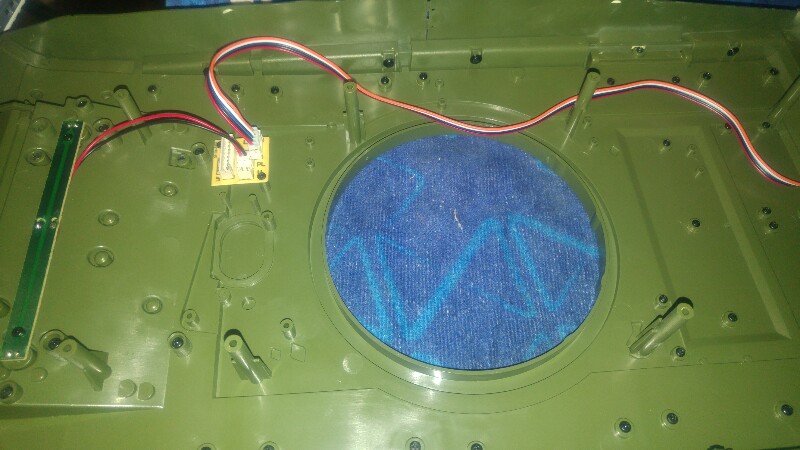

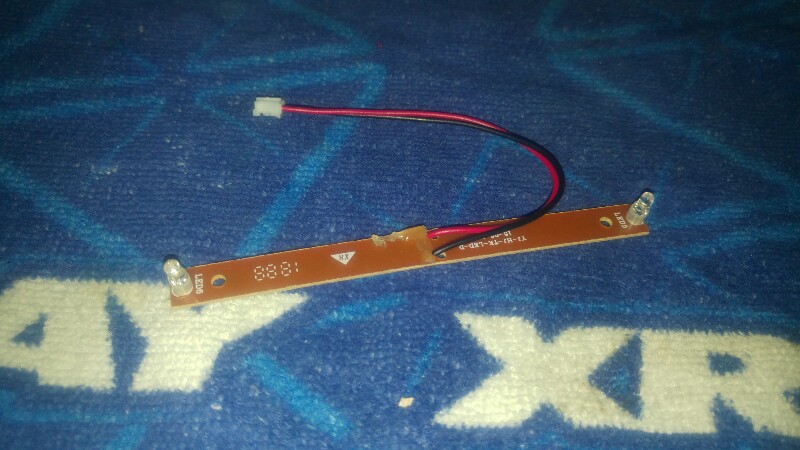

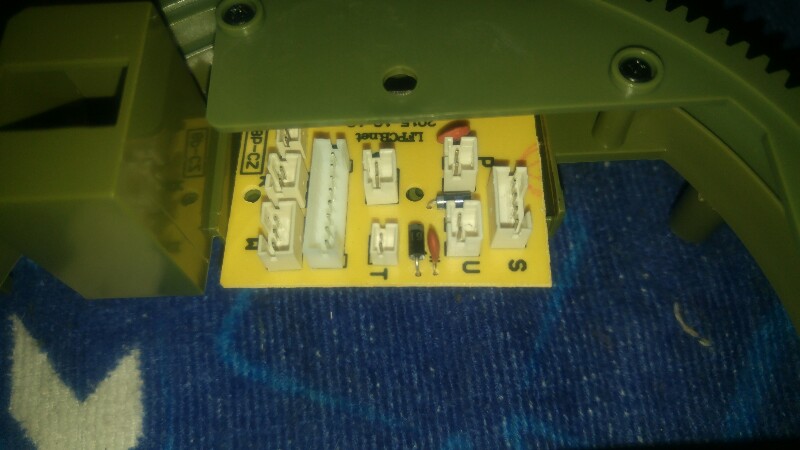

Pronti a montare la piastra con i led anteriori (ed altre 5 maglie dei cingoli)

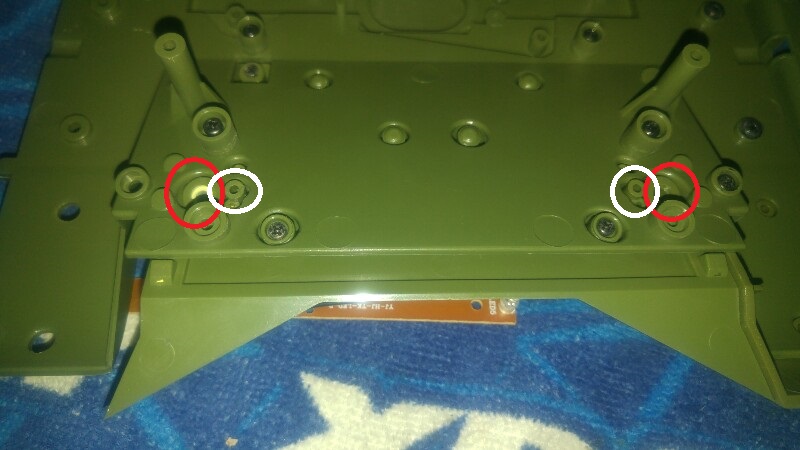

Giriamo sottosopra lo scafo e cerchiamo i fori dove far passare i led (cerchiati in rosso) ed i fori dove fissare le viti (cerchiati in bianco)



Poniamo la scheda sullo scafo allineando i fori



E fissiamola con le due viti. Senza stringere troppo onde evitare di rompere lo scafo o la scheda



Proseguiamo ad assemblare le maglie del cingolo rimanenti rimanenti (anche se, come dicevo, io preferisco fare questo passaggio alla fine prima di montarli)
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_222238-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_222409-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_222457-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20170718_222342-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 04-10-17, 12:40 PM   #19
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 23 - Uscita 6

Purtroppo, per motivi personali e lavorativi, ho dovuto ritardare il montaggio... Ma ora possiamo riprendere

Possiamo trovare le istruzioni per il pacco numero 6 all'indirizzo:
http://www.model-space.com/it/amfile.../file_id/2906/

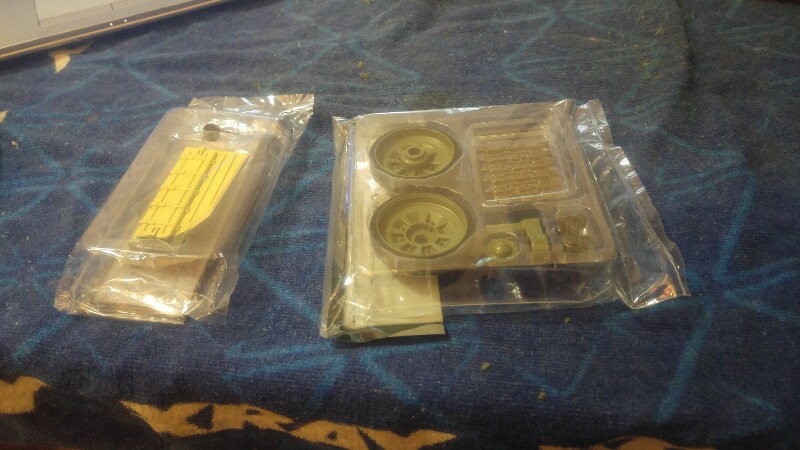

Troviamo la nona ruota portante, le clasiche 5 maglie dei cingoli e la 3a sezione del parafango sinistro

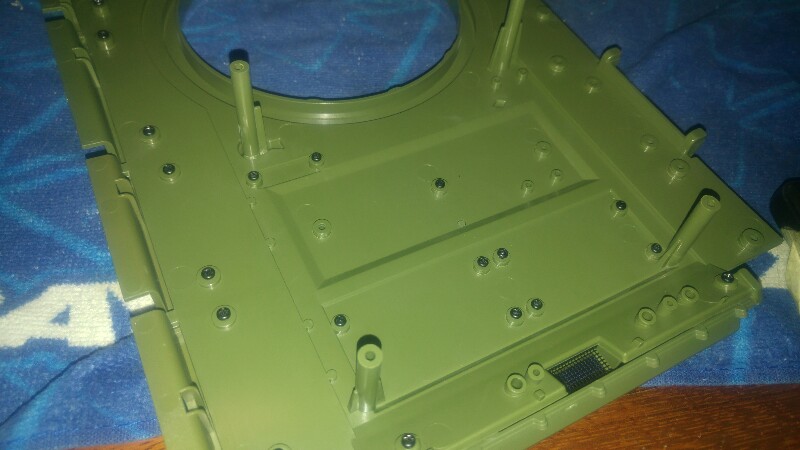

Recuperiamo lo scafo dove lo avevamo lasciato (sotto l'occhio vigile del sorvegliante...)

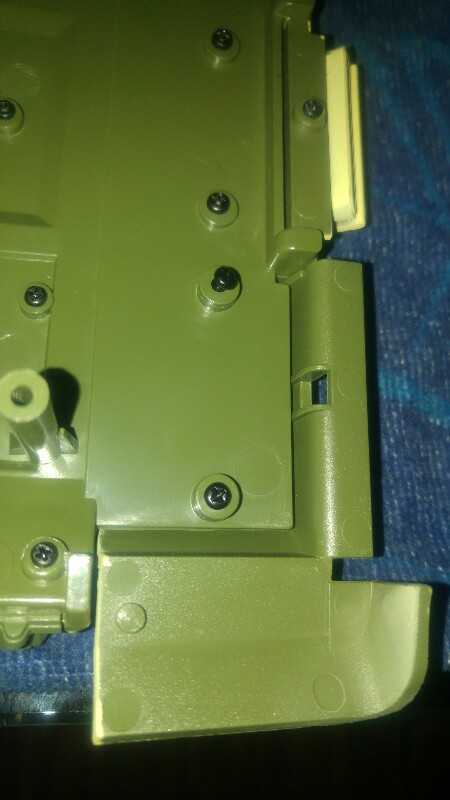

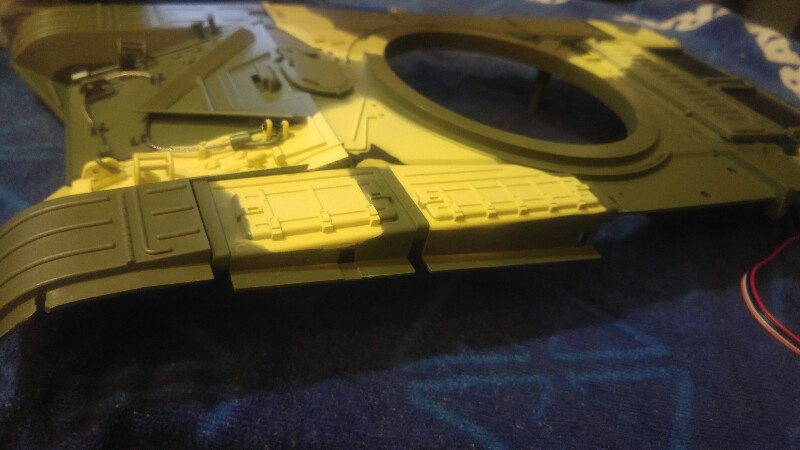

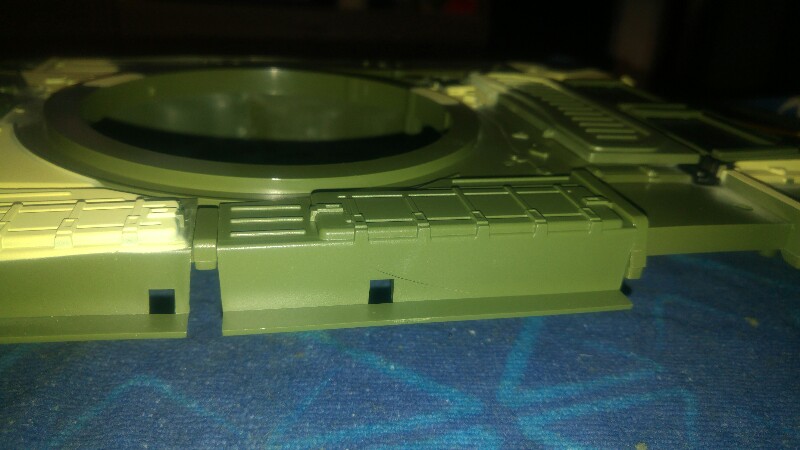

Poniamo il parafanghi sullo scafo

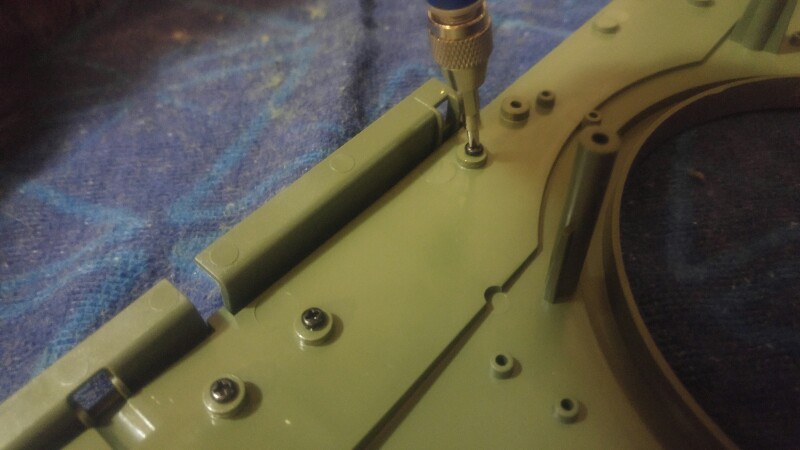

Capovolgiamo lo scafo e procediamo al fissaggio del pezzo con le 2 viti fornite



Per il montaggio delle maglie si procede come al solito. Anche questa volta, aspetto a montarle (anche se sar noioso farlo tutte insieme)
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_210728-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_211149-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_211220-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_211257-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...

Ultima modifica di cava; 16-10-17 a 11:28 PM
cava non  in linea   Rispondi quotando
Vecchio 04-10-17, 01:32 PM   #20
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 24

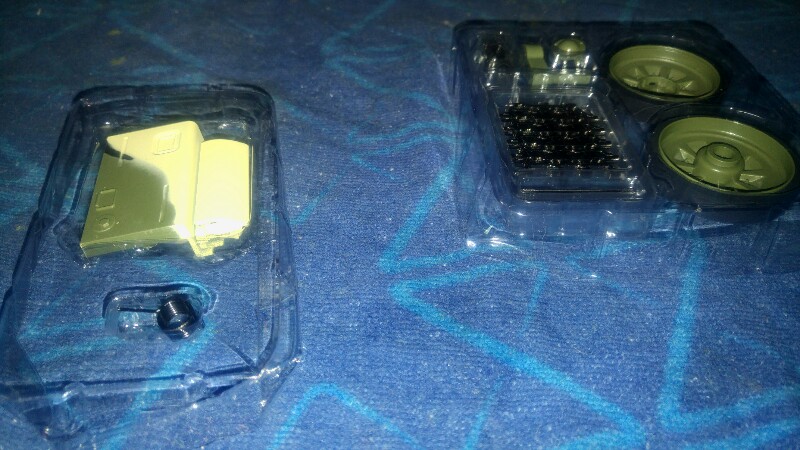

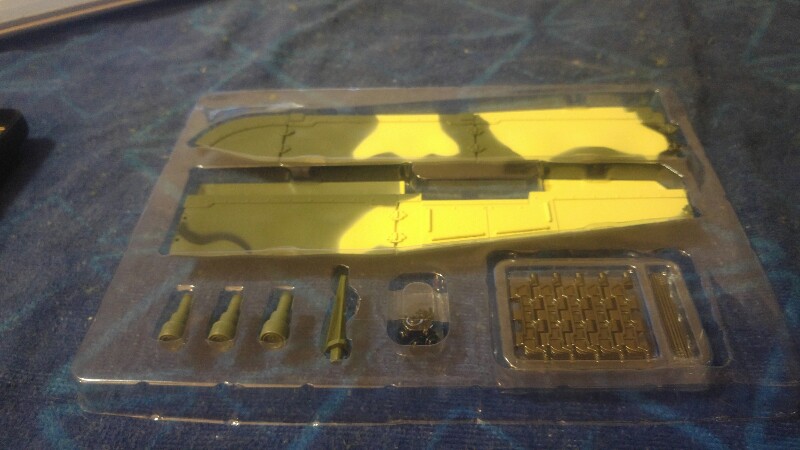

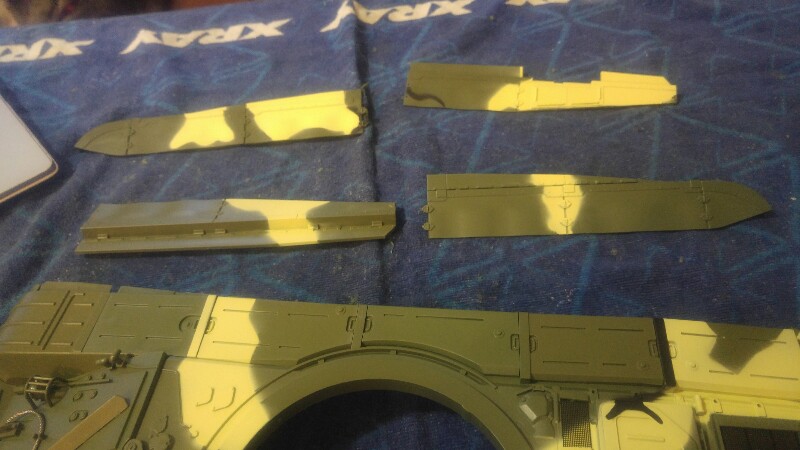

In questo blister troviamo la gonna laterale sinistra, le classiche maglie del cingolo, viti ed altri componenti sempre relativi ai cingoli (questi ultimi, tutti da accantonare...)

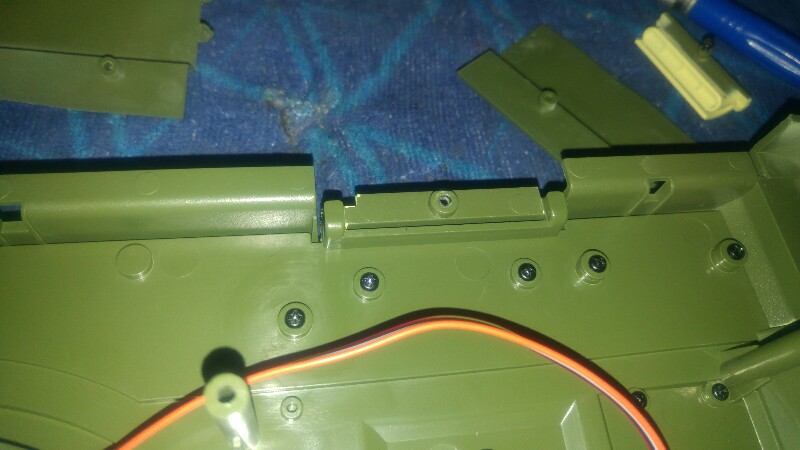

Partiamo col montaggio. Prendiamo la gonna laterale destra (non la sinistra trovata ora) fornita col blister 10



Rimuoviamo le viti che avevamo fissato alla gonna per non perderle e appoggiamo una met della gonna sul lato dello scafo



Puntiamo le viti flangiate all'interno

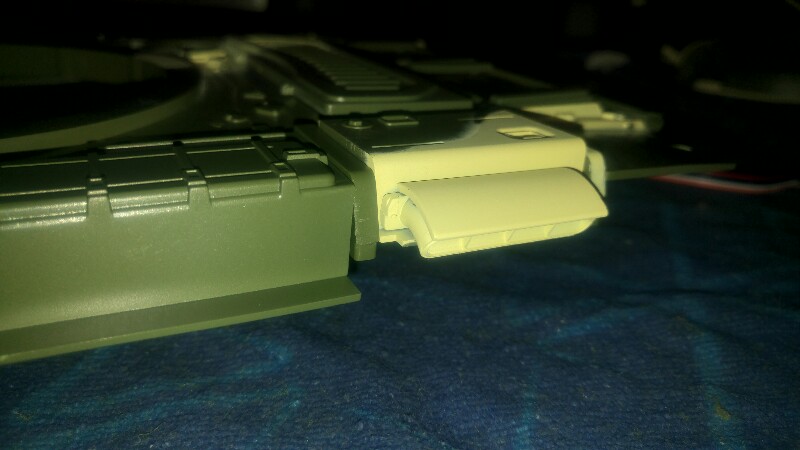

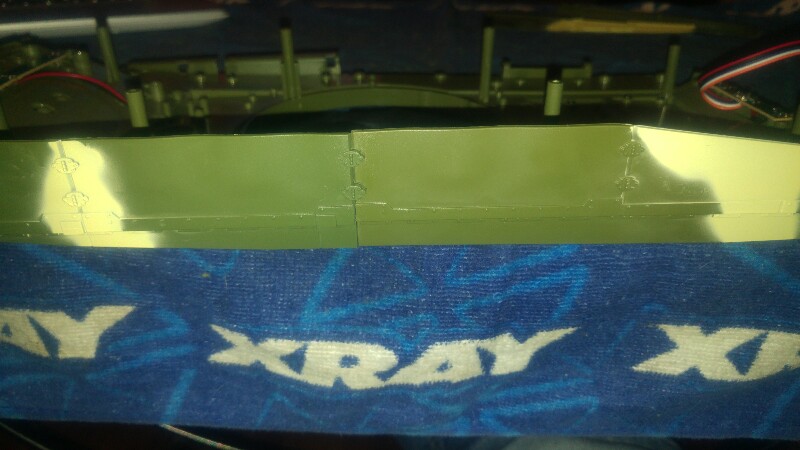

Appoggiamo la seconda met, facendo attenzione alle giunzioni tra le due semi gonne. Uniamo con delicatezza le due semi gonne

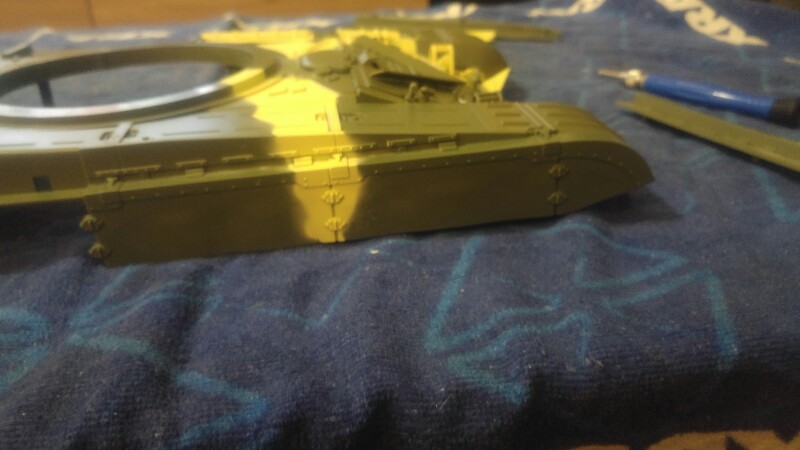

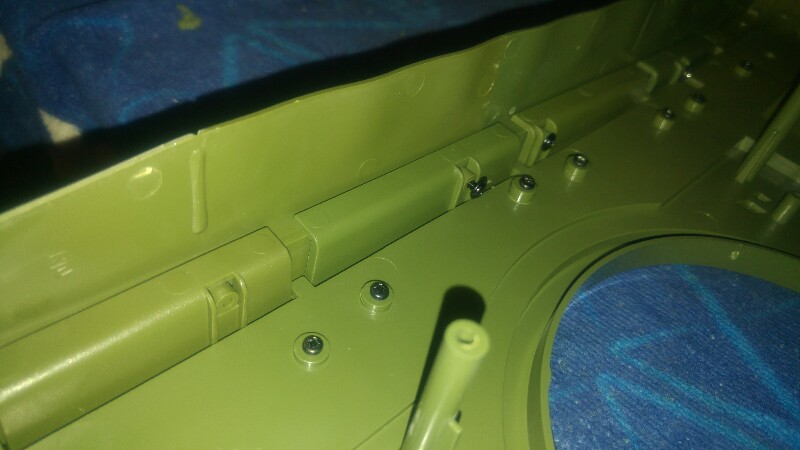

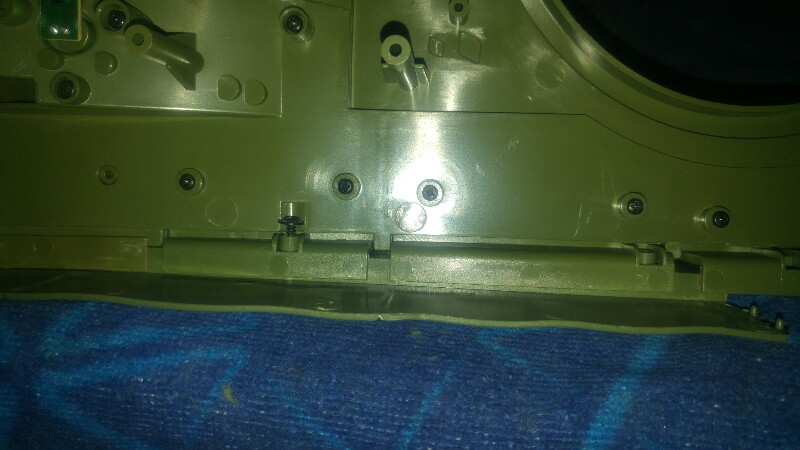

Ora, dall'interno, fissiamo le gonne con le viti

Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_211552-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_211924-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_212033-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_212127-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_212247-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_212336-800x450.jpg

__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...

Ultima modifica di cava; 04-10-17 a 03:08 PM
cava non  in linea   Rispondi quotando
Vecchio 04-10-17, 03:12 PM   #21
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 25

Altro giro, altro blister. Altri componenti dei cingoli (messi da parte) ed un'altra copertura dei cingoli

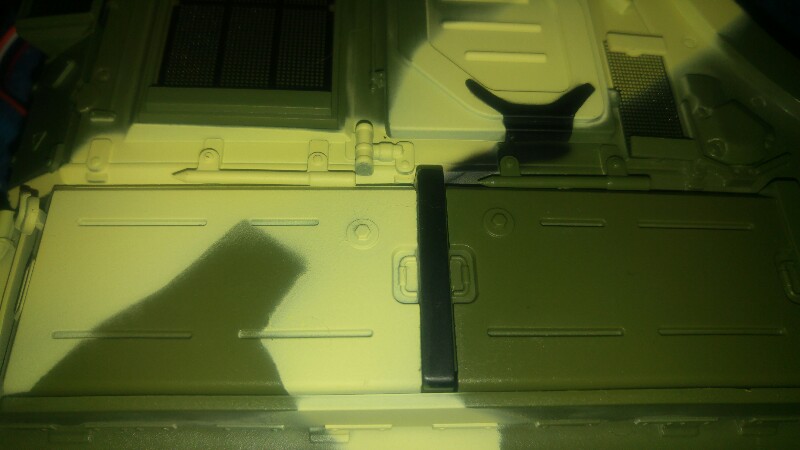

Fase molto semplice... Prendiamo la copertura dei cingoli, la adagiamo sullo scafo, giriamo sottosopra e fissiamo con le viti

Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_212640-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_213136-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 04-10-17, 03:25 PM   #22
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 26

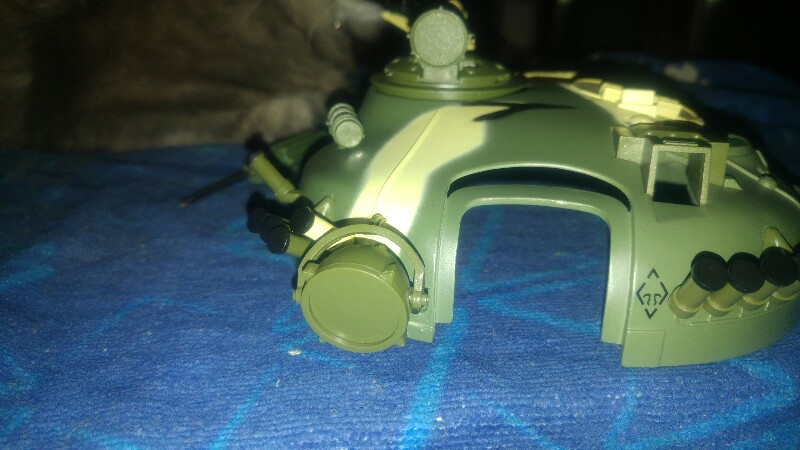

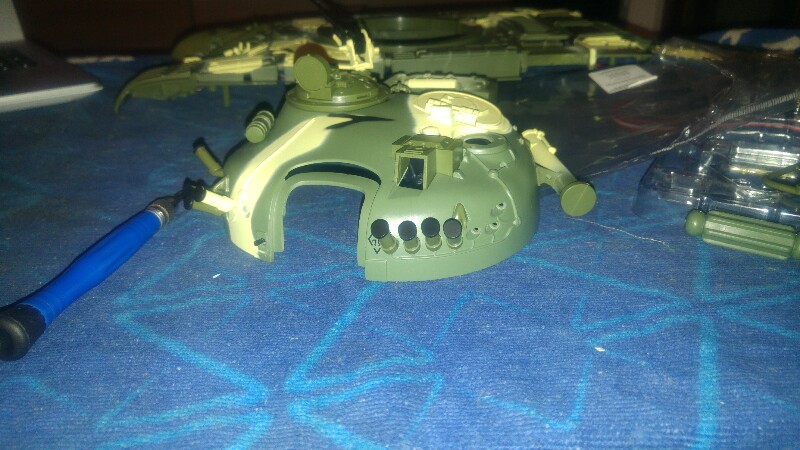

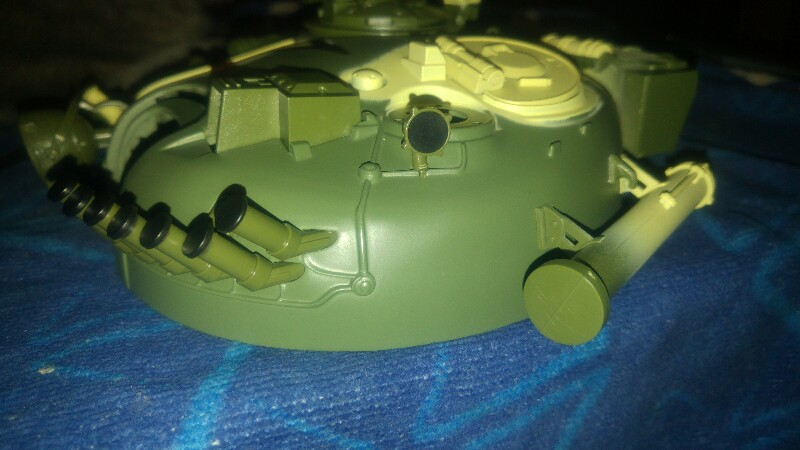

Tanti bei componenti per aumentare il realismo della torretta... Che non ci serviranno in questa fase...

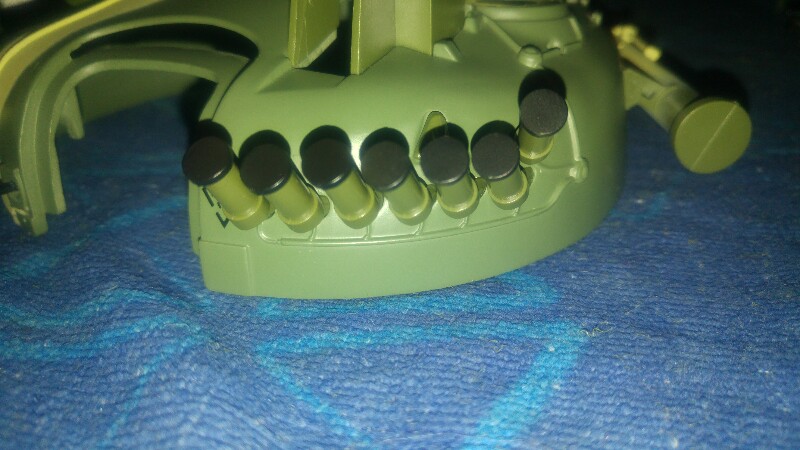

Recuperiamo i fumogeni che erano arrivati con l'uscita 9.

Facendo attenzione all'ordine stampato sui pezzi e consultando le relative fasi sul manuale, procediamo all'inserimento dei lanciafumogeni sulla torretta, fissandoli con le apposite viti. Ripuliamo, prima di inserirli, i perni dei fumogeni dai residui della fase di stampaggio



Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_215344-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_220812-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...

Ultima modifica di cava; 04-10-17 a 03:31 PM
cava non  in linea   Rispondi quotando
Vecchio 04-10-17, 04:00 PM   #23
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 27

Maglie dei cingoli (messe da parte), 11a ruota portante (messa da parte) e penultima sezione del parafango sinistro



Come al solito, appoggiamo il parafango sullo scafo, giriamo sottosopra e fissiamolo con le viti

Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_220959-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_221218-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 04-10-17, 04:08 PM   #24
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 28

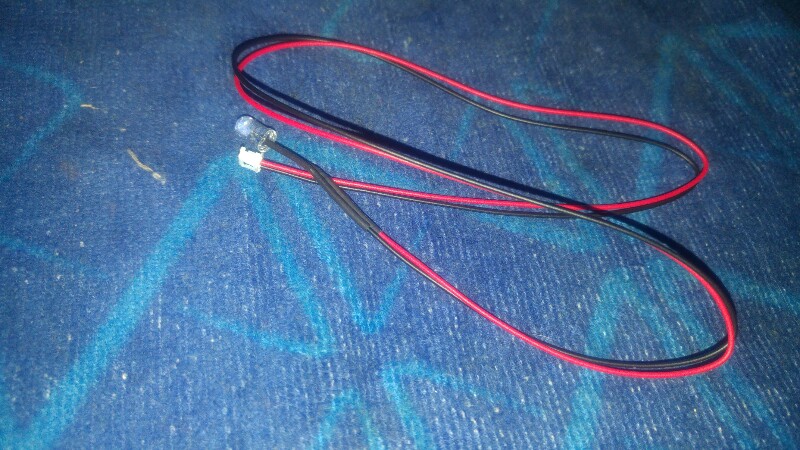

Eccoci fornito il led che simula lo sparo del cannone. Da appartare, lo useremo pi avanti

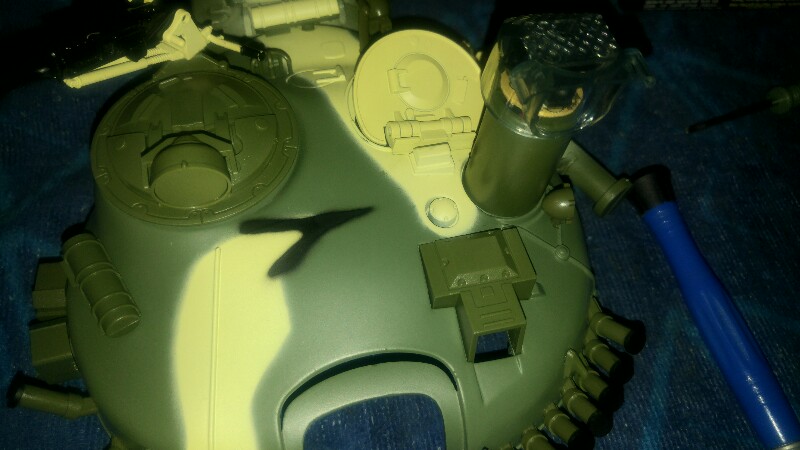

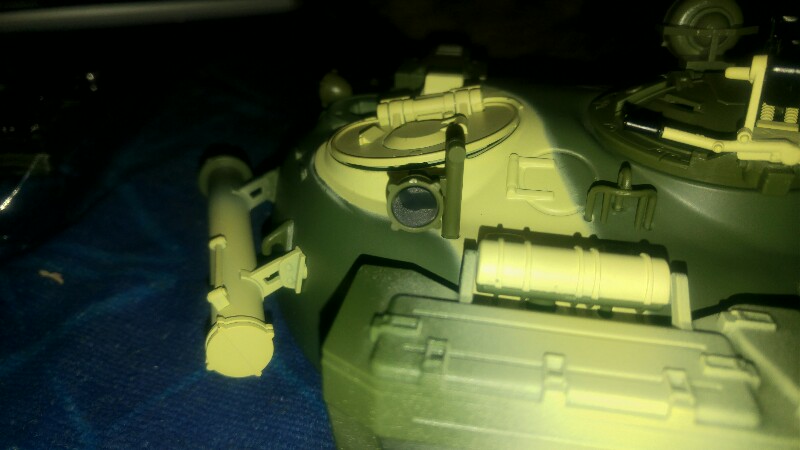

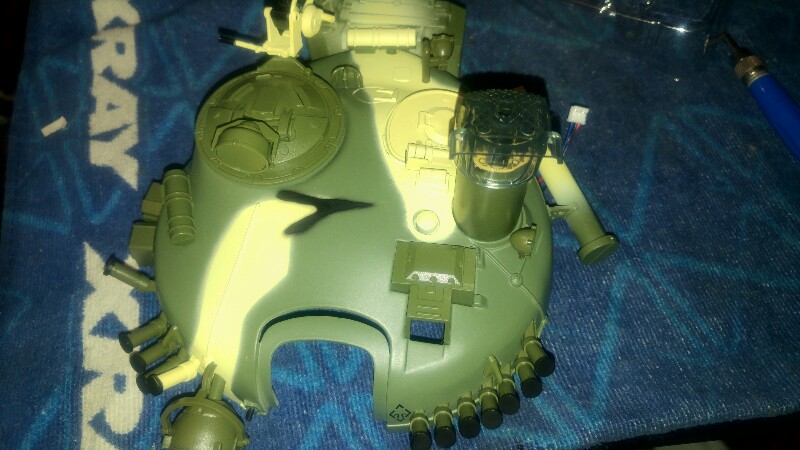

Proseguiamo invece col montare sulla torretta i componenti forniti in precedenza per aumentare il realismo. Come consigliato dal manuale, inserite prima le viti dall'interno della torretta per avere una guida e fate combaciare i tubi sagomati con i fori sulla torretta





Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_222018-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_222241-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171001_222544-800x450.jpg

__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 16-10-17, 04:48 PM   #25
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 29 - Uscita 7

Eccoci qu per una nuova uscita del nostro carro armato.

Le istruzioni possiamo scaricarle dal seguente link:

https://www.model-space.com/it/amfil.../file_id/3191/

Ho modificato il primo post, perch le buone idee arrivano alla fine.... Viste le tante viti e le minuterie in giro, ho preso un paio di scatolette multiscomparto dove porre le varie viti, rondelle etc separate per tipo (cosa che faccio da anni sulle RC, ma qu mi sono completamente dimenticato...)

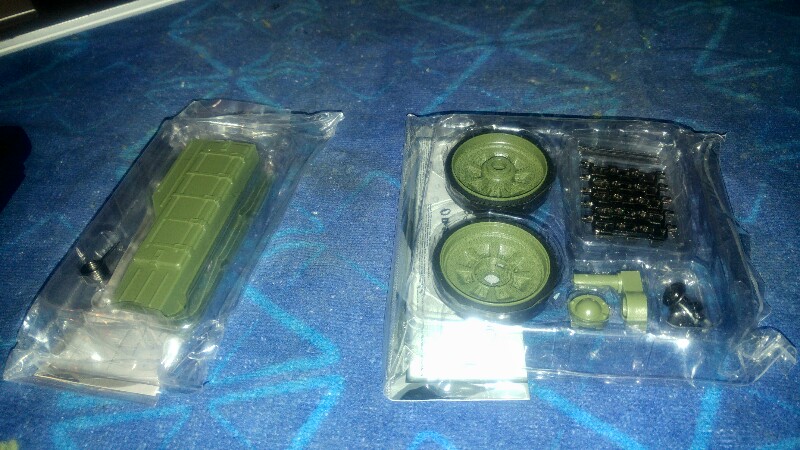

Con questo pacchetto abbiamo le classiche maglie dei cingoli, la dodicesima ruota completa delle varie parti e minuteria e l'ultima sezione del parafango sinistro.

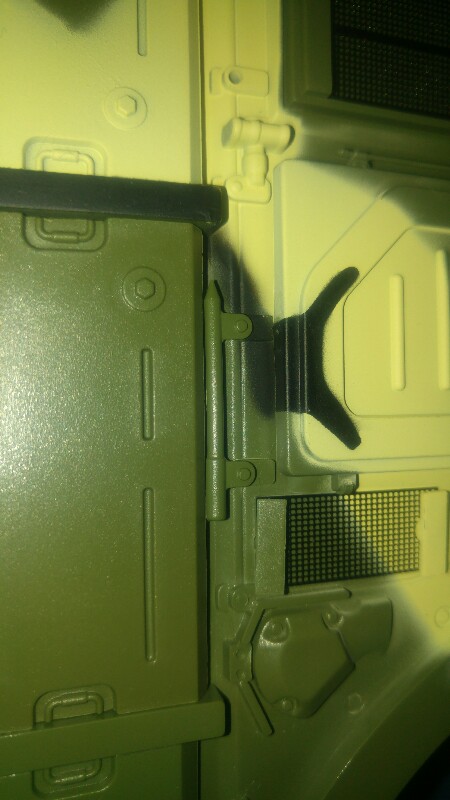

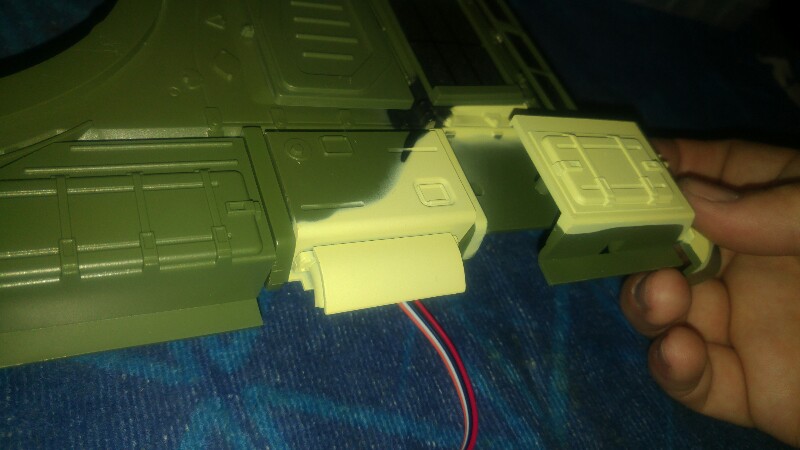

Recuperiamo dal blister 15 i due maniglioni ed agganciamoli sullo scafo rispettando i colori. I manigliorni entrano sforzando, credo che il ciano non serva...



fate attenzione a rivolgere le punte verso il retro del mezzo

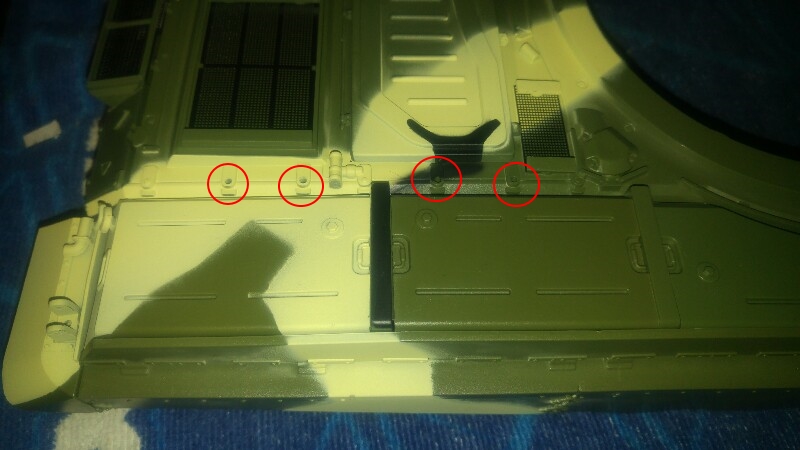

Prendiamo ora l'ultimo pezzo del parafanghi e poggiamolo sullo scafo



Giriamo lo scafo e fissiamo il parafango con le due viti



Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_221304-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_221748-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_221854-450x800.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_221937-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_221953-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222009-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222119-450x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222229-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_215252-800x450.jpg

__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 16-10-17, 11:49 PM   #26
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 30

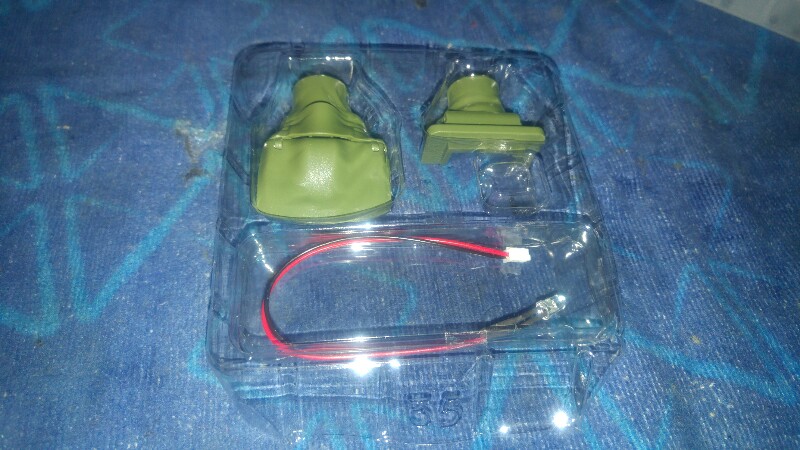

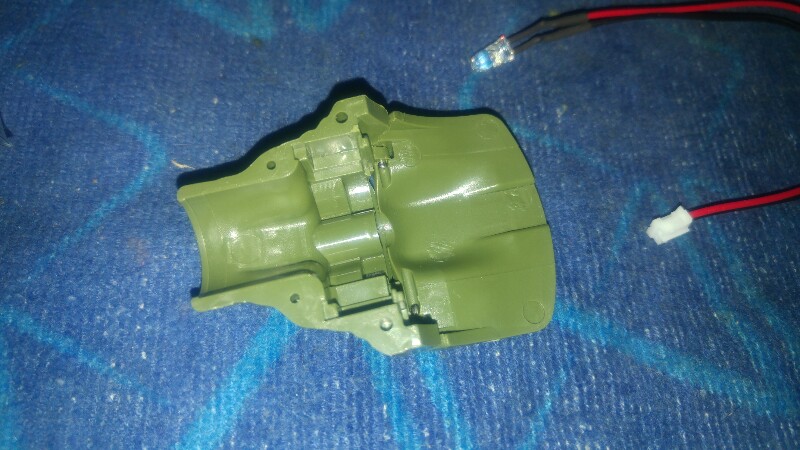

Troviamo ora lo scudo da montare sul cannone tra lo stesso e la torretta, insieme al diodo che emette il fascio infrarossi dello sparo



Appoggiamo la parte superiore dello scudo sul piano, sottosopra

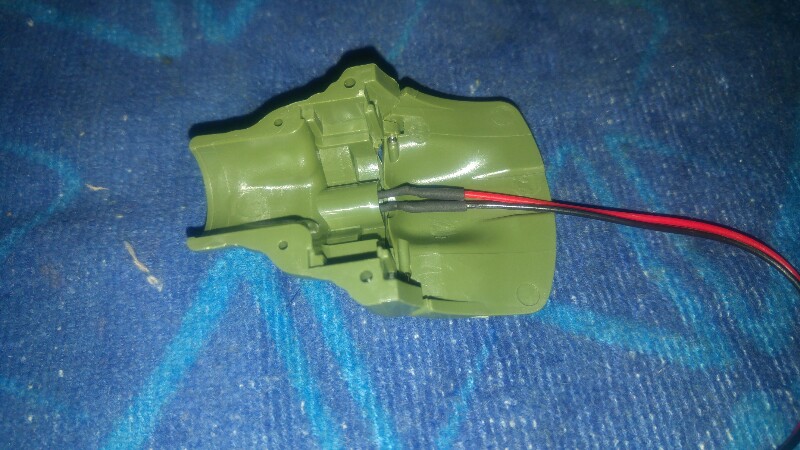

Infiliamo l'emettitore nel foro. Non ci sono sistemi di fissaggio e non si incastra a forza



Casualmente avevo la borsa di fianco con il silicone nero per alte temperature... Non importano le temperature, ma il colore nero (o trasparente) va bene. una goccia ed fissato

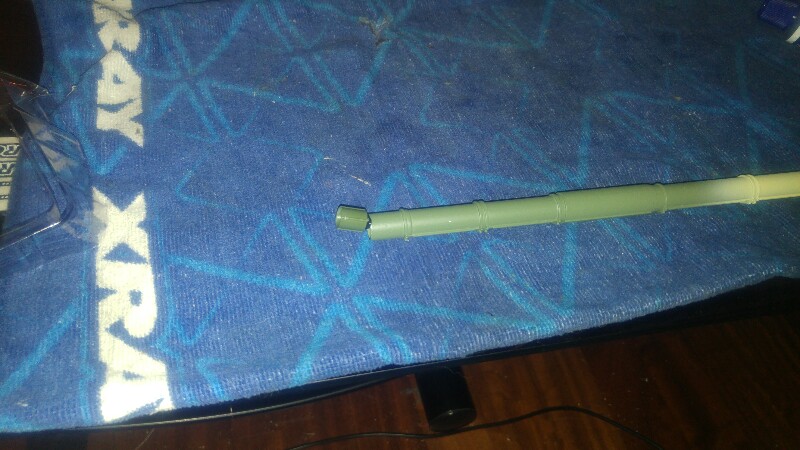

Prendiamo il led che simula lo sparo.

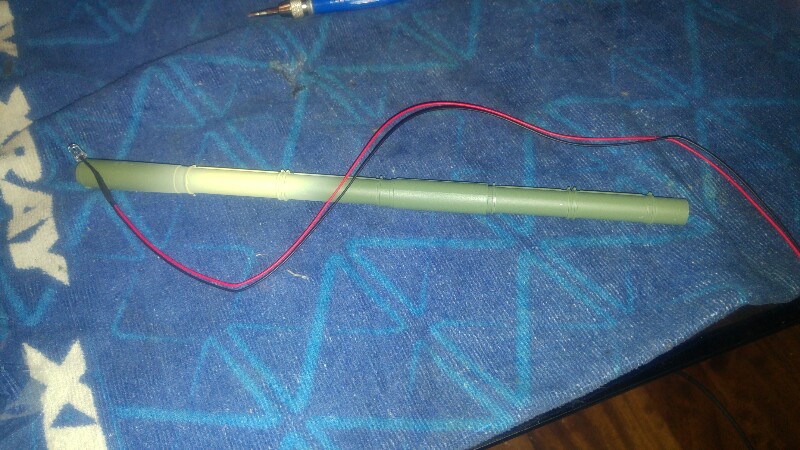

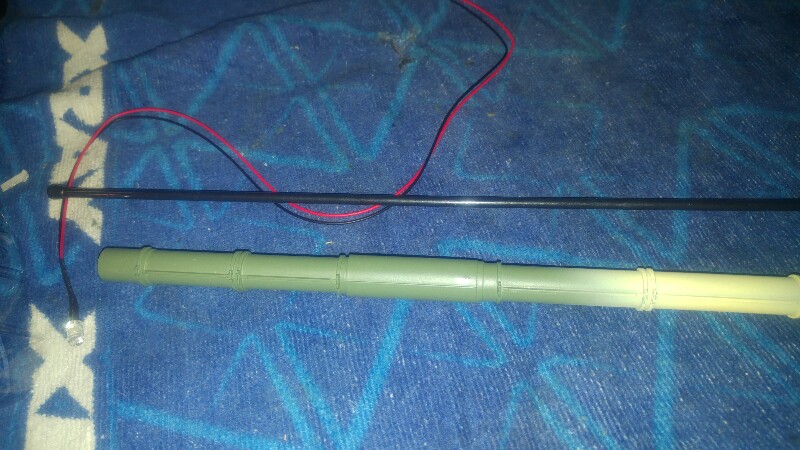

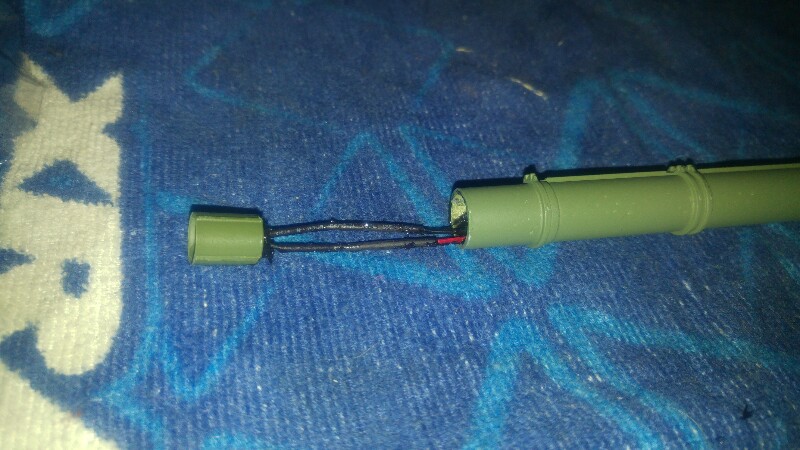

In manuale segnala di inserirlo fino in fondo al cannone, centrare il foro all'estremit opposta aiutandosi con un bastoncino o simili....





Considerando l'orario in cui ho effettuato il montaggio e la scarsit di fortuna nell'aggancio, ho dovuto usare l'ingegno. Spingendo con il tubetto per fissare il LED, ho scoperto che la parte terminale esce dal cannone, rendendo molto pi facile il montaggio



Anche qu, per sicurezza, ho fissato il LED con una goccia di silicone

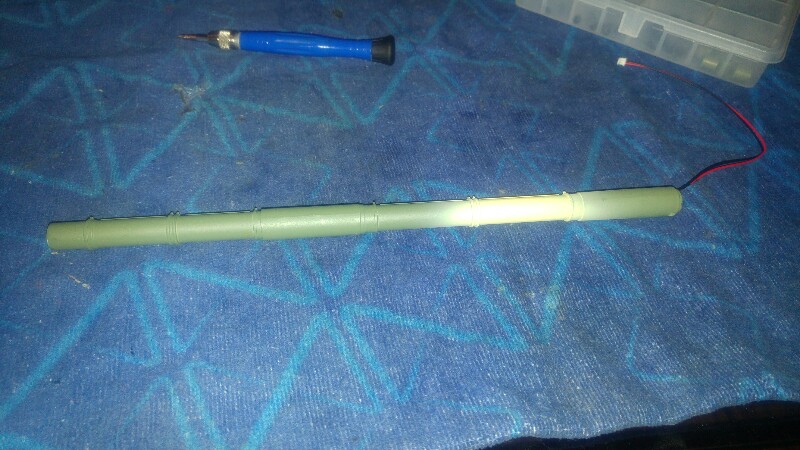

Reinseriamo quindi la bocca di fuco nel cannone e siamo pronti



Per concludere potete andare avanti a montare i cingoli...
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222355-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222504-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222533-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222903-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_222959-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_223114-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_223319-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_223431-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_223537-800x450.jpg

__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 17-10-17, 12:09 AM   #27
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 31

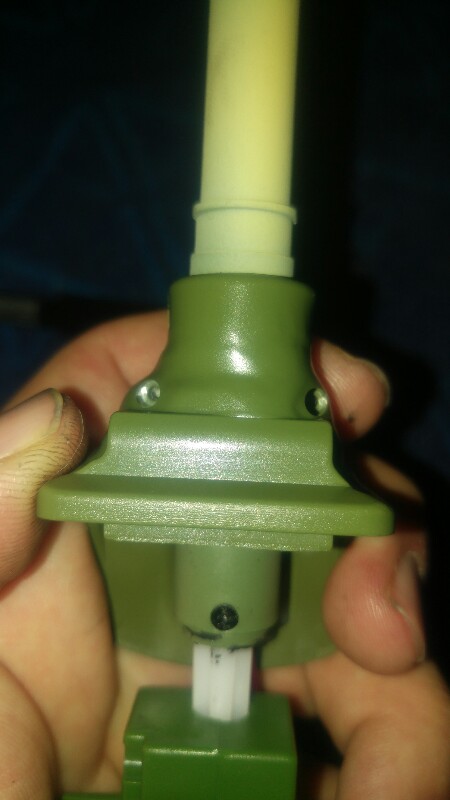

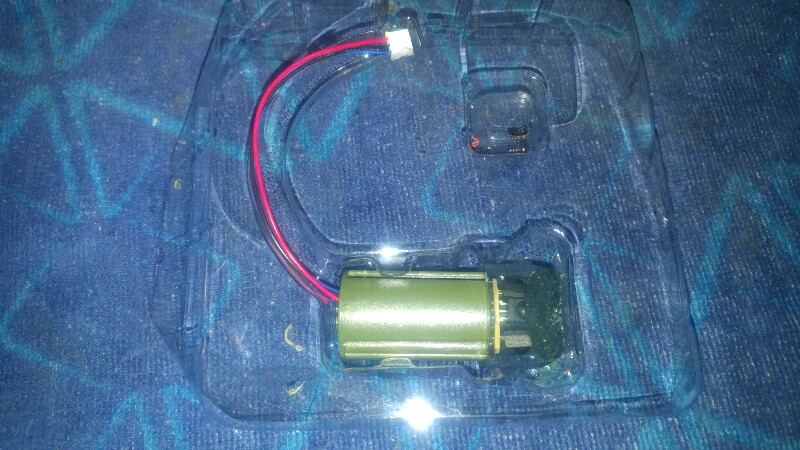

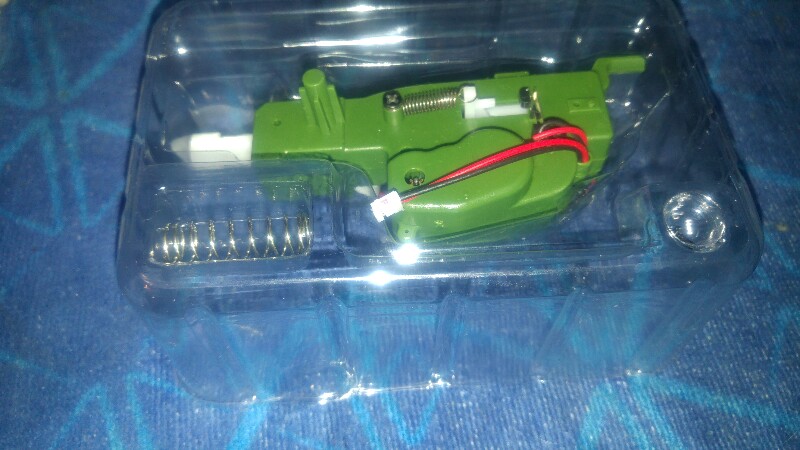

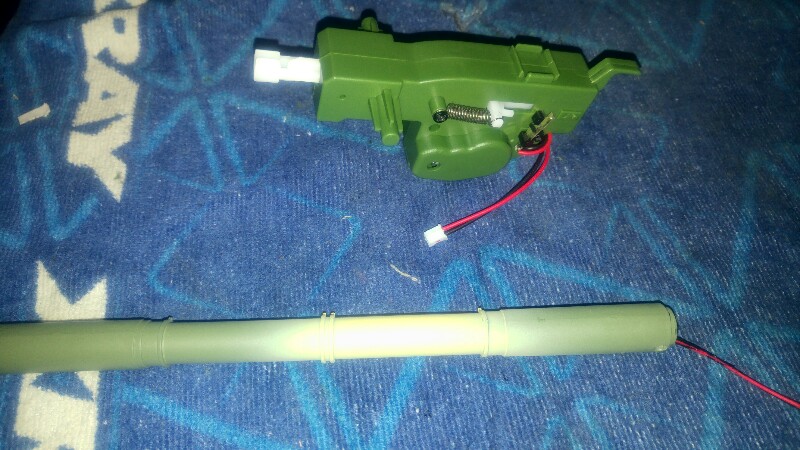

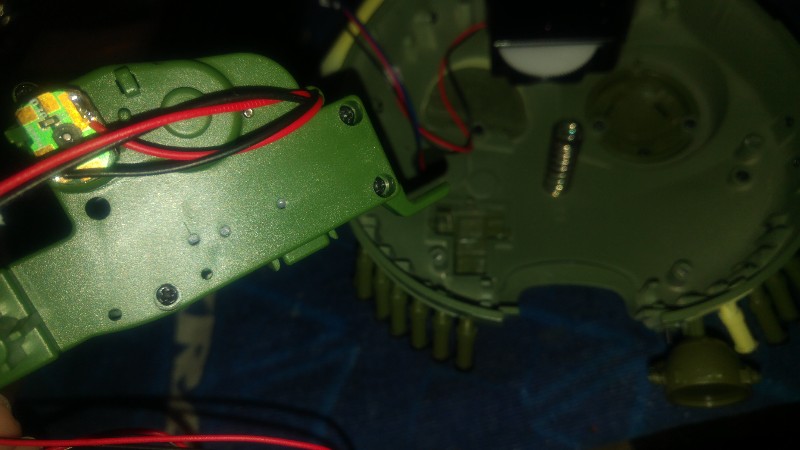

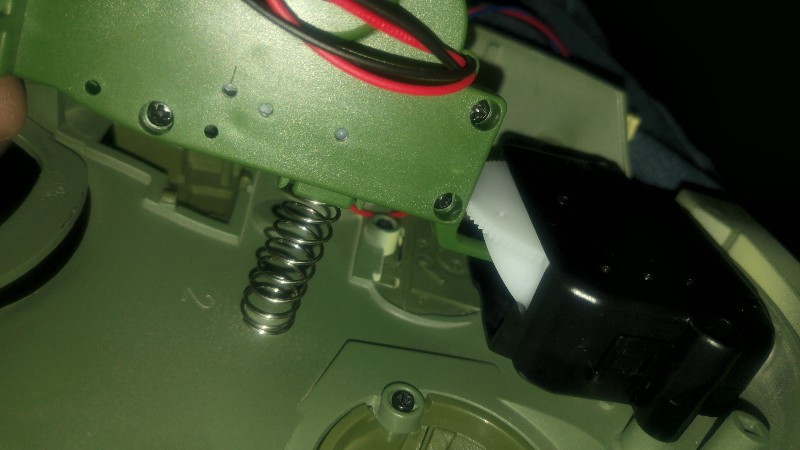

Continuiamo ad operare sul cannone, con il meccanismo che simula il rinculo dello sparo e la molla dell'alzata (da mettere via per ora)

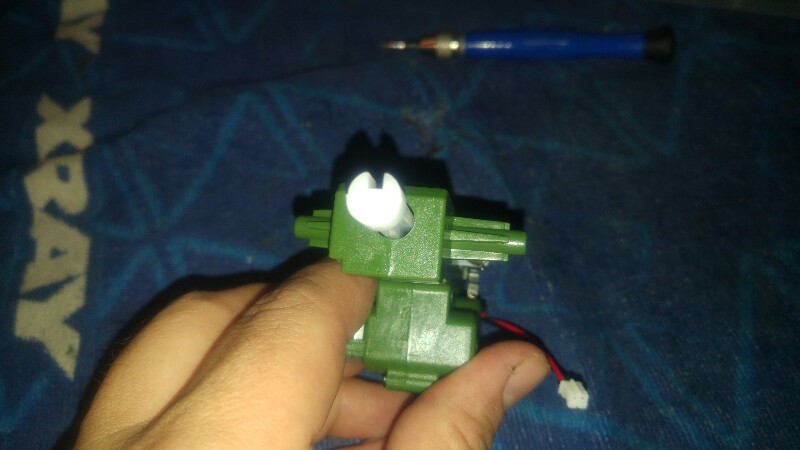

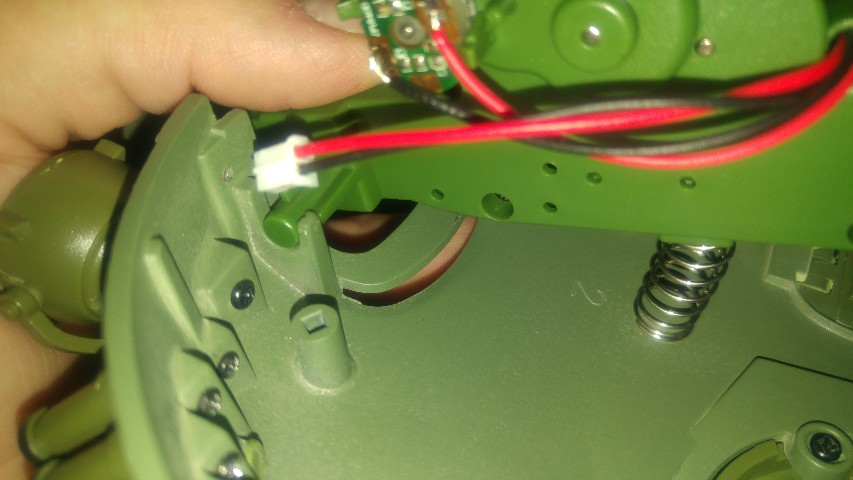

Sulla parte mobile troviamo una scanalatura in cui far passare i cavi del led della vampa di fuoco.

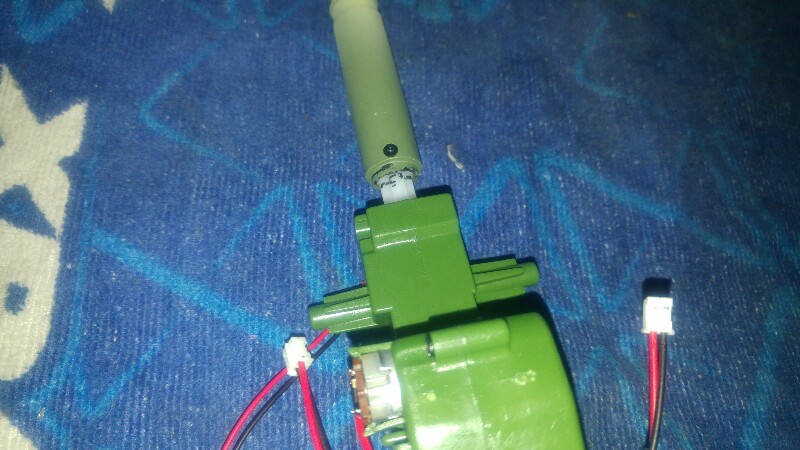

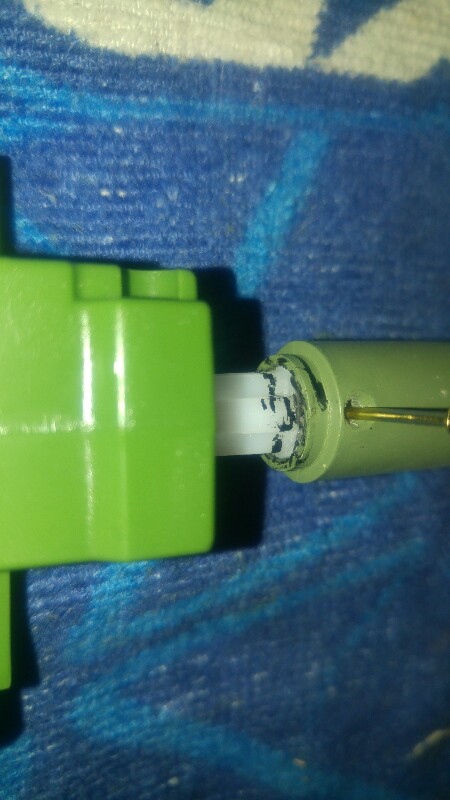

Inseriamo il cannone nel meccanismo di rinculo. Il manuale consiglia di allinare i due componenti con un punteruolo. Non avendolo, ho optato per un chiodo. Visto che il montaggio temporaneo e dovremo poi sostituire il chiodo con la vite in dotazione, ho segnato con un pennarello sul meccanismo di rinculo la posizione del cannone.

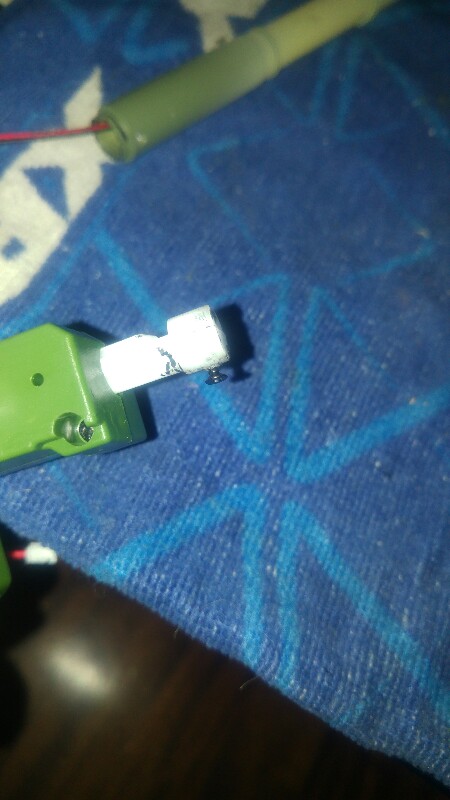

Sfiliamo il cannone e filettiamo il foro sul meccanismo di rinculo, per facilitare poi il montaggio

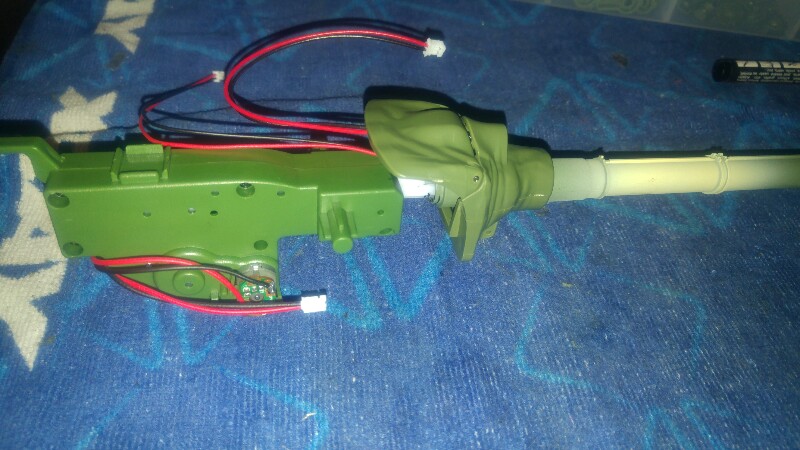

Fissiamo ora il cannone al meccanismo di rinculo



Uniamo le due parti dello scudo sul cannone



Uniamo le due parti con le viti ed abbiamo finito

Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_224419-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_224542-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_224622-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_224650-450x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_225145-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_225428-450x800.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_225606-450x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_225737-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230025-450x800.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230134-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 17-10-17, 12:21 AM   #28
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 32

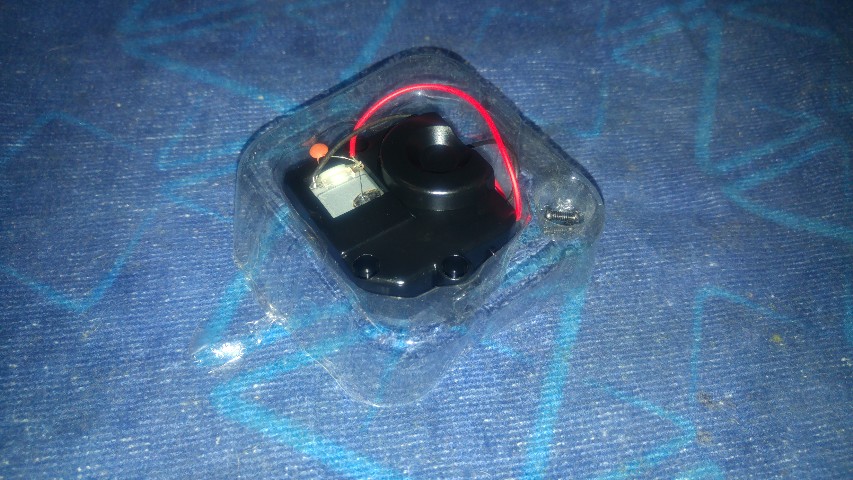

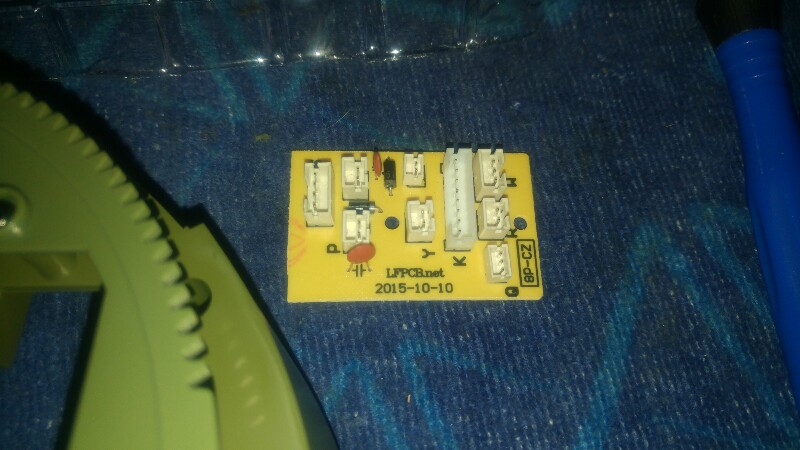

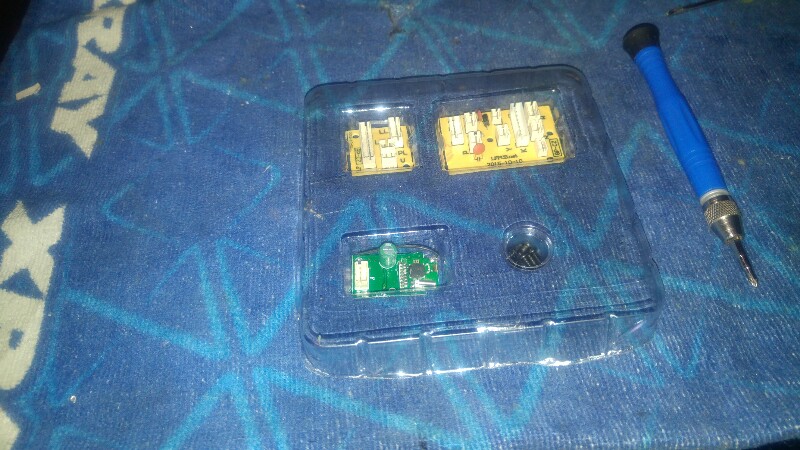

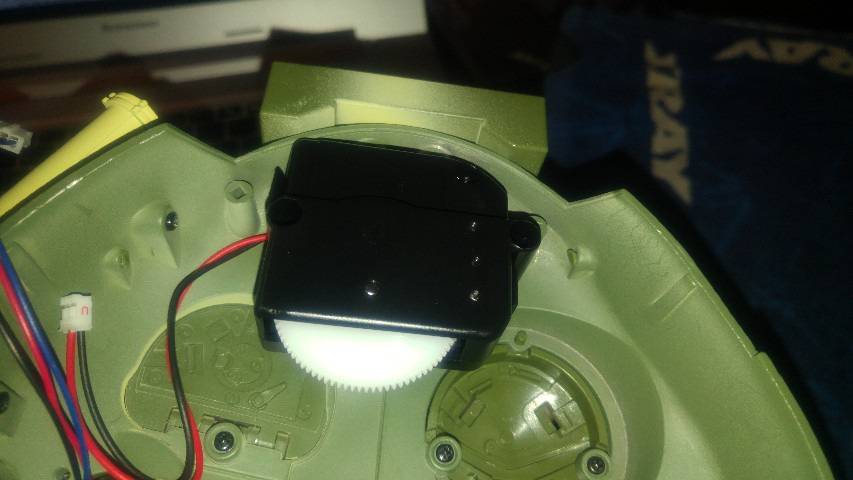

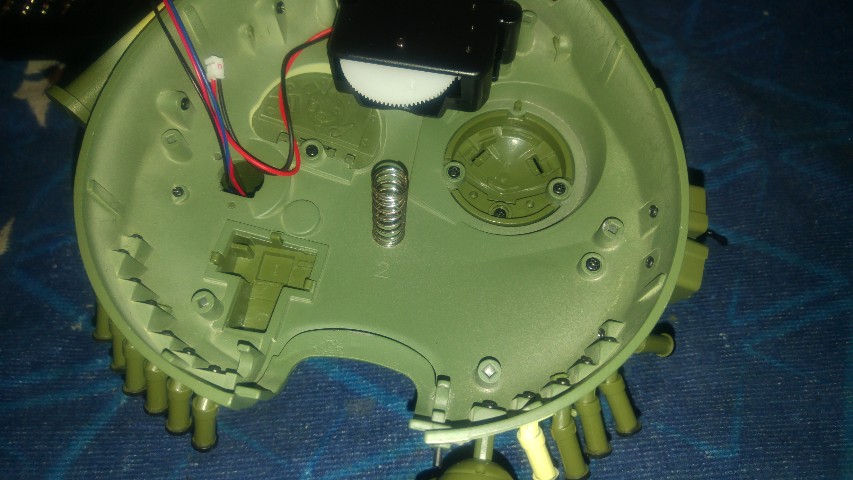

Proseguiamo con l'elettronica della torretta. Stavolta abbiamo il ricevitore infrarossi. Quello che, quando "giochiamo" alla guerra con un altro carro, ci informa se siamo stati colpiti

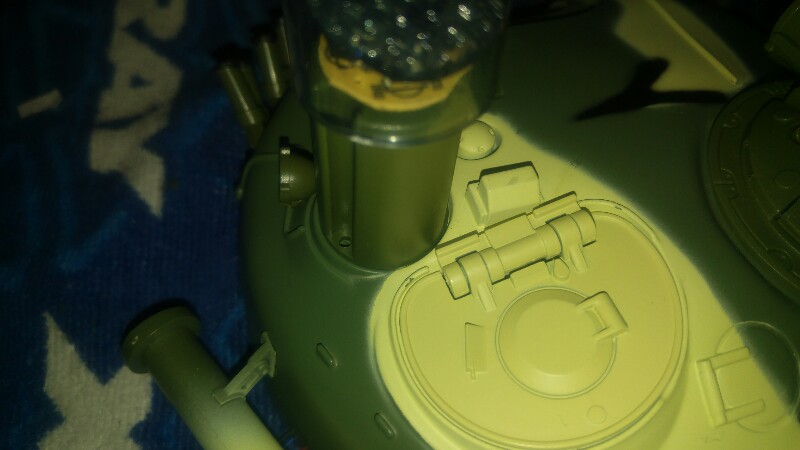

Prendiamo la torretta. Sulla sommit troviamo un portello aperto con 3 piccoli fori



Facciamo passare nel buco il cavo del ricevitore ed allineiamolo (vista la forma, si fa abbastanza semplicemente)



Ai lati troviamo due scanalature dove far passare il cacciavite per fissare la torretta con le 2 viti in dotazione



Ed anche per stavolta, abbiamo finito

Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230241-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230321-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230402-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230437-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230605-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 17-10-17, 12:35 AM   #29
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 33

Si continua con l'elettronica. Abbiamo in questa uscita le schede relative alla gestione della torretta, alla gestione dello scafo e la terza la scheda della ricevente



Partiamo dalla scheda di gestione della torretta. Recuperiamo la base della torretta (quella "ad ingranaggio") e giriamola sottosopra



Adanciamo la scheda alla base della torretta. Attenzione che i contatti della scheda andranno ad impattare sulla plastica della base



Fissiamo la scheda con 2 viti



Ora passiamo alla scheda di gestione dello scafo e poniamola sull'area deputata



In caso di contatti simili, troviamo sia sulla presa che sulla spinetta relativa una sigla che li accoppia



Per avere un'idea dei collegamenti, ho attaccato i due cavi disponibili sullo scafo



Ora dobbiamo fissare la gonna di sinistra. Per facilitare un po' le cose, ho smontato la presa d'aria che era stata montata in fabbrica



Procediamo come abbiamo fatto per il lato destro. Ed abbiamo completato per ora il montaggio
Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_230759-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_231042-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_231108-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_231423-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_231539-450x800.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_231700-450x800.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_231941-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171015_232410-800x450.jpg
__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Vecchio 27-11-17, 01:34 PM   #30
Moderatore

L'avatar di cava

Registrato dal: Jan 2009
residenza: Como
Messaggi: 11,921
cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!cava  una fonte luminosa a cui riferirsi!
predefinito Blister 34 - Uscita 8

Ciao ragazzi. Ecco arrivata l'uscita n8

Le istruzioni le potete trovare all'indirizzo
https://www.model-space.com/it/amfil.../file_id/3099/

Purtroppo questa uscita avr un montaggio molto breve in quanto solo questo blister n 34 (fase 39) assemblabile. Per tutti gli altri necessario lo scafo che sar fornito molto pi avanti... Quindi non possiamo andare oltre

In questo blister troviamo il meccanismo che regola l'alzata del cannone



Prendiamo la torretta, giriamola sottosopra facendo molta attenzione al sensore. nella parte posteriore troviamo i perni dove dovremo fissare il sistema di alzata



appoggiamo il sistema di alzata e fissiamolo con le tre viti fornite



posizioniamo la molla di rialzo




Prendiamo il cannone ed orientiamo il perno verso il sopra dellla torretta



Agganciamo il perno al meccanismo dell'alzata



ed appoggiamo il perno allo scanso anteriore. Purtroppo fintanto che non chiudiamo la torretta non possiamo posizionarlo saldamente

Icone allegate
[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_221629-853x480.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_221718-853x480.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_221801-853x480.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_222157-853x480.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_222207-853x480.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_222318-800x450.jpg

[WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_222508-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_222600-800x450.jpg   [WIP] Carro armato russo T-72 in scala 1:16 - ModelSpace DeAgostini-20171112_222640-853x480.jpg

__________________
Chi scrive sul forum non viene pagato, non obbligato e non presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
cava non  in linea   Rispondi quotando
Rispondi

Tag
deagostini, modelspace, recensione, tank, wip

Strumenti della discussione

Regole d'invio
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code attivo
Le smilie sono attive
Il codice IMG attivo
il codice HTML disattivato
Trackbacks are attivo
Pingbacks are attivo
Refbacks are disattivato


Discussioni simili
Discussione Ha iniziato questa discussione Forum Risposte Ultimo messaggio
Costruisci il carro armato russo T-72 - ModelSpace DeAgostini DeAgostini News dal mondo del modellismo 2 12-03-17 04:50 PM
Carro armato radiocomandato Skino Robot-Mania 3 29-06-15 10:34 AM
Carro armato TIGER in scala 1:5 con motore 12 cilindri murdock Statico - Kits, Info e Varie 1 28-01-14 07:52 PM
(carro armato) semovente M109/L otello84 Statico Work in Progress 30 15-08-13 01:04 AM
Carro armato Heng Long Gerardo Off Topic 5 01-04-12 07:52 PM


Tutti gli orari sono GMT +2. Attualmente sono le 05:40 PM.


Chi Siamo | Pubblicit | Scambio banner | Disclaimer | Regolamento | P.IVA 00319251203
Disponibile su App Store Disponibile su Google Play
