[AUTO] Lancia Stratos gr. 4 1/12 Nitto

[Giors]

Buon giorno a tutti. Come da titolo sono alle prese con la riproduzione di una Lancia Stratos gr. 4 privata partendo dal modello della nitto.
Diciamo che come predecessore del doyusha non è il massimo e soprattutto la differenza più vistosa rispetto alla gr.4 sono i passaruota posteriori.
So di tirarmi dietro tante critiche perché la macchina è una di quelle che hanno scritto la storia dei rally e ancora oggi sentirla girare fa venire la pelle d oca. Ci sono sicuramente particolari che ho curato meno di altri ma come al solito bisogna trovare un compromesso che vada bene per tutti.
La prima cosa che ho fatto è stata lavorare sui passaruota posteriori. Forse sottovalutando alcune linee.
Ho svuotato la bombatura tondeggiante del modello mantenendo però l arco della ruota come riferimento


Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net

[Giors]

Il kit ricevuto per fare il lavoro era già iniziato e mancante di alcuni pezzi quindi nei primi giorni di lavoro ho anche fatto una sorta di inventario per capire quanti pezzi erano mancanti.
Per fortuna solo parte dell' avantreno.


Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net

[Giors]

Iniziando a lavorare sul motore ovviamente mi sono reso conto di differenze importanti e tranne i coperchi delle valvole il resto è stato fatto o modificato cercando di renderlo più simile possibile all' auto vera.
Tornito e fresato le scanalature dei dischi freno, iniziato a verniciare ed assemblare il blocco motore.
L alternatore e stato modificato e spostato dal lato opposto. Ho tornito e fresato la puleggia collegata e fatto la staffa di sostegno


Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net

[Giors]

arrivato poi il momento degli scarichi. rifatto completamente quello lato posteriore dell'auto e modificato in parte quello lato abitacolo

[Giors]

prime prove d'insieme per valutare anche gli ingombri.
guardando però i terminali del kit mi sono sembrati un po' sproporzionati così ho cercato di tornirli dal pieno...lavoro trovato per niente facile

[mirage]

Altro wip pazzesco! Complimenti è una delle più belle auto di tutti i tempi, poi,in 1/12 (nelle mani giuste) sarà pazzesca, seguo con molto interesse.

[deepblue]

Wow, bel lavoro!
Perdona la curiosità: con cosa hai realizzato i tubi degli scarichi?

[Giors]

Originariamente inviata da deepblue

Wow, bel lavoro!
Perdona la curiosità: con cosa hai realizzato i tubi degli scarichi?

ciao. i tubi degli scarichi sono fatti con del tubo di plasticard con all'interno infilato del filo di ferro per far si di tenere la piega ed evitare lo strozzamento

[Giors]

Originariamente inviata da deepblue

Wow, bel lavoro!
Perdona la curiosità: con cosa hai realizzato i tubi degli scarichi?

ma che mani giuste

[Giors]

sono passato poi alla costruzione del filtro della benzina da un blocchetto di resina avanzato e un po di plasticard. fatto anche i tubi e i raccordi. mentre c'ero ho fatto anche le 2 bobine. tutti pezzi di cui il kit non è fornito ma che si vedono parecchio nel vano motore

[Giors]

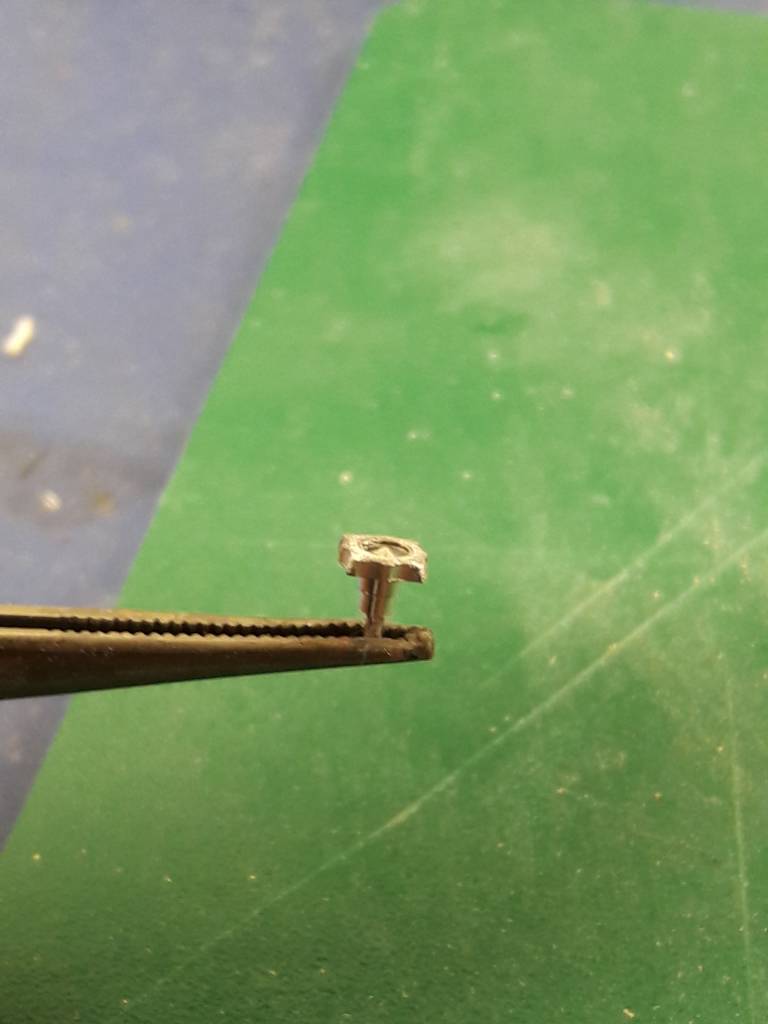

Nel vano motore resta anche in bella vista la vaschetta dell' acqua. Anche questa con resina e plasticard. Il tappo invece è tornito e fresato da un tondo di alluminio


Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net

[Giors]

Altro pezzo a cui ho dedicato un Po di tempo è stato l air box. Il kit ha la scatola rettangolare con le retine intorno a coprire i tromboncini. L air box lo sostituisce.
Partito da una saponetta di resina piena ho fatto la fresatura rettangolare per incastrare la base dei tromboncini. Poi ho svuotato l interno, fatto i fori per i 2 tubi di raccordo e iniziato a lavorare sulla forma

Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net

[aessio85]

A dire lavoro certosino è dir poco, Complimenti

Inviato con il mio WAS-LX1A - Scarica l‘app del Forum di Modellismo.net

[Giors]

Sempre nel vano motore ho rifatto e spostato sia la batteria che il suo vano.

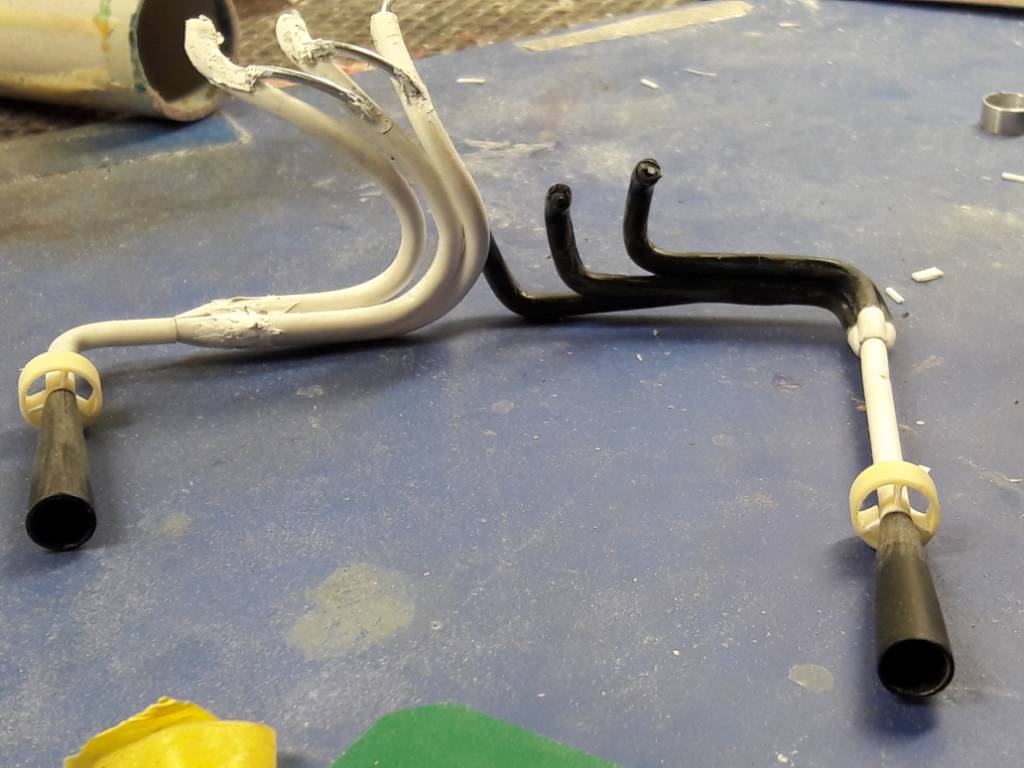

Nel mentre ho fatto anche i 2 anelli da inserire sugli scarichi. Lavoro delicato. Tornito un tondino di resina, creato l anello e incastrato in tu tondo sempre di resina dove ho fresato i tre Incavi in cui inserire le 3 alette poi incollate. Delicato da maneggiare ma è l unico modo che mi è venuto in mente per incollare le 3 alette nella posizione corretta e che una volta montato sullo scarico il tubo rimanesse al centro dell' anello

Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net

[mirage]

Originariamente inviata da Giors

ma che mani giuste

Le tue.
