Vecchio 19-10-10, 03:13 PM   #1
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito cerniere dei sabordi

ottima idea Tuvok, ecco qua il topic specifico, così possiamo scatenarci!

Pier

Ultima modifica di pimini; 12-11-10 a 03:21 PM
pimini non è in linea   Rispondi quotando
Vecchio 19-10-10, 04:27 PM   #2
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,765
Tuvok inizia ad ingranare.
predefinito

Bene Pier, stasera ti posto le mie misure (dei sabordi intendo), e se Zak ha del materiale di come potessero essere le cerniere dei sabordi del 1600 inglesi mi farebbe cosa grata.
Tuvok non è in linea   Rispondi quotando
Vecchio 19-10-10, 04:37 PM   #3
Utente Senior

L'avatar di lucas0266

Registrato dal: Aug 2010
residenza: PISA
Messaggi: 1,321
lucas0266 inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da Tuvok Visualizza il messaggio
Bene Pier, stasera ti posto le mie misure (dei sabordi intendo), e se Zak ha del materiale di come potessero essere le cerniere dei sabordi del 1600 inglesi mi farebbe cosa grata.
Ciao Pier, quoto in pieno Tuvok,
e dato che facciamo lo stesso modello e più o meno siamo allo stesso punto, mi metto anch'io in lista per le cerniere e quant'altro più siamo che facciamo gli stessi pezzi e meno si spende giusto?
Grazie del sacrificio
Ciao..........Luca
lucas0266 non è in linea   Rispondi quotando
Vecchio 19-10-10, 05:17 PM   #4
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da lucas0266 Visualizza il messaggio
più siamo che facciamo gli stessi pezzi e meno si spende giusto? k:
Ciao..........luca
giusto!
pimini non è in linea   Rispondi quotando
Vecchio 19-10-10, 05:56 PM   #5
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 797
zakimor è un newbie...
predefinito

le bandelle per soleil e altri vascelli del 600 ve le ho postate già.
ecco le bandelle della sovereign nel modello di a.molle ed un campionario di cerniere di modelli antichi tratto da"navy board ship models":
dalla A alla C sono il prince(1670),un quarto rango(1682),il boyne(1692).
il resto sono del 700.
vanno prese con le molle perchè troppo larghe e con pochi chiodi....
Icone allegate
cerniere dei sabordi-royal-sovereign-di-.molle1-48-16-.jpg.jpg
Visite: 2042
Dimensione:   51.3 KB
ID: 90062   cerniere dei sabordi-bandelle-inglesi-xvii-sec..jpg
__________________
ich bin der Admiral......haben Sie mich erkannt?
zakimor non è in linea   Rispondi quotando
Vecchio 19-10-10, 07:18 PM   #6
Utente Senior

L'avatar di Mario97

Registrato dal: Aug 2009
residenza: Torino
Messaggi: 1,665
Mario97 è un newbie...
predefinito

Ciao Pier!

Voglio proprio vedere cosa combini!
__________________
"Il cielo stellato sopra di me, la legge morale dentro di me." Immanuel Kant.
Mario97 non è in linea   Rispondi quotando
Vecchio 19-10-10, 10:58 PM   #7
Utente

L'avatar di Kraken

Registrato dal: Jun 2010
residenza: Padova
Messaggi: 787
Kraken è un newbie...
predefinito

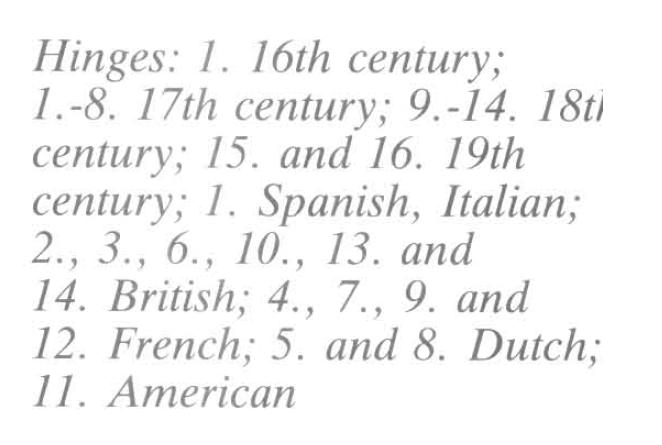

Se vi può servire ho trovato questi disegni, la seconda immagine è la legenda:

Paolo.
Icone allegate
cerniere dei sabordi-bandelle-varie.jpg   cerniere dei sabordi-bandelle-varie-legenda.jpg
Kraken non è in linea   Rispondi quotando
Vecchio 20-10-10, 12:23 AM   #8
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 797
zakimor è un newbie...
predefinito

Quote:
Originariamente inviata da Kraken Visualizza il messaggio
Se vi può servire ho trovato questi disegni, la seconda immagine è la legenda:

Paolo.

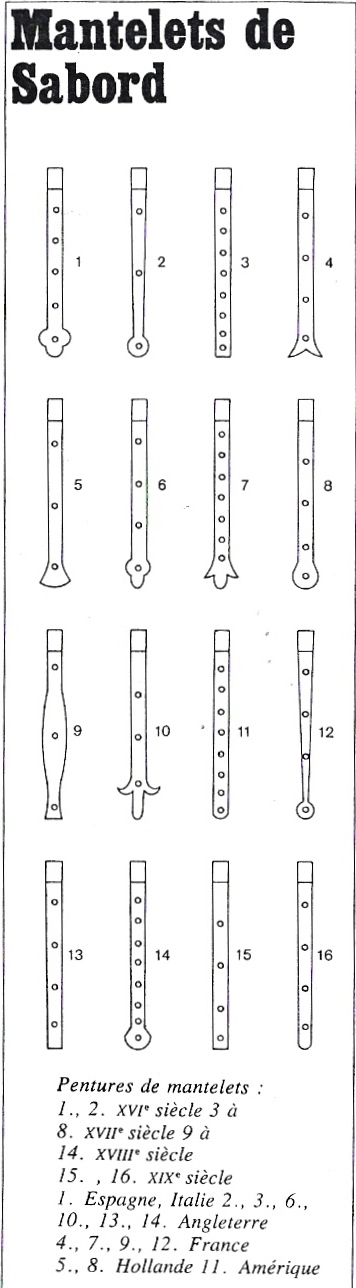

mi hai preceduto...è wolfram zu mondfeld.....
"encyclopedie navale des modeles reduits"....me ne sono ricordato poco fa..telepatia?
ecco qua:
la 7 potrebbe andar bene per la soleil royal,la 6 per il prince,la 10 per la sovrana.....soddisfatti?
Icone allegate
cerniere dei sabordi-bandelle-di-varie-epoche-e-nazioni.jpg
__________________
ich bin der Admiral......haben Sie mich erkannt?

Ultima modifica di zakimor; 20-10-10 a 12:26 AM
zakimor non è in linea   Rispondi quotando
Vecchio 20-10-10, 07:33 AM   #9
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,765
Tuvok inizia ad ingranare.
predefinito

Grazie Zak e Paolo! Direi documentazione ottima e precisa!

Alex
Tuvok non è in linea   Rispondi quotando
Vecchio 20-10-10, 08:18 AM   #10
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 797
zakimor è un newbie...
predefinito

Quote:
Originariamente inviata da Tuvok Visualizza il messaggio
Grazie Zak e Paolo! Direi documentazione ottima e precisa!

Alex
ovviamente occorreranno misure via via più piccole per le batterie basse,medie ed alte.

poi vi mostro un sistema per realizzare gli arpioni senza usare fusioni e quant'altro.
bastano degli anelli con gambo finissimi (quelli in rame della mantua) un filo di ottone non troppo sottile,un minitrapano con una punta a disco diamantata e l'attak....
guardate il risultato finale(non fate caso al pulviscolo che si vede...va rimosso con un pennellino asciutto a modello finito).....ovviamente il tutto alla fine si dipinge di nero opaco a smalto.
Icone allegate
cerniere dei sabordi-dscn0783.jpg   cerniere dei sabordi-dettagli-portelli.jpg   cerniere dei sabordi-dettagli-portelli-1-.jpg.JPG
Visite: 506
Dimensione:   20.6 KB
ID: 90129

__________________
ich bin der Admiral......haben Sie mich erkannt?

Ultima modifica di zakimor; 20-10-10 a 08:20 AM
zakimor non è in linea   Rispondi quotando
Vecchio 20-10-10, 09:48 AM   #11
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

grazie amici per la documentazione, veramente eccezionale!
Per gli anellini con gambo da usare per la parte fissa della cerniera, posso fare anche quelli in fotoincisione, basta decidere il diametro interno (0.5 mm ???) ed esterno ....
Per quanto riguarda le dimensioni delle bandelle (lunghezza e larghezza) ho chiesto appunto le dimensioni dei sabordi in modo da dimensionarle in proporzione.
Pier
pimini non è in linea   Rispondi quotando
Vecchio 20-10-10, 10:08 AM   #12
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,765
Tuvok inizia ad ingranare.
predefinito

Le misure (altezza) dei mantelletti per i sabordi della Sovrana sono di 12mm / 10,5mm / 9mm, la quantita' la devo ricalcolare. L'avevo fatto tempo fa, ma il messaggio dove l'avevo scritta e' andato perso nel crash del sistema di fine settembre.

La forma, come diceva Zak, e' la n° 10 dello schema postato sopra.

Un saluto

Alex
Tuvok non è in linea   Rispondi quotando
Vecchio 20-10-10, 10:14 AM   #13
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 797
zakimor è un newbie...
predefinito

Quote:
Originariamente inviata da pimini Visualizza il messaggio
grazie amici per la documentazione, veramente eccezionale!
Per gli anellini con gambo da usare per la parte fissa della cerniera, posso fare anche quelli in fotoincisione, basta decidere il diametro interno (0.5 mm ???) ed esterno ....
Per quanto riguarda le dimensioni delle bandelle (lunghezza e larghezza) ho chiesto appunto le dimensioni dei sabordi in modo da dimensionarle in proporzione.
Pier
no.
gli anellini vanno realizzati in filo di rame...sennò poi come ci leghi le cime per l'apertura dei mantelletti?
__________________
ich bin der Admiral......haben Sie mich erkannt?
zakimor non è in linea   Rispondi quotando
Vecchio 20-10-10, 10:53 AM   #14
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da Tuvok Visualizza il messaggio
Le misure (altezza) dei mantelletti per i sabordi della Sovrana sono di 12mm / 10,5mm / 9mm, la quantita' la devo ricalcolare. L'avevo fatto tempo fa, ma il messaggio dove l'avevo scritta e' andato perso nel crash del sistema di fine settembre.
La forma, come diceva Zak, e' la n° 10 dello schema postato sopra.
Un saluto
Alex
Per adesso bastano le misure dei mantelletti per cominciare ad abbozzare qualche disegno. Per la quantità c'è ancora tempo ...
Pier
pimini non è in linea   Rispondi quotando
Vecchio 20-10-10, 10:54 AM   #15
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da zakimor Visualizza il messaggio
no.
gli anellini vanno realizzati in filo di rame...sennò poi come ci leghi le cime per l'apertura dei mantelletti?
Io intendevo gli anellini ai quali fissare la parte fissa della cerniera, quelli che si incastano nello scafo
pimini non è in linea   Rispondi quotando
