[ARSENALE] Le Fleuron

[caracciolo]

ben organizzato ammutinato

[ammutinato]

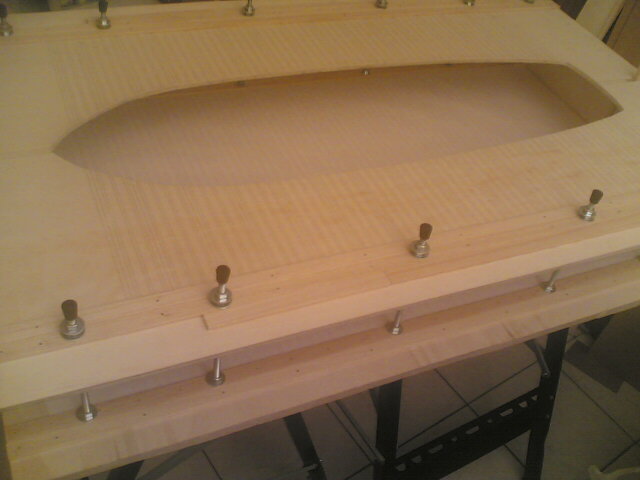

Come vi avevo detto posto le foto del cantiere. Questo rispetta al millimetro le misure e le profondita' previste dalle tavole di riferimento (linee d'acqua, profilo dell'imboscatura e quinti di elevazione). La sua costruzione mi ha impegnato un mese tra studio dell'ossatura sul vascello 74 cannoni, studio delle tavole, un manualetto di geometria descrittiva e il corel designer che ho usato per il disegno. Senza contare la costruzione vera e propria.
Luca

[sebastian paul]

o mio dio!!!!!!

che figata..grande luca grandissimo amico mio!!! Questo è un buon inizio..ma le dimensioni?

[ammutinato]

Vi posto anche il file del disegno che ho realizzato con corel designer esportato in autocad con i profili dei quinti d'innalzamento e delle ordinate di riempimento.

[ammutinato]

Ciao Seb,
per le dimensioni reali non ho ancora misurato la lunghezza totale ma te ne puoi fare un idea dal cantiere che occupa un bel pezzo di stanza.
Prendero' comunque le misure e ti faccio sapere. Tra 5 minuti vieni sul topic vangard che devi leggere una cosa che sto scrivendo adesso.
Luca

[ammutinato]

Non riesco a postare il file in autocad. Mi date una mano?
Grazie

[sebastian paul]

che intendi..ma scusa non c'è scritto sul manuale le dimensioni?

[AMMIRAGLIO]

Ciao Luca

Mi piace affermare che:Chi ben parte è a metà del opera!
Un cantiere "anomalo" ma da quel che vedo (lo ho guardato e ri gurdato per una ventina di minuti) è abbastanza "lavorabile".
Mi chiedo:A questo punto,non ti coveniva creare i "blocchi" di fermo ed alloggio per Dritto e Ruota?
In questo modo ti troverai con l'Arcaccia e gli scalmi di Cubia "liberi".E' altresì vero che non hai preso come riferimento la linea di Pontuale,e quindi dovresti avere il serraggio leggermente più basso e più stabile (per le costole),ma l'Arcaccia,è leggermente più bassa di questa linea....forse sbaglio?

Ciao Rocco

[caracciolo]

Originariamente inviata da ammutinato

Non riesco a postare il file in autocad. Mi date una mano?
Grazie

se vedi bene per autocad 2008 c e una funzione per salvare in jpg

[ammutinato]

Ciao Rocco, ho dimenticato di scrivere che i supporti per la ruota e per il dritto devo ancora realizzarli e posizionarli. Quei listelli da 1 cm di larghezza che vedi centrati a poppa e a prua mi sono serviti per avere la certezza del centraggio del profilo. Alla base mi sono mantenuto lungo agli estemi di destra e sinistra cosi' da poter inserire i supporti del dritto e della ruota.

[ammutinato]

Originariamente inviata da caracciolo

se vedi bene per autocad 2008 c e una funzione per salvare in jpg

Non posso salvarlo in jpj, il disegno ha una lunghezza di un metro e 20cm per 90 cm. Sfaserebbe tutto con il jpg, ho gia' provato.

[caracciolo]

Originariamente inviata da ammutinato

Non posso salvarlo in jpj, il disegno ha una lunghezza di un metro e 20cm per 90 cm. Sfaserebbe tutto con il jpg, ho gia' provato.

allora imposta la scala no ma lo hai raalizzato dir in dim da disegno

[ammutinato]

Originariamente inviata da sebastian paul

che intendi..ma scusa non c'è scritto sul manuale le dimensioni?

Ciao Seb, tutte le dimensioni riportate dalla monografia si riferiscono alle dimensioni reali in piedi e pollici francesi. A dirti la verita' non ho fatto i calcoli..troppo preso dal cantiere. Stasera faccio le conversioni in metrico decimale e in scala e domani mattina ti do' le dimensioni del modello.

[caracciolo]

o scali a terminale o con mause o nella parte di prestampa

[ammutinato]

Originariamente inviata da AMMIRAGLIO

Ciao Luca

Mi piace affermare che:Chi ben parte è a metà del opera!
Un cantiere "anomalo" ma da quel che vedo (lo ho guardato e ri gurdato per una ventina di minuti) è abbastanza "lavorabile".
Mi chiedo:A questo punto,non ti coveniva creare i "blocchi" di fermo ed alloggio per Dritto e Ruota?
In questo modo ti troverai con l'Arcaccia e gli scalmi di Cubia "liberi".E' altresì vero che non hai preso come riferimento la linea di Pontuale,e quindi dovresti avere il serraggio leggermente più basso e più stabile (per le costole),ma l'Arcaccia,è leggermente più bassa di questa linea....forse sbaglio?

Ciao Rocco

Rocco il cantiere e' sostanialmente identico a quello dei modellisti che stanno realizzando il Fleuron. L'unica differenza sta nel posizionamento del terzo piano (lo chiamo cosi') e per il fatto che alle estremita' di destra e sinistra io ho chiuso completamente mentri gli altri modellisti chiudono a meta' con i supporti del dritto e della ruota. Io in sostanza ho una prima chiusura abbastanza distante dalle prime linee di elevazione che mi da' il centraggio delle due tavole e del profilo. Applichero poi, alle distanze specificate dalle tavole i supporti di dritto e ruota.
