Buona giornata" Passione Navi " scusa vengo a chiederti ancora una misura riguardo la copiatura del "Bounty" la chiglia nella zona dritta dove si appoggia in basso misura 484mm questo risulta a me.Dal momento che vorrei partire da li trovato tavolette di rovere spessore 8mm cosa pensi è fattibile? Ciao grazie.

Ciao federic penso che tu intenda l'impronta a terra della chiglia (vedi disegno) a me risultano 476 mm per le ordinate de agostini le ha fatte di 6mm per l'essenza del legno ordinate il rovere e' un po duro da lavorare Alla prossimaAllegato 371843

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

Ciao, dando un'occhiata alla tua Belle mi sono soffermato sulla modifica che hai fatto ai portelli mettendo i cardini, francamente la soluzione di incollarli proprio non mi va giù.
Hai modificato le cerniere esistenti o cosa?
Grazie


Giovanni

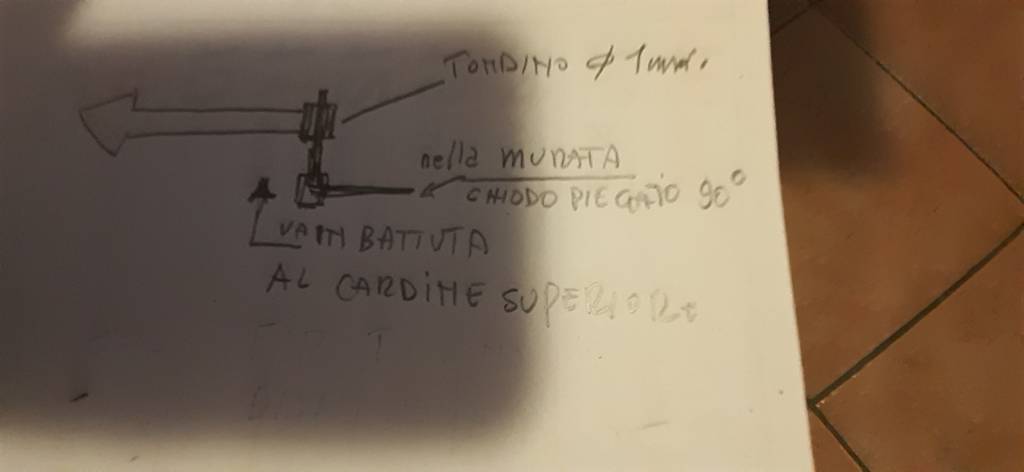

Ho modificato le cerniere tagliando l'ultimo pezzo che poi e'il cardine ne ho saldato uno ricavandolo da un tondino esterno mm1 a cardine sottostante verra fatto un piccolo taglio a tre quarti della sua lunghezza dove verra'inserito il chiodino della amati piegato a 90 gradi(chiodi finissimi amati) la testa verra tagliata, la punta andra'nella murata l'altro pezzo nel cardine sopra.e'ovvio che sia la muratache il portello dovranno avere la battuta di 0,5 mm

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

.Allegato 372139

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

.Allegato 372140

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

P.S. l'altezza totale dei 2 cardini risulta 3,5 mm

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

Grazie :smilese:

Parasartie la belle


Buongiorno scusaa. Non riesco a capire kl verso da dare alle parasartie...che sul disegno di montaggio hachette non si capisce bene. La parte alta va verso prua? Da quello che vedo nelle tue foto così sembra. E la parte da rastremare? Serve per cosa? Per dare una maggiore linearità orizzontale? Scusa se puoi spiegami....

I parasartie non sono rastremati... e non hanno una parte alta e una bassa.
Ci fai vedere?

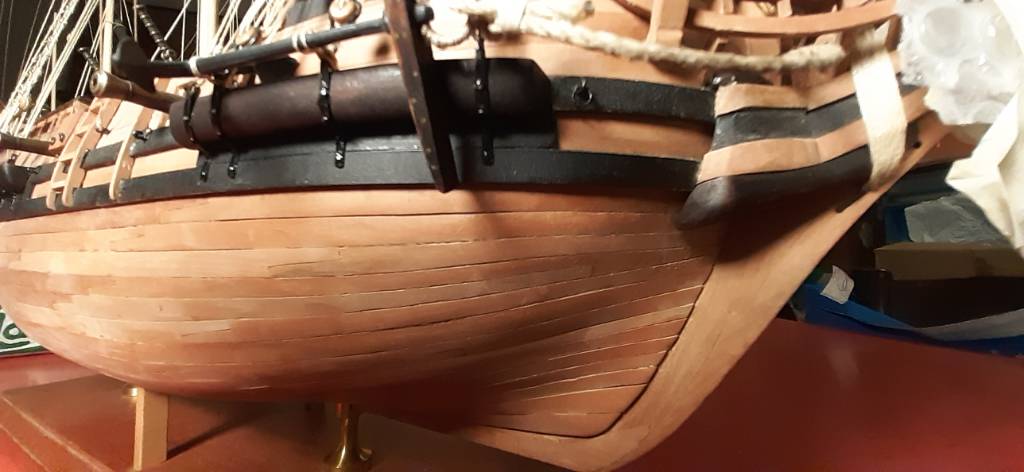

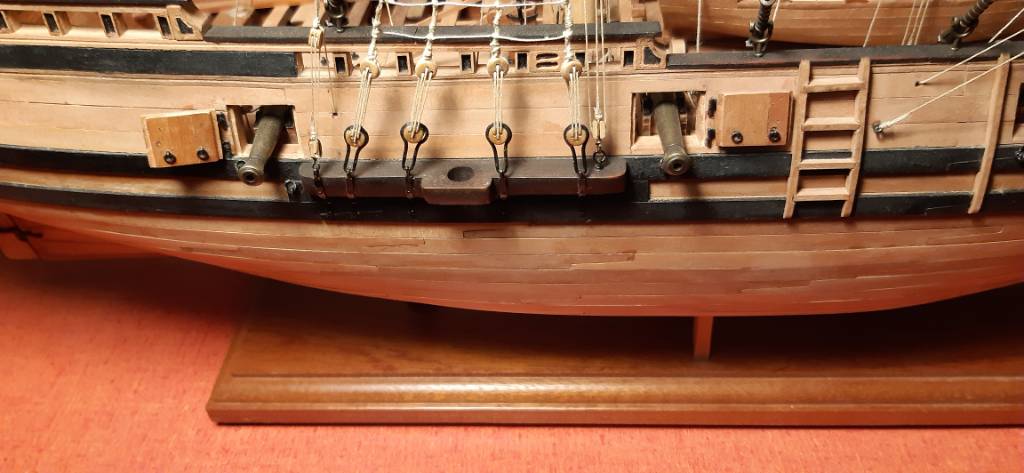

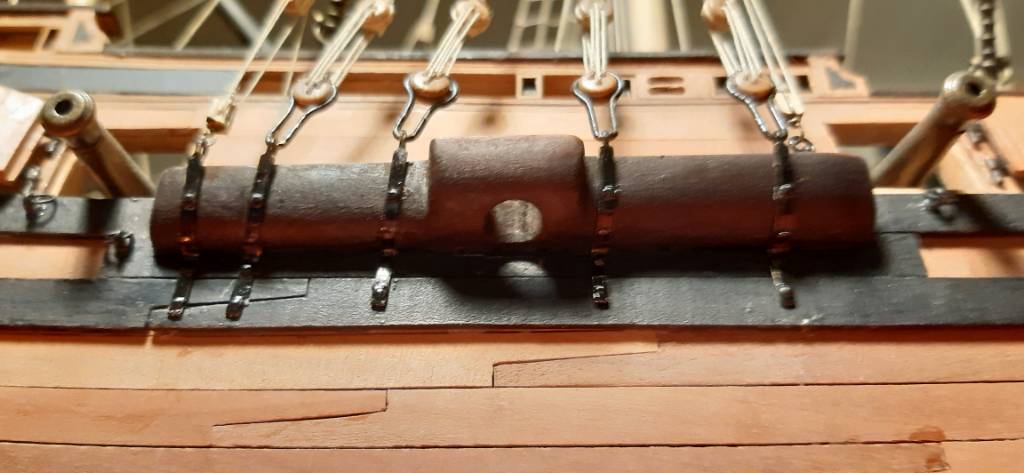

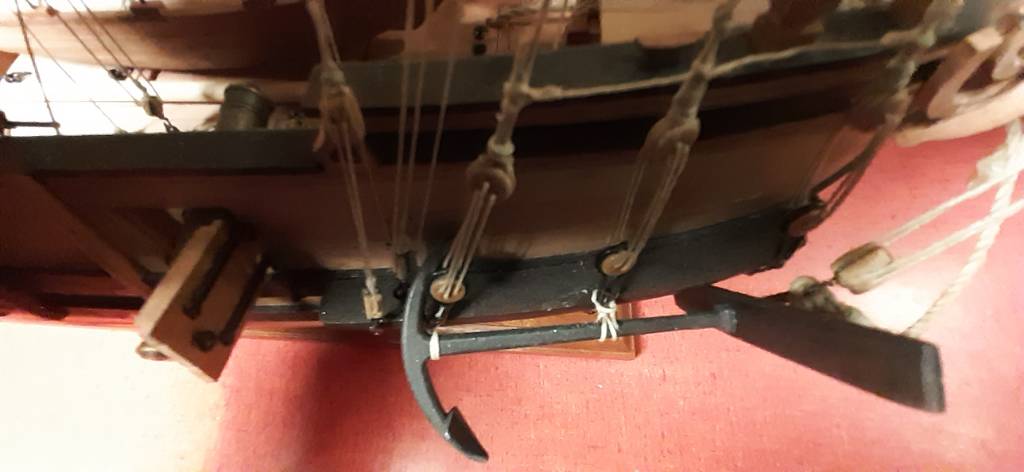

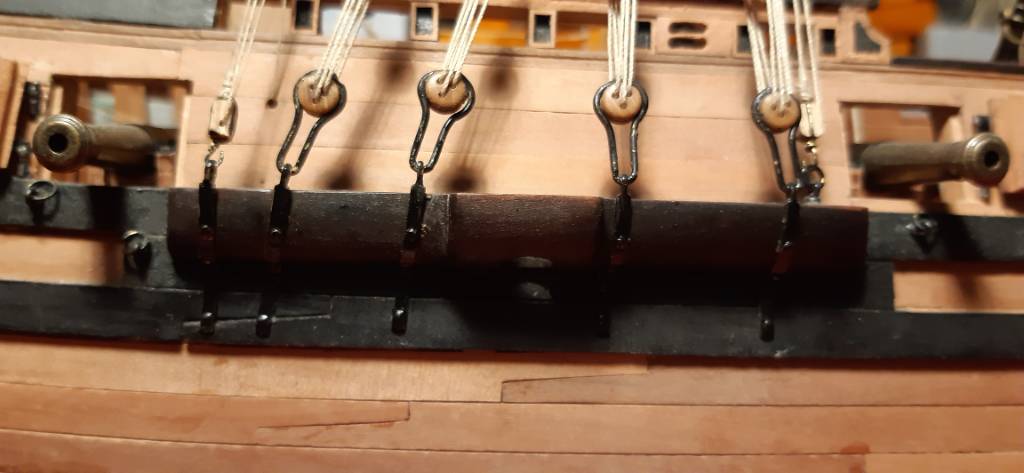

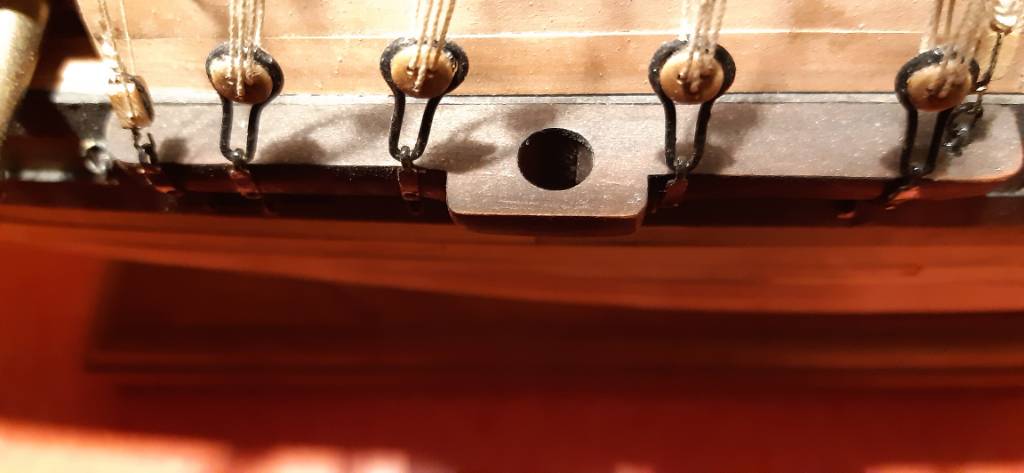

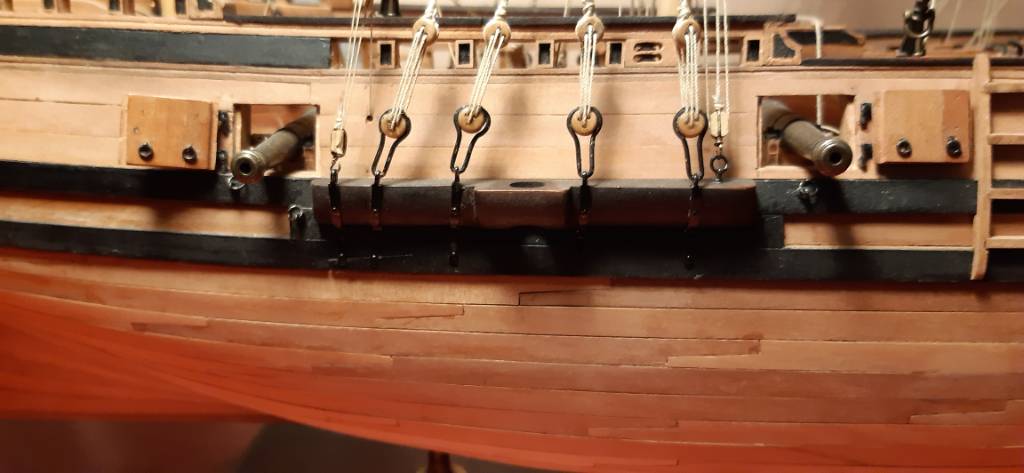

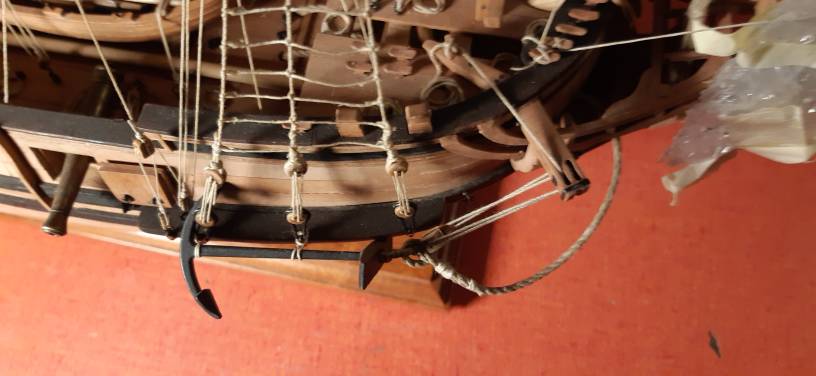

Non sono riuscito a capir bene il problema ti posto alcune foto spero ti siano di utilita'Allegato 383734Allegato 383735Allegato 383736Allegato 383737Allegato 383738Allegato 383739Allegato 383740Allegato 383741Allegato 383742Allegato 383743Allegato 383744

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

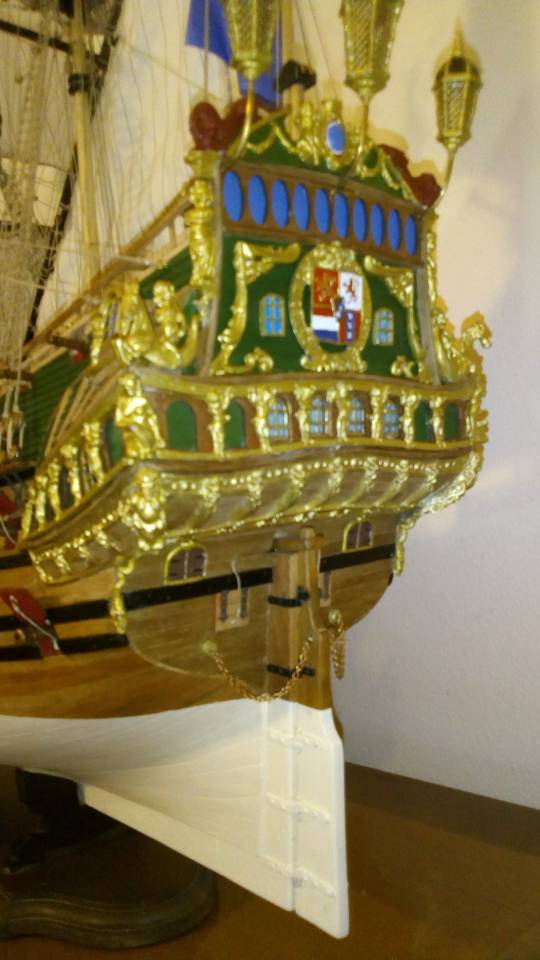

Alcune immagini della frieslandAllegato 385182Allegato 385183Allegato 385184Allegato 385185Allegato 385186Allegato 385187

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

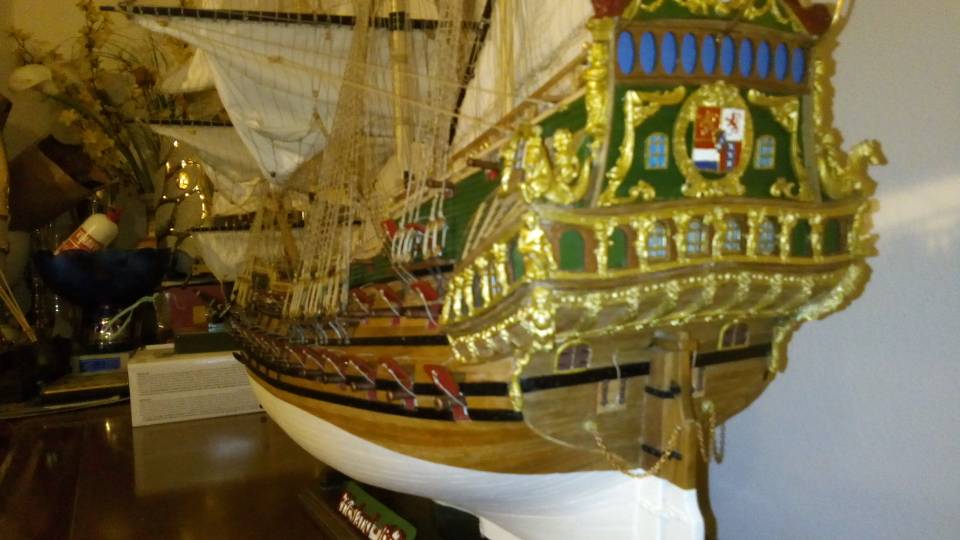

Altre immagini frieslandAllegato 385195Allegato 385196Allegato 385197Allegato 1Allegato 385198

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net

.Allegato 385206Allegato 385207Allegato 385208
