predefinito tram Lisbona

Rimasto entusiasta dell'esperienza fatta col mio primo tram de Soller, ho preso da kreativity World il tram di Lisbona.

https://www.kreativity-world.com/it/...cre-53005.html

Cercherò di costruirlo as usual migliorando tutto quello che riterrò possibile.
ho dato una sommaria occhiata alle istruzioni e spero di riuscire a fare le finestre apribili anche su questo tram.

questo il contenuto del kit:




Le tavole di legno





I listelli e la dima dei molti vetri che mi farà davvero comodo.



La scatola delle fusioni



Foglio adesivo, similpelle per i sedili e acetato per le finestre che cercherò di sostituire con del vetro vero.



Le istruzioni fotografiche e allegato in italiano



Al momento sono ancora indeciso se costruire un motore fatto artigianalmente oppure se prendere l'optional OcCre 55013

https://www.kreativity-world.com/it/...cre-55013.html

Intanto inizierò il kit portandomi avanti con la costruzione, il motore potrò aggiungerlo anche a modello terminato.

wrighizilla non è in linea   Rispondi quotando
Vecchio 20-04-19, 02:31 AM   #2
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

Iniziato il pavimento e le sedute



wrighizilla non è in linea   Rispondi quotando
Vecchio 21-04-19, 06:32 PM   #3
Moderatore

L'avatar di stralis

Registrato dal: Jul 2008
residenza: TRIESTE
Messaggi: 835
stralis è un newbie...
predefinito

Veramente un bel lavoro complimenti pero' ho visto che il kit è un pò carruccio peccato
__________________
SOCIO FONDATORE DEL MUSEO FERROVIARIO TRIESTE CAMPO MARZIO
Associazione Stazione Museo Trieste Campo Marzio
CIAO DA ALESSANDRO
stralis non è in linea   Rispondi quotando
Vecchio 21-04-19, 08:39 PM   #4
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da stralis Visualizza il messaggio
Veramente un bel lavoro complimenti pero' ho visto che il kit è un pò carruccio peccato
Più o meno i prezzi sono nella media dei kit in legno e fusioni, che siano velieri o altri tipi di modelli.
piuttosto li considero abbastanza unici, non conosco altre aziende accetto OcCre che produca modelli in kit di ferromodellismo e in particolare capaci di girare su binari LGB.
Lo scartamento 45mm mi piace tantissimo ma preferisco costruire i miei tram e treni piuttosto che comprare un locomotore in plastica che tra l'altro alla fine mi costerebbe 3 volte tanto senza darmi nemmeno la soddisfazione di averlo costruito..

A tal proposito questa estate ho in cantiere di costruire una locomotiva di legno e ottone fatta da zero, sto già preparando le ruote d'acciaio.
Mi auguro che la vedrete nascere appena riuscirò a mettere assieme un progetto sensato, per adesso ho solo il motore e 6 ruote di 40mm

Tornando al tram 28.. sto facendo i sedili.
volendo potrebbero essere lasciati mobili e leggermente reclinabili ma per praticità ho preferito incollarli..

Rimangono da sistemare alcuni dettagli e ritocchi ma più o meno direi che ci siamo.





wrighizilla non è in linea   Rispondi quotando
Vecchio 23-04-19, 10:32 PM   #5
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

Ho tagliato i vetri curvi per le finestre superiori delle fiancate.
Mi sono creato una dima con guide e battute in modo di inserire il vetrino da microscopio e tagliarlo sempre negli stessi punti.



Una volta staccato il vetro curvo uso la seconda battuta per squadrare nuovamente il vetrino e continuare i tagli.



Infine per eventuali piccole correzioni basta scratare i bordi con carta fine o meglio un tampone di corindone cercando di non scheggiare i profili.



Chiaramente nel kit viene dato dell'acetato da tagliare con le forbici ma penso non ci sia paragone anche come facilità d'incollaggio, pulizia dei residui e resa estetica.
Il vetro che uso è spesso 1.5mm sono vetrini da laboratorio per microscopi.

Ultima modifica di wrighizilla; 23-04-19 a 10:36 PM
wrighizilla non è in linea   Rispondi quotando
Vecchio 25-04-19, 11:25 PM   #6
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

Per fare le finestre apribili c'è voluta una giornata e ancora non ho finito..

Prima di tutto ho dovuto adattare i vetrini alle cornici aggiungendo una foglia laterale, avrei anche potuto tagliare i vetrini per l'altro verso ma avrei avuto molto spreco visto che erano quasi precisi, quindi mi sono risparmiato un taglio incollando la foglia di legno che risulta invisibile.





Ho speso diverso tempo a capire come far aprire le finestre ma alla fine ho costruito un binario dentro il quale possono scorrere.







infine ho pitturato di bianco iniziando a rifinire le fiancate e ci sarà ancora tanto da lavorarci sopra prima che la finitura mi soddisfi..





Dalla parte interna ho generato un frame che di fatto c'è anche sul vero tram di Lisbona



per adesso ho 1 finestra funzionante
wrighizilla non è in linea   Rispondi quotando
Vecchio 30-04-19, 11:10 AM   #7
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

ho finito di montare le finestre e ho fatto le tendine parasole, particolari che non sono presenti nel kit.



Adesso sto costruendo le pareti interne, mancano alcuni listelli e 2 insegne che ancora non so bene come fare..

Alle finestre laterali intanto ho messo le maniglie.

Per le tendine ho riciclato l'avanzo della pelle per i sedili.



Oggi spero di riuscire a dare una bella pulita ai vetri e assemblare assieme tutte le parti già costruite.
wrighizilla non è in linea   Rispondi quotando
Vecchio 05-05-19, 07:09 PM   #8
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

Bellissimo kit, mi sta veramente piacendo molto..

Ho chiuso le pareti







Ho allestito il tetto interno e i primi 6 led

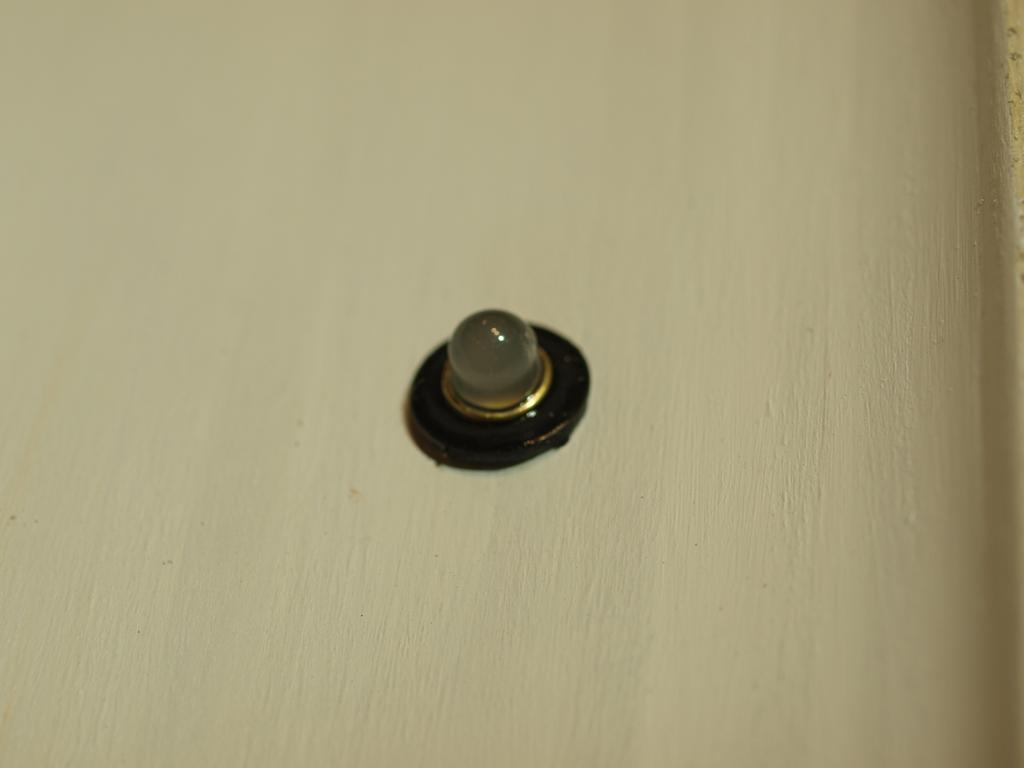

Le lampade sono composte da un led un anellino e una rondella.





wrighizilla non è in linea   Rispondi quotando
Vecchio 06-05-19, 06:48 PM   #9
Utente

L'avatar di Alucard

Registrato dal: Jun 2010
Messaggi: 440
Alucard è un newbie...
predefinito

Che spettacolo! Davvero complimenti per la precisione anche l'illuminazione che credo non venga da scatola, aggiunge un tocco in più

Inviato con il mio Redmi Note 5 - Scarica l‘app del Forum di Modellismo.net
Alucard non è in linea   Rispondi quotando
Vecchio 07-05-19, 11:09 AM   #10
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

Ti ringrazio, mi fa davvero piacere leggere il tuo apprezzamento.

Le luci non sono incluse nel kit.

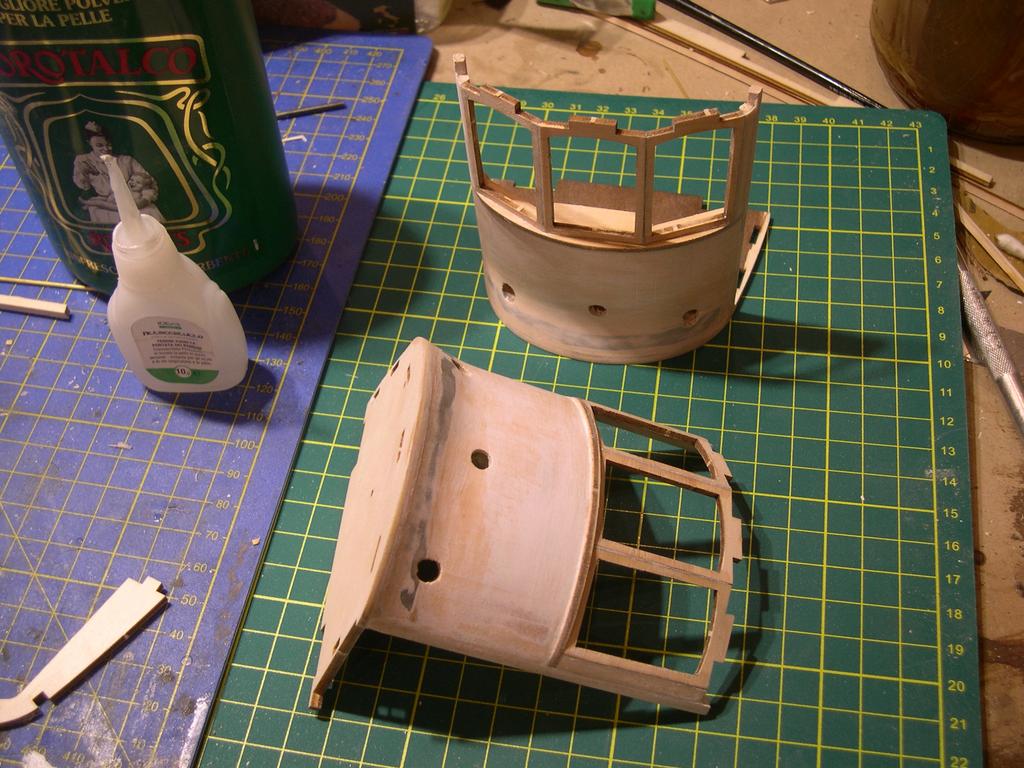

Ho costruito i frontali e anche qui ci vanno 3 led.. non è stato semplice ricavare lo spazio ma direi che sono sulla buona strada..

Per unire la fusione di metallo al legno ho dovuto usare abbondante stucco bicomponente.



Di seguito ho stuccato di fino con cianoacrilato e borotalco





Ho montato i led e le finestre

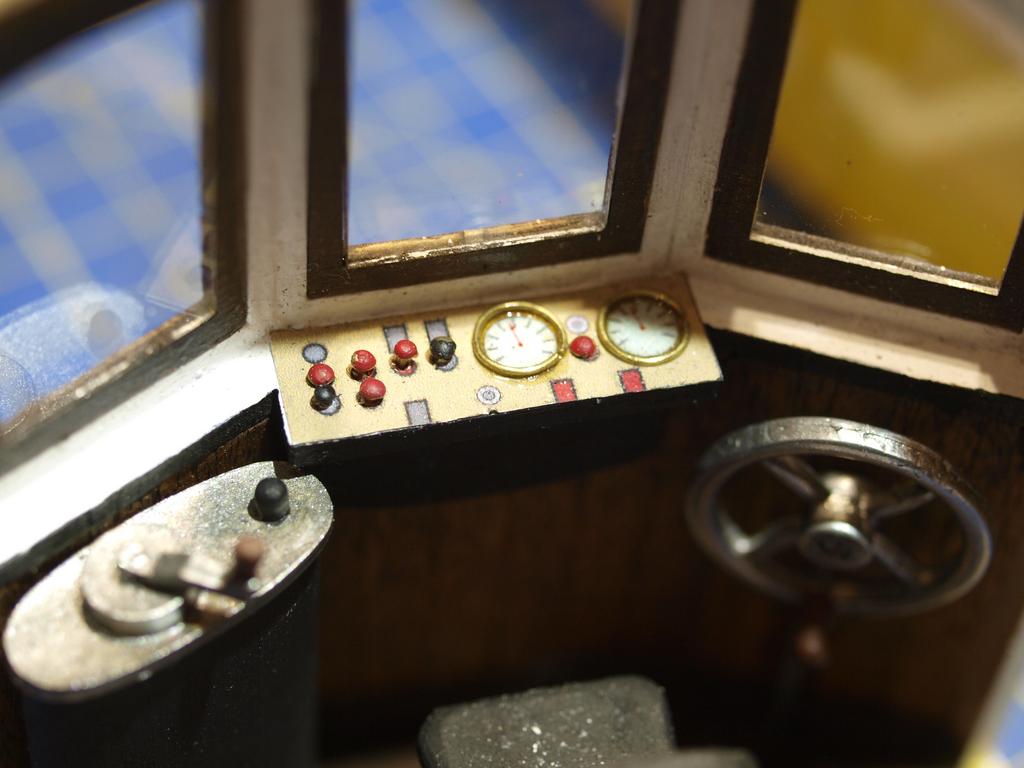

Ho completato il rivestimento interno e costruito gli arredi della cabina di comando.

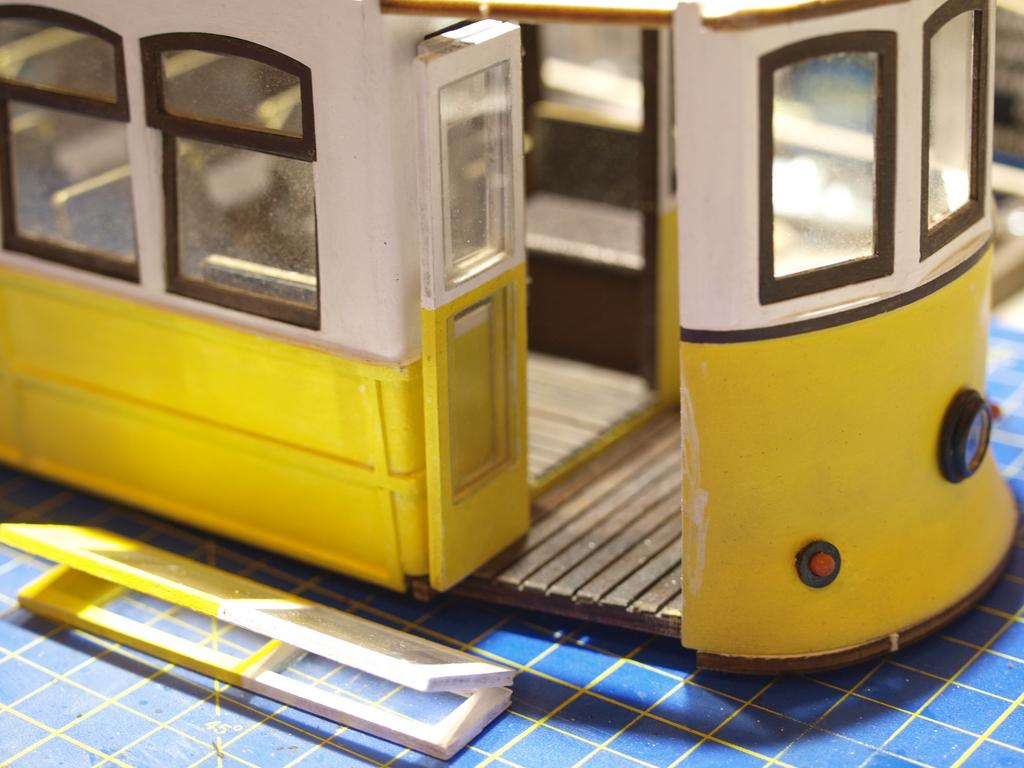

Adesso sto studiando come fare le porte apribili..
la cerniera è una striscia di ripstop





wrighizilla non è in linea   Rispondi quotando
Vecchio 07-05-19, 08:38 PM   #11
Utente

L'avatar di Alucard

Registrato dal: Jun 2010
Messaggi: 440
Alucard è un newbie...
predefinito

Spettacolo! Sai una cosa dopo 30 e passa anni trascorsi sui kit di auto, mi stai facendo venir voglia di cimentarmi anche sui binari! Il tuo è un lavoro sublime ti rinnovo i complimenti per il comparto luci. Seguo fino alla fine!

Inviato con il mio Redmi Note 5 - Scarica l‘app del Forum di Modellismo.net
Alucard non è in linea   Rispondi quotando
Vecchio 07-05-19, 09:14 PM   #12
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da Alucard Visualizza il messaggio
Spettacolo! Sai una cosa dopo 30 e passa anni trascorsi sui kit di auto, mi stai facendo venir voglia di cimentarmi anche sui binari! Il tuo è un lavoro sublime ti rinnovo i complimenti per il comparto luci. Seguo fino alla fine!

Inviato con il mio Redmi Note 5 - Scarica l‘app del Forum di Modellismo.net
Ah.. ti capisco, io sono anni che tornisco alluminio per fare RC come questo.. il mio camion autocostruito
oltre a lipo, carichini, multirotori, schede di volo e radiocomandi a millantamila canali..
avevo bisogno di staccare..

sto lentamente tornando verso forme di modellismo più tradizionale, finirò con usare gli stuzzicadenti.

il primo binario 45mm di prova me lo sono pure fatto a mano in legno, pensa dove arriva la psicopazzia .. alla fine poca spesa ma è andato bene solo fin quando non ho iniziato con i tram dove non c'era più spazio per una lipo e una radio, quindi alla fine ho tolto il radiocomando anche dalla locomotiva BR18..
il binario di legno lo vedi verso il post 37

OcCre S3/6 BR 18 Bavarian Dream

Adesso mando i treni su un binario lgb elettrificato che gira quasi a soffitto.
ho montato un regolatore di velocità per treni prendendo da bangood un alimentatore switching e un regolatore pwm con interruttore di reverse, speso in tutto circa 20 euro.
con questo regolatore alimento i treni e anche i led mettendo un ponte raddrizzatore all'inizio del circuito luci.. a breve lo monterò anche sotto questo tram.

Ultima modifica di wrighizilla; 07-05-19 a 09:42 PM
wrighizilla non è in linea   Rispondi quotando
Vecchio 08-05-19, 12:41 AM   #13
Utente

L'avatar di Alucard

Registrato dal: Jun 2010
Messaggi: 440
Alucard è un newbie...
predefinito

Nulla da aggiungere, lavori di alta ingegneria meccanica! Se pubblichi qualcosa di nuovo mandami in pm ci tengo!

Inviato con il mio Redmi Note 5 - Scarica l‘app del Forum di Modellismo.net
Alucard non è in linea   Rispondi quotando
Vecchio 10-05-19, 01:06 AM   #14
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

ingegneria un piffero.. il mio strumento preferito è l'occhiometro..
ti ringrazio.

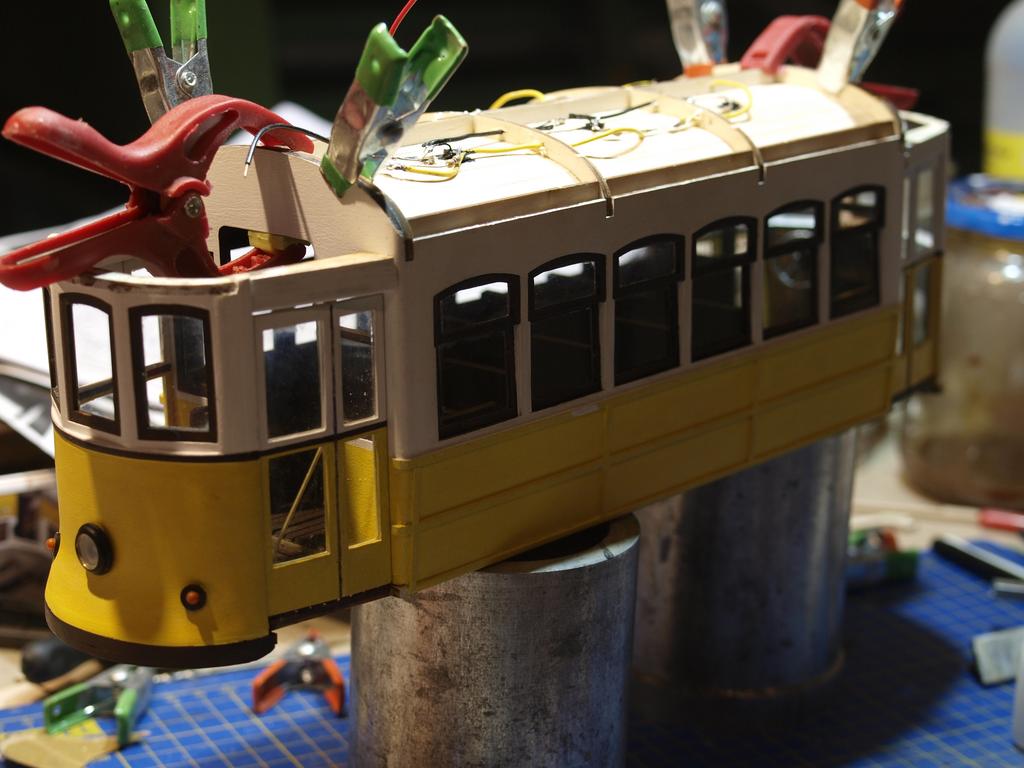

Sul tram ho incollato tutte le parti fin'ora costruite



il caos del mio banco.



Per piegare i listelli li bagno e li asciugo col saldatore accostandoli ad un cilindro.. va bene anche una lattina di fagioli... tengo premuto il listello aderente al metallo e col sadatore lo asciugo.. di seguito rendo una passata anche sotto.



Una volta piegati vernicio i listelli nella parte sottostante ed eventualmente li rastremo per facilitare la copertura.



Prima di chiudere definitivamente ho montato i led della cabina e i contatti per l'insegna che andrà sul tetto..



Chiudere il tetto non è stato semplice anche perchè le istruzioni non sono chiare e le foto non aiutano.. non si capisce bene dove fermarsi e quanto bisogna assottigliare i listelli.
Dopo attenta analisi ho capito che bisogna ritrovare il più possibile i pezzi del telaio di sostegno, sfumare i listelli a filo delle pareti laterali scartandoli fino a pareggiarsi con le pareti.



Sul fronte invece bisogna sgrossare fino a raggiungere il listello di rifinitura che gira attorno al tetto.
questo bordo di rifinitura lo monterò domani..


Ultima modifica di wrighizilla; 10-05-19 a 01:10 AM
wrighizilla non è in linea   Rispondi quotando
Vecchio 10-05-19, 02:36 PM   #15
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 259
wrighizilla inizia ad ingranare.
predefinito

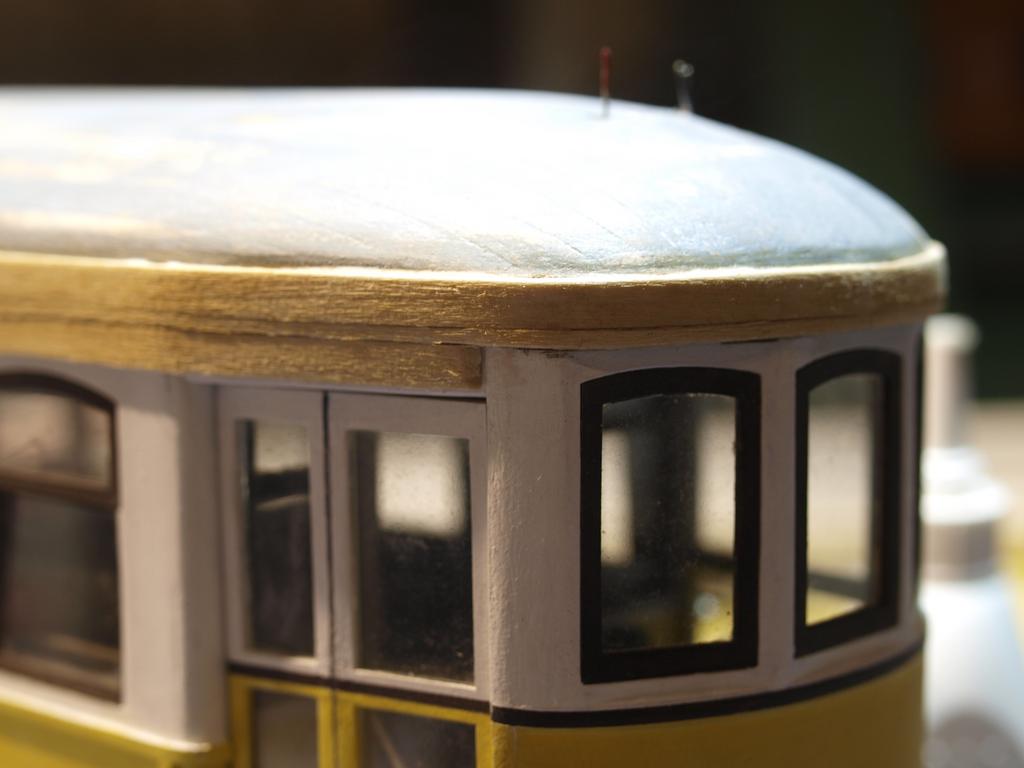

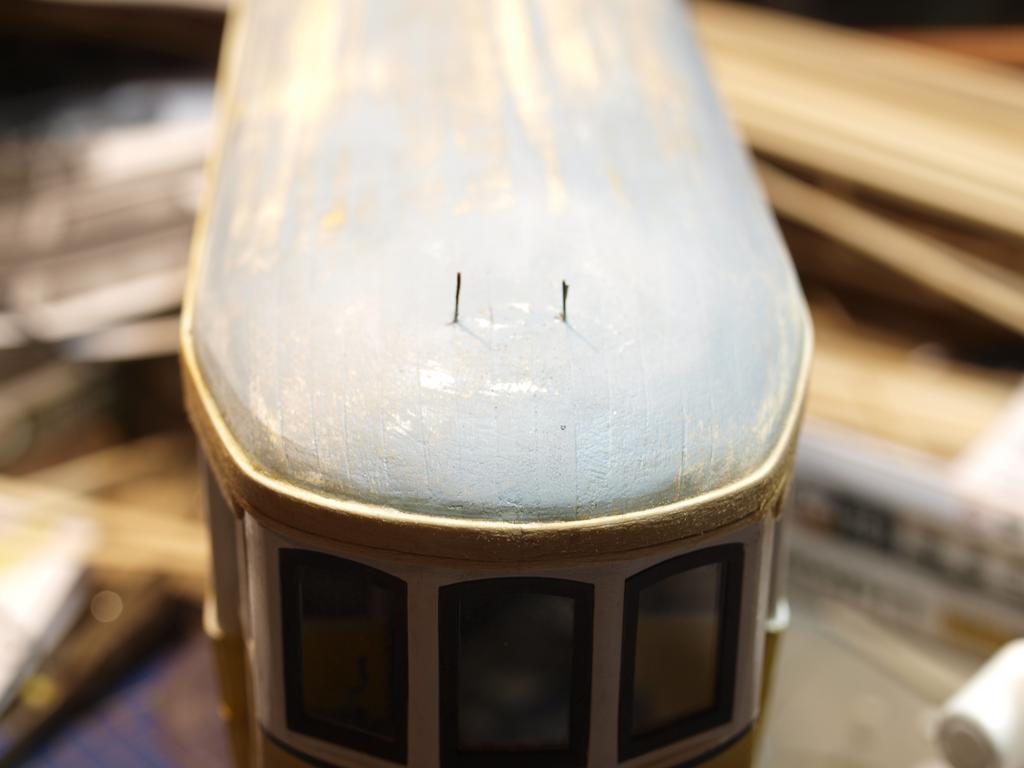

Ho montato la bordatura del tetto, ho preferito aggiungere un listello quadrato di 1.5mm per evitare di stuccare.. in dei punti la giunzione era troppo al limite specialmente sulla curva del frontale.
devo finire di scartare e pareggiare ma tutto sommato sono soddisfatto



wrighizilla non è in linea   Rispondi quotando
