predefinito [WIP] Sworkz s35-4e

Fast wip tornato!!!!

A parte gli scherzi eccoci con un'altro assemblaggio

Come dal titolo e voci qui con l'ultimo modello della casa di Taiwan

S tratta di un buggy 1/8 elettrico

Come sempre partiamo dalla scatola [WIP] Sworkz s35-4e-1590225383714.jpeg

Niente fronzoli davanti solo un'adesivo con il modello e una descrizione delle novit

Sul lato abbiamo le specifiche e tutte le novit ( giusto due o tre)[WIP] Sworkz s35-4e-1590225530081.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 11:34 AM   #2
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Partiamo dal contenuto

Carrozzeria pretagliata con al posto del musetto un'ala da montare anteriormente [WIP] Sworkz s35-4e-1590225680776.jpeg
Tra l'altro carrozzeria condivisa con il modello a scoppio

Partiamo con le bag

Manuale, adesivi, velcro per la batteria e antenna [WIP] Sworkz s35-4e-1590225744650.jpeg

Differenziale centrale con corona in metallo ( bello pesante tra l'altro )[WIP] Sworkz s35-4e-1590225785436.jpeg

Gli altri due differenziali
[WIP] Sworkz s35-4e-1590225822342.jpeg


Casse differenziale, pignone conico e le prime piastrine nel sacchetto D[WIP] Sworkz s35-4e-1590226135418.jpeg

Il resto del reparto sospensioni nella bag E1
[WIP] Sworkz s35-4e-1590226181610.jpeg

Sterzo [WIP] Sworkz s35-4e-1590226209911.jpeg
Telaio,paratie, pignone ( si uno fornito nel kit) e tutto il castello centrale [WIP] Sworkz s35-4e-1590226273218.jpeg

Fuselli anteriori, semiassi, trascinatori nella E3
[WIP] Sworkz s35-4e-1590226325129.jpeg

Ammo a emulsione[WIP] Sworkz s35-4e-1590226358397.jpeg

Ala posteriore [WIP] Sworkz s35-4e-1590226381236.jpeg

Olii gradazione 7000 e 3000 per i diffi e 400negli ammortizzatori,grasso per le coppie coniche e le restanti parti nel sacchetto M

Contiene tra l'altro un bel po' di attrezzi tra cui una chiave da 17mm ( in pratica c' tutto ci che serve per montarla )[WIP] Sworkz s35-4e-1590226495112.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 11:36 AM   #3
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Prima considerazione: il manuale quello pi economico mai visto sembra quasi dei fogli A3 graffettati insieme

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 12:08 PM   #4
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Partiamo con i differenziali anteriore e posteriore

Ci serve la prima bag e l'olio da 7000 e 3000 con anche il grasso per ungere gli or

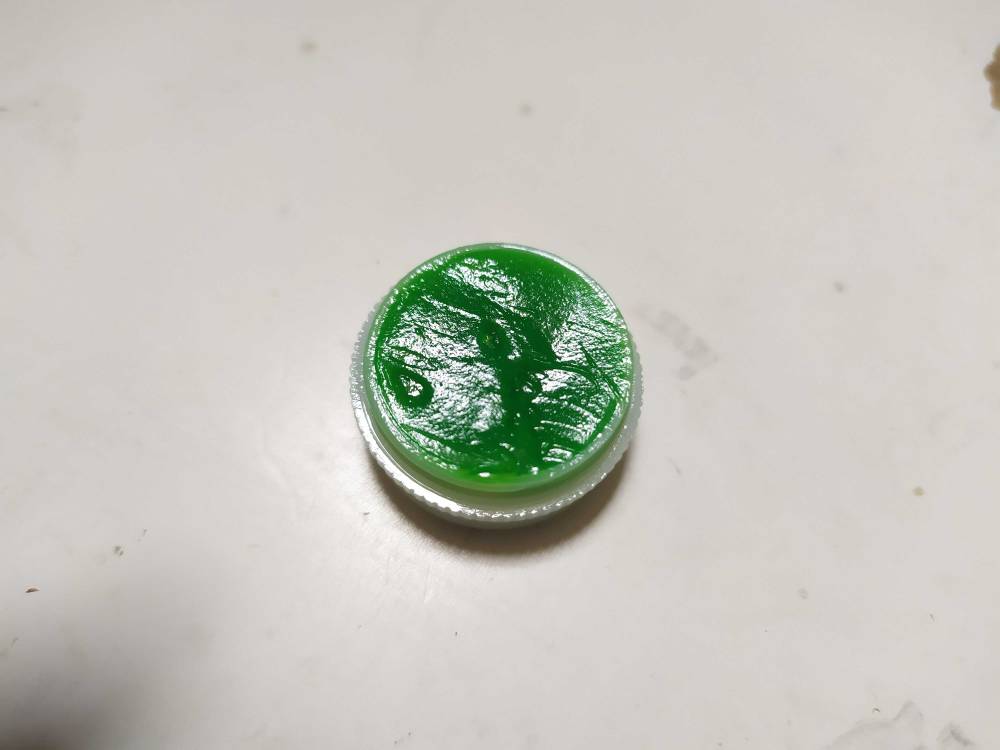

Il grasso la cosa pi fluo che abbia mai visto [WIP] Sworkz s35-4e-1590227203629.jpeg

Si monatno I bicchierini con i cuscinetti, gli or di tenuta, i rasamenti e la spinetta [WIP] Sworkz s35-4e-1590227629054.jpeg

Satelliti e planetari dentro ( e se le dimensioni contano questi vincono a mani basse per adesso sono immensi [WIP] Sworkz s35-4e-1590227804463.jpeg

Riempiti di olio ( aspettare sempre che esca l'aria )[WIP] Sworkz s35-4e-1590228057515.jpeg

Eccoli finiti [WIP] Sworkz s35-4e-1590228504278.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 01:53 PM   #5
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Andiamo avanti con il differenziale centrale che per costruzione uguale ai 2 precedenti [WIP] Sworkz s35-4e-1590234831950.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 02:34 PM   #6
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Partiamo poi preparando la cassa differenziale anteriore

Montiamo i cuscinetti per il pignone conico ricordandosi di istallare lo spessore tra i due ( e ovviamente mi sono dimenticato )[WIP] Sworkz s35-4e-1590235414919.jpeg

Fissiamo poi il bicchierino per il semiasse centrale-anteriore[WIP] Sworkz s35-4e-1590236753620.jpeg

Infine la piastrina B ( o fr che si voglia ) con le boccole [WIP] Sworkz s35-4e-1590236894322.jpeg

Chiudiamo poi la cassa con il differenziale spessorato ( ricordatevi che se fate una prova in pi non fa mai male )[WIP] Sworkz s35-4e-1590237266576.jpeg
Facciamo poi lo stesso al posteriore ( visto che uguale non sto a fare foto)


Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 03:25 PM   #7
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Partiamo assemblando i braccetti inferiori anteriori installando i link della barra antirollio e il grano per il downstop
[WIP] Sworkz s35-4e-1590238501821.jpeg
Montiamoli poi sul modello con la piastrina A ( o FF)[WIP] Sworkz s35-4e-1590239053082.jpeg

Montiamo poi la barra antirollio scegliendo tra la 2,3 e la 2,2mm fornite nella confezione [WIP] Sworkz s35-4e-1590239437347.jpeg

Continuiamo poi montando la piastrina dei braccetti superiori al trapezio insieme al supporto carrozzeria anteriore[WIP] Sworkz s35-4e-1590239698966.jpeg

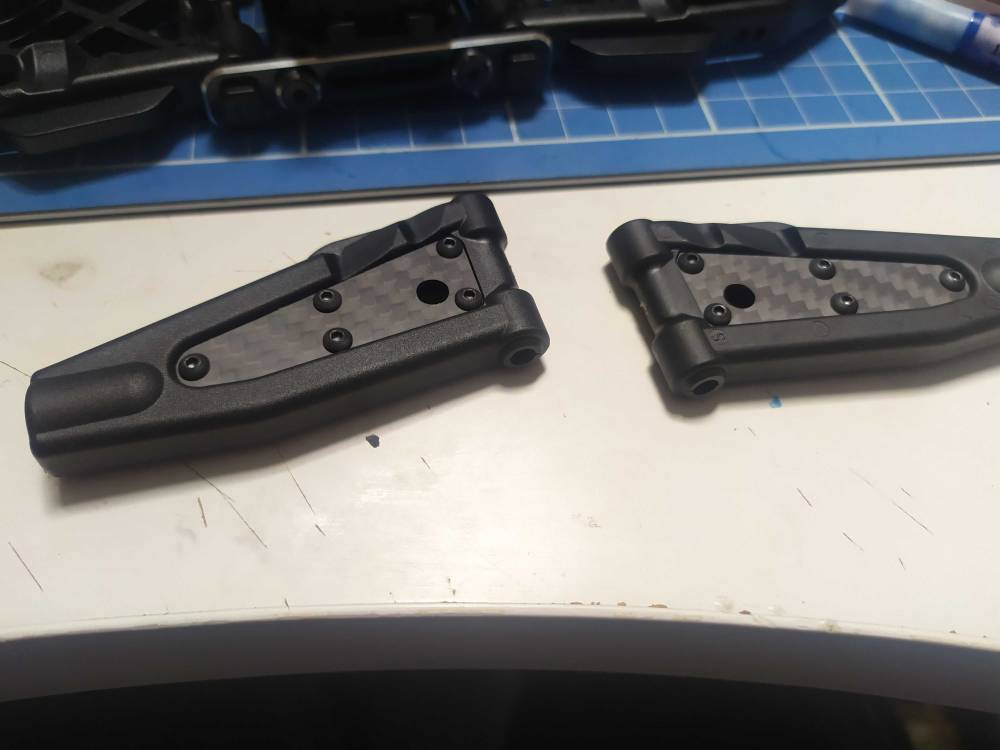

Finiamo montando le piastrine di irrigidimento hai braccetti superiori ( di serie sono fornite solo su quelli mentre sono fornite come optional 4 tipi per quelle inferiori )[WIP] Sworkz s35-4e-1590239964861.jpeg

Vanno poi montati sul modello tramite due perni e spessorandoli per dargli il giusto angolo di caster

Ecco qui l'anteriore completo ( pi o meno)[WIP] Sworkz s35-4e-1590240302161.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 03:42 PM   #8
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Prepariamo i braccetti posteriori con i downstop e i link della antirollio anche qui [WIP] Sworkz s35-4e-1590240579021.jpeg

Montiamo poi la torretta con il secondo supporto carrozzeria [WIP] Sworkz s35-4e-1590240821914.jpeg

Fissiamo poi i braccetti con l'ultima piastrina ( e vi dico che sono larghissime )[WIP] Sworkz s35-4e-1590241014693.jpeg

Terminiamo con la antirollio da scegliere tra 2,6 e 2,7 [WIP] Sworkz s35-4e-1590241373033.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 04:07 PM   #9
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Passiamo poi a costruire i fuselli anteriori Allegato 363342

Attenzione a montare i due dadi che fermano le due sfere dritti in quanto gi presente la filettatura ed un'attimo montarli storti

Installiamo poi i semiassi del tipo Universal ( quelli che monta di serie la kyosho per intenderci)
Allegato 363343

Montiamoli poi sul gruppo sospensioni ( e mi sono reso conto che non c' un setup base sul manuale potevano metterlo no???)[WIP] Sworkz s35-4e-1590242768390.jpeg

Per c' da dire che mi piacciono le sfere con l'esagono per regolarle come un tirante normale

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 04:17 PM   #10
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Passiamo poi a creare lo sterzo ( il manuale suggerisce di montarlo sul trapezio io preferisco montarlo sul telaio invece )[WIP] Sworkz s35-4e-1590243287388.jpeg

Anche questo pezzo molto bello se non che la molla veramente dura

Ottimo il fatto che il braccetto superiore del salvaservo fornito in alluminio che rende pi preciso il sistema e riduce un po' l'usura del componente

Ottimo anche che il dado di precarico della molla sia del tipo con la vite di bloccaggio evitando starature durante l'uso

Il manuale suggerirebbe di fissarlo al trapezio ma io aspetter per montarlo sul telaio prima

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 04:53 PM   #11
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Montiamo i barilotti posteriori [WIP] Sworkz s35-4e-1590244030815.jpeg
E poi fissiamoli sui braccetti[WIP] Sworkz s35-4e-1590244795777.jpeg

Prepariamo i tiranti e montiamoli sul modello
[WIP] Sworkz s35-4e-1590245353953.jpeg

Finiamo poi con il supporto alettone con le piastrine per regolare l'inclinazione dell'ala[WIP] Sworkz s35-4e-1590245595510.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 06:44 PM   #12
Utente Senior

L'avatar di blackcat

Registrato dal: Apr 2005
residenza: Firenze
Messaggi: 2,029
blackcat  una brava persona!blackcat  una brava persona!blackcat  una brava persona!blackcat  una brava persona!
predefinito

Flash-Litto a qu st'ora avrai gi finito
E finalmente le foto le hai fatte con la necessaria luce, che altre volte sembravano tratte dal set di dracula
__________________
Massimo Turr
blackcat non  in linea   Rispondi quotando
Vecchio 23-05-20, 07:15 PM   #13
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Andiamo avantimonatando le paratie sul telaio [WIP] Sworkz s35-4e-1590251558607.jpeg

E poi lo sterzo con il gruppo anteriore [WIP] Sworkz s35-4e-1590251981213.jpeg

Facciamo la stessa cosa per la parte posteriore [WIP] Sworkz s35-4e-1590252111651.jpeg

Costruiamo poi il castelletto centrale ( per l'elettronica aspetto di finirla )[WIP] Sworkz s35-4e-1590252678614.jpeg

Montiamolo sul telaio insieme ai dogbone centrali e ai due tiranti superiori [WIP] Sworkz s35-4e-1590253703837.jpeg
Montato anche i porta batteria [WIP] Sworkz s35-4e-1590254135044.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 07:16 PM   #14
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Quote:
Originariamente inviata da blackcat Visualizza il messaggio
Flash-Litto a qu st'ora avrai gi finito
E finalmente le foto le hai fatte con la necessaria luce, che altre volte sembravano tratte dal set di dracula
No mi manca ancora la parte finale

Per le foto purtoppo con il telefono sono un po' pippa preferisco usare la reflex ma con il nuovo tavolo ho poco spazio per appoggiarla o usare il gimbal per avere una volo fisso

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 23-05-20, 07:22 PM   #15
Utente Senior

L'avatar di nickthunder

Registrato dal: Feb 2008
residenza: Arcella, Polverara, Padova
Messaggi: 4,994
nickthunder  una brava persona!nickthunder  una brava persona!nickthunder  una brava persona!
predefinito

A me quel Cardanone non convince.
Voglio dire...il telaio flette, lo sappiamo, come fa a non piegarsi?

Inviato con il mio HUAWEI VNS-L31 - Scarica lapp del Forum di Modellismo.net
__________________
Ha da torn peppone infantino!
I video delle mie scorribande --> https://www.youtube.com/user/agropiastrella
nickthunder non  in linea   Rispondi quotando
Rispondi

Strumenti della discussione

Regole d'invio
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code attivo
Le smilie sono attive
Il codice IMG attivo
il codice HTML disattivato
Trackbacks are attivo
Pingbacks are attivo
Refbacks are disattivato


Discussioni simili
Discussione Ha iniziato questa discussione Forum Risposte Ultimo messaggio
Sworkz s350 fox 8 TheLukeModels Automodelli a scoppio 1/8 Off Road 6 01-06-19 01:02 PM
Sworkz fox 44 per iniziare a giocare Teseo Automodelli elettrici 1/10 Off Road 104 31-12-17 07:06 PM
Sworkz S350 bx1 subolo Automodelli a scoppio 1/8 Off Road 5 14-09-15 08:50 PM
sworkz 2wd Roccia1969 Automodelli elettrici 1/10 Off Road 5 18-11-14 09:10 PM
sworkz s350 be1 botta90 Automodelli elettrici 1/8 Off Road 3 17-10-12 11:22 AM


Tutti gli orari sono GMT +2. Attualmente sono le 04:27 AM.


Chi Siamo | Pubblicit | Scambio banner | Disclaimer | Regolamento | P.IVA 00319251203
Disponibile su App Store Disponibile su Google Play
