Esattamente, gli uniball sono saldati ai tubicini…ora sto rifacendo i braccetti anteriori superiori perché la versione in plasticard non mi faceva impazzire, e inoltre non erano perfettamente allineati tra loro, li sto rifacendo in ottone
Inviato dal mio iPhone utilizzando Tapatalk |
La miseria che super inizio, spettatore in più assolutamente meritato, complimentoni :Ok:
|
Ciao Matte, sempre troppo buono ti ringrazio!
Inviato dal mio iPhone utilizzando Tapatalk |
Ricordo le tue F1.....
Hai fatto fin qui un lavorone Bravo :bohk7ar: |
Ti ringrazio Sandro. Questo rispetto ad altri kit che ho fatto diciamo che è un po’ più semplice, fin qui il lavoro è stato divertente anche se stancante! La preoccupazione era solo sulle geometrie delle sospensioni, ora che mi sono assicurato che sono apposto, e dopo aver fatto il grosso del lavoro, ora si tratta di fare piccoli dettagli. Vediamo che ne esce!
Inviato dal mio iPhone utilizzando Tapatalk |
avrei potuto riconoscere l'autore del dettaglio e autocostruzioni anche se fosse stato anonimo! Bentornato Alfredo!
|
Hahaha grazie Zap, tu non sei da meno comunque!
Inviato dal mio iPhone utilizzando Tapatalk |
Bentornato!
Grande inizio! Modellismo: la decima arte |
11 allegato(i)

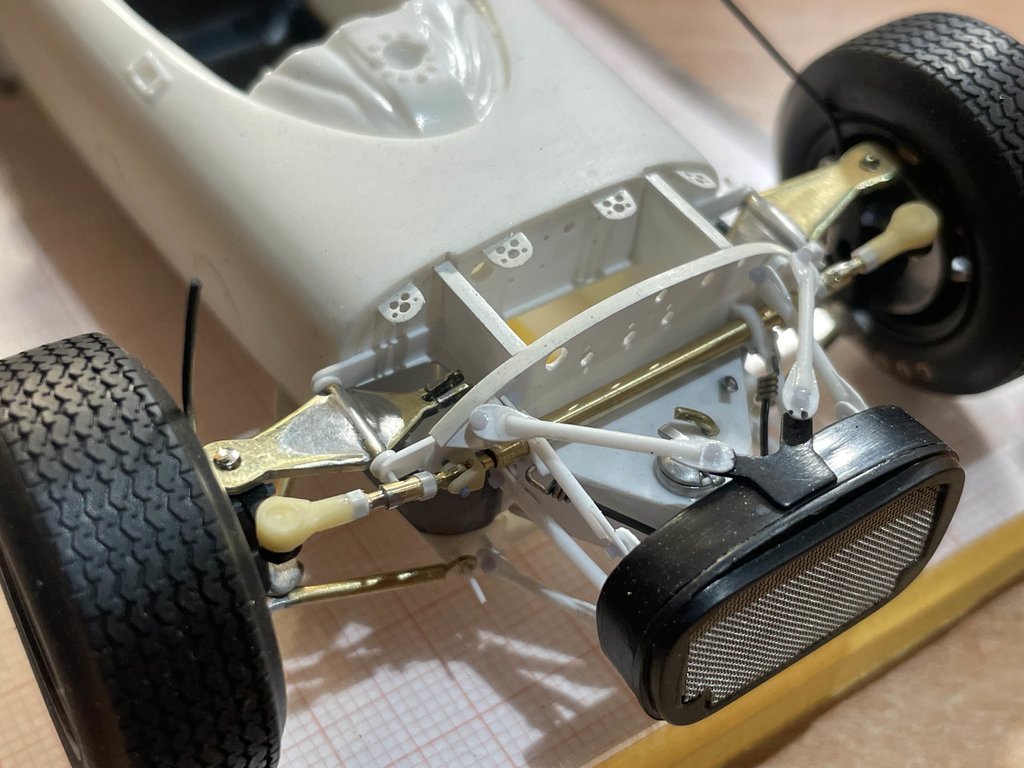

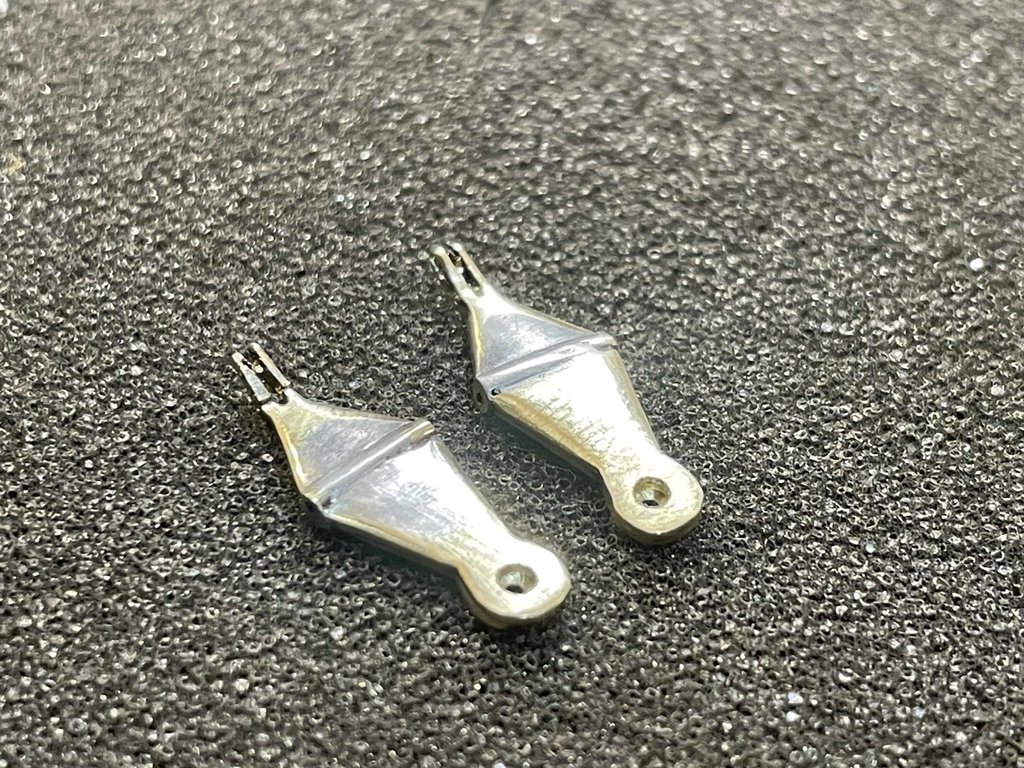

Grazie Desmo. Allora oggi mi sono dedicato ai braccetti anteriori superiori. Dopo aver visto meglio diverse foto ho notato che la prima versione in plasticard era in parte sbagliata, nello specifico la piastra che collega il braccio alla sospensione e al tirante della barra antirollio ha appunto un doppio foro per accogliere i due uniball. Ho optato per l’ottone come materiale, ho ricavato le sagome da una piastra composta da un doppio strato brasato tra loro da 1 mm per un totale di 2 mm, quindi ho unito le due piastre interponendo tra loro un segmento di tubicino da 2 mm di diametro esterno, una volta fatti vari aggiustamenti ho realizzato i 4 uniball sempre da ottone di 1 mm, quindi la parte inferiore dei bracci della barra è dei dadi di resina recuperati da vecchi raccordi. Unito il tutto ho inserito in sede i braccetti in modo da capire se tornassero le misure. Direi che ci siamo, prossimo step gli ammortizzatori.
Allegato 448273 Allegato 448274 Allegato 448275 Allegato 448276 Allegato 448277 Allegato 448278 Allegato 448279 Allegato 448280 Allegato 448281 Allegato 448282 Allegato 448283 Inviato dal mio iPhone utilizzando Tapatalk |
4 allegato(i)
Altre foto.
Allegato 448288 Allegato 448289 Allegato 448290 Allegato 448291 Inviato dal mio iPhone utilizzando Tapatalk |
Bellissimo e preciso lavoro [emoji106][emoji106]
Beato te che riesci ad essere così efficiente snche in settimana, io son quasi sempre troppo stanco per avere la necessaria concentrazione [emoji28] Inviato con il mio SM-G990B2 - Scarica l‘app del Forum di Modellismo.net |
Sì ne sto approfittando adesso che ho qualche giorno di riposo per dedicarmi a questi dettagli…normalmente per ogni modifica vanno via anche 3/4 giorni
Inviato dal mio iPhone utilizzando Tapatalk |
GRANDE LAVORO:Ok::Ok::Ok:
|
13 allegato(i)
Grazie Massimo!

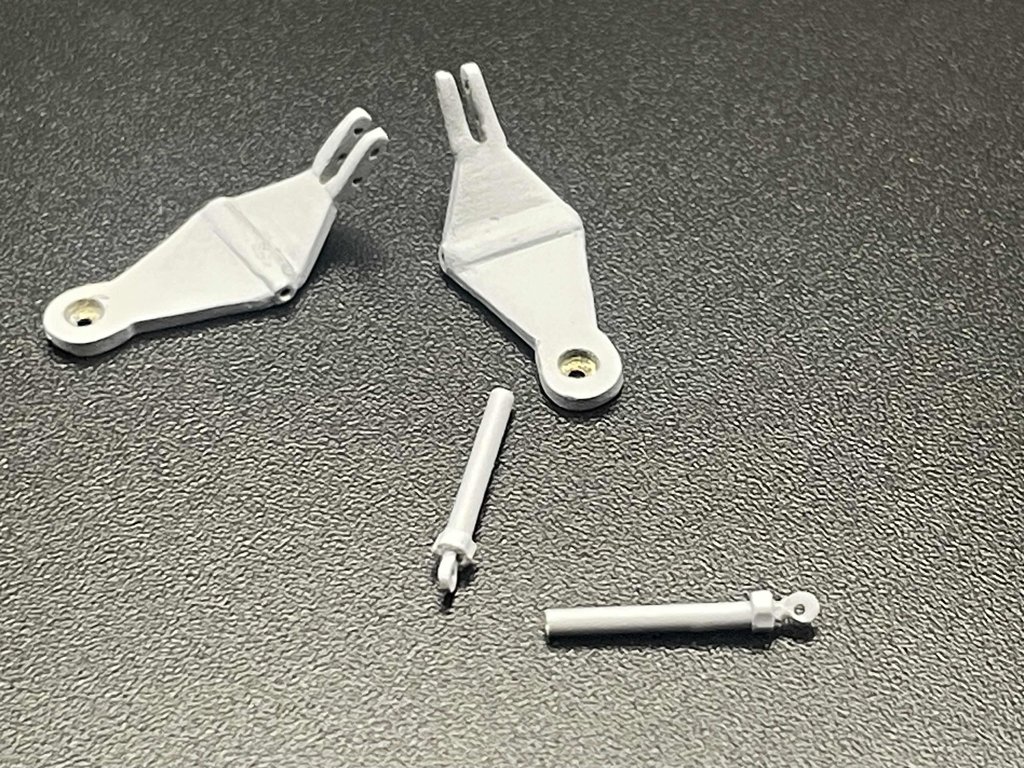

Si prosegue con i lavori; ho realizzato i due ammortizzatori lavorando al tornio alluminio di scarto, ho quindi imbastito il tutto utilizzando pezzi di tubi di acciaio e tondini da 1,2mm, per la molla ho avvolto del cavetto nero da 0,6 di diametro. Dopo di che ho dovuto irrobustire le piastre di supporto dei bracci poiché tra prove e maneggiamenti stavano per staccarsi, ho poi provveduto ad eliminare le piccole imperfezioni sulla superficie e dato una mano di primer per controllare che tutto fosse fatto in modo corretto. Ora non resta che assemblare definitivamente il tutto e procedere alla verniciatura di questi pezzi in modo da non doverci ritornare successivamente. Allegato 448368 Allegato 448369 Allegato 448370 Allegato 448371 Allegato 448372 Allegato 448373 Allegato 448374 Allegato 448375 Allegato 448376 Allegato 448377 Allegato 448378 Allegato 448379 Allegato 448380 Inviato dal mio iPhone utilizzando Tapatalk |
Ogni componente è una perla a sé stante. Complimenti per il lavoro!!
Sent from my iPhone using Forum |
