Altra piccola aggiunta: sotto la fila di fusibili vi sono due contenitori che ho provveduto a inserire pescandoli nella scatola degli avanzi: credo servano per raccogliere tutti i cavi elettrici che provengono dai fusibili, dalle levette di comando e dalle spie

Allegato 445926

Poiché la maggior parte dei componenti era realizzata in alluminio, compreso il telaio in honeycomb, per cercare di differenziare un po’ i colori, ho pensato di utilizzare i diversi tipi di di Aluminium della Alclad oltre al Flat Alu di Tamiya ed ho anche diversificato il tipo di primer. Per alcuni elementi ho utilizzato il normale primer della Gunze mentre per molti altri ho steso il Gloss Black Base di Alclad

Allegato 445927

Un’altra piccola integrazione l’ho fatta sul telaietto traversale su cui si attaccano gli ammortizzatori posteriori: dalle foto in mio possesso parre che su di esso sia installato un piccolo serbatoio di raccolta dell’olio

Allegato 445928 Allegato 445929

Dalle foto si vede chiaramente che l’asta trasversale della barra antirollio è posizionata davanti al telaietto mentre nel kit è prevista nella parte posteriore: avevo pensato di spostarla nella posizione corretta ma poi mi sarei trovato nell’impossibilità di posizionare il braccetto che si collega con il mozzo ruota e con l'asta longitudinale della sospensione. Ho dovuto pertanto rassegnarmi a tenerla così.
Altra integrazione: sulla paratia tagliafuoco era installata una pompa elettrica per la benzina sostenuta da una mensola che nel kit non è prevista ed ho provveduto a costruire

Allegato 445930 Allegato 445931

Ho rifatto il serbatoio dell’acqua posto anch’esso sulla paratia tagliafuoco perché quello presente nel kit era sbagliato

Allegato 445932 Allegato 445933

vedrò se riesco ad applicare i transfer di Archer per le saldature (sarà difficile…)
Ultima piccola integrazione i due spezzoni di tubi di andata e ritorno acqua dal radiatore anteriore che passano all'interno dell'abitacolo

Allegato 445934

Ho assemblato il cruscotto che è veramente particolare

Allegato 445935

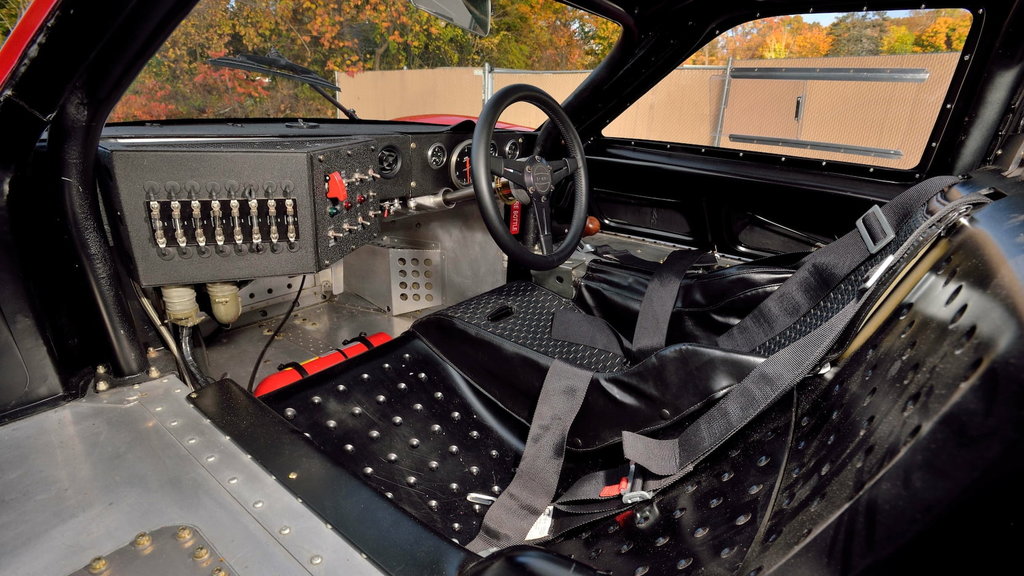

sulla sinistra c’è un box con tutti i fusibili, le levette di comando e le spie di segnalazione (e sotto si vedono i due contenitori per i vari fili di cui ho detto più sopra); come detto questo box fa parte (per fortuna!) delle fotoincisioni che Renaissance fornisce per la sua versione di questa vettura.
I fusibili sono stati simulati con del filo per lenza da 0,3 mm ed ho poi aggiunto levette, spie ….

Allegato 445936 Allegato 445937


Sulla destra, davanti al volante vi è la strumentazione tradizionale: le decals dei vari quadranti provengono dalla scatola degli avanzi, inoltre ho aggiunto le ghiere fotoincise

Allegato 445938

Da ultimo ho inserito la bocchetta di aerazione per il parabrezza mentre quella sul cruscotto non ho potuto posizionarla per mancanza di spazio

Allegato 445939

Infine ho verniciato tutti i componenti del motore che è veramente ben fatto e completo di tutti gli accessori: andrà ovviamente cablato

Allegato 445940

Rimarrebbe da rifare l’air box poiché quello originale, avendo sostituito il motore, risulta troppo piccolo; sono indeciso se farlo perché nasconderebbe i due carburatori quadricorpo Holley che sono veramente molto belli: vedremo ......

C’è poi, sempre incombente, la questione dei collettori e tubi di scarico che è un vero rebus da risolvere e per i quali Mimmo (Mral57) mi ha indicato una possibile soluzione ma non mi ha fornito…...le sue abilità.

E questo per ora è tutto

Complimenti Maurizio, stai facendo davvero un lavorone. Grandi interventi sulla carrozzeria, belli gli ammortizzatori ed il cruscotto con i fusibili è proprio una chicca. Io rifarei anche la cinghia con del nastro isolante e poi una domanda in corrispondenza della griglia, il tetto non andrebbe forato?


Inviato dal mio iPhone utilizzando Forum

Pensare a quello che stai realizzando contro tutti i problemi ti rende davvero onore Maurizio. Per me sei un qualcosa da seguire.

Mimmo, la tua accuratezza è veramente disarmante e le tue osservazioni sono sempre precise ed appropriate.

La cinghia è già stata ridotta di spessore; avevo pensato anch'io di sostituirla con una strisciolina di nastro ma l'alternatore, che è collegato alla puleggia con dentatura, è sospeso e non è fissato a nulla; dovrei vedere se riesco a trovare dove fissarlo, ma non è detto che poi io riesca a fare la sostituzione della cinghia.
Per la griglia di sfogo sul tetto mi sono accontentato di questa soluzione perché non è facile lavorare su questo polistirene (?) che presenta un'impasto disomogeneo con inclusione di grumi: valuterò se forare tra le griglie (probabilmente ci lascerò una decina di punte....)

Ma andando avanti vedrai che i difetti cui non sarò stato in grado di rimediare aumenteranno e saranno più marcati.

NO, NO non seguirmi! stai lontano da me almeno........40 anni!!

Se la cinghia non è molto in vista, te ne puoi pure fregare, ma se è in evidenza secondo me conviene rifarla,come dici tu , fissando l’alternatore. Dico questo considerando il lavorone che stai facendo.


Inviato dal mio iPhone utilizzando Forum

Delle giuste osservazioni di Mimmo ho accolto quella relativa al griglia di sfogo aria dall'abitacolo

Con una lametta da barba (sono proprio vecchio ....) sono riuscito a scollare la fotoincisione senza deformarla.
Ho poi praticato il foro corrispondente, reincollato la griglia e passato una nuova mano bagnata di vernice

Allegato 445981 Allegato 445982

Per la cinghia delle pulegge opto per quanto detto sempre da Mimmo: non sapendo dove fissare l'alternatore e poiché alla fine non sarà visibile, la lascio così com'è.

Ritorno dopo un lungo intervallo: purtroppo il “mio motore” usurato dagli oltre 780.000 km percorsi ha richiesto un corposo intervento di riparazione che mi ha tenuto a lungo lontano dal modellismo. Ho ripreso, e procederò, lentamente nella speranza di riuscire a portare a termine questo kit che sono sicuro alla fine presenterà non poche magagne. Sono stato tentato di abbandonarlo ma mi sarebbe dispiaciuto dopo averlo conservato per più di 55 anni: il suo destino sarebbe stato di finire in una pattumiera.
Vediamo di riprendere il filo del discorso.
Ho cominciato a completare gli elementi dell’abitacolo iniziando dal cruscotto.
Ho inserito sulla plancia l’elemento in fotoincisione con i pulsanti, le levette e i fusibili, ho poi aggiunto un volante di recupero con le razze fotoincise ed infine i due contenitori cilindrici dei cavi che vanno alla consolle

Allegato 449671 Allegato 449672

Allegato 449673

Ho poi allestito i sedili, che sulla vettura erano in vinile lucido con assenza degli anelli metallici presenti sulla GT40 MkII, aggiungendo poi le cinture di sicurezza con le cinghie toraciche direttamente collegate a quelle addominali. Non era presente alcun estintore

Allegato 449674

Altri piccoli lavori: nel serbatoio di recupero olio ha inserito un vetrino e una ghiera sul foro di ispezione

Allegato 449675

ed ho costruito, perché assente nel kit, la vaschetta posta sotto i carburatori

Allegato 449676

ho poi dovuto realizzare ex novo l’airbox perché quello del kit risultava troppo piccolo a causa della sostituzione dei carburatori: quelli del nuovo motore sono un po’ più larghi. Non è stato semplice (certo che con una stampante 3D ….)

Allegato 449679

Allegato 449677 Allegato 449678

Lo chassis della Mk IV era realizzato con tecnica aeronautica assemblando con rivettature pannelli in alluminio con struttura a nido d’ape (honeycomb)
Nel kit questi rivetti sono stampati sulla sola faccia superiore dei serbatoi laterali ed allora per divertirmi (???????) li ho integrati con rivetti decals della Archer. La dimensione ed il passo non sono proprio uguali a quelli presenti ma almeno così il tutto ha maggior senso compiuto

Allegato 449680 Allegato 449682

Allegato 449684

Allegato 449681 Allegato 449683

Sullo chassis ho steso una prima mano di primer grigio che poi ho praticamente carteggiato totalmente, proteggendo i rivetti con tape, per cercare di rimediare alle numerose irregolarità; successivamente ho steso come primer Alclad Gloss Black Base e due mani di Alclad Aluminium.

Allegato 449685

Allegato 449686 Allegato 449687

Allegato 449688 Allegato 449689

Sono cosciente che si è trattato di un suicidio perché gli Alclad esaltano tutte le imperfezioni delle superfici su cui vengono stesi, e nel mio caso …....

Per lavorare su qualche cosa di decente mi sono dedicato al motore che, come detto, proviene da un kit moderno. Il basamento è stato colorato in bronze ed ho aggiunto coppa olio, testate e pannello frontale

Allegato 449690 Allegato 449691

Il motore è veramente ben fatto perché, anche se poi non saranno più visibili, sono riportate le sedi delle aste che comandano i bilancieri che agiscono sulle valvole. Ho poi aggiunto la piastra superiore di distribuzione dai carburatori, la bobina e lo spinterogeno, il tubo di immissione dell’olio motore ed il filtro dello stesso

Allegato 449692 Allegato 449693

Infine sul frontale ho inserito la pompa dell’acqua e il complesso delle pulegge con la cinghia (che non sono riuscito ad assottigliare più di tanto….)

Allegato 449694 Allegato 449695

Dopo ave posizionato dei perni per fissare saldamente i collettori di scarico ho iniziato il cablaggio partendo dai cavi che escono dall’alternatore

Allegato 449696 Allegato 449697

A questo punto ho collegato al motore il gruppo frizione-trasmissione in cui ho praticato i fori per i semiassi

Allegato 449698

ed ho inserito i fili del motorino d’avviamento

Allegato 449699

Per il cablaggio delle candele ho aggiunto anche le cuffie delle stesse sia sulla testata che sullo spinterogeno

Allegato 449700 Allegato 449701

Altri cablaggi: l’impianto elettrico per la bobina e i tubi di andata e ritorno del circuito di lubrificazione

Allegato 449702

e quelli di arrivo e ritorno dell’acqua di raffreddamento del motore

Allegato 449703

Da ultimo ho inserito il connettore di arrivo della benzina e i due tubi di distribuzione ai carburatori

Allegato 449704

Credo che questo non mi consentirà di montare l’airbox d’altronde preferisco che i due bei carburatori Holley risultino visibili.

Per ora è tutto: alla prossima.
