[group build VW Beetle] Baja Bug
11 allegato(i)
sì, lo so, ho già un paio di wip aperti per cui non ne sto venendo fuori... ma non è questa l'essenza del modellismo? :biggrinangel: :beer:

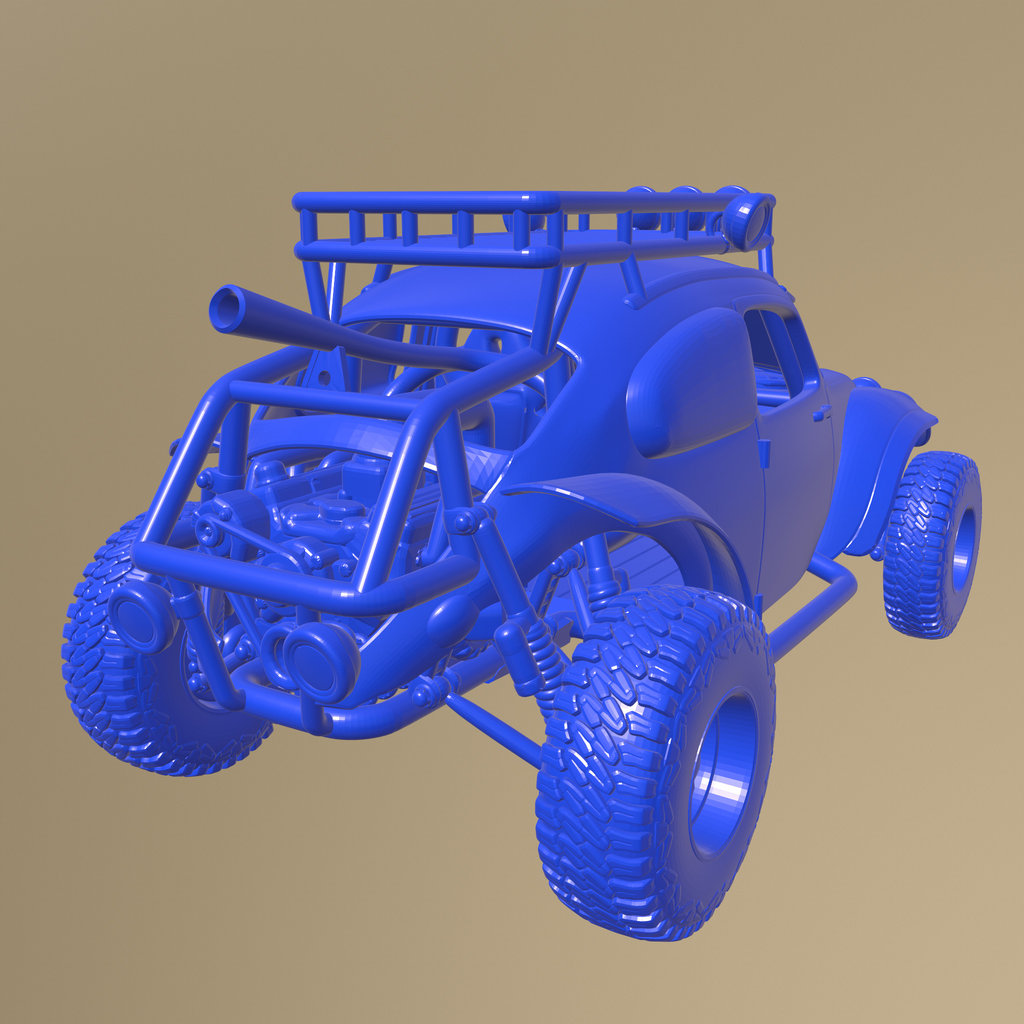

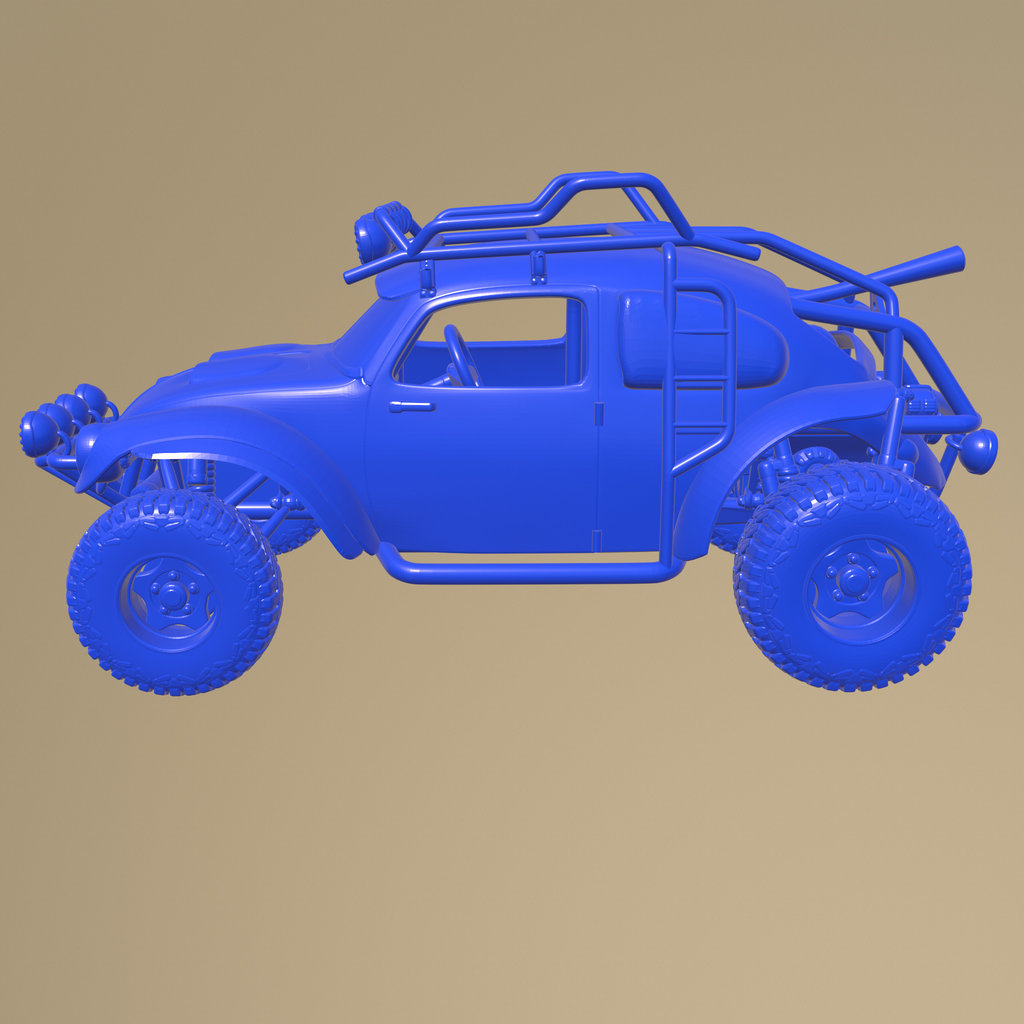

con alcuni membri del forum si stava provando ad organizzare di esporre in fiera a Verona dei Beetle e vorrei provare a salire sul carro anch'io per complicarmi ulteriormente la vita vorrei fare per la prima volta un kit interamente stampato con la stampante 3D... cosa piuttosto ambiziosa visto che ce l'ho da pochi mesi e che con i software 3D non sono di certo un mago, ma proviamoci :beer: ho preso su Cults3D un file già "pronto" :dissapprove: https://www.modellismo.net/forum/att...1&d=1697558848 https://www.modellismo.net/forum/att...1&d=1697558848 https://www.modellismo.net/forum/att...1&d=1697558848 https://www.modellismo.net/forum/att...1&d=1697558848 https://www.modellismo.net/forum/att...1&d=1697558848 https://www.modellismo.net/forum/att...1&d=1697558848 questa è la scomposizione dei file, che di per se mi sembrava anche fatta piuttosto benino... invece poi guardandoci meglio è un bel casino https://www.modellismo.net/forum/att...1&d=1697558848 qui ho evidenziato alcuni dei problemi più evidenti, il rollbar che passa attraverso la carrozzeria, gli attacchi sospensioni in unico pezzo, braccetti delle sospensioni che passano attraverso gli ammortizzatori... insomma stampando i componenti singoli è impossibile da montare, e comunque ci sarebbero grosse interferenze. https://www.modellismo.net/forum/att...1&d=1697558848 sto quindi cercato di modificare i vari componenti per renderli montabili tipo kit. la gabbia proverò a farla divisa in due pezzi in modo da poterla inserire nel lunotto, sulla carrozzeria ho eliminato la parte inferiore dei parafanghi posteriori per far passare il tubolare della gabbia. e le sospensioni posteriori le ho mezze modificate per evitare le interferenze coi braccetti e... ah sì, devo anche fare spazio al motore che ho deciso di sostituire con il Porsche biturbo :biggrinangel: :asd::clown: https://www.modellismo.net/forum/att...1&d=1697558848 https://www.modellismo.net/forum/att...1&d=1697558848 https://www.modellismo.net/forum/att...1&d=1697558848 c'è ancora un sacco di lavoro già prima solo di poter fare una stampa di prova... speriamo in bene e spero che qualche guru del 3D mi supporti :biggrinangel: :beer: |
Il motore biturbo è una figata su quest’auto. Seguo, ovviamente. Ottime le prime modifiche col CAD.Sospensioni e freni non sono all’altezza della macchina, imho (in my humble opinion - a mio modesto avviso).
Sent from my iPhone using Forum |
Vai fill
Inviato dal mio iPad utilizzando Forum |
ma che bel progetto!! complimenti.:beer:
|
Quote:
:rovatfl: :rovatfl: :rovatfl: :rovatfl: |
Quote:
|
vi lascio un link di un oggettino molto molto carino che userò per ispirazione / reference, anche se il mio sarà molto differente sotto certi aspetti, ma vorrei ottenere un look finale abbastanza simile
https://www.genauautowerks.com/1969-vwbajabug |
5 allegato(i)

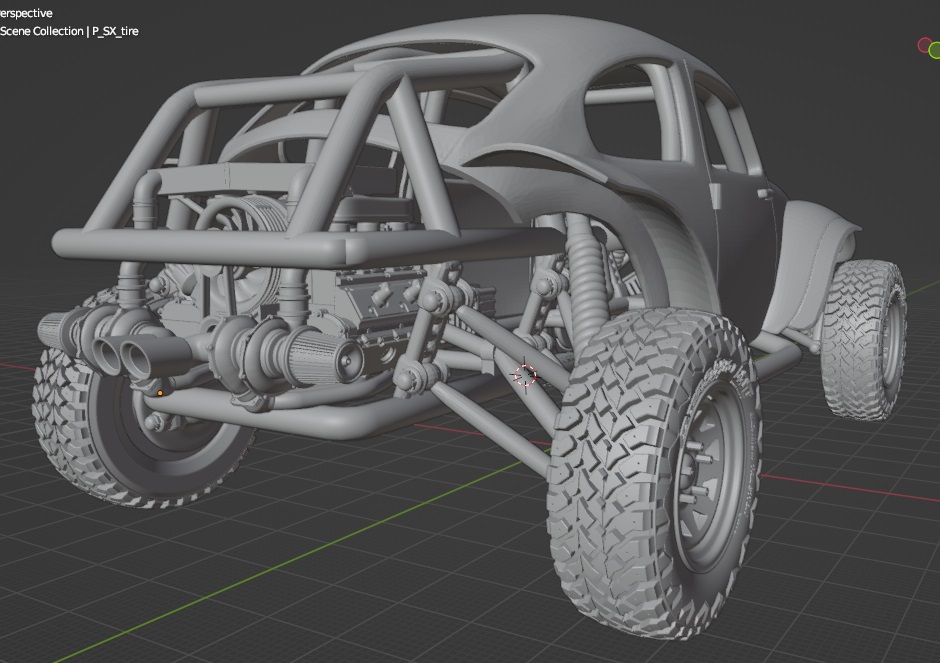

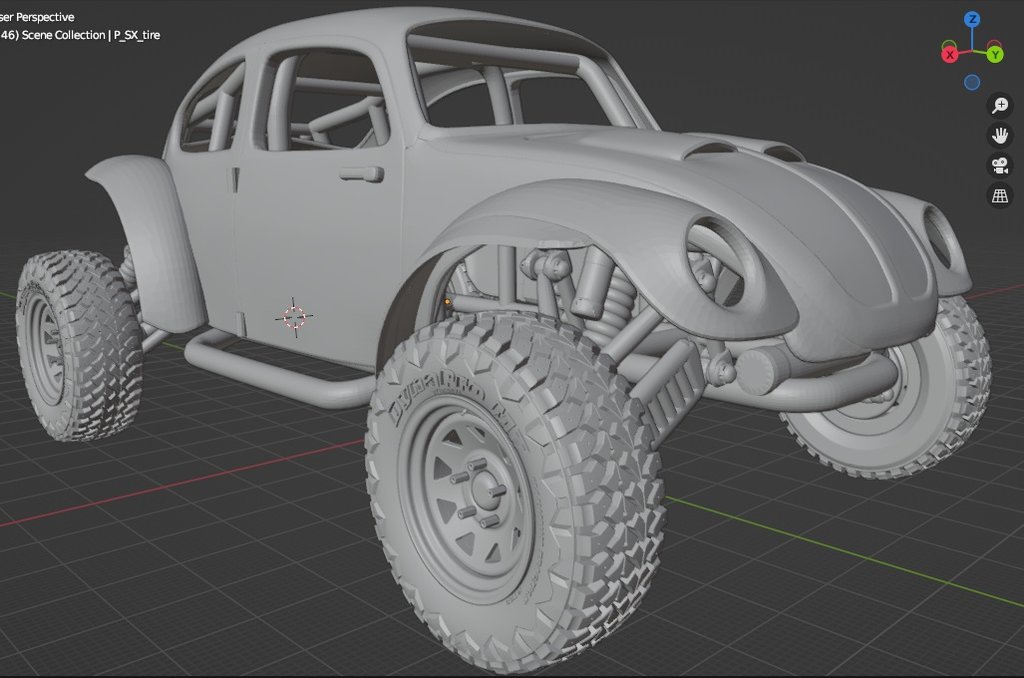

dunque, l'ho messo sulle ruote. per i freni ci devo ancora guardare ma mi adeguerò agli spazi che sono rimasti, tanto si vedrà veramente pochissimo
ho dovuto fare qualche aggiustamento di assetto e modificato i passaruota posteriori perché la carreggiata dietro si è un po' allargata, complici le modifiche per alloggiare il motore sovradimensionato ho fatto un po' una porcheria con i semialberi di trasmissione ma è un compromesso dovuto all'estetica, non mi andava di arretrare troppo il motore e nemmeno di allungare il passo, quindi così :rolleyese: https://www.modellismo.net/forum/att...1&d=1697721256 https://www.modellismo.net/forum/att...1&d=1697721256 https://www.modellismo.net/forum/att...1&d=1697721256 https://www.modellismo.net/forum/att...1&d=1697721256 https://www.modellismo.net/forum/att...1&d=1697721256 |
Quote:
Lo ammetto, vi ho sempre scambiato o meglio per me siete la stessa persona… Non so perché Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
8 allegato(i)
allora, il telaio di cui sopra era venuta una vera porcheria e a furia di fare taglia e cuci ho combinato dei casini assurdi con le mesh tanto che con lo slicer non sarebbe mai uscita una stampa... mi sono armato di pazienza e con qualche tutorial ho disegnato un tubolare da capo. la prova del 9 con Chitubox devo ancora farla, sia per questo che per tutti gli altri pezzi modificati. incrociamo le dita.
Già che l'ho rifatto ho eliminato la parte che passava attraverso il lunotto così la carrozzeria si può calare da sopra senza troppi problemi :tunz6rh: mi manca solo la parte freni e il serbatoio carburante (già fatti che devo solo adattare) poi con l'editing 3D dovrei aver finito (sempre se i file sono stampabili :confuseds:) https://www.modellismo.net/forum/att...1&d=1698318408 https://www.modellismo.net/forum/att...1&d=1698318408 https://www.modellismo.net/forum/att...1&d=1698318408 https://www.modellismo.net/forum/att...1&d=1698318408 https://www.modellismo.net/forum/att...1&d=1698318408 https://www.modellismo.net/forum/att...1&d=1698318408 https://www.modellismo.net/forum/att...1&d=1698318408 https://www.modellismo.net/forum/att...1&d=1698318408 |
Quote:
|
addirittura :rovatfl::rovatfl:
ieri ho fatto vedere il progettino ad un amico e mi ha mezzo massacrato :o ha criticato molto la geometria della sospensione posteriore e la struttura del rollbar che sarebbe tutt'altro che portante (un po' come aveva giustamente sottolineato Ivan per il rollbar della 996) quindi penso che mi armerò di tanta pazienza e proverò a ricominciare :look: sperando che pian piano incrementino anche le mie capacità, le bozze dei file sopra risultavano abbastanza buone per la stampa, in realtà sto quasi avendo più problemi sulla sospensione che presenta dei vuoti ma dovuti al file iniziale. e anche il "braccio" aggiunto da me dava qualche problema...vediamo se riesco a tirar fuori di meglio. la cosa veramente migliore sarebbe rifare le sospensioni da capo ma è decisamente fuori portata e ci vorrebbe una fase di studio troppo lunga probabilmente :rolleyese::dead: |
6 allegato(i)
è un po' che non aggiorno ma ci ho lavorato parecchio. sono ammattito un po' col pc, e più ci mettevo mano più il file originale mi faceva cacare :shifty:

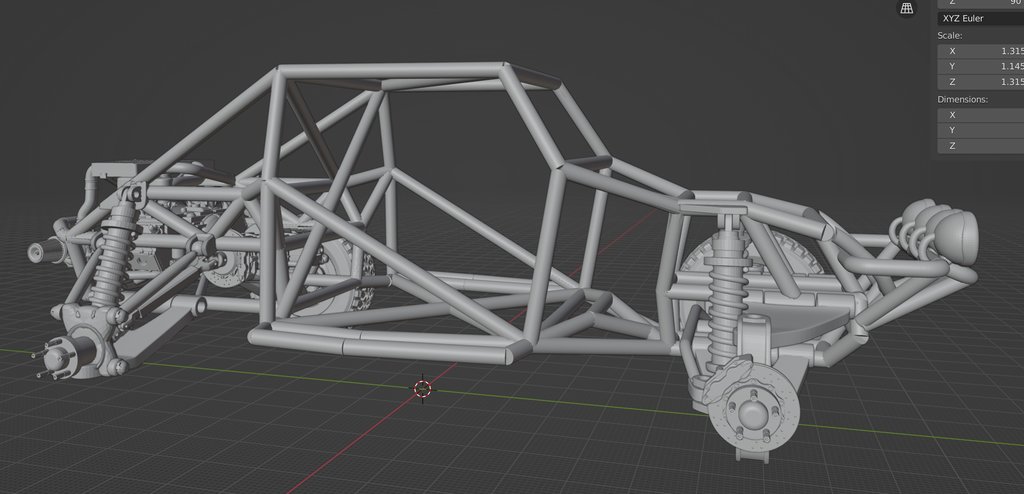

ho deciso di prendere anche un altro file, di un trophy truck, per cercare di rubare un po' di parte meccanica. ho preso questo qui, alla fine per la parte anteriore ho rubato quasi tutta la sospensione, al posteriore solo ammortizzatore e braccio inferiore, facendo un mischiotto con quello che c'era già nel baja bug https://files.cults3d.com/uploaders/...4b90dd1/22.jpg https://files.cults3d.com/uploaders/...208c57e/23.jpg armatomi di tanta pazienza ho cercato di ridisegnare da capo il telaio tubolare, intorno alle sospensioni e al motore, rimanendo nei "confini" della carrozzeria. dopo un bel po' di prove il risultato è questo: https://www.modellismo.net/forum/att...1&d=1699441409 https://www.modellismo.net/forum/att...1&d=1699441409 https://www.modellismo.net/forum/att...1&d=1699441409 sostituirò i semialberi di trasmissione con questi trovati molto più realistici, i freni al posteriore li ho montati "sul cambio", adesso mi sembra tutto un po' più logico e realistico, pur mantenendo una certa semplicità sotto alcuni aspetti. per il telaio tubolare mi sono studiato un paio di tutorial su blender e alla fine ho avuto un po' di difficoltà perché il metodo utilizzato, seppur piuttosto semplice, ha un bug che quando si da spessore alla linea questo viene calcolato male sminchiando tutti i diametri. quindi ho preferito fare tutte linee spezzate e non unite tra loro in modo da avere il diametro uniforme, poi sulle giunture ci lavorerò alla vecchia maniera con stucco e lime :bohk7ar: prima di andare avanti ad ammattire con i lavori di fino al pc per preparare i file alla stampa volevo accertarmi che la cosa fosse realizzabile e così ho mandato in stampa il telaio. devo dire che sono estremamente soddisfatto del risultato, primissima volta che stampo qualcosa di interamente disegnato da me e soprattutto una stampa così grande e complessa :biggrinangel: https://www.modellismo.net/forum/att...1&d=1699441707 https://www.modellismo.net/forum/att...1&d=1699441707 https://www.modellismo.net/forum/att...1&d=1699441707 |
Stai facendo un gran lavoro!
Non so te, ma Blender è davvero poco user friendly e non lo riesco a capire ancora... Quindi doppi complimenti per come lo stai usando. |
Gran bel lavoro, Penny. Ti faccio i miei complimenti perché un telaio non è semplice da disegnare, specialmente agli inizi quando non conosci bene il software.
