[AUTO] Mazda MX5 NB - 1/24 Aoshima
6 allegato(i)
Si inizia un nuovo modello, qualcosa che conosco molto bene, una Mx5 [emoji7]

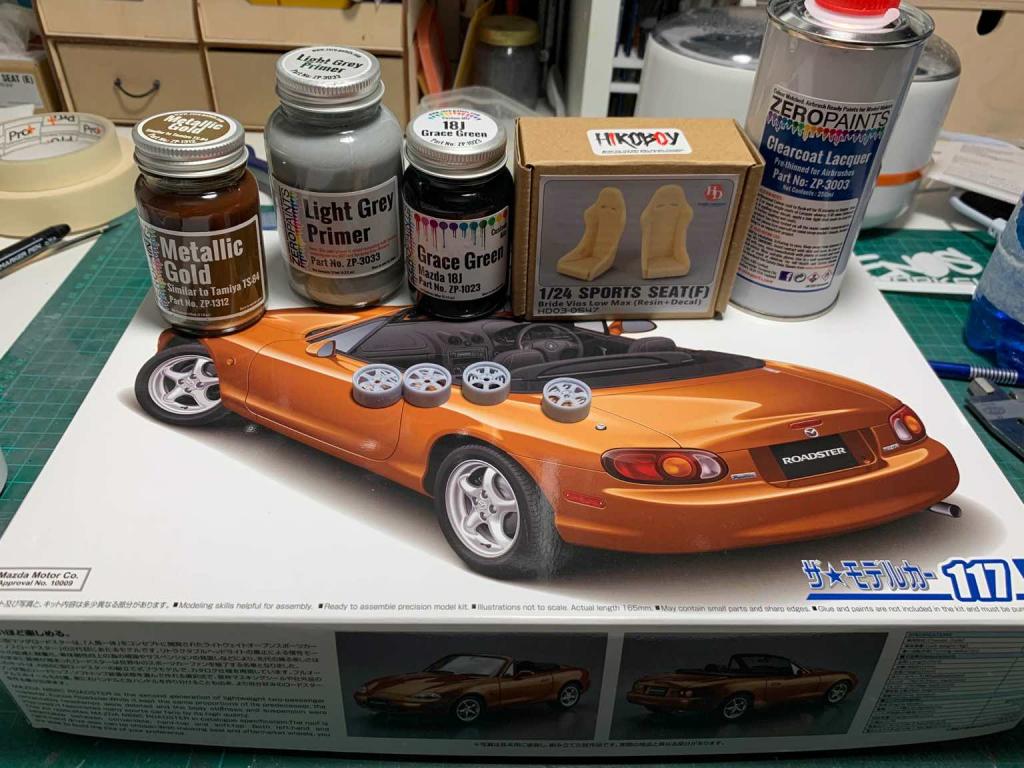

Questa volta però è la replica della ex Mx5 di un mio caro amico, che l’ha venduta per un downgrade con una rx8 🤢 Veniamo al modello, esteticamente è completamente stock, mentre all’interno ci sono sedili tubolari omp, volante omp e roll bar. Anche i cerchi non sono quelli di serie ma dei Japan Racing da 16” color oro Due foto dell’auto reale Allegato 387332 Allegato 387333 Il kit è il solito Aoshima (l’unica casa che riproduce la NB) per fortuna nella ristampa hanno inserito il cruscotto per la guida a sx (lavoro in meno) Allegato 387334 Allegato 387335 Foto di gruppo di tutto il materiale [emoji51] Allegato 387336 Allegato 387337 Per la riproduzione dei cerchi mi sono affidato alla stampa 3d fatta da un amico, mentre per i sedili parto da una base dei Bride della Hobby Design Per ora è tutto [emoji4] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
ci dai dentro :biggrinangel: bel progettino!!
ci parli un attimo di quel clearcoat in formato famiglia di zero paints? :hmm: |
Quote:
Sto progettino è fermo da un anno, altro che darci dentro [emoji23] poi mi conosci e sai che ci metto una vita a far le cose [emoji28] Il trasparente è il classico mono componente della zeropaints, invece che prendere il bocchettone di vetro classico ho preso la latta da 250ml [emoji51] (in verità ne ho due [emoji56]) Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
[AUTO] Mazda MX5 NB - 1/24 Aoshima
6 allegato(i)
Iniziamo a far qualcosa, sono partito dal pianale.

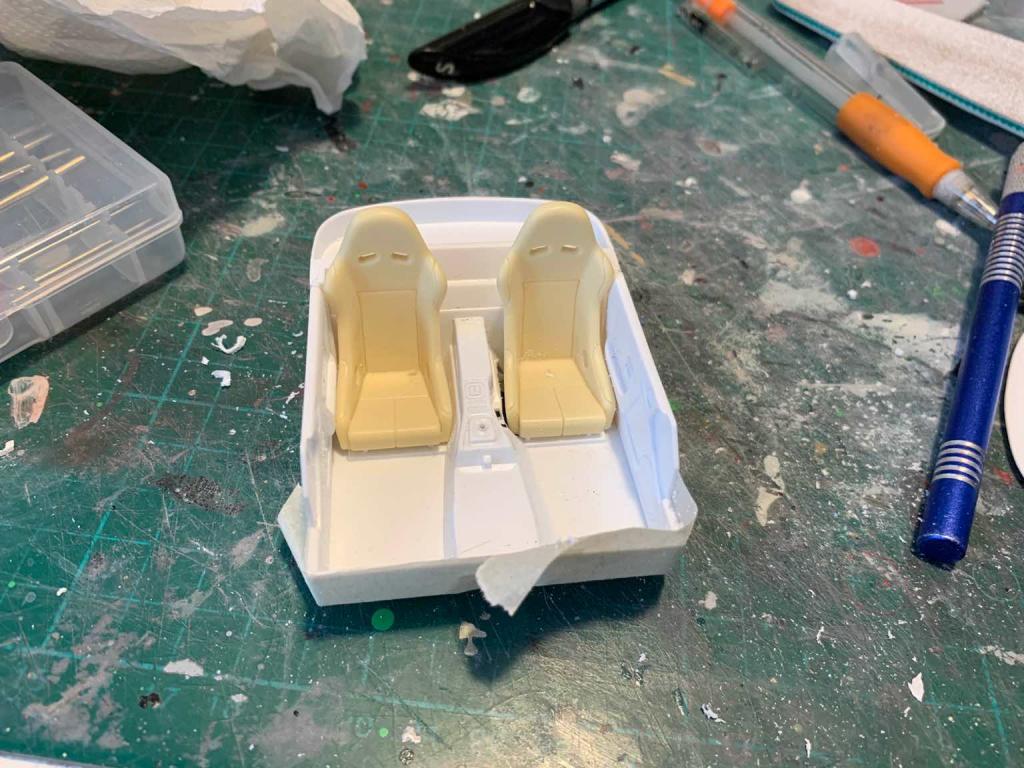

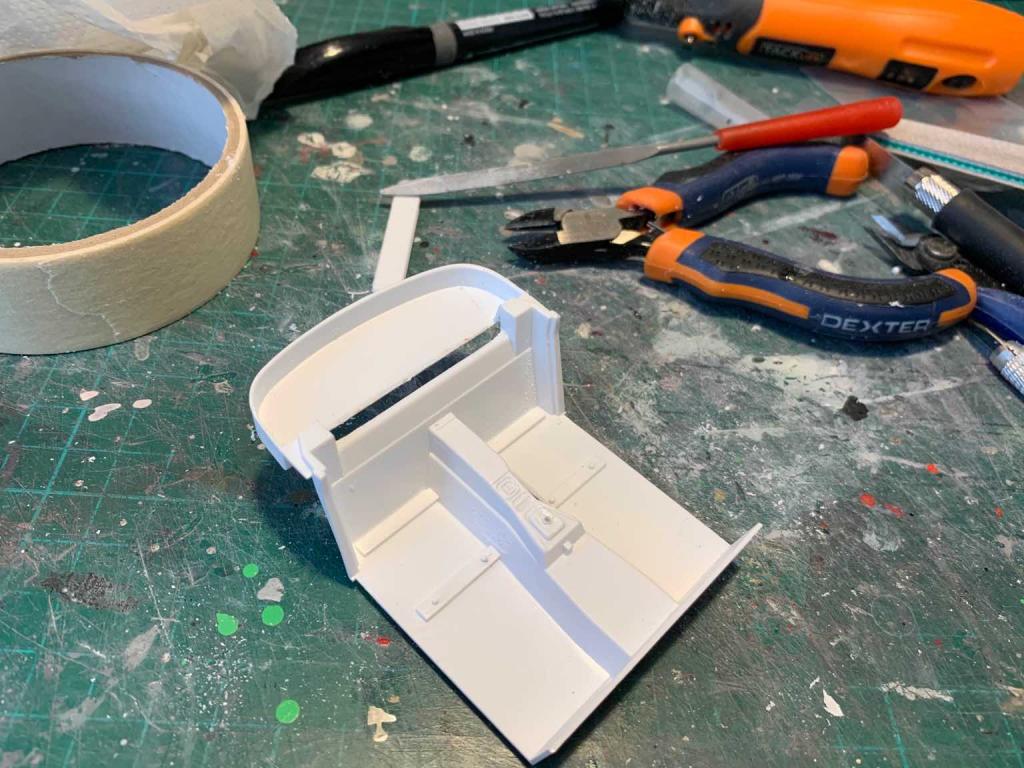

Invece del solito nero ho pensato di dare un fondo con una tonalità sul grigio/verde inventato al momento Allegato 387350 Il colore dell’auto è il grace green Allegato 387351 Poi ho iniziato a mettere mano agli interni, la parte più “complicata” Farci stare i sedili è da bestemmie come sulla controparte reale, sono partito da un pre assemblaggio per valutare gli ingombri Allegato 387352 Per il sedile lato passeggero nessun problema, ci sta a filo, mentre lato guida non ci sta proprio [emoji29] Allegato 387353 Risolto affettando tutta la zona sotto al freno a mano che poi verrà coperta dal sedile stesso Allegato 387355 Per far posto al rollbar va asportato anche il frangivento che è incorporato nella stampata Allegato 387354 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Ti seguo
[emoji109][emoji109][emoji109] Inviato con il mio Mi 9T Pro - Scarica l‘app del Forum di Modellismo.net |
Quote:
col bicomponente ho avuto il problema che mi si secca, pur tenendolo in frigo e chiudendo il tappo col nastro... :icon_smile_drop: volevo provare a vedere se trovo qualche opzione con una resa buona ma con meno sbattimento :biggrinangel: |
Quote:
ovvio che non ha la resa di un 2k |
8 allegato(i)
Continuo con gli interni, il “buco” lasciato dalla rimozione del frangivento è stato chiuso con ciano + bicarbonato ed in seguito stuccato. Non ho cercato la perfezione sulla finitura, tanto poi va coperto con la moquette e dalla capotte
Allegato 387414 Ho assemblato la carrozzeria è segnato i punti da carteggiare Allegato 387415 Allegato 387416 Montati pianale, interni e sedili per prendere le misure per il roll bar Allegato 387417 Questo è il roll bar da riprodurre Allegato 387419 Il primo tentativo di piegatura è fallito [emoji28] Allegato 387418 Per ora ho ottenuto questo con l’aiuto di qualche bestemmia [emoji56][emoji849] Allegato 387420 Allegato 387421 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Progetto molto interessante. Seguo [emoji1360]
Inviato con il mio Redmi Note 8 Pro - Scarica l‘app del Forum di Modellismo.net |
5 allegato(i)

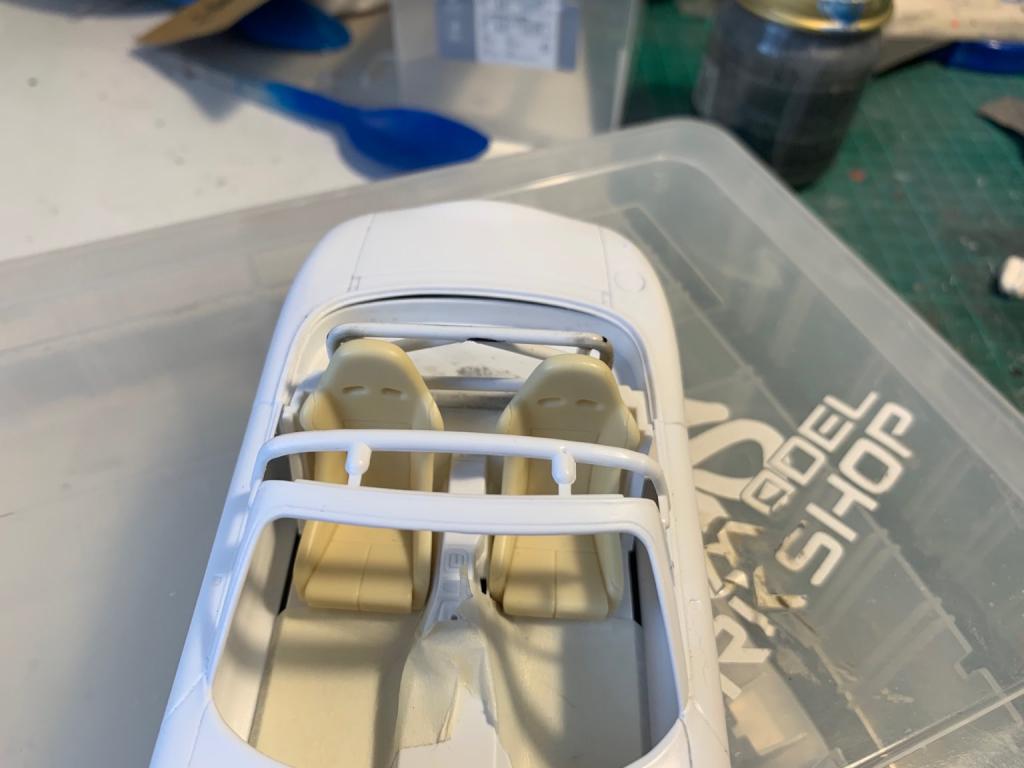

Non sono andato molto avanti ieri sera [emoji28] ho giusto incollato l’ultima traversa e provato in posizione
Allegato 387540 Allegato 387541 Allegato 387542 Il prossimo step è la modifica dei sedili, ha due aperture praticamente quadrate al posto dei due ovali inclinati Allegato 387543 E anche la capote chiusa nel suo vano andrà creata da zero (questo è come dovrebbe venire) Allegato 387544 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Complimenti, inizio ottimo e progressi veloci :Ok:
|
3 allegato(i)
Quote:
Grazie! [emoji28] anche se vorrei fare di più ma il tempo è quel che è [emoji29] Veniamo al capitolo sedili. La base che ho trovato più simile come forme sono i Bride Vios Low Max Allegato 387597 Mentre quelli montati sull’auto sono gli OMP Trs-E Allegato 387598 Ho trovato le misure del Bride Allegato 387599 Ora scalo tutto su illustrator e mi creo le maschere per adeguare le aperture Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
[AUTO] Mazda MX5 NB - 1/24 Aoshima
2 allegato(i)
Buttato giù al volo il disegno
Questo è il Bride scalato sulle misure del sedile in resina Allegato 387601 Mentre questo è il disegno delle aperture e bordi da incidere sul sedile in resina Allegato 387602 Scusate le foto allo schermo ma l’app del forum non carica gli screenshot della scrivania del Mac [emoji849]🤷*♂️ Inviato dal mio iPhone utilizzando Forum |
2 allegato(i)
Questo è il risultato con la maschera di taglio [emoji4]
Allegato 387641 Allegato 387642 Ora il difficile è fare i fori senza far danni [emoji28] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
veramente un bel lavoro con le dime :beer:
io ti consiglierei però di disegnarle direttamente sul sedile per non avere un qualcosa "in mezzo" che si può spostare o disturbare il lavoro meccanico per fare i fori partirei da dei buchi col trapanino ai 4 angoli e poi piano piano unirli con un incisore fino ad attraversare lo spessore |
Quote:
Si sì ho fatto come dici, solo che ho incollato le dime con il binadesivo 3m, sono bestemmie a tirarle via [emoji23] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
5 allegato(i)
Piano piano vado avanti con gli interni, preparati i pezzi principali per il primer nero semilucido (che sarà il colore finale)
Allegato 387848 Ed ecco il risultato Allegato 387849 Allegato 387850 Passiamo a sedili e roll bar, dopo aver fatto le aperture e incisioni varie ho dato il primer per avere un idea su dove intervenire Allegato 387851 Questo è il risultato dopo il 3º giro di ciano, stucco, primer [emoji23] Allegato 387852 Ci sono ancora due correzioni da fare ma la base c’è [emoji4] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Davvero niente male, ottima ricostruzione :smilese:
|
5 allegato(i)
Quote:
Grazie [emoji28] anche se non sono perfetti [emoji4] Primer bianco sui sedili, e rollbar nero lucido Allegato 387950 Mascherato i bordi bianchi del poggia testa Allegato 387951 E mascherato tutto per il grigio scuro Allegato 387952 Allegato 387953 Ovviamente ho anche le decal con i loghi omp (ed il resto che mi serve) Allegato 387954 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Sull'acciaio giapponese dai sempre il massimo non so se tu l'abbia notato, forse eri un samurai nella passata Vita [emoji6][emoji6][emoji6]
Inviato con il mio CPH2009 - Scarica l‘app del Forum di Modellismo.net |
Quote:
Esagerato! [emoji28] Se un soggetto mi piace lavoro con più piacere, su altri soggetti li monto come vengono e fine 🤷*♂️ Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
D'altronde ci sarà un motivo se il suo avatar è il simbolo della mazda....... :D ;)
|
1 allegato(i)
Quote:
È colpa di questa[emoji51] Allegato 387976 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
2 allegato(i)
Piccolo aggiornamento serale [emoji4]
Mascherato con il maskol la zona del poggiatesta e verniciato con nero opaco acrilico Allegato 388015 Stesa la “moquette” nella vasca abitacolo Allegato 388016 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
1 allegato(i)
Aggiornamento veloce della pausa pranzo, sedili finiti. Manca solo il trasparente opaco sopra a tutto
Allegato 388031 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Per me, promossi :Ok:
|
Quote:
Promossi.... più o meno [emoji28] manca una scritta che non so perché non ho fatto [emoji848] Purtroppo ora non ho stampe da fare se no l’aggiungevo [emoji29] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
4 allegato(i)
Andiamo ancora avanti, il prossimo step dell’auto costruzione è la capote ripiegata nel suo vano.
Per prima cosa incollo il rollbar alla vasca abitacolo Allegato 388049 In seguito rimonto pianale, vasca abitacolo e carrozzeria per prendere le misure Allegato 388050 Per “semplificarmi” la vita ho deciso di sacrificare la capote, compresa nel kit, che in ogni caso non avrei utilizzato. In questo modo non devo ricrearmi là curvatura del montante del parabrezza Allegato 388051 Segnato a grandi linee dove tagliare (vado molto ad occhio, purtroppo sulla mia 1:1 non ho il rollbar e non riuscirei a prendere le misure fedeli al 100%) Allegato 388052 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Ottimo lavoro
I sedili sono venuti bene Come tutto del resto Con un'auto così tiri fuori gli artigli [emoji123][emoji123][emoji123] Inviato con il mio Mi 9T Pro - Scarica l‘app del Forum di Modellismo.net |
9 allegato(i)
Andiamo avanti con la capote, alla fine anche qua si va al 90% di auto costruzione (nulla di complicato)
Con la scusa sono sceso in garage a prendere le misure sulla mia 1:1 giusto per non fare le cose a caso [emoji51] Queste sono le foto della capote ripiegata nel suo vano Allegato 388251 Allegato 388252 Sono partito col costruirmi, con del plasticard da 0,5mm, la fascia principale dove c’è la (inutile) maniglia centrale ed i due agganci laterali Allegato 388253 Allegato 388254 La prima bozza una volta sagomato ed incollato Allegato 388255 Per fare il bordo della maniglia ho usato del fil di ferro da 0,5mm Allegato 388256 Oltre alla maniglia ho aggiunto le guarnizioni di tenuta con profilato da 0,5mm Allegato 388257 Questo è dove sono arrivato ora, mancano i due agganci laterali [emoji4] Allegato 388258 Allegato 388259 Domani proseguo [emoji51] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
ciao enos,stai lavorando con estrema cura e pulizia come sempre sulle tue auto.:Ok:
|
Vedo un ottimo lavoro e grande precisione. Complimenti
Inviato con il mio Redmi Note 8 Pro - Scarica l‘app del Forum di Modellismo.net |
Non c'è niente da fare questa auto ti piace e si vede.....[emoji847][emoji847][emoji847]
Inviato con il mio CPH2009 - Scarica l‘app del Forum di Modellismo.net |
Cerco di metterci del mio, a volte ci riesco a volte no [emoji28]
A rilento procedo, sono dietro a costruire cazzilli inutili Inviato dal mio iPhone utilizzando Forum |
Bel progetto..complimenti...
Inviato con il mio SM-A202F - Scarica l‘app del Forum di Modellismo.net |
15 allegato(i)
È giunta l’ora di un aggiornamento [emoji51]

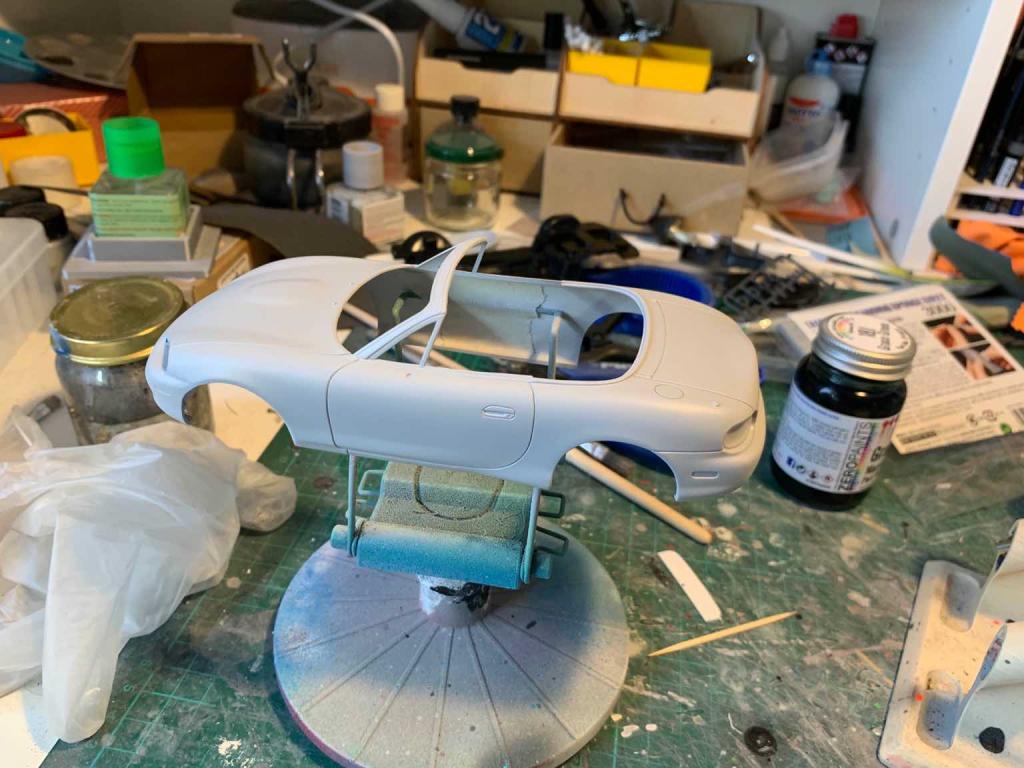

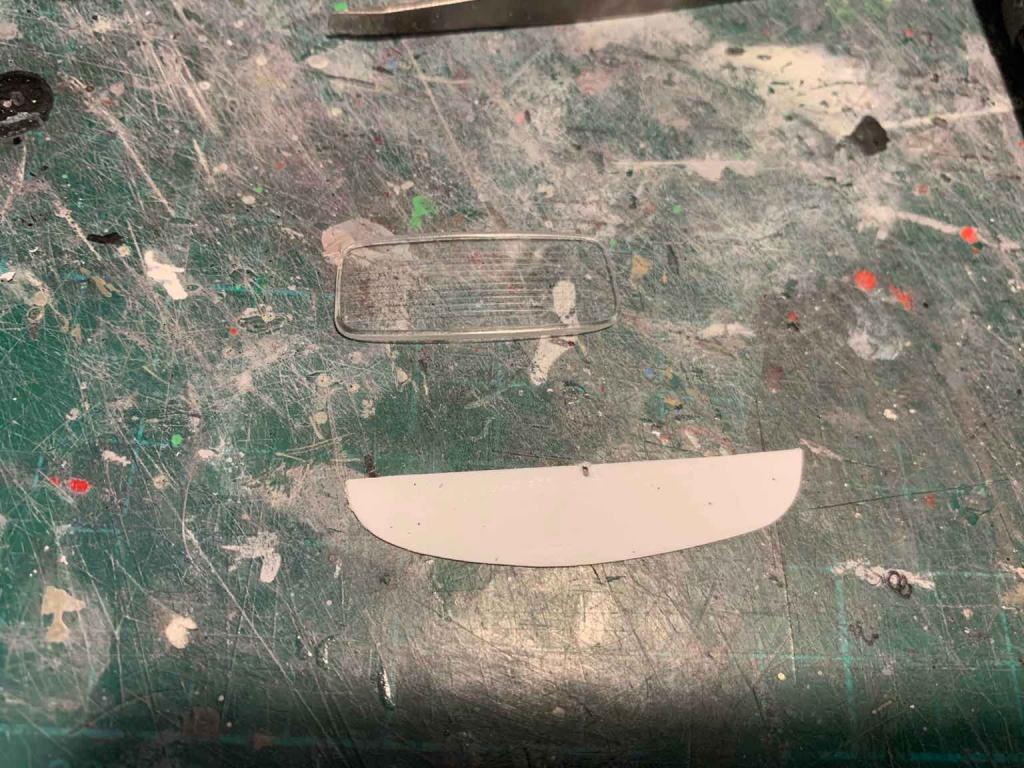

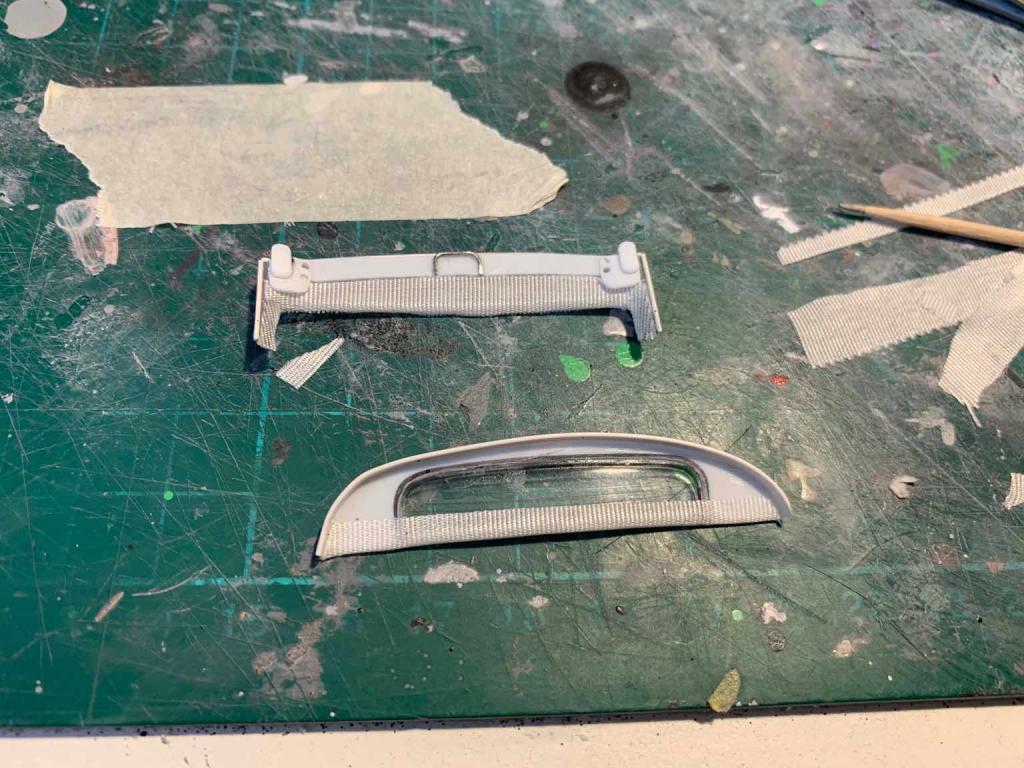

Dopo aver abbozzato la parte superiore della capote ho creato la parte inferiore che rimane ancorata all’auto Con un pezzo di basto carta mi sono creato la dima Allegato 388738 Trasferita poi sul solito plasticard da 0,5mm Allegato 388739 Ho deciso di complicarmi la vita ed inserire il vetro trasparente prelevato dalla capote del modello Allegato 388740 Allegato 388741 Poi ho concluso tutti i dettagli delle due parti della capote (ganci superiori, tessuto interno) Allegato 388742 Nel frattempo ho dato il primer sulla carrozzeria Allegato 388743 Allegato 388744 Cerchi e capote pronti per il primer [emoji4] Allegato 388745 Per il volante, che non è il nardi di serie, ho cercato qualcosa di più simile possibile Allegato 388746 La scelta è ricaduta su questo Allegato 388747 Rimosso l’incastro originale dal piantone e ricreato il mozzo con distanziale come sulla vera (per ricreare la copertura in gomma ho utilizzato un filo da avvolgimento da 0,5mm) Allegato 388748 Allegato 388749 Questo è il risultato Allegato 388750 Ed ora si passa alla verniciatura, colore zeropaints grace green Allegato 388751 Passate due mani leggerissime Allegato 388752 Purtroppo mi sono accorto di due difetti che sono riaffiorati con la vernice, stasera carteggio, sistemo e si riparte [emoji4] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
2 allegato(i)
Carteggiata e si ricomincia da capo [emoji51]
Allegato 388757 Allegato 388758 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
3 allegato(i)

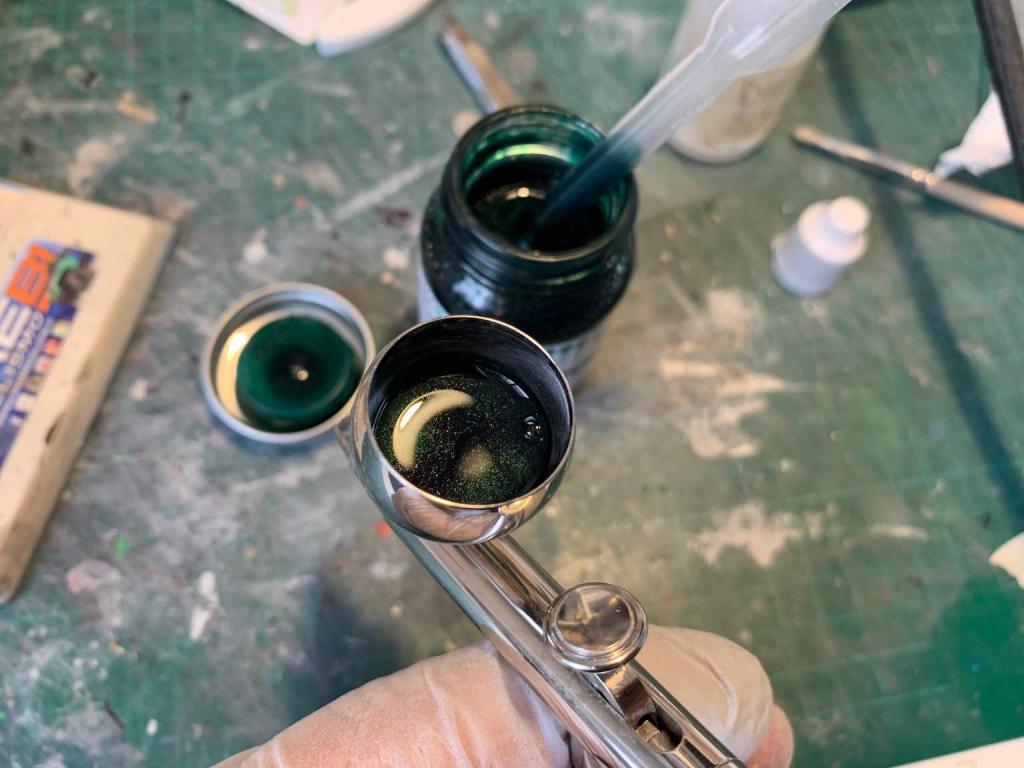

Che bello respirare di prima mattina una bella dose di zeropaints [emoji23][emoji23][emoji23][emoji23]
Inizia a prendere colore Allegato 388772 Allegato 388773 Allegato 388774 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
È davvero un bel punto di Verde [emoji122][emoji122][emoji122]
Inviato con il mio CPH2009 - Scarica l‘app del Forum di Modellismo.net |
Quote:
Ho semplicemente usato il suo colore [emoji23] comunque ancora non è finita, mancano almeno due mani ed il trasparente [emoji51] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
