[aereo] Breda Ba 65 A 80, 1/72 rcr models
13 allegato(i)
Eccomi qui a giocare (una volta tanto) con i velivoli...ciò nonostante il wip della f40, e altri lavori in stand by, questo progetto e su commissione....pertanto non potevo rifiutarlo. Veniamo alla scatola, rcr?!? E chi la conosceva!! Con tutta onestà se avrei avuto modo di vedere il kit prima non avrei accettato l'incarico, short run di scarsissimo livello, incastri e spessori imbarazzanti, i particolari (già pochi) sono quasi tutti da modificare e/o rifare da zero....uniche cose positive, un foglietto di fotoincisioni molto utili, gambe del carrello in metallo bianco, motore in resina passabile fatta eccezione per le testate cannate, e vetri in acetato che sembrano abbastanza robusti e lavorabili, di solito sono sottilissimi e si rompono solo a guardarli. Si inizia con i primi lavori di sgrassaggio e prova a secco di ali con fusoliera, a parte qualche punto direi che mi aspettavo peggio....il tipo me lo ha chiesto super dettagliato, decido quindi di aprire i portelli inferiori del vano bombe....(sarà necessario uno specchio a modello finito), quindi col dremel ci do dentro eliminando circa 3 mm di plastica lungo i bordi, anche la parte che accoglie il vetro è stata tagliata e assottigliata. Dopo aver rifatto i portelli con plasticard e strip rifaccio anche la bordatura interna che simula il telaio alleggerito, passo quindi al montaggio e alla stuccatura della vetratura inferiore dopo averla mascherata. Si passa agli interni, l'abitalo, reparto bombe e serbatoio erano montati all'interno della struttura tubolare del velivolo, per realizzarla mi sono fatto fotocopiare degli spaccati fino ad arrivare alla scala 1/72, quindi plastirod da 1 mm, è da mezzo mm, montato anche l'abitacolo tutto in fotoincisione del kit è stato inserito all'interno, infine realizzata anche la doppia struttara dietro il pilota....prima di cantar vittoria occorrerà provarlo all'interno, ma solo dopo aver assottigliato anche le pareti. Intanto ecco qualche foto.
Allegato 283248 Allegato 283249 Allegato 283250 Allegato 283251 Allegato 283252 Allegato 283253 Allegato 283254 Allegato 283255 Allegato 283256 Allegato 283257Allegato 283258 Allegato 283259 Dimenticavo, le decal sono da buttare....ho già ordinato un foglio tauro model della regia aeronautica. Allegato 283260 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Finora hai fatto un gran bel lavoro :Ok:
|
9 allegato(i)

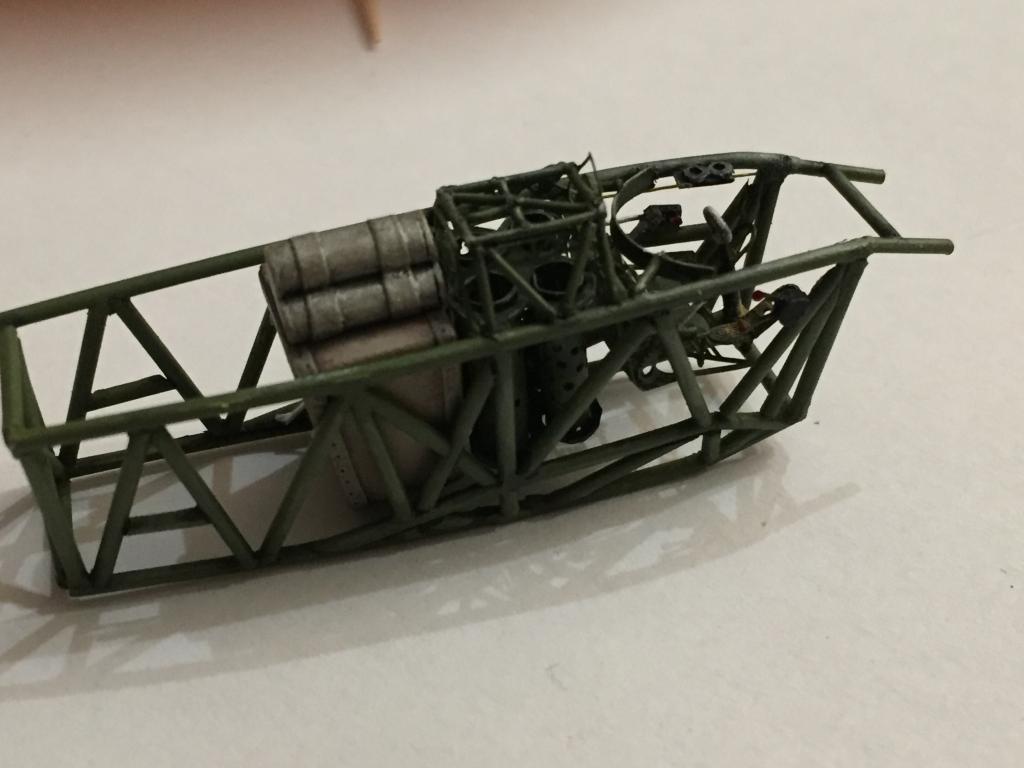

Ti ringrazio matte....qualche altro progresso. Ho realizzato il serbatoio e reparto bombe, (in pratica gli alloggi), per le canne lamierino ricavato dalle candele Ikea, poi plasticard da 1 mm per il serbatoio e le tre bombole sopra, altro plasticard da 0,25 per i sostegni delle canne. Qualche altro particolare aggiunto anche nell'abitacolo, la cloche autocostruita con rod, lo schienale in lamierino con le cinture ricavate da fascette in 1/24, una scatola sulla sinistra, e il sostegno a mezza luna sullo schienale. E il momento di scavare le semi fusoliere....ho già in mente di aprire uno dei tre portelli che racchiudono il motore stellare, che sarà da dettagliare, è un vano mitragliatrici ricostruendo tutto ciò che c'è sotto. Ecco intanto i progressi di oggi.
Allegato 283273 Allegato 283274 Allegato 283275 Allegato 283276 Allegato 283277 Allegato 283278 Allegato 283279 Allegato 283280 Allegato 283281 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
5 allegato(i)
Bene, il lavoro inizia a farsi complicato. Ho lavorato sulle semi fusoliere per farci stare la struttura da me realizzata...in realtà entra, ma ho dovuto rivedere anche la struttura rastremandola sia all'anteriore che al posteriore, al momento non ho fatto foto ma le metterò presto. Intanto sto lavorando sul motore, lo stampo è di qualità pressoché primitiva, è stato necessario un lungo lavoro di pulizia....ho rivisto le testate prive dei coperchi punterie, realizzato tutto il resto, due anelli di plasticard sul mozzo con relativi bulloni fotoincisi, praticati alcuni fori e inserito delle nuove astine e sezioni di ago per i cavi di accensione. Ciò nonostante le dimensioni l'aspetto sembra ora più realistico.
Allegato 283349 Allegato 283350 Allegato 283351 Allegato 283352 Allegato 283353 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Complimenti per come hai migliorato il motore :winker:
|
Direi che le immagini del confronto parlano da sole.
Nonostante il soggetto non sia nelle mie corde, sono molto curioso di quello che ne verrà fuori. Ciao |
Troppo buoni! Grazie...il soggetto non fa impazzire neanche me, il committente ha una collezione di aerei della regia, la maggior parte se li fa montare più per pazienza (che non ha) che per altro!! Ora capisco perché non ci ha neanche provato con questo kit[emoji1] fin qui comunque è soddisfacente lavorarci, per me più sono complicati più mi ci impegno!
Inviato dal mio iPhone utilizzando Forum |
5 allegato(i)
Qualche altro aggiornamento, in questo kit il concetto "da scatola" è impossibile...come detto all'inizio ogni pezzo necessità di rielaborazioni o rifacimenti. Le 3 pale è relativo mozzo che compongono l'elica sono state stampate da qualche bambino probabilmente...ho raggirato così il problema, ho staccato le pale dopo accurata pulizia, e rifatto il mozzo centrale con sezioni di sprue tirato a caldo e pezzi di guaina restringente, raccordato il gruppo con ciano e resina in polvere, quindi tagliati a misura ho incollato le 3 pale, dettagliato anche il mozzo con pezzi di filo e rondelle fotoincise top studio....per questo lavoro sto prendendo spunti da alcuni wip in rete della sorella maggiore in 1/48 della special hobby, che sembra essere più fedele. Adesso non resta che fare entrare il motore nella carenatura composta in 3 pezzi, come si può vedere in foto uno dei 3 bordi e stampato da cani....dovrò rimediare anche li.
Allegato 283369 Allegato 283370 Allegato 283371 Allegato 283372 Allegato 283373 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
8 allegato(i)
A poco a poco inizia a prendere forma. Unite le tre carene è stato necessario fresare un bel po per farci stare il motore, in una delle giunzioni ho inserito un pezzo di plasticard, questo per avere un minimo di gioco in modo che anche dopo la verniciatura ci entri bene. Rifatte anche le alette che distribuiscono il calore. Si passa agli scarichi, ho migliorato quelli del kit, ho fresato le aperture di quelli laterali e aggiunto filo da 0,1 mm a bobina per simulare lo snodo. Per le prese d'aria poste sopra la carenatura ho invece optato per una cornice in plasticard, raccordata poi col resto. Veniamo al discorso decal, prima di darle per inutilizzabili ho voluto fare una prova, 4 mani leggere di micro film diluito col laquer tamiya, ne ho quindi provato una (che non sarà utilizzata per la livrea) stesa su un tappo di siringa, direi che ha funzionato alla grande.
Allegato 283384 Allegato 283385 Allegato 283386 Allegato 283387 Allegato 283388 Allegato 283389 Allegato 283390 Allegato 283391 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Gran bel colpo d'occhio......
|
Stai facendo un lavoro eroico.E lo fai anche bene.
|
6 allegato(i)
Molto gentili...ammetto che è stimolante lavorare su un kit così penoso! Una sorta di banco di prova delle proprie capacità. Qualche altro lavoretto, terminato lo scarico sostituendo il tubo montato sotto le alette della carenatura, mi sono complicato ancora di più il lavoro, avevo intenzione di aprire uno dei portelli di ispezione dei vani mitragliatrici, quindi fresata l'apertura ho rifilato i bordi con lime e cutter e assottigliato la plastica interna fino a mezzo mm, ho quindi creato la battuta è il nuovo portello in plasticard, quindi mitragliatrici, nastro di proiettili, telaio e tubazioni...
Allegato 283392 Allegato 283393 Allegato 283394 Allegato 283395 Allegato 283396 Allegato 283397 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
9 allegato(i)
Aggiornamento, ho completato gli scarichi rifacendo il tubo che passa sotto le alette del cofano motore, quindi ho tornito dello sprue per realizzare le bombe che comporranno la scenetta. Si passa ai carrelli, anche qui si è lavorato di fresa per farci stare i castelli della struttura attorno le gambe, per avere una struttura stabile su cui poggerà il velivolo ho effettuato dei fori in corrispondenza sulle ali superiori e incollato due sezioni di tubi di rame, forato anche le gambe con una punta di 1 mm ho innestato dei pezzi di tondino in modo da permettere il collegamento. Ma ecco un'altra cagatina di questo kit, le gambe non hanno la stessa misura, guardandole meglio infatti si nota che lo stelo che entra nella camicia dell'ammortizzatore su una è più lungo di 1 mm....non è tantissimo, ma credo che una volta montare le gambe si noterebbe lo squilibrio, per ovviare ho modificato l'altezza delle sedi in modo da compensare la differenza...occorre una prova a secco generale.
Allegato 283432 Allegato 283433 Allegato 283434 Allegato 283435 Allegato 283436 Allegato 283437 Allegato 283438 Allegato 283439 Allegato 283440 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Ciao Alfred....anche se gli aerei non sono nei miei piani,segu qualche lavoro.Il tuo su commissione lo seguo sicuro perchè come al solito ci metti tanto del tuo per dettagliare il tutto,e fino a qui non ti smentisci...complimenti,bravo....sei una fabbrica di idee:Ok::Ok::Ok:
|
Ti ringrazio massi, sto trascurando l'f40 però....ma se posso unire l'utile al dilettevole ben venga![emoji1]
Inviato dal mio iPhone utilizzando Forum |
3 allegato(i)

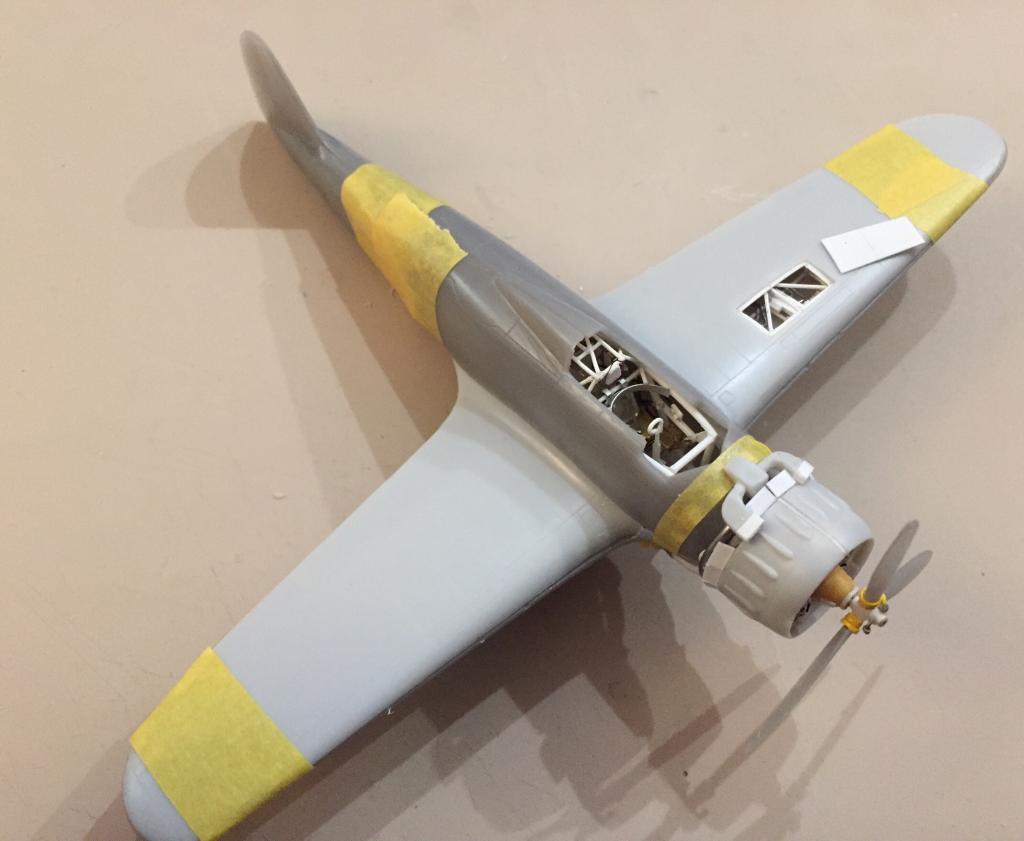

Ecco la prova a secco, immaginavo molto peggio, l'unica nota è la parte alta e frontale del telaio che racchiude l'abitacolo, c'è da prolungare un pelino i tubi verso il motore e spostare in avanti la barra orizzontale che ospita il pannello strumenti. Poca roba insomma, dopo questo accorgimento si potrà procedere con la verniciatura degli interni.
Allegato 283454 Allegato 283455 Allegato 283456 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
9 allegato(i)
Qualche altro aggiornamento, ho completato le gambe di atterraggio inserendo sezioni di ago in modo da montare un perno passante per sorreggere le ruote, quindi i pistoncini che consentono l'arretramento. Ho pulito le ali posteriori inserendo dei perni per collegarli alla fusoliera, iniziato anche la verniciatura dal motore, ho cercato di dare realtà sporcando con lavaggi e pigmenti sabbiosi, ho rifatto i deflettori ventrali, e realizzato la paratia con gli indicatori che verrà montata dietro il pannello fotoinciso. Infine eccoci alla basetta, ho innestato uno specchio scavando la cavità, sagomato un foglio in plasticard e lavorato con stucco per ricreare due leggere collinette, infine colla vinilica e sabbia, ho incollato una cassa (pezzo di scarto) è coperto con un telo fatto con stucco, alcuni barili in lamierino e posa provvisoria di insieme.
Allegato 283794 Allegato 283795 Allegato 283796 Allegato 283797 Allegato 283798 Allegato 283799 Allegato 283800 Allegato 283801 Allegato 283802 |
Davvero bravo, il motore verniciato, poi, è un gioiello :Ok:
|
Bel lavoro! Però avrei tolto il nastro dalla basetta a colla fresca..Ora devi tagliare colla e sabbia..
|
5 allegato(i)

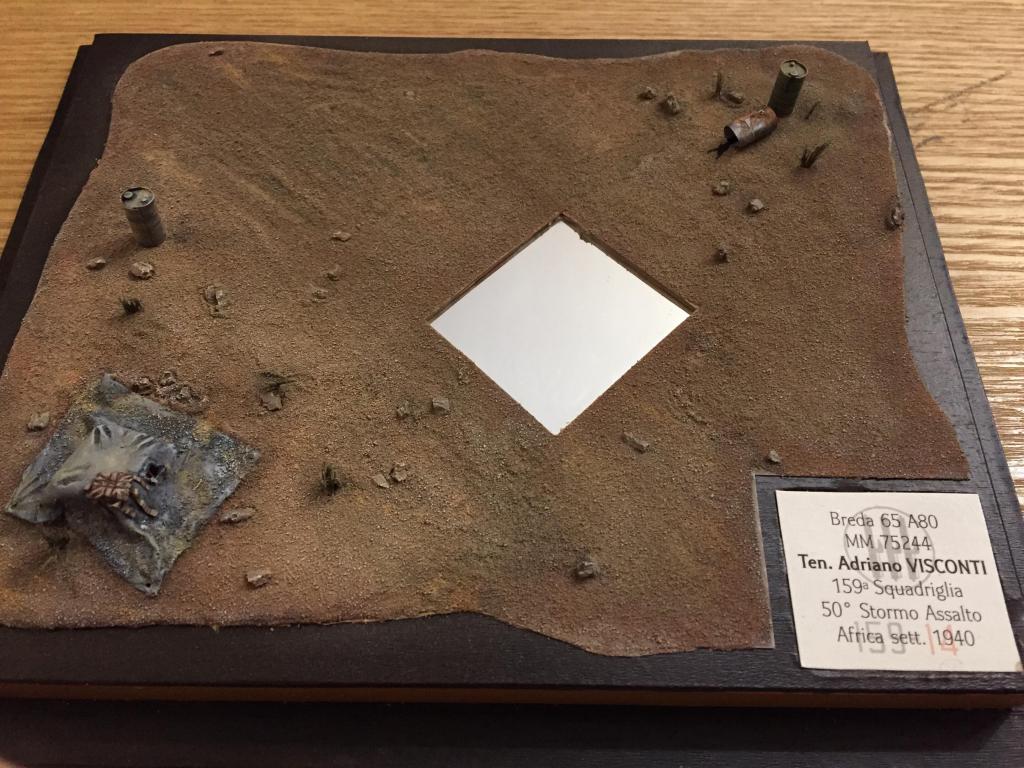

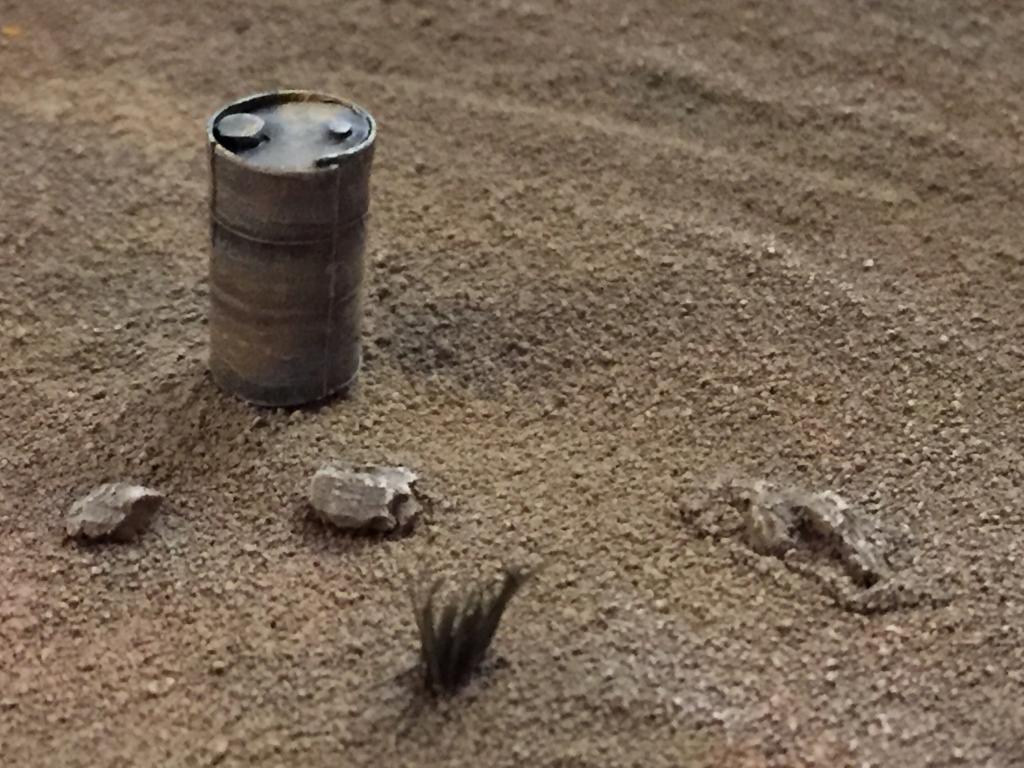

Vi ringrazio! In realtà non lo tolto subito perché dovevo anche verniciare....altrimenti avrei dovuto rimascherarla! Ad ogni modo l'ho già terminata, ho cercato il giusto mix di colori per rendere l'idea della sabbia del deserto africano, con l'aiuto di pigmenti e drybrush, ho messo qualche cespuglio, e realizzato in stucco uno zaino che ho posizionato sopra il telo!
Allegato 283803 Allegato 283804 Allegato 283805 Allegato 283806 Allegato 283807 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Bellissimo lavoro...il tuo cliente non potrà che essere ampiamente soddisfatto.............
|
20 allegato(i)

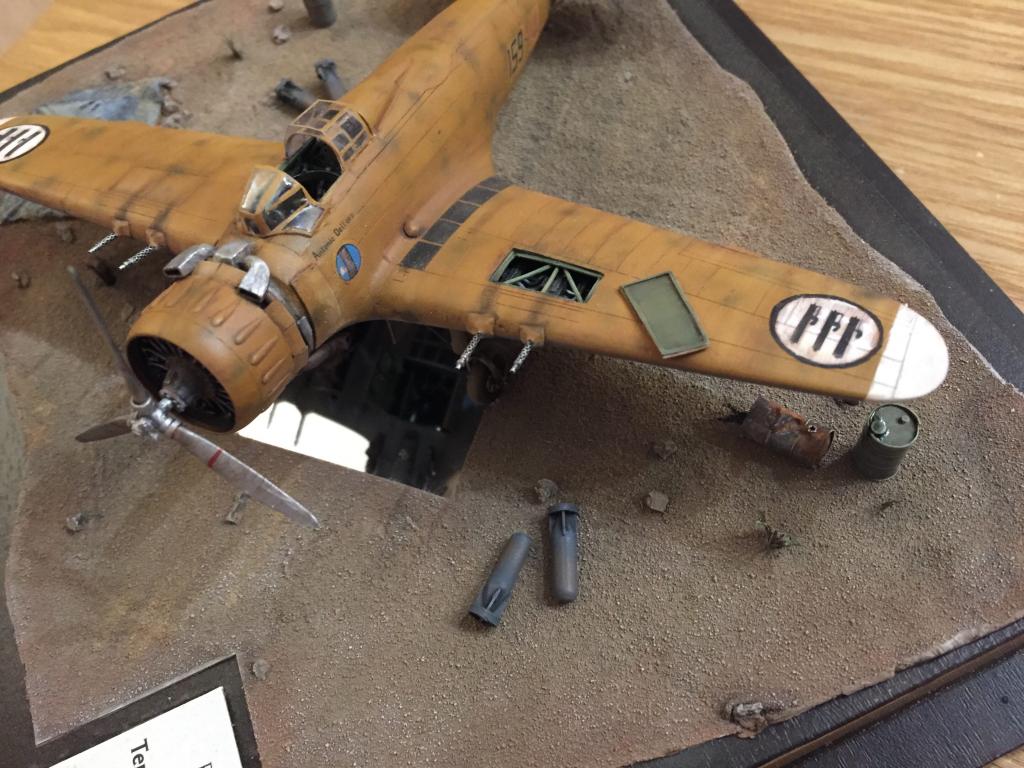

Ti ringrazio massi, in questi giorni non avendo internet non ho potuto postare nulla, l'aereo è finito comunque, metto tutti i vari passaggi.
Allegato 284437 Allegato 284438 Allegato 284439 Allegato 284440 Allegato 284441 Allegato 284442 Allegato 284443 Allegato 284444 Allegato 284445 Allegato 284446 Allegato 284447 Allegato 284448 Allegato 284449 Allegato 284450 Allegato 284451 Allegato 284452 Allegato 284453 Allegato 284454 Allegato 284455 Allegato 284456 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
18 allegato(i)
Allegato 284457
Allegato 284458 Allegato 284459 Allegato 284460 Allegato 284461 Allegato 284462 Allegato 284463 Allegato 284464 Allegato 284465 Allegato 284466 Allegato 284467 Allegato 284468 Allegato 284469 Allegato 284470 Allegato 284471 Allegato 284472 Allegato 284473 Allegato 284474 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
18 allegato(i)
Allegato 284475
Allegato 284476 Allegato 284477 Allegato 284478 Allegato 284479 Allegato 284480 Allegato 284481 Allegato 284482 Allegato 284483 Allegato 284484 Allegato 284485 Allegato 284486 Allegato 284487 Allegato 284488 Allegato 284489 Allegato 284490 Allegato 284491 Allegato 284492 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
21 allegato(i)
Allegato 284493
Allegato 284494 Allegato 284495 Allegato 284496 Allegato 284497 Allegato 284498 Allegato 284499 Allegato 284500 Allegato 284501 Allegato 284502 Allegato 284503 Allegato 284504 Allegato 284505 Allegato 284506 Allegato 284507 Allegato 284508 Allegato 284509 Allegato 284510 Allegato 284511 Allegato 284512 Allegato 284513 Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |

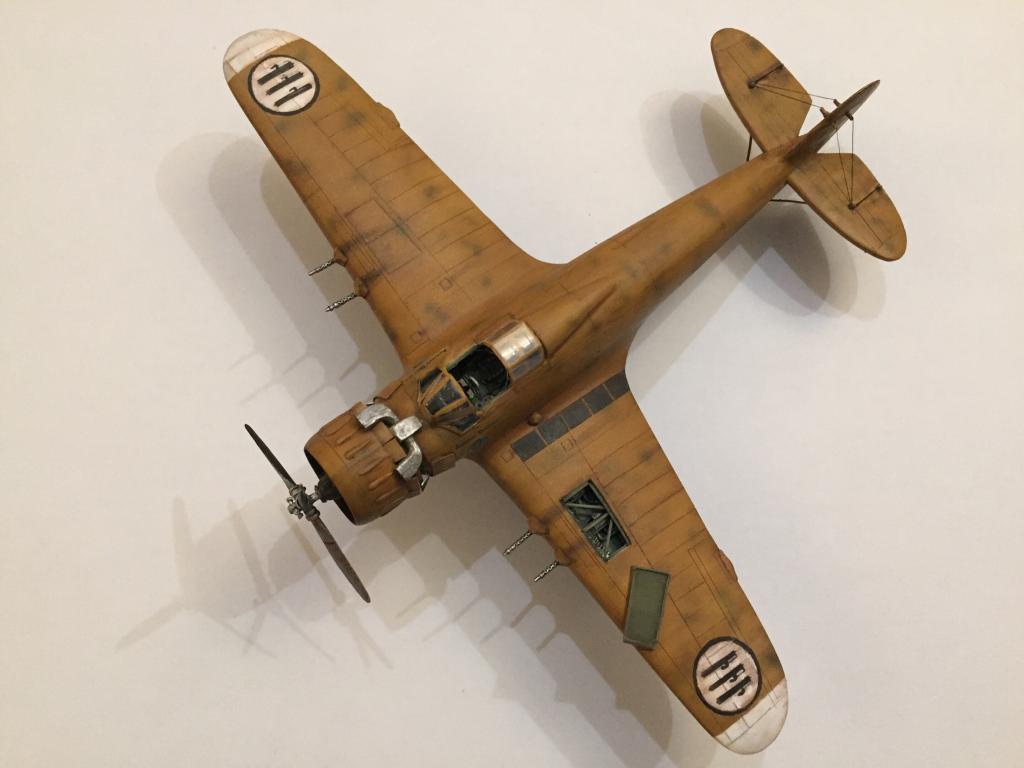

Bene, il lavoro non è certo stato dei più semplici....e devo ammettere che tuttavia considerando come si presentava in partenza è andata anche meglio delle mie aspettative, l'aspetto che più mi soddisfa è il fatto di non aver speso neanche 1 euro di tasca mia, avendo già in casa tutto e facendo ogni cosa da me ho ottimizzato al massimo il guadagno su questo lavoro. Il committente ha già visionato le foto ed è molto sorpreso dal risultato, oggi glielo consegnerò! A presto ripartirò con l'f40, un saluto e grazie a chi mi ha seguito.
Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
Non vedendo più tuoi post pensavo ad un periodo sabbatico........Favoloso Alfredo! Lavoro stupendo e ora avanti tutta con la Monteshell!
|
Mi piace molto!
Complimenti per il lavoro, la documentazione fotografica e la celerità. Bravo :Ok: |
Quote:
|
Spettacolo totale :Ok: . Le canne forate delle mitragliatrici sono un dettaglio troppo forte.....
|
Gentilissimi come sempre!! Grazie di cuore [emoji4]
Inviato dal mio iPhone utilizzando Forum |
Che dettaglio! Sarebbe già iper dettagliato se fosse almeno in 1/48. In 1/72 è stupefacente
Inviato dal mio iPhone utilizzando Forum |
Bel lavoro, complimenti :Ok:
|
è davvero stupendo, complimenti.
volevo chiederti se i rivestimenti delle canne sono delle apposite fotoincisioni o se li hai ricavati da un pezzo di retina trovata in commercio; nel caso mi potresti dare qualche dettaglio in merito? Grazie |

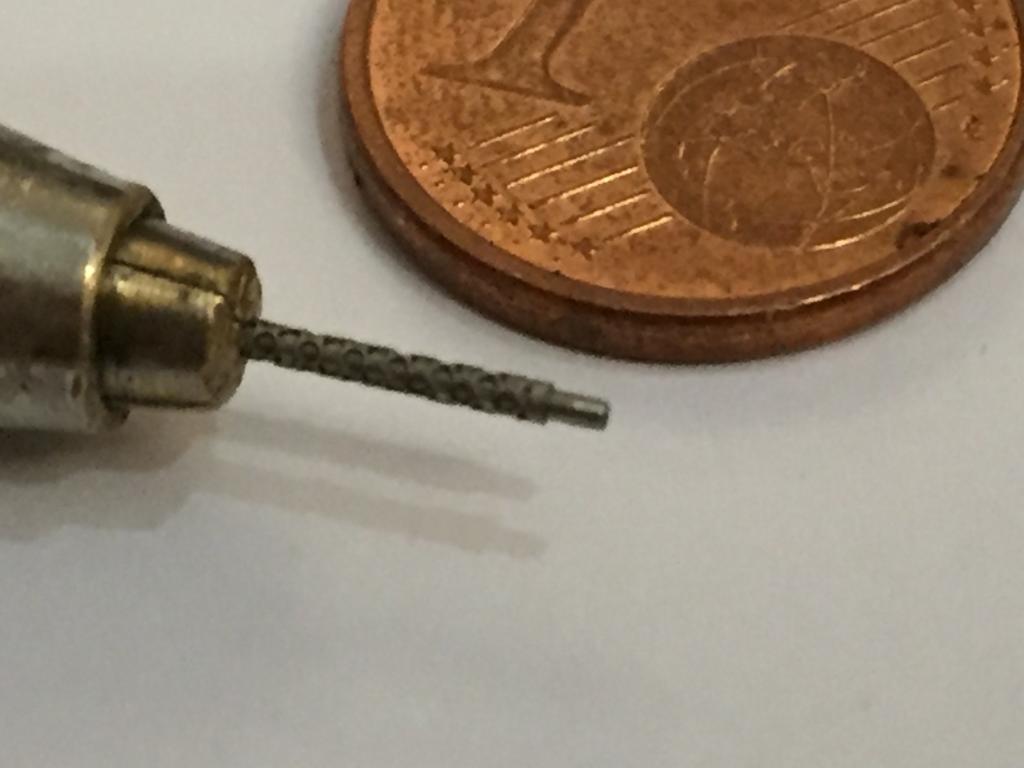

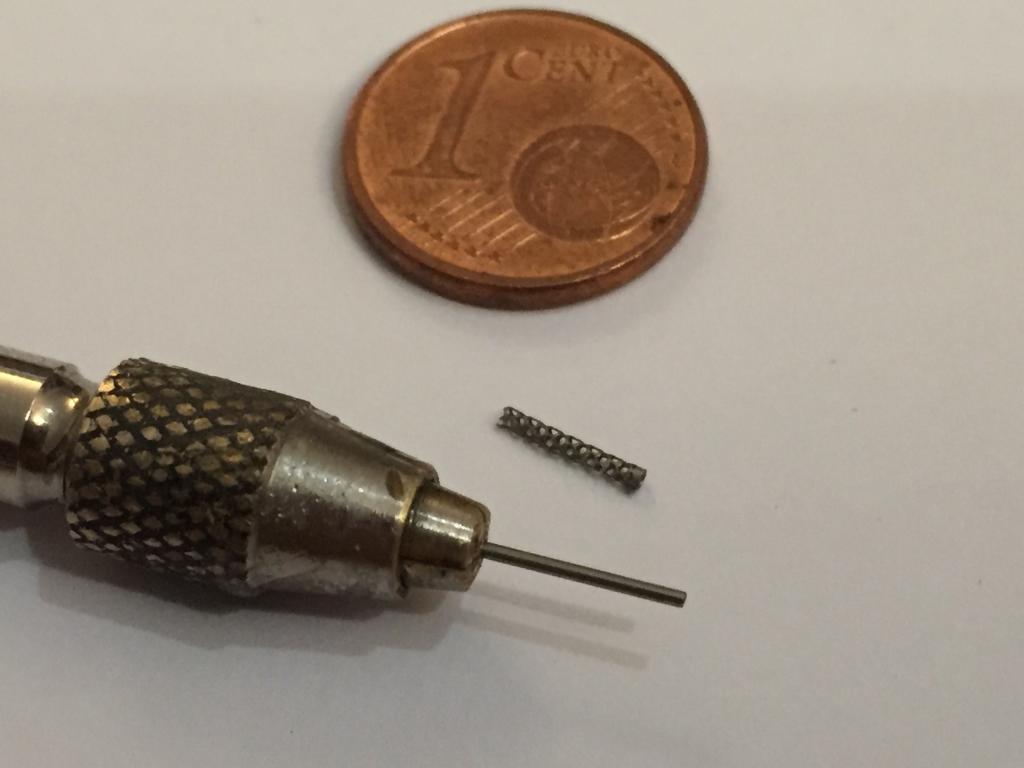

Grazie ad entrambi! Le canne forate le ho ricavate da una griglia per radiatori meri kits, trovata in negozio, tra quelle che ho è l'unica ad avere una trama forata molto convincente per lo scopo.
Inviato dal mio iPhone utilizzando Forum |
Complimenti, ottimo lavoro davvero. Fai sembrare facile sia la realizzazione dei dettagli che la verniciatura.
Leggo però questo WIP solo ora e quindi ti devo fare alcune domande tutte insieme :D Non sapevo che il microfilm si potesse diluire, l'ho provato per la prima volta ed ha creato un certo spessore. Cos'altro potrei usare al posto del lacquer tamiya che al momento non ho? Poi, per colorare il terreno hai usato solo drybrush e pigmenti come hai scritto o prima una base l'hai fatta con l'aerografo? Infine vorrei sapere come hai fatto i ganci dei tiranti sulle ali? Sembrano fotoincisioni o sbaglio? Ancora una curiosità però, perché hai inciso di nuovo tutte le linee? Non mi sembrava stampato in positivo. Come fai per il vacuform invece non te lo chiedo, ti risparmio il disturbo e mi vado a cercare qualche guida. Ti dico grazie già da ora se trovi il tempo di rispondere a qualcosa e ti faccio ancora i complimenti |
Intanto ti ringrazio per i complimenti [emoji4]! Io in genere il microfilm (da fonti che ho letto in giro) lo do a pennello è solo sul motivo, non in tutto il foglio....questo per evitare di dover ritagliare singolarmente, però leggendo delle controindicazioni (come ad esempio il frantumamento se non dato omogeneo) ho provato a spruzzarlo, e il lacquer appunto sembra la migliore soluzione, se c'è sono delle altre onestamente non so! La basetta ha prima ricevuto una mano di buff e qualche goccia di marrone, poi giocando con i chiaroscuri (lavaggi e drybrush) si ottiene l'effetto. Per i ganci si tratta di sezioni di resina, (se ti riferisci alla deriva) mentre gli altri sono fotoincisioni presenti nel kit, le superfici non erano incise bene, in alcuni si notava il bel negativo (in sostanza le superfici alari in color grigio chiaro) mentre fusoliera ali inferiori e cofano motore erano appena accennate, tra l'altro è stato necessario incidere altre linee poiché guardando gli spaccati nel kit ne mancavano un bel po'! Per il vacuform (ho poca esperienza in merito) ho realizzato una scatola in cartoncino è fatto i fori, posizionato il plasticard è acceso l'aspirapolvere ho scaldato con una pistola termica fin quando non si è ritirato sul master.
Inviato dal mio iPhone utilizzando Forum |
Grande Alfredo, ti sei fatto il vacuform artigianale...... :Ok:
|
Grande! E grazie della mezz'ora che mi hai dedicato per scrivere la risposta :bowdown:
Non avevo capito che lo spruzzi il microfilm, ottimo. Domani prendo il lacquer. A me con il pennello e non diluito ha dato problemi sui bordi ed ho infatti dovuto ritagliare con attenzione ogni decal vicinissimo al bordo. I ganci intendevo proprio quelli degli stabilizzatori ed ali, non avevo pensato alle fotoincisioni del kit come pure quelle della cabina. La base della scatola per il vacu, dove sono i buchi, però sembra compensato o sbaglio? Grazie ancora e vedendo il tuo lavoro mi sono messo a dettagliare gli interni di un kittaccio orrendo dell'Horten 229 ricreando un po' della struttura interna. Ciao |
Anche se lo spruzzi il microfilm vanno comunque rifinite le decal singolarmente poiché crea appunto un nuovo strato di film che ovviamente copre tutto! La scatola è semplicemente in cartoncino, fatta la scatola sono stati sigillati i bordi lasciando solo la parte forata.
Inviato dal mio iPhone utilizzando Forum |
