...ed ecco il motivo per cui in precedenza insistevo sul perfetto accoppiamento dei raccordi: posizioniamo il corpo valvola sopra i raccordi fermandola in posizione tramite semplice pressione.
Per ultimo, colleghiamo l'asola presente all'estremità della leva con il perno presente sulla staffa dell'asta principale collegata al coperchio della distribuzione.
Per realizzare questo collegamento, è possibile che sia necessario ruotare leggermente il leverismo nella sua sede del corpo valvola: prestate sempre massima attenzione a non spezzare la leva!

[deepblue]

Fino a qui tutto FACILISSMO, no??
Aspettate di dover fascettare cavi e tubi per mettere un po' d'ordine...
Si conclude così questo fascicolo, ciao e a presto!!

[cippolippo]

bene bene! grazie Deep!

[deepblue]

Ciao a tutti!

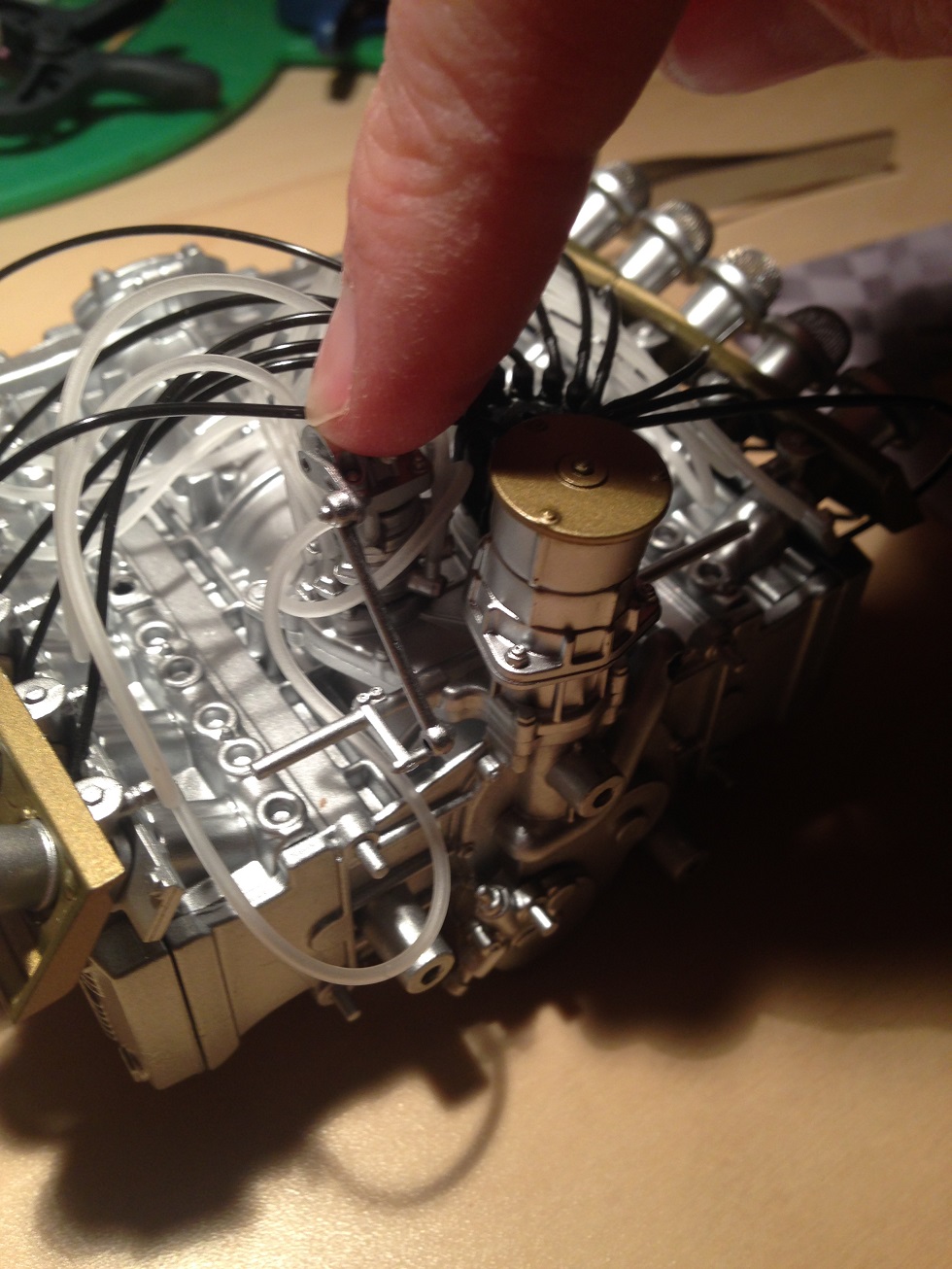

Mi concedo una breve divagazione dalla recensione dei fascicoli per mostrarvi quella che le istruzioni stesse chiamano "tecnica avanzata", ma che ai miei occhi non è altro che un'esigenza assolutamente irrinunciabile: la legatura di condotti carburante e cavi candele.
Infatti, come avrete notato negli ultimi post, il mototre con tutti quei cablaggi realizzati si presenta con un aspetto quantomeno confusionario!
Da qui nasce l'esigenza di raggruppare i vari collegamenti quantomeno secondo una semplice logica rispetto alla posizione di collegamento.
Vi metto alcune foto solo per mostrarvi come ho deciso di procedere, direi che ciascuno è libero di valutare se esiste uno schema di raggruppamento più fedele alla reale vettura dell'epoca, io ho semplicemente seguito un criterio di ordine, procedendo bancata per bancata.
Ho raggruppato cavi e tubi separatamente andando a "fascettarli" con un filo metallico di diametro 0,2mm passato doppio.


Come vedrete alla fine, ora il motore ha un aspetto molto più ordinato ed inoltre ci saremo semplificati non poco la vita per i prossimi step di montaggio!

[zaphod]

vedi che non sei pigro come dici

Bel lavoro!

[deepblue]

Originariamente inviata da zaphod

vedi che non sei pigro come dici

Bel lavoro!

Grazie del seguito!

[simone cremona]

Ciao,
non è che potresti passarmi il logo varley?

ho provato a farlo ma non riesco..

grazie!

Originariamente inviata da Kom Meridio

Ciao... allego la foto dell epoca migliore che ho trovato e lo screen del logo che ho fatto io... le parole in piccolo me le ha passate un amico del forum che stà costruendo la 1/20 MFH
Allegato 294422
Allegato 294423
Allegato 294424



Cristian

[Kom Meridio]

Originariamente inviata da simone cremona

Ciao,

non è che potresti passarmi il logo varley?



ho provato a farlo ma non riesco..



grazie!

Ciao ... mandami la tua mail in privato che te lo mando


Cristian

[deepblue]

Ciao a tutti!

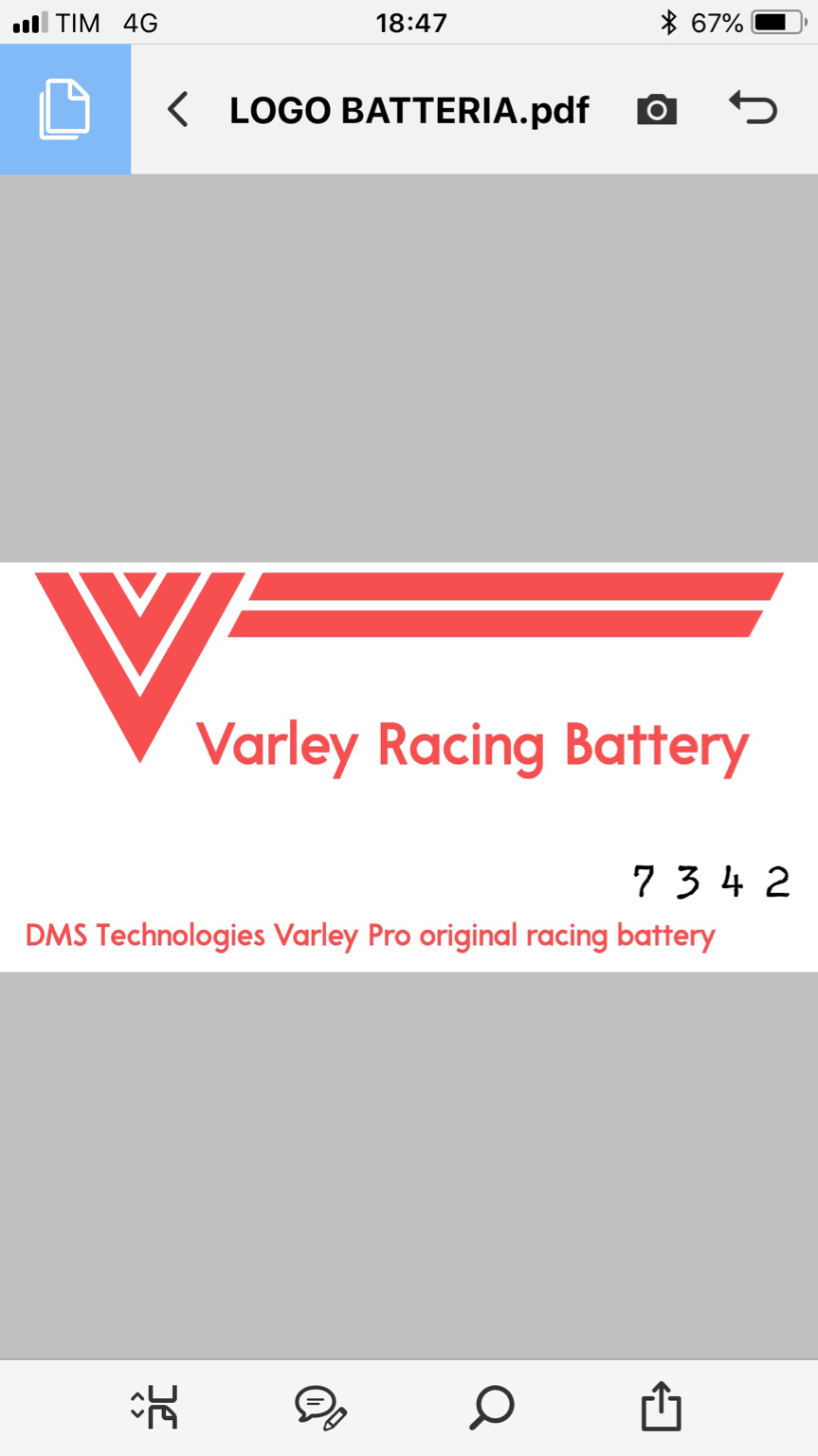

In merito alla questione del logo della batteria, vorrei segnalare che in un gruppo su Facebook che tratta ovviamente del modello Centauria della 312 T4, è girata l'immagine che allego:

[liguo]

Originariamente inviata da deepblue

Ciao a tutti!
In merito alla questione del logo della batteria, vorrei segnalare che in un gruppo su Facebook che tratta ovviamente del modello Centauria della 312 T4, è girata l'immagine che allego:

cosa hai scovato! Grazie!
E io che pensavo che la decal nel kit tamiya fosse corretta, nulla di più sbagliato...manca completamente la scritta in nero, c'è solo una striscia o scritta in rosso, ma non si capisce minimamente cosa ci sia scritto,.

[deepblue]

Bentrovati tutti!

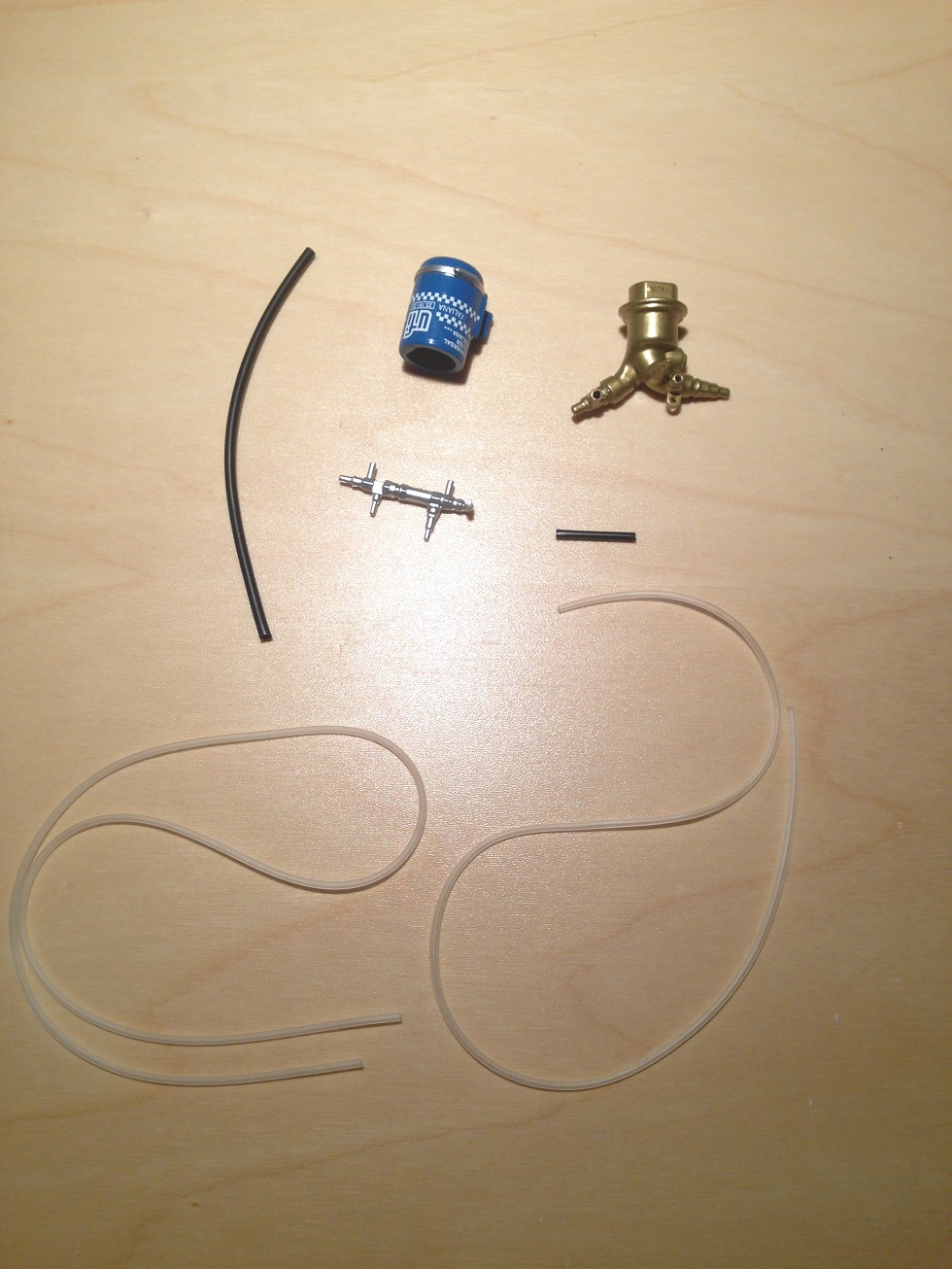

Eccoci alla recensione di un nuovo fascicolo, il numero 18, nel quale troviamo inclusi i componenti per realizzare il filtro dell'olio con relativi collegamenti.
Nello specifico:
- la base del filtro...
- ...con la sua cartuccia
- un tubo benzina lungo (da 315mm) ed uno corto (da 245mm) [sono quelli bianchi]
- un raccordo
- un tubo per l'olio motore [nero]
- un tubicino per la connessione della leva per l'apertura delle valvole a farfalla [è il tubicino nero piccolo].


Tutti i componenti sono realizzati in material plastico, mentre i tubi sono in gomma, analogamente a quanto visto finora nei fascicoli precedenti.

[deepblue]

Cominciamo con il far combaciare base del filtro e cartuccia assemblandoli tramite semplice pressione e servendosi della tacca presente per dare il giusto orientamento dei pezzi.
Una nota personale: mi sembra molto ben fatta la stampa della grafica sulla cartuccia!

[deepblue]

Ed ora via alla realizzazione delle connessioni!

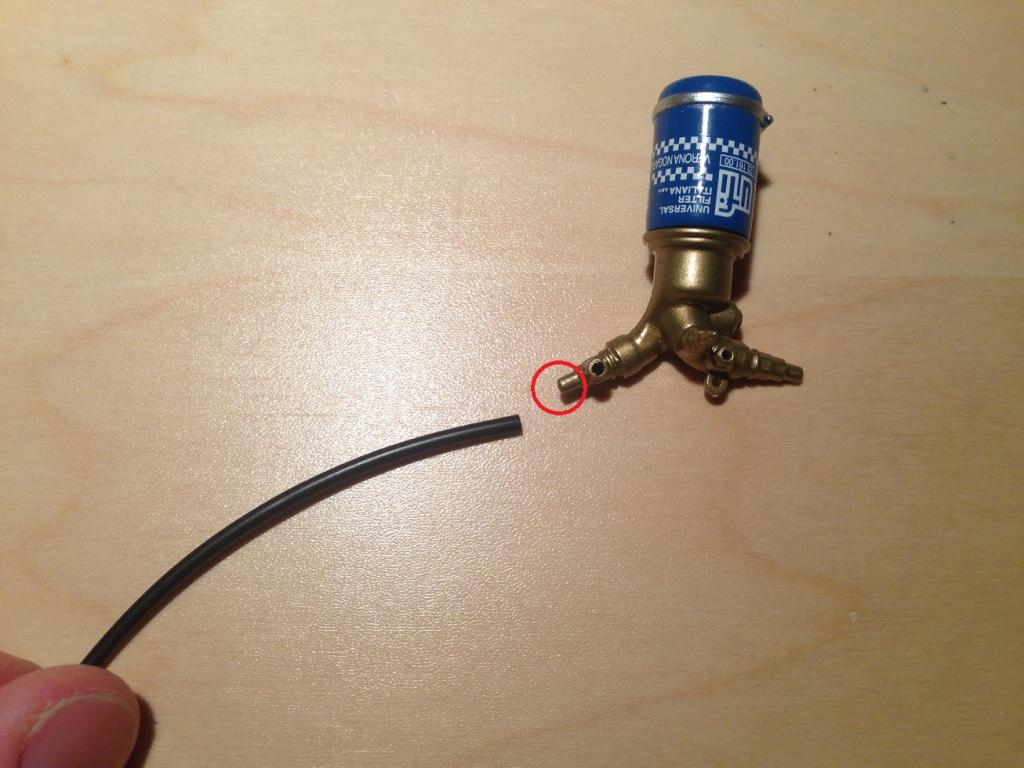

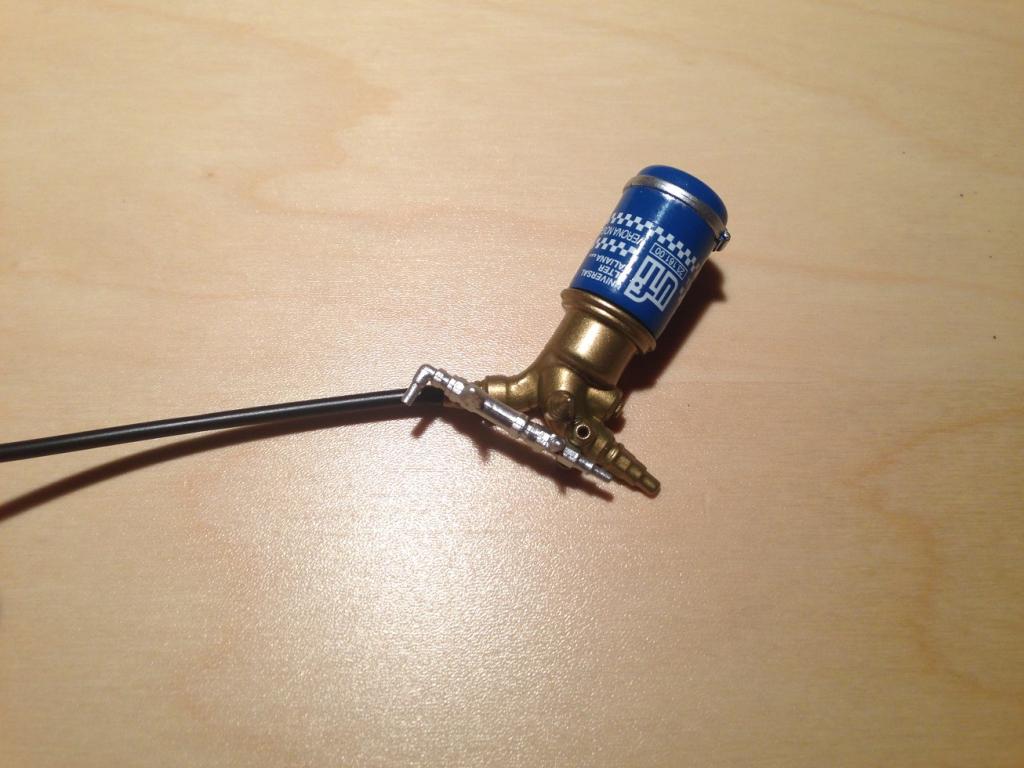

Partiamo con il tubo per l'olio motore, da collegare come in figura.
Poi si innesta il raccordo dei tubi sul corpo del filtro.
Raccomando di seguire passo passo le foto, perchè a questo punto fare casino con i vari tubicini è facile...
Ho cercato di fare delle foto con istruzioni esaustive, ma naturalmente se avete dubbi sono a disposizione per chiarimenti: chiedete pure!

[deepblue]

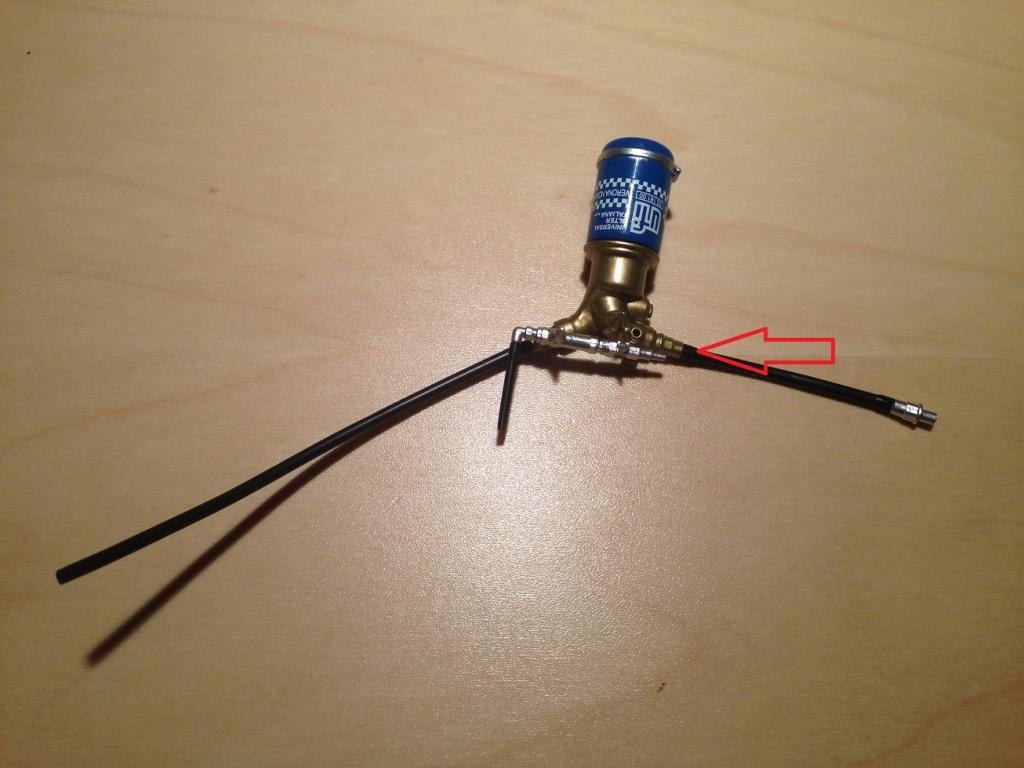

Come prossimo passo, colleghiamo il piccolo tubicino per il commando di apertura delle valvole a farfalla come in figura all'apposito perno sul raccordo.
E poi...finalmente recuperiamo i pezzi "misteriosi" che avevamo trovato nel fascicolo 14, capendo dove metterli!!
L'assemblaggio è semplice ed anche questo tubetto trova la sua posizione, collegato alla base del filtro.

[deepblue]

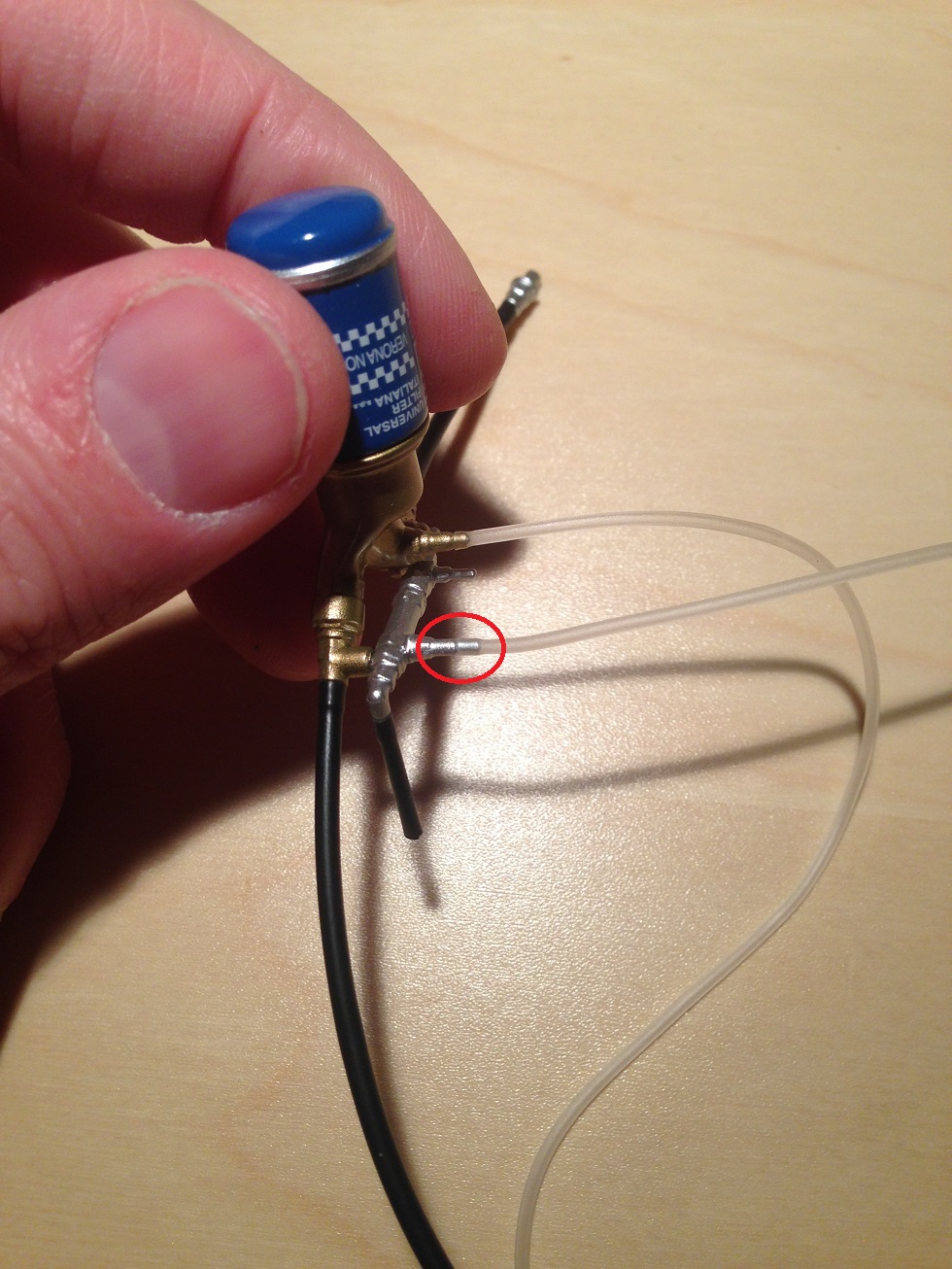

Terminiamo il montaggio dei componenti inclusi in questo fascicolo collegando i tubi della benzina.

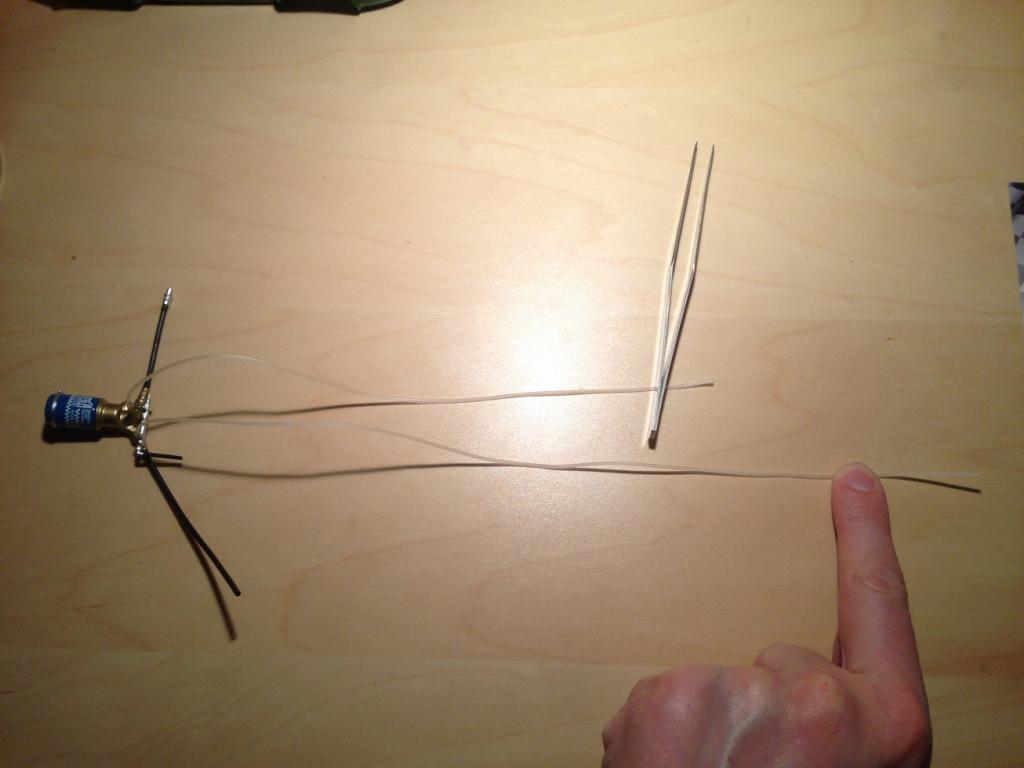

Il più CORTO va collegato alla base del filtro (prima foto), mentre il più LUNGO va collegato al raccordo (seconda foto).


Ed eccoci arrivati alla fine anche di questo fascicolo!
A prestissimo!
