[Elicottero] Blue Thunder
4 allegato(i)
Ciao a tutti!!
Vista la mia passione per i film anni '80, quando la tecnologia immaginata in quei film allora era finzione e oggi è realtà, ho deciso di dare il via ad un nuovo progetto aprendo un nuovo wip. Non so se qualcuno si ricorda di questo elicottero. Allegato 270687 Allegato 270689 Un po' di storia: Tuono Blu (o Blue Thunder nell'edizione originale) era il protagonista di un ottimo film d'azione del 1982, un epoca dove ancora non imperava la grafica digitale per ogni effetto speciale. Il Tuono Blu infatti era un reale elicottero, perfettamente volante. Nella finzione cinematografica il Tuono Blu era definito “lo Speciale” e faceva segretamente parte del programma T.H.O.R. ovvero Tactical Helicopter Offensive Response, atto a contrastare la criminalità. L' elicottero fu costruito partendo da un Aerospaziale Gazelle SA 342 Allegato 270690 Furono eliminati gli sportelli, il tettino trasparente ed il caratteristico parabrezza a bulbo. Furono istallati dei corti piloni sulle fiancate e delle prese d'aria molto simili, nel disegno, a quelle del ben piu grande Sikorski H-53 Stallion a fianco del mozzo del rotore. L'abitacolo fu interamente ricostruito con pannelli di plexiglass piatto al fine di ricreare quel design tanto in voga in questi tipi di elicotteri agli inizi degli anni 80 (si pensi al AH-1 TowCobra o a AH-64 Apache che proprio in quegli anni veniva testato e pubblicizzato). Non poteva mancare poi un armamento eccezionale: si tratta infatti di un cannone Gatling M61A-1 Vulcan sei canne rotanti da 20 mm di diametro , e cadenza di fuoco di 4000 colpi al minuto. L’arma tuttavia non è mai stata montata su un elicottero per ovvi problemi di peso e di brandeggio di precisione, ma la stragrande maggioranza di caccia (soprattutto americani) ne è dotata: F-16, F-14 Tomcat, F-111, F-104 Starfighter, F-4 Phantom, F-15 Eagle, F/A-18 Hornet, ecc…) Nel film questa arma viene brandeggiata muovendo i casco del pilota, proprio come nell'Apache e nel Mangusta. Il Tuono Blu è anche dotato di videoregistratore, microfoni direzionali, telecamere all'infrarosso, termografo ed è in grado di spiare le persone ed ottenere informazioni in tempo reale grazie al computer di bordo. In più e dotato anche di silenziatore-soppressore del rumore (il che è curioso e un po irreale: anche silenziando la turbina rimane sempre il flappeggio del rotore!). L'equipaggio è di due persone ma all'interno si nota che ci sono tre posti: i due piloti affiancati e un operatore ai sistemi seduto posteriormente in posizione laterale. Nel film vediamo il Tuono Blu sfuggire a vari inseguitori: dapprima braccato dai 206 Jet Ranger dalla A.S.T.R.O. Division del L.A.P.D. (Air Support To Regular Operation della polizia di Los Angeles), carichi di tiratori della SWAT, poi da una coppia di F-16 e infine dal cattivo di turno a bordo di un MD-500 Cayuse mimetico e dotato di una coppia di cannoncini esterni montati sui portelli posteriori (di fabbricazione sconosciuta, sembrerebbero degli Aden da 20 mm). Ovviamente il Tuono Blu avrà la meglio perche riuscirà a fare un intero giro della morte ed il rivale no, schiantandosi. Sinceramente non sono sicuro che un Gazelle, col suo rotore tripala (credo semirigido) sia in grado di fare un looping intero come, per esempio, il BO-105. Per tale sequenza, infatti, hanno usato un modello RC in scala 1/6. Curiosità: durante il duello con gli F-16, il Tuono Blu deve nascondersi tra i camini di una rosticceria per ingannare i missili a guida termica dei caccia. Possibile che con tutte quelle fantascientifiche (ma reali) dotazioni , non ci siano dei dispenser di chaffe flare ingannatori? I film ha dato il via ad un omonimo telefilm di poco piu di una decina di episodi con un cast completamente diverso ma stesso elicottero. Ha ispirato altri telefilm come Airwolf (protagonista un Bell 222 modificato) e soprattutto K.I.T.T. supercar! Lo stesso Tuono Blu è stato in seguito utilizzato (dipinto di nero opaco e con la stella rossa sulla fiancata) nello sceneggiato Amerika e (solo per i primi piani) nel film Firefox-Volpe Di Fuoco. (Notizie riportate dalla rete) Allegato 270691 Recentemente la giapponese Aoshima ha rilasciato nel 2009 un kit in scala 1/48, ma visto che attualmente il kit di questo elicottero in scala più grande ( prodotto allora da kitech e monogram scala 1/32) e praticamente incomprabile, se ne trovano pochi, all'estero e a prezzi improponibili ai quali si deve aggiungere la spedizione, ho deciso di farlo da zero, in totale autocostruzione, e in scala 1/24 Riuscirò nell'impresa?? Attualmente sto studiando tutto il materiale che sono riuscito a trovare in rete, e che per fortuna è davvero tanto. Quindi i presupposti per una buona realizzazione, ci sono tutti. A presto l'inizio dei lavori stay tuned |
...gran bel progetto, decisamente interessante!!!
|
Autocostruito da zero……uno dei miei due telefilm preferiti……non mi muovo più da quì ehehe
Inviato dal mio iPhone utilizzando Forum |
Wow che bel progetto!
Ti seguo! |
Bel progetto
Sicuro sia esposto in un museo ? Lo ricordo quasi del tutto smontato a Orlando |
Il film che ho visto più volte insieme a robocop e terminator....avrei voluto quel elicottero più di ogni altra cosa. Non ricordo per niente il telefilm invece.
Seguirò con molto interesse. PS: ma quale museo?! Finisce in mille pezzi sotto un treno!! :D |
Intende quello reale usato per le riprese.
Ha avuto sorte peggiore quello di Airwolf convertito in eliambulanza ... |
Eh, la peppa, che flash! [emoji33] [emoji41]
Non posso che accordarmi al gentile pubblico! Hook Inviato con il mio JIMMY - Scarica l‘app del Forum di Modellismo.net |
Se ti interessa il modellino Monogram ce n'è ora uno in vendita in un mercatino su FB a circa 30 euro più s.s.
Credo sia quello in 1/32. |
Quote:
Ad ogni modo non so se al museo degli studios ci sia un altro Thunder esposto, non esiste prova in rete. Quindi ho corretto il post. Ciao Filmon innanzitutto ben trovato, ti ringrazio per la dritta, ma ormai sono orientato verso l'autocostruzione. Quando ho costruito l'Arcadia mi sono divertito tantissimo. E poi se per FB intendi facebook, io non vi sono iscritto. preferisco il nostro forum e basta. stay tuned |
Film film scusate, il mio correttore ha trasformato tuono blu da film a telefilm. Chiuso l'OT
Inviato dal mio iPhone utilizzando Forum |
Al museo dell' aviazione in Tennessee c'è -o c'era- una replica 1/1 di Airwolf
Del BT penso sia rimasto solo quello scheletro ad Orlando Da dove prendi le reference ? |
Ok...la mia era una battuta riguardo la fine del film.
Filmon pm Piccolo fuori tema. Trovate le puntate del telefilm, stasera me lo guardo....la sua sfortuna fu che lo mandarono in contemporanea con la soap "Dallas". |
Mai attirato quel telefilm ...
|
Quote:
Quote:
|
quanto mi piaceva questo telefilm.. non ai livelli dei mostri sacri tipo a-team, hazzard, o supercar, ma mi piaceva un sacco.. la scena in cui sbucava dalla caverna sottoterra ancora la ricordo molto bene :biggrinangel: seguo :beer:
|
Ciao a tutti ragazzi! No! Non ho ancora cominciato i lavori :nono9uq:
Però in attesa di farlo, mentre ero alla ricerca di altre reference, mi sono imbattuto in questo video. Guardatelo fino alla fine. Quando ho visto la strumentazione in funzione mi è caduta la mascella a terra. Vi lascio il link. https://youtu.be/rNCl1g6wg0g |
Ma come cavolo………
Inviato dal mio iPhone utilizzando Forum |
Un ottimo film che ho visto più e più volte, ragion per cui non posso che apprezzare la tua idea di autocostruire anche se sarà un lavoro immane vista la scala ;) . Facce sognà......... :D
|
2 allegato(i)

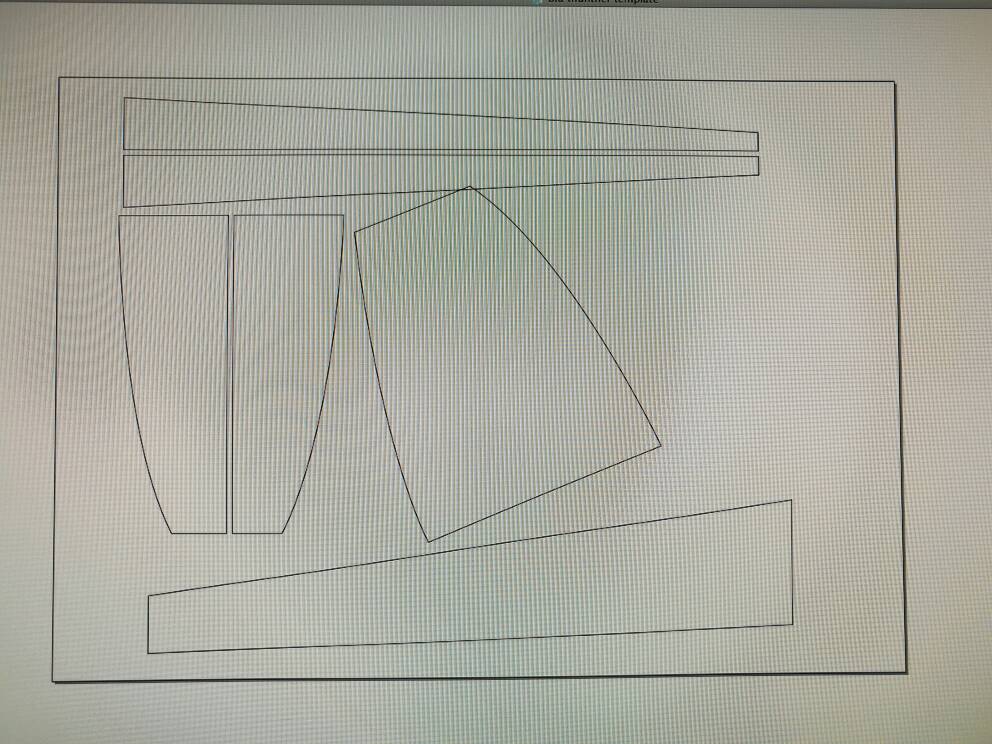

Bene ci siamo. Ancora niente di fisico, ma ho cominciato ad estrapolare con il computer le prime sagome. La coda, la parte bassa del cockpit, e i primi pezzi che compongono la parte anteriore dove andrà installato il mitra a 6 canne rotanti.
Allegato 271099 Allegato 271100 Scusate per la qualità dell'energia foto, ma questo è quello che succede quando si fotografa il monitor del computer. Per adesso è tutto, alla prossima stay tuned |
Non puoi fare stamp/incolla con paint e salvi l' immagine ?
|
1 allegato(i)
Non uso Paint, non ho Paint, uso Adobe illustator. Ed estrapolo le sagome direttamente dal Blueprint
Allegato 271124 stay tuned |
Eh ma così non vale, così è troppo facile ……eeeeeeeeeh come no?! Sempre più Figo questo progetto
Inviato dal mio iPhone utilizzando Forum |
22 allegato(i)
Bene!! Salve a tutti! Da adesso si comincia il lavoro vero e proprio.

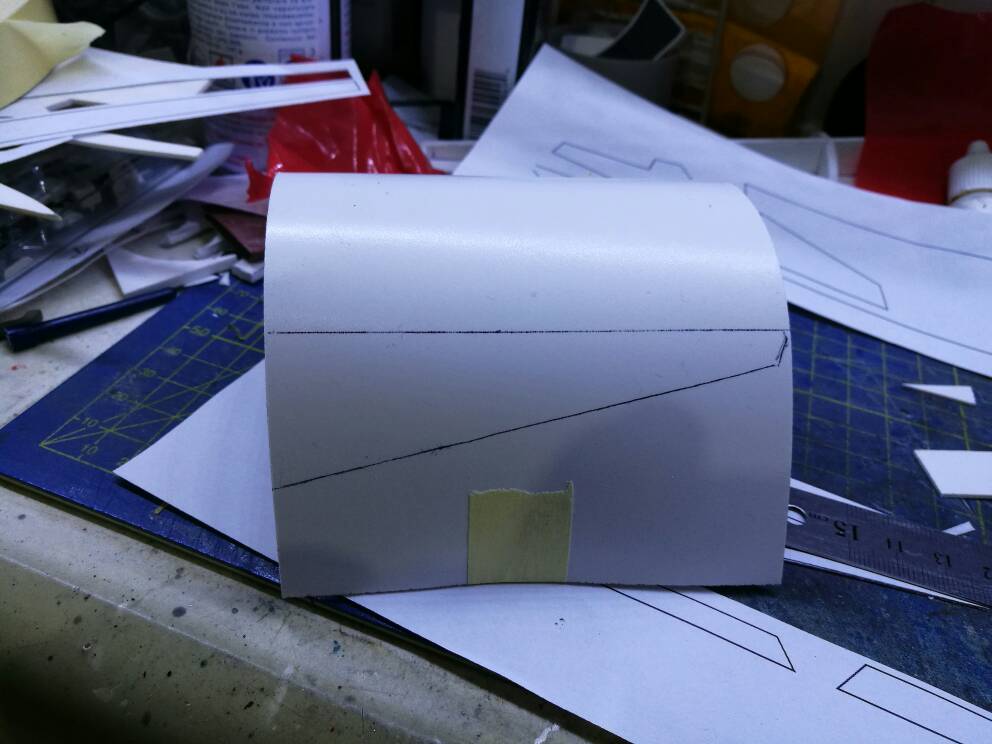

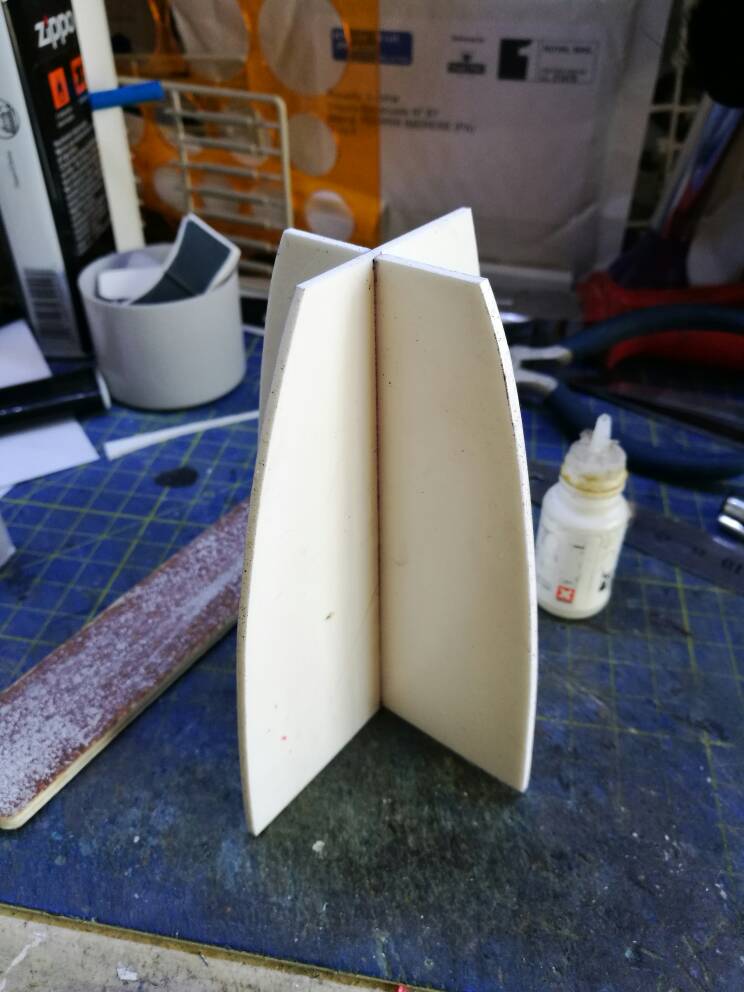

Certo in queste fasi iniziali, non c'è molto da dire, mi sono limitato a stampare le sagome su carta, a tagliarle, e ad incollarle secondo l'ordine da me stabilito. Quindi iniziamo dalla semifusoliera (spero si chiami così), Allegato 271146 Allegato 271147 Allegato 271148 Allegato 271149 Allegato 271150 Allegato 271151 Allegato 271152 Allegato 271153 Per poi continuare con la prima parte della coda Allegato 271154 Allegato 271155 Allegato 271156 Allegato 271158 Allegato 271157 Allegato 271159 In fine la vaschetta che conterrà il cockpit Allegato 271160 Allegato 271161 Allegato 271162 Allegato 271163 Allegato 271164 Allegato 271165 Vista di insieme Allegato 271166 Allegato 271167 Per adesso è tutto, alla prossima stay tuned |
La fai sembrare facile eh??
Scherzi a parte è bello vedere prendere forma dal niente il modello. Segui grossomodo il principio di Devodier,giusto? È poi pieghi il plastica solo a mano o lo scaldi col phon? Ciao e grazie Max Inviato con il mio ASUS_Z008D - Scarica l‘app del Forum di Modellismo.net |
Bel lavoro
Ma anche tu come me hai il tavolo da lavoro pieno di disordine Pensavo di essere L unico Inviato dal mio iPhone utilizzando Forum |
Devodier è il maestro!! non io. Lui riesce a sagomare la lamiera e per fare ciò praticamente scolpisce il modello in un unico blocco, è uno scultore👍. Io non ho un metodo particolare. Do forma al modello creando al momento le parti da incollare.
La plastica la firmo a mano senza phon. Se lo usassi si scioglierebbe. Ha un punto di riscaldamento molto basso stay tuned |
Quote:
stay tuned |
Bel lavoro, anche se il soggetto non rientra nei miei preferiti tu lo stai rendendo molto interessante.
|
Istigazione all'emulazione, ecco cos'è!!!!
Non basta che uno sta facendo già tre lavori (oltre a quello per mangiare), cosi facciamogli venire voglia di farne anche un'altro!! Ora silenzio che si alza il sipario... |
Ciao Rob, se non ricordo male tu usi forex non plasticard giusto? Che spessore hai usato per le traverse del telaio?
|
Ciao Johnny, per la struttura ho usato il 3mm per il rivestimento e le pannellature userò quello da 1 mm
stay tuned |
Infatti ho visto un bello spessore. Rimane comunque più lavorabile della plasticard. Io lo uso invece dentro alle poltrone ( per forza faccio il tappezziere😅)!
|
14 allegato(i)
Rieccomi con un altro aggiornamento
Ieri avete visto l'assembaggio della sagome della struttura interna, oggi sono andato avanti con le pannellature esterne La semifusoliera Allegato 271204 Allegato 271205 Il sistema è questo Prima prendo la sagoma con della carta Allegato 271203 Poi la riporto sulla plastica e la taglio Allegato 271206 Allegato 271207 In fine la incollo e la rifiniscono con carta vetrata Allegato 271208 La coda Qui altro procedimento Prima prendo la plastica e la modello su dove deve essere incollata, e la segno Allegato 271209 Allegato 271210 Poi la rifilo a misura nei segni Allegato 271211 Allegato 271212 Allegato 271213 In fine la incollo e come sopra Ed ecco i due pezzi ottenuti Allegato 271214 Allegato 271215 Foto di insieme Allegato 271216 Ora i pezzi si trovano nel mio zaino mentre rientro al lavoro. Domani li porterò in officina dove potrò dargli una bella levigata come Dio comanda. Per adesso è tutto, alla prossima stay tuned |
Certo così fa ancora una brutta impressione, ma siamo alle fasi iniziali no può essere altrimenti
stay tuned |
Quote:
Intendo al posto di fotografare il monitor |
A ok scusa non avevo capito
stay tuned |
Come lo pieghi il forex,a caldo?
|
No! Lo manipolo un po' con le mani fino ad ottenere la forma desiderata.
stay tuned |
Bei progressi, bravo Rob :)
|
