yamaha m1 2009 full view + top studio detail set

[massimoc5]

Ciao a tutti,volevo presentarvi il mio ultimo lavoro.
Si tratta della yamaha m1 2009 ma nella versione full view alla quale ho aggiunto il kit della top studio, la catena sempre top studio,le forcelle tamiya il casco di Valentino e qualche dettaglio della tuner model manufactory.

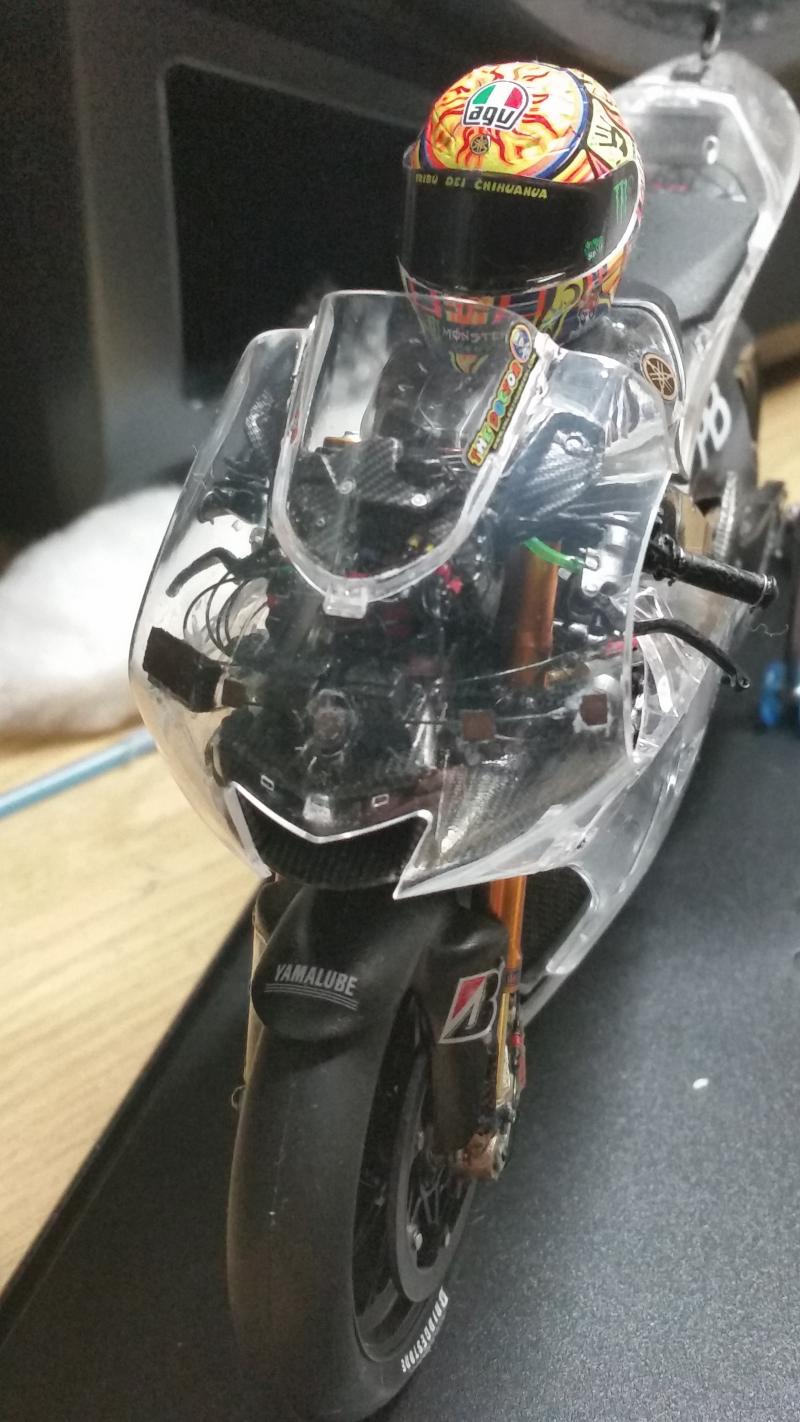

La moto finita:

[massimoc5]

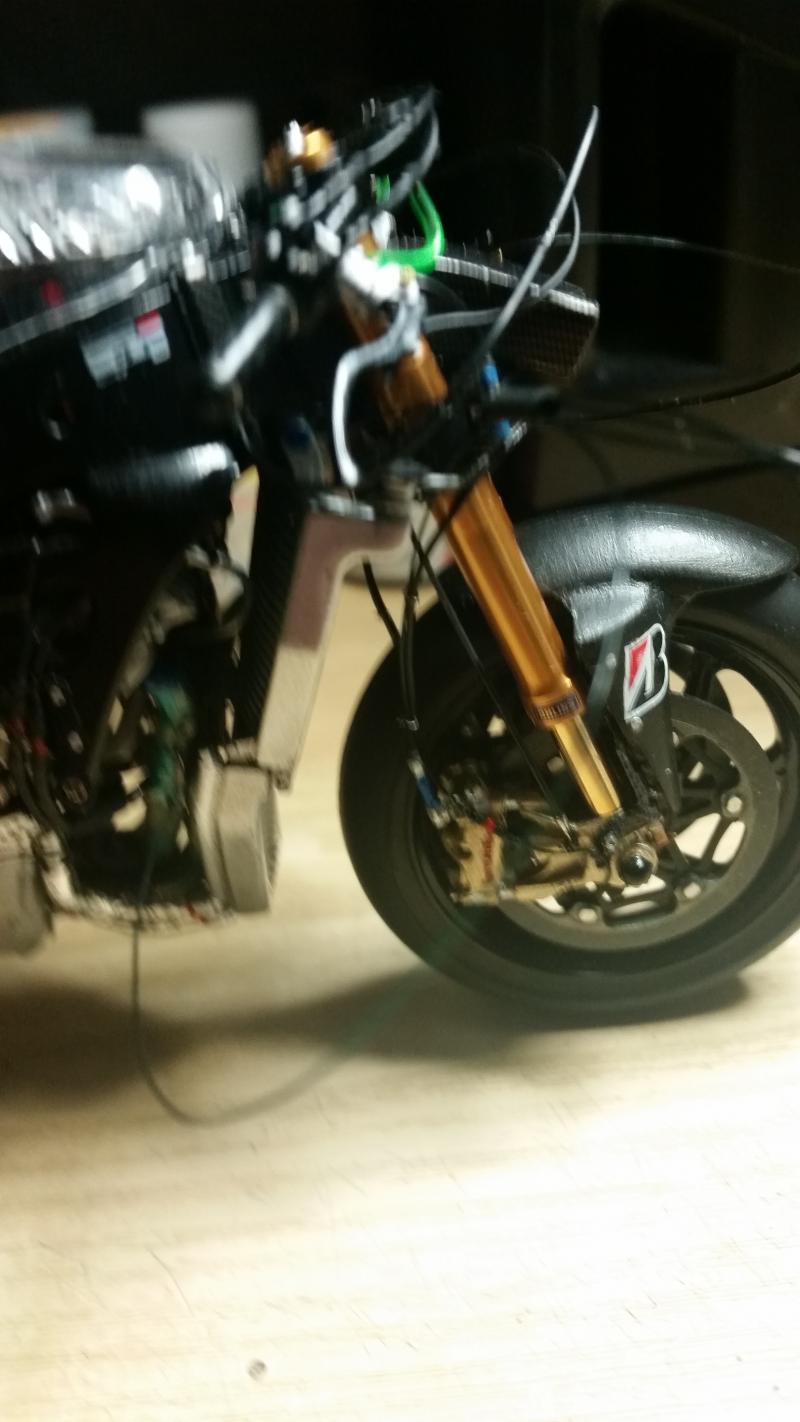

metto qualche foto del making of dell avantreno!Qui ho aggiunto i dettagli della T2M sulle pinze dei freni , sui piedini delle forcelle e sulla parte dei dischi freno vicino al perno della ruota.Poi ho messo delle fotoincisioni del kit top studio sempre sui piedini per far passare i cavi che vanno ai sensori,qualche rivetto e copiando da Liner(che ringrazio per i suggerimenti)ho rifatto i"serbatoietti" alla fine delle forcelle.........

[massimoc5]

Qualche foto del making of delle piastre di sterzo e dei semimanubri.Per la piastra di sterzo inferiore ho aggiunto i rivetti per simulare i bulloni che che servono per"chiuderla",nella piastra di sterzo superiore ho aggiunto i due rivetti per l off-set.Per i semimanubri,in quello destro ho aggiunto un interruttore(che francamente non so a cosa serva)tra i due tendicavi dell accelleratore poi ho aggiunto i rivetti sia sulla parte frontale della leva del freno che sulla parte superiore,in quello sinistro ho aggiunto solo il rivetto sulla leva della frizione e ho praticato il foro all estrenità come nella moto vera.Avrei voluto aggiungere le decals della Brembo ma non si trovano più.Ho messo la spugna sul bicchierino dell olio dei freni ,infine decalizzato col carbonio le pulsantiere..........
Chiunque voglia lasciare la sua opinione è ben accetto,a domani con altri particolari..........

[massimoc5]

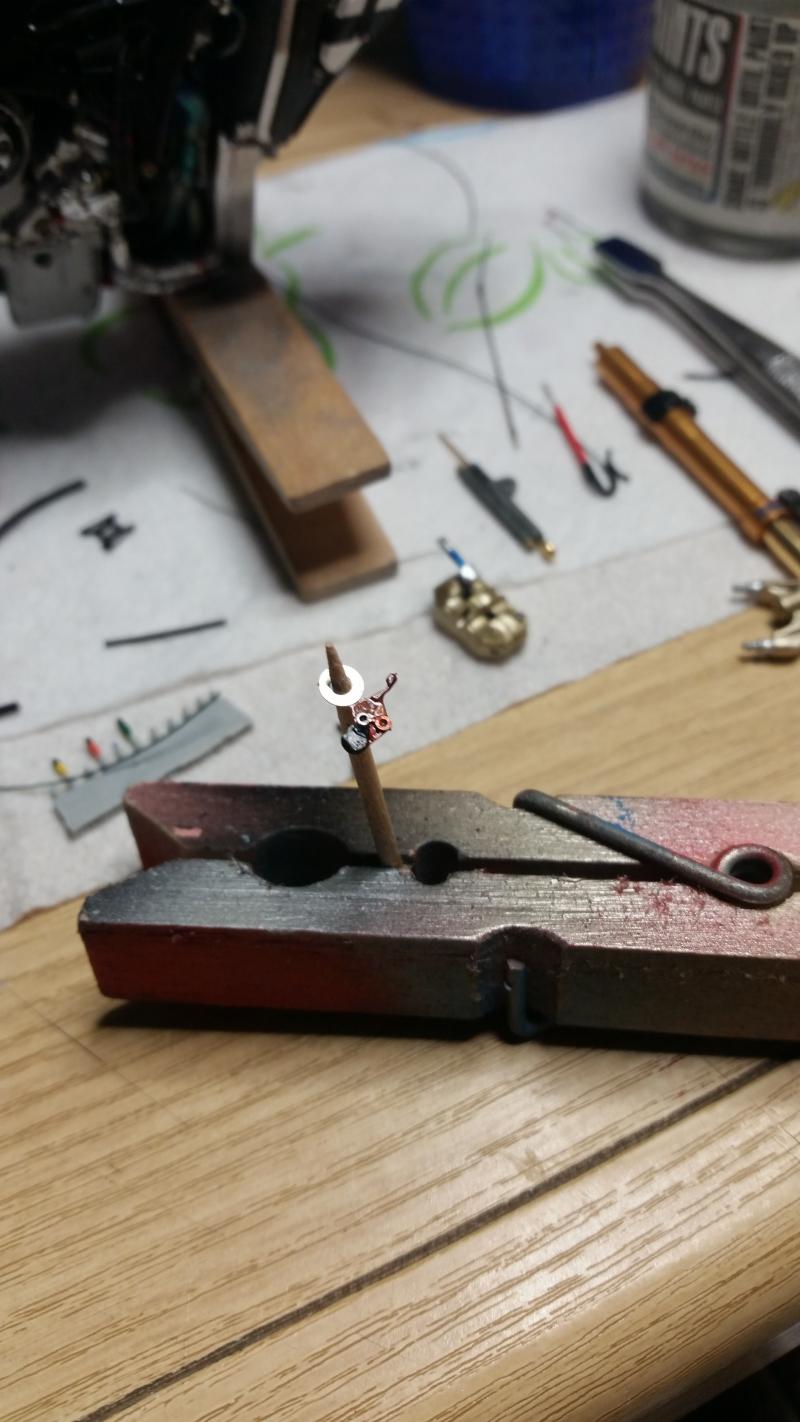

Continuo a mettere qualche foto di dettagli.In particolare dell sensore dell ammortizzatore di sterzo e del dash-board.Per la parte dorata dell ammortizzatore di sterzo ho usato due decals dorate prese da Spot model poi ho aggiunto il cavo che(credo che sia così)ho collegato alla centralina rossa Top Studio sulla destra del dash-board.Per simulare gli"elastici"che uniscono il
sensore all ammortizzatore ho usato tre decals sempre prese da Spot Model.Per il dash-board ho seguito le istruzioni del kit Top Studio,quindi ho decalizzato tutto in carbonio,per la parte posteriore non sono stato lì a bbadà ar capello(come dicono a Roma)xchè poi il tutto veniva coperto,ho aggiunto sempre dal kit le due fotoincisioni per lo sgancio-rapido.due fotoincisioni per simulare le teste dei rivetti sulla parte superiore e infine ho aggiunto tre rivetti per simulare l aggancio alla parte posteriore,quella per intenderci dove ci sono tutti i connettori.....

[massimoc5]

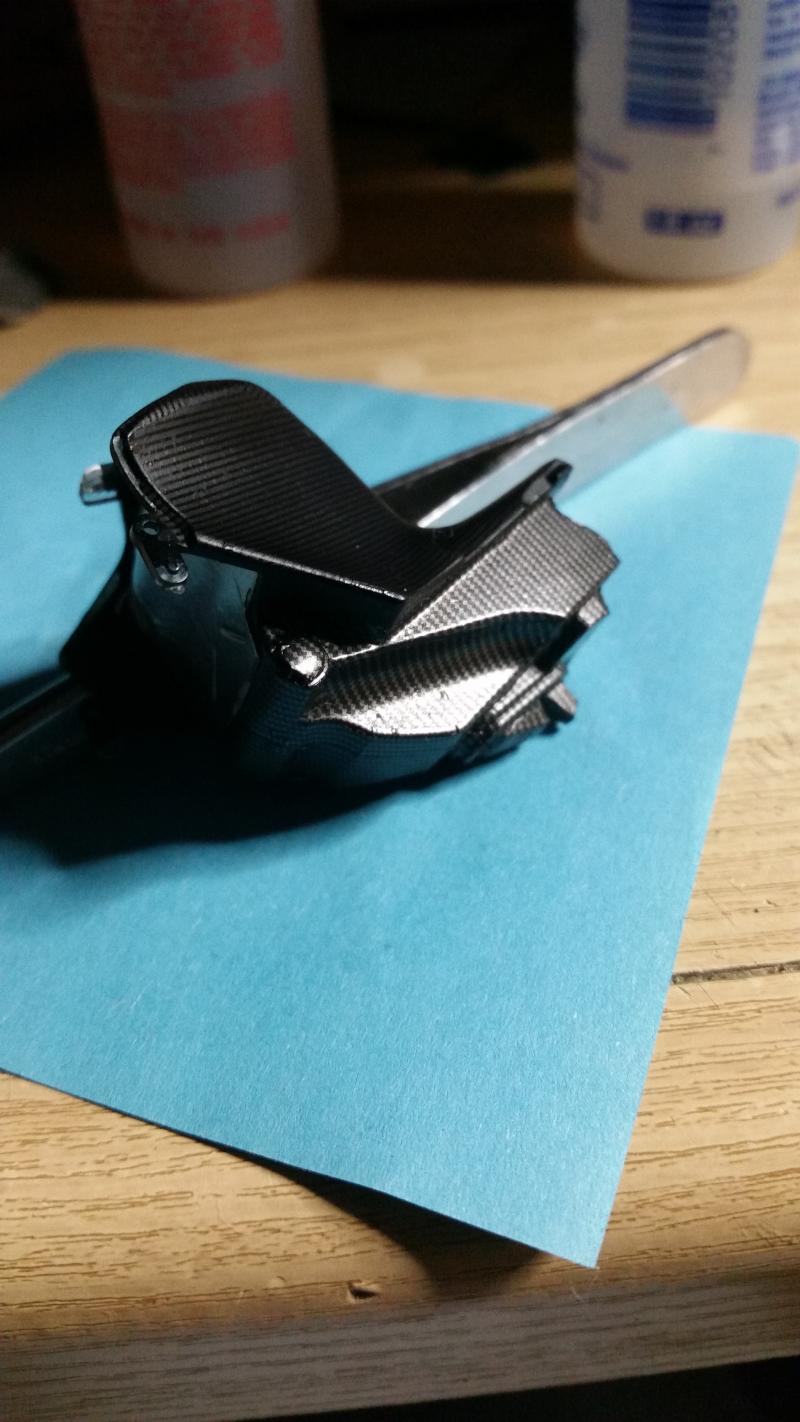

Qualche foto della decalizzazione del"serbatoio" La parte esterna è stata decalizzata con una decal in carbonio della Nicolecron decals(il progetto futuro è quello di mettere nella stessa vetrinetta la 2009 nella versione test quindi con le carene in carbonio).In origine volevo lasciare tutto trasparente ma sarebbe venuta a mancare tutta la parte con il serbatoio delle valvole pneumatiche e i relativi cavi.La paratia interna è stata verniciata con il cromo della Zero Paints che secondo me non ha paragoni anche se costa un botto...

[massimoc5]

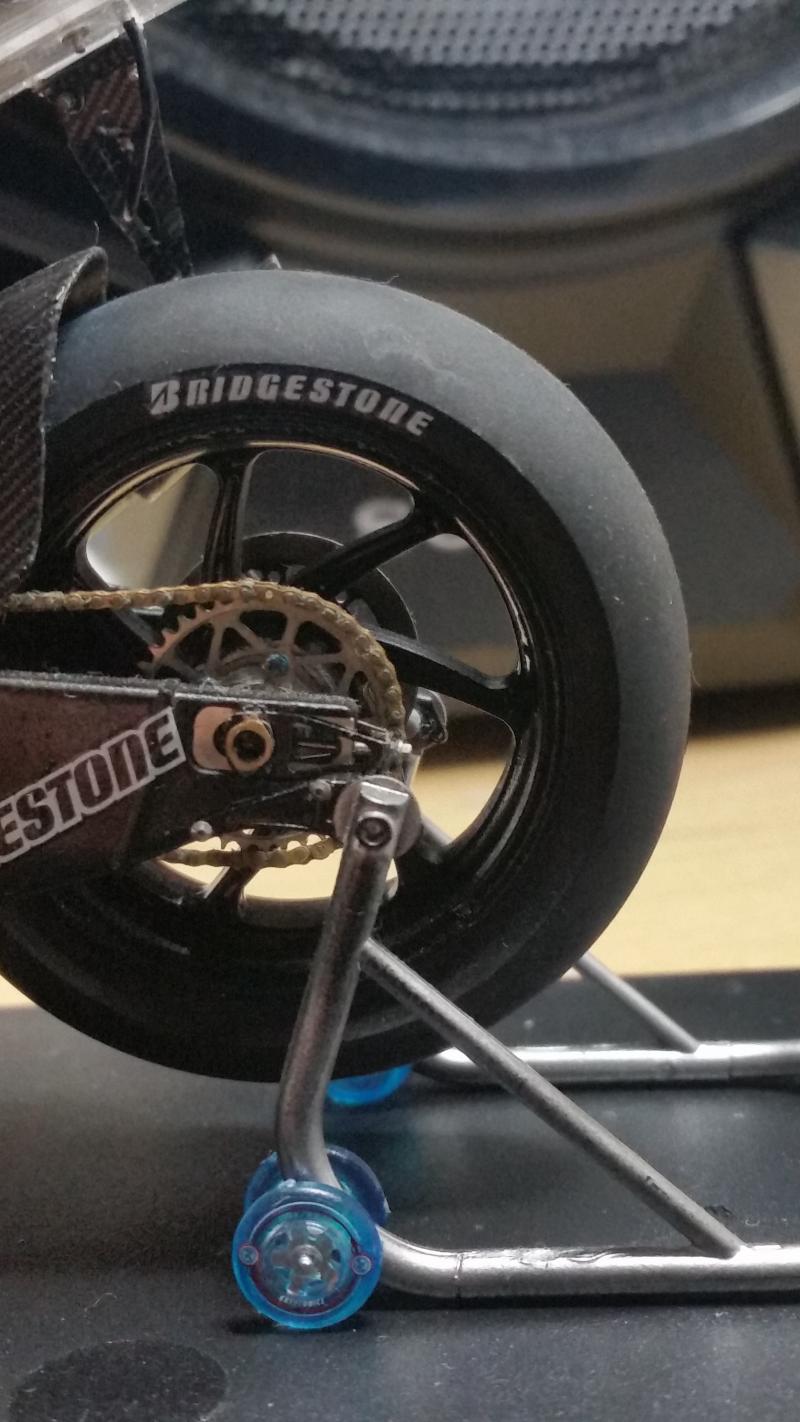

Per cercare di rendere tutto un po più simile alla realtà mi sono servito della T2M in particolare del T2M-4003 e 4005.Li ho usati per il registro della ruota sul forcellone, per simulare l aggancio del pezzo che sta davanti l air box sul telaio e quello della paratia in carbonio dove sono alloggiate le vaschette dei liquidi ancorato sul radiatore.Oltre alla foto di quelli messi sui dischi freno nella foto già messa precedentemente.Ho usato sempre dei pezzi T2M per agganciare la staffa del silenziatore dello scarico alla staffa sul codone a sua volta ancorata sul codone stesso con due rivetti e per simulare il sensore(non so per cosa)sulla staffa stessa.

[massimoc5]

Correggo.L ultima foto è sbagliata,ora metto quella giusta ene aggiungo qualcuna.........

[massimoc5]

Altre foto della moto finita sono nella mia gallery...................
