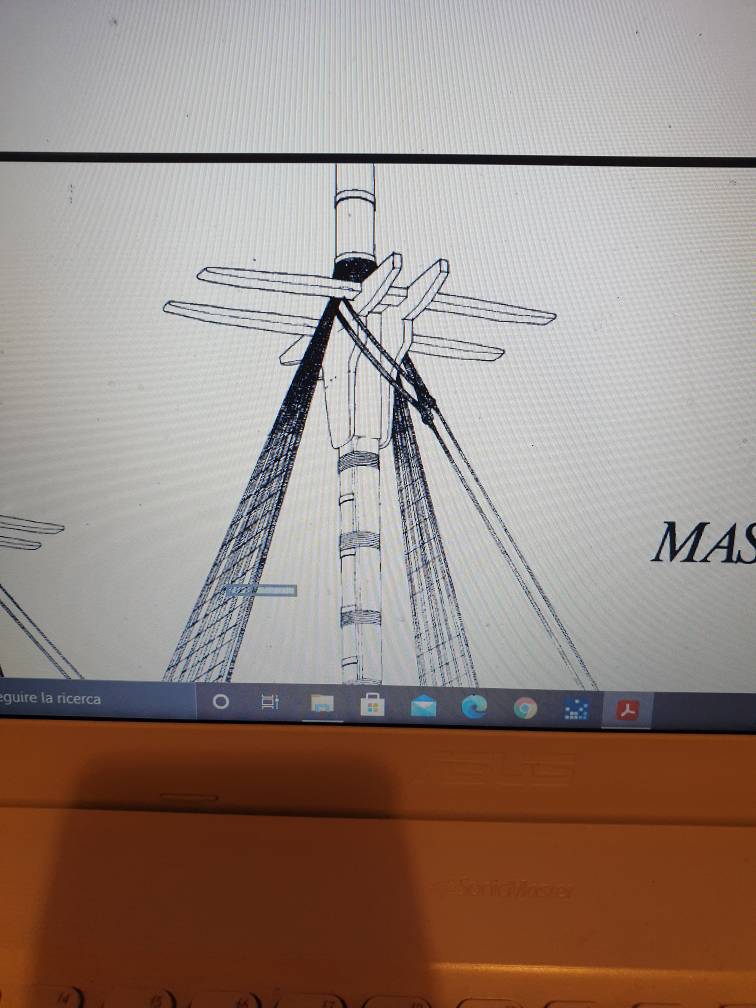

Non so dove hai visto la sistemazione degli stralli che secondo me ,posso anche sbagliarmi non è corretta.Gli stralli e i contro stralli di maestra e di trinchetto erano di sezione diversa ed incappellati in altro modoAllegato 383681Allegato 383682

Inviato con il mio SM-G965F - Scarica l‘app del Forum di Modellismo.net

Gentile Catucci per me è un piacere confrontarmi con te (che seguo da sempre con attenzione) ed un onore la tua visitaal mio piccolo cantiere. Io ho seguito Petersson per la collocazione delle manovre (sia fisse come gli stralli) che correnti, oltre che le istruzioni da Progetti Piani Amati; se avrai modo di vedere il Modello computerizzato di cui ho postato in precedenza il link avrai un esempio chiaro di tale sistemazione degli stralli. In ogni caso non ho mai visto la sistemazione degli stralli come indicati nei Disegni da Te postati (forse è un sistema francese, sicuramente NON inglese come il mio modello di fregata). Grazie per la tua attenzione e
CORDIALITA'

quello che ti ho mostrato e' il sistema francese- Avevo premesso nel mio intervento che potevo sbagliarmi.comunque io non ho visto da nessuna parte il sistema inglese.

Pennaccino con la sua Hotspur ha realizzato lo stesso sistema degli stralli...come è possibile vedere su questa stessa sezione del Forum...

Posto alcune immagini del modello computerizzato (rendering) che sta ispirando il mio cantiere, in ordine agli stralli

Ciao Luigi, non so se ho ben compreso il tema ma da profano a me sembra che gli stralli siano uguali a quelli del Bounty, potrei sbagliarmi ma vedo una similitudine tra i due, anzi per dirla tutta è da quando hai iniziato il Pegasus che io trovo questo parallelismo.... Saluti.

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net

Gentile SEA.WOLF, è evidente che i due velieri sono della stessa cantieristica e della stessa marineria (quella Inglese), più o meno dello stesso periodo storico (seconda metà - fine '700), più o meno hanno le stesse caratteristiche dimensionali. Quindi è facile vedere una forte somiglianza e similitudine tra i due vascelli, per il loro armamento velico, per le loro attrezzature nautiche, manovre, eccetera...ovviamente anche i Modelli (Bounty e Pegasus) hanno questo "parallelismo", come è facile vederlo anche nella Fregata PANDORA (di cui ho l' AOTS) ed in altri velieri delle stesse dimensioni dello stesso periodo....
Cordialità

Concordo, infatti la mia era solo una richiesta di conferma che secondo il mio modesto parere avvallava le info che hai dato sugli stralli....

ottimo Ulisse bel lavoro.
per il dimensionamento degli stralli etc. come ti stai orientando?
salutoni

Carissimo Sergio, pur essendo il mio modello in scala 1:48, per lo spessore degli STRALLI (ma non solo...) intendo seguire le dimensioni e i diametri indicati dai Piani Amati (1:64); quindi le cime ed i cavi che poserò sarebbero sottodimensionati rispetto al Modello 1:48, ma ricordo l' insegnamento in tema di Zakimor in questo Forum: usate leggerezza e sottigliezza: fateli sempre meno spessi di quanto dicono e non sbaglierete... Ovviamente risulta abbastanza agevole ad occhio vedere se sono troppo piccoli o troppo grandi anche dalle foto di velieri e repliche esistenti... GRAZIE PER LA TUA CORTESE VISITA e speriamo che da questa nostra interlocuzione nasca una bella e costruttiva discussione.
Cordialità

Nel mio Polozk in 1:72 lo strallo di maestra sarà da 1mm, le sartie inferiori da 0.8

Nel modello della fregata Hermione in scala 1/48 lo strallo maestro e 2.15mm

Inviato con il mio SM-G965F - Scarica l‘app del Forum di Modellismo.net

Gentili Amici, credo che lo spessore dei cavi degli stralli e delle sartie debba essere in relazione alle dimensioni del vascello, e quindi all' altezza (proporzionale) degli alberi che debbono sostenere (longitudinalmente e lateralmente). Credo sia il caso di ragionare sulla scala 1:48 (che è quella dell' Hermione di Catucci e del mio Pegasu; due fregate, la prima di dimensioni medio-grandi, la seconda una fregata detta anche sloop cioè con meno di 18 cannoni da sei pound a bordo, quindi notevolmente più piccola); il Pollozk è un brigantino (cioè a due alberi) sicuramente più piccolo anche del mio Pegasus... Ebbene credo che senz' altro per il mio Pegasus stralli e sartie maggiori non debbano superare mm. 1,00 (massimo mm.1,2), dimensioni che mi sembrano proporzionate se rapportate ai mm.2,15 della Hermione (vascello più grande, con alberi sicuramente più alti e tensioni e spinte ben maggiori) e anche proporzionate al Pollozk con le dimensioni indicate da Killick...
Credo che ognuno di noi (Catucci con la sua bellissima Hermione, Killick con il Pollozk ed io nel mio piccolo con lo sloop Pegausus) stia procedendo bene. In questo Forum fu pubblicata una Tabella delle dimensioni dei cavi SARTIE e STRALLI per "fasce" dimensionali di un Vascello, e credo sia il caso di recuperare tale Tabella e pubblicarla nuovamente in questa nostra interessante discussione...
Cordialità

Polena quasi ultimata...ecco le foto

Mi piace!
Bravo Luigi!!!
