WASA 1:75 by Corel


Un saluto a tutti voi.
Apro un nuovo wip sulla costruzione del Wasa della Corel.
Purtroppo non so stare con le mani in mano [emoji848][emoji848][emoji848] e così, tra la posa di un listello ed un altro del secondo fasciame della Soleil Royal (a breve qualche foto), mentre aspetto che asciuga la colla, inizio questa nuova costruzione.
Conoscendomi già so che a breve inizierò anche a costruire il Victory della Jotika [emoji56][emoji56][emoji56]
Ebbene sì, vi confesso che costruire gli scafi mi appassiona molto [emoji12][emoji12]
Allora.

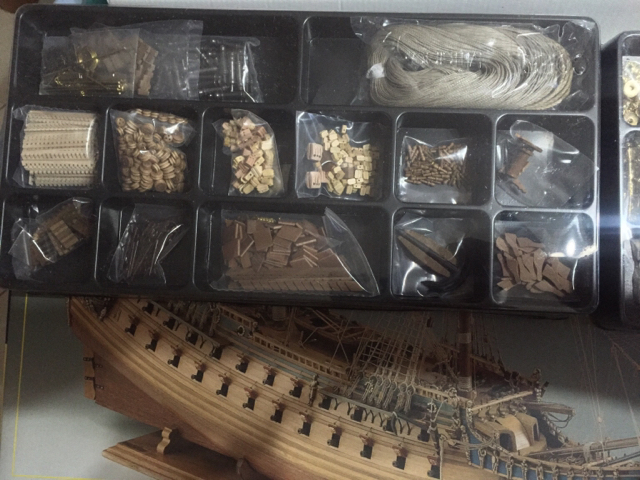

Scatola aperta, alcune foto

Allegato 253330 Allegato 253331 Allegato 253332 Allegato 253333Allegato 253334Allegato 253335
Nulla da dire sulla ricchezza della dotazione e sulla qualità del materiale.
Da un confronto delle ordinate e del ponte con la corrispondente tavola nessun problema rilevato tranne, purtroppo, una piccola sorpresa [emoji15][emoji26].
A prescindere della chiglia spezzata in due, che a onor del vero la Corel mi ha prontamente sostituito (come già riferivo nel wip della Soleil Royal), ho notato alcune incongruenze

Allegato 253336Allegato 253337 Allegato 253338

Gli incastri dove vanno le ordinate non sono perpendicolari, oltretutto sono stretti rispetto allo spessore previsto dei 5 mm e le stesse ordinate hanno gli incastri stretti con il taglio storto e quindi tutte da ripassare.

Mi occorre il vostro competente aiuto [emoji5][emoji5]: gli incastri sulla chiglia devono essere perpendicolari o sono io a sbagliare?

Prima di mettere mano attendo pareri [emoji4][emoji4]


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

Bella scelta,ti auguro buon lavoro,parlando del tuo discorso sui tagli perpendicolari non so se sono dovuti a una scelta coerente oppure ad un errore,ti consiglio di andare a rivedere dei wip del wasa già trattati,dato che nel forum c'è ne sono diversi,buon lavoro..😀😀

Inviato con il mio SM-A700F - Scarica l‘app del Forum di Modellismo.net

Caro Eugi, grazie della visita,
In verità è la prima cosa che ho fatto ma tranne evidenziare, quasi tutti, il problema chiglia svergolata, nessuno fa menzione di questo.
Leggendo il libretto, alla voce istruzioni per il montaggio è scritto "controllare prima di tutto se l'ordinata è perfettamente verticale ".
Che significa? Che faccio?

È un classico della corel. Non sono tagliati al laser ma a seghetto. Li fanno fare ad artigiani per un tot al kilo, e quindi questi drvono correre per poter guadagnare qualcosa a discapito della qualità. I tagli devono essere perpendicolari.

Occhio alle scale sulle diverse tavole, spesso non sono coerenti. Se ci sono le vele controllale perché capita che siano più piccole rispetto ai disegni e dovrai tenerne conto sulle dimensioni degli alberi e pennoni.

Grazie Anallie,
la tua risposta mi conforta, anche perché non credo di aver dimenticato improvvisamente tutto ciò che ho appreso in questi anni (d'altronde non è la prima mia costruzione)



Per fortuna le vele non ci sono; se le vorrò mettere provvederò quando sarà il momento.
Ma scusa, ci potrebbero essere anche problemi di scala?

Comunque grazie per la tua visita.


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

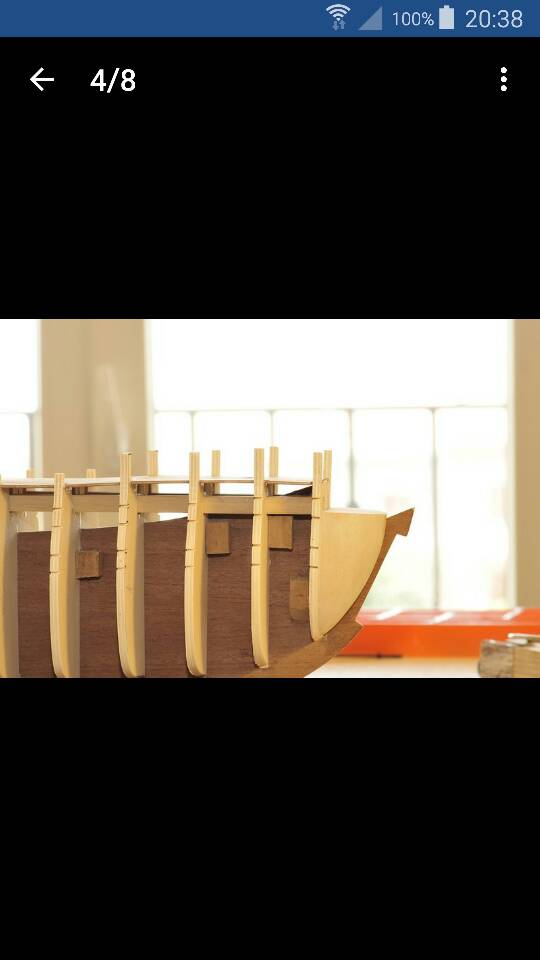

Allegato 253339sono andato a rivedere il lavoro di cervotto,dato che a realizzato anche lui a realizzato il wasa della Corel, non mensiona dei tagli,ma posta diverse foto dello scafo dove si vede che i tagli sono perdicolari e non obliqui,quindi dovrai intervenire per correggere l'errore....

Inviato con il mio SM-A700F - Scarica l‘app del Forum di Modellismo.net

No, le vele non ci sono, devi farle da solo tenendo conto delle misure dei pennoni. Non dare troppa importanza alla mia, è di molti anni fa, quando ancora si credeva che fosse con fianchi celeste, poi è una foto su carta rifotografata (si vedono le dita) in digitale e portata su computer. Quindi non so se i piani Corel in questi anni sono cambiati.

Grazie Eugi, grazie Cervotto,

Mi sto convincendo, purtroppo, che dovrò rifare gli incastri.
Non avendo la FET, che spero di comprare al più presto, mi pongo una domanda: come faccio? Che attrezzi dovrei adoperare?

Mah, 🤔🤔🤔 ci penso sopra, qualcosa mi verrà

Sul flying fish che sto facendo ho dovuto rivare qualche sovrastruttura perché non ci stava sul ponte nonostante fosse precisa ai piani di costruzione. Stessi problema lo trovai sull'unicorn ma lo feci tanti anni fa.

Lima [emoji16]

Ciao. Buon lavoro. Seguirò il tuo Wii. :Ok:

Il mio consiglio è di una volta segnato,procedi col taglio con un seghetto sui due lati del taglio ,asporti il materiale in eccesso, quello centrale,poi con una limetta piatta fai la rifinitura precisa provando gli incastri,di solito faccio così 😀😀😉😉

Inviato con il mio SM-A700F - Scarica l‘app del Forum di Modellismo.net

WASA 1:75 by Corel


Bene,
Ho iniziato a sagomare gli incastri di chiglia e ordinate per poi procedere con l'assemblaggio.
La verifica sulle tavole è tutt'ok.
Mi ero un po' preoccupato [emoji26][emoji26], come dicevo nel mio post precedente, ma poi mi è sovvenuto [emoji848][emoji848] di avere a disposizione qualche utensile della Proxxon come il Micro-cutter MIC , che si è rivelato veramente all'altezza di questa fase di lavoro, ahimè, non preventivata [emoji27][emoji27][emoji27]
È proprio vero, come dice la pubblicità, "per pittare una stanza grande non ci vuole un pennello grande ma un grande pennello" [emoji23][emoji23][emoji23] e infatti velocità di esecuzione del lavoro ma soprattutto precisione. Grazie Proxxon
Un saluto e alla prossima

P.S.: ho deciso, prendo la FET [emoji4]

Allegato 253355


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

Ciao e complimenti Per la
Scelta del modello. Anche io vorrei darti un consiglio


Inviato con il mio GT-I9060I - Scarica l‘app del Forum di Modellismo.net

Unisciti di piastrine di alluminio di almeno
5 cm × 20 cm ( le trovi
Facilmente nelle ferramenta) e incollati
Della carta vetrata .io
Le uso molto e secondo me per spianare le parti che stai lavorando te
sarebbero perfette.
Comunque seguirò il tuo
WIP con molto interesse.
Buon lavoro. !!!



Inviato con il mio GT-I9060I - Scarica l‘app del Forum di Modellismo.net

WASA 1:75 by Corel


Eccoci qua, si va avanti con le prime fasi.
Grazie Massimo per la tua visita, fanno sempre piacere così come i consigli che postate, non fanno che bene ed aiutano a cercare di non commettere errori.
Ho approntato lo scaletto di montaggio predisponendo una tavola dello spessore di 2 cm. nella cui linea mediana ho praticato in senso longitudinale un solco di 5 mm. di profondità e di larghezza pari allo spessore della chiglia.
Ai lati della chiglia ho fissato due listelli 1x1,5.
Recuperando del materiale di risulta ho creato due angolari sistemati rispettivamente alle due estremità della chiglia in modo da garantirne la perfetta perpendicolarità.
Successivamente ho inserito a secco tutte le ordinate i cui incastri avevo opportunamente messi a misura.
Al momento nessun problema particolare, mi sembra che tutto sia in linea, senza svergolature.
Alcune foto di questa fase
Allegato 253407
Allegato 253408Allegato 253409Allegato 253410

Vorrei fare solo una considerazione: ma possibile mai che con tutti i macchinari a controllo numerico per la produzione in serie dei pezzi non si riesca a farlo per questi kit, considerato che il prezzo di vendita non è proprio basso? Mah!


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

Ai propio ragione nel dire la sflustrazione che si prova vedendo certi errori grossolani nei kit acquistati,purtroppo le case produttrici comissionano a terzi il lavoro quindi è una guererra di ricavi sui lavori a scapito di precisione e pulizia,in piu le case vogliono ricavare un profitto più alto possibile e quello che purtroppo vediamo è il risultato,se notiamo nei kit venduti in edicola c'è una differenza sostanziale nei particolari,li il costro complessivo dell'opera è notevolmente alto,quindi le case produttrici stanno più attente

Inviato con il mio SM-A700F - Scarica l‘app del Forum di Modellismo.net

WASA 1:75 by Corel


Piccolo aggiornamento,
proseguo nel l'assemblaggio a secco della struttura dello scafo.
Dopo le ordinate, ho proceduto con posizionare i due longheroni centrali 1x1 e qui la prima sorpresa che poi, date le considerazioni già fatte, tanto sorpresa non è. Mi è toccato rivedere tutti gli incastri considerato che erano tutti più stretti delle barre di almeno un paio di millimetri oltre non a squadro rispetto ai longheroni stessi.
Ho proseguito collocando il ponte principale e sono proseguite le sorprese.
Nonostante avessi verificato sui piani di progetto l'esatta dimensione del pezzo, andando a posizionarlo sulle ordinate ci fosse stato un incastro pre-tagliato allineato con la parte superiore delle ordinate senza contare che tutto il ponte partendo dalla prua arretra di almeno 5 mm. rispetto all'ordinata 14 dove termina, per non parlare degli altri tre ponti superiori ([emoji26] non ne conosco bene il nome) anch'essi tutti da ricalcolare nella posizione rispetto alle sedi previste e ai rispettivi appoggi.
Poco male, un po' di lavoro per arrivare al risultato che vi mostro in foto,
Sostanzialmente va tutto bene, il tutto sembra ben allineato e verticale rispetto al piano, non ci sono a prima vista ordinate svergolate nè mancanti e nè abbondanti rispetto alla linea di posa dei listelli.
Comunque a voi il giudizio e l'occhio perché più occhi vedono meglio [emoji6][emoji6]
Tralascio il discorso già fatto sulla poca attenzione che la tanto blasonata Corel dovrebbe metterci in questi kit, dato anche il prezzo che si spende per acquistarli.
Una domanda, ma la scala dei piani di progetto si può pensare essere 1:1?
Buona giornata e al prossimo aggiornamento. Ovviamente aspetto le vostre visite prima di procedere con l'incollaggio del tutto.Allegato 253433Allegato 253434Allegato 253435Allegato 253436Allegato 253437Allegato 253438Allegato 253439Allegato 253440Allegato 253441


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

Molte volte nei piani vi è scritto scala 1/100, 1/75 ecc.. ma può essere il modello, non il disegno, ed anche parti del disegno possono non essere in scala ma solo una immagine dimostrativa. Per esempio, io stò facendo una Cocca Francese scala 1/50, quindi le porte degli alloggi dovrebbero essere di cm4 (cm4x50=2 metri) ma l' intera casetta è di cm3 (3x50=m.1,5!!) quindi il disegno non è nella scala dichiarata.

Ok, è allora come si fa se occorre prendere delle misure necessarie alla costruzione?

Personalmente io faccio un righello in scala, cioè se la scala è 1/75 nel righello la misura X mi deve dare la lunghezza della nave nella scala indicata, poi misuro i disegni facendo i calcoli tra la misura reale della scala 1/75 e quelle dei disegni. Così nella Cocca di cui parlavo le casette con il righello sono risultate di cm 5,2 (la scala era 1/50 e 5,2x50=m.2,60) sufficienti per una porta in cui passasse un uomo, ma nel disegno le casette era di cm 3! (3x50=m1,5. va bene che anticamente la gente era più bassa di oggi ma non così tanto da stare in una casetta di un metro e mezzo!)

Grande Cervotto,
puoi farmi una foto del righello così da capire praticamente e realizzarlo secondo la scala del Wasa che è 1:75?
Grazie

Adesso non ce l' ho più, la Wasa la feci tanti anni fa, la foto è su carta (non esistevano camere digitali e il computer era solo nella fantascienza) Comunque misura il disegno, la Wasa è più di 69 metri, fai 70, il calcolo è più semplice, dividi la lunghezza del disegno in 70 parti, con quella puoi misurare tutti i particolari. Comunque la Wasa Corel NON E' in scala 1/75, la nave è m.70xm.11,80 mentre il disegno è cm80 largo cm14, moltiplica 80x75=60, non 70 metri come la vera nave, poi 14x75=9,8 non 11,80!! Quindi il disegno è in scala sballata (1/87 per lunghezza e 1/84 per larghezza) non sono in scala tra loro neppure la lunghezza e larghezza!!

Si, generalmente nei piani la scala dei disegni dovrebbe essere 1:1 rispetto ai pezzi lavorati (almeno per chiglia ed ordinate). Altre tavole (per esempio il piano velico) potrebbero avere scale più piccole, ma del resto sono destinate a fornire un più che altro un quadro d'insieme.

L'allineamento del modello mi sembra buono. Ricontrolla però a poppa dove mi pare che ci sia una ordinata leggermente inclinata, ma potrebbe trattarsi della prospettiva.

Dai che vai benissimo, prenditi di coraggio ed inizia ad incollare. :)

Buona esecuzione dei lavori,continua così 👌👌

Inviato con il mio SM-A700F - Scarica l‘app del Forum di Modellismo.net

WASA 1:75 by Corel


Grazie Sam, grazie Eugi, della vostra visita.
In effetti la prospettiva che genera una foto rende un'idea falsa della realtà*, diciamo non proprio attinente.
In effetti nel punto indicato dalle frecce vi è un leggero problemino dovuto al longherone che in quel punto forza le ordinate in quanto l'incastro, dopo me ne sono reso conto, è ancora un po' stretto.
Ormai avevo già pubblicato il post quando sono intervenuto per la correzione [emoji4][emoji4]¸
Comunque ammazza che occhio che avete [emoji12][emoji12][emoji12] grazie della collaborazione.
Si prosegue domani con inizio incollaggio, nel frattempo ho posizionato un secondo incintone sulla Soleil Royal. (Aggiornerò a breve il wip [emoji17])

Piccolo aggiornamento,
inizio incollaggio ordinate. Si procede controllando la corretta posizione verticale rispetto al piano e lo squadro a 90 gradi rispetto la chiglia.
Al momento nessun problema.
Al prossimo aggiornamento Allegato 253471Allegato 253472


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

Ciao.se prima, cioè quando tutto era montato a secco risultava a posto, bastava irrorare le giunzioni con collante liquido.così facendo cioè togli e metti magari raggiungi ugualmente lo scopo,magari no.na questo lo appurerai solo alla fine

Grazie per l'intervento Giuseppe,
In effetti il mio discorso relativo alla scala lo riferivo ai piani in relazione al modella da costruire e ciò solo per poter riprodurre i particolari in maniera corretta. La scatola riporta scala 1:75 e francamente non so a cosa si riferisce,bisognerebbe farsi due calcoli.
Per quanto riguarda i particolari fuori scala come fare per sapere quali sono? Dove trovare i figurini e come dovrebbero essere?
Grazie a chi vorrà intervenire.

👍👍👍

Ciao SergioD,
effettivamente avrei potuto benissimo fare così ma ho preferito togliere tutto e incollare un'ordinata alla volta in modo da avere un controllo maggiore sulla loro perfetta posizione.
Purtroppo sono un po' pignolo [emoji51][emoji51] e questa procedura è un'ulteriore possibilità di controllo del montaggio. D'altronde chi ci corre dietro?
Grazie e alla prossima [emoji106][emoji106]


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net

Pienamente d'accordo, anche io le monto così, solo che metto degli spezzoni di quadralino da entrambi i lati all'angolo tra chiglia e ordinata, in modo da fissarla ulteriormente in posizione. Con la alifatica bastano una quindicina di minuti di fissaggio e poi si può passare alla successiva.

Questa operazione la faccio successivamente.
Io metto anche dei distanziali tra le ordinate così da mantenerle alla distanza prevista dagli incastri sulla chiglia

Buongiorno a tutti,
Piccolo aggiornamento sullo stato dei lavori.

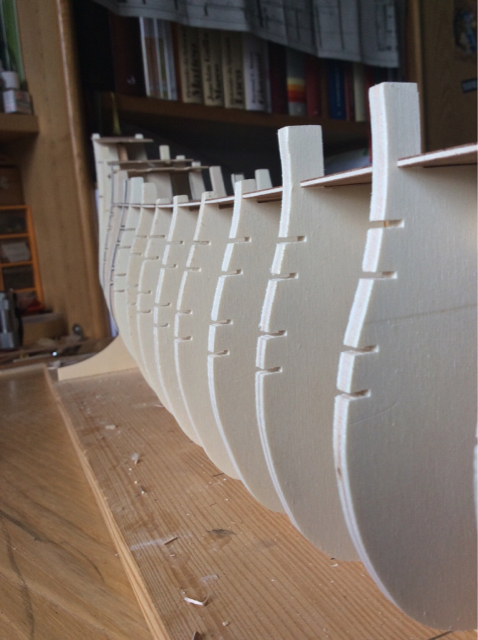

Assemblaggio e incollaggio delle ordinate terminato
Allegato 253949

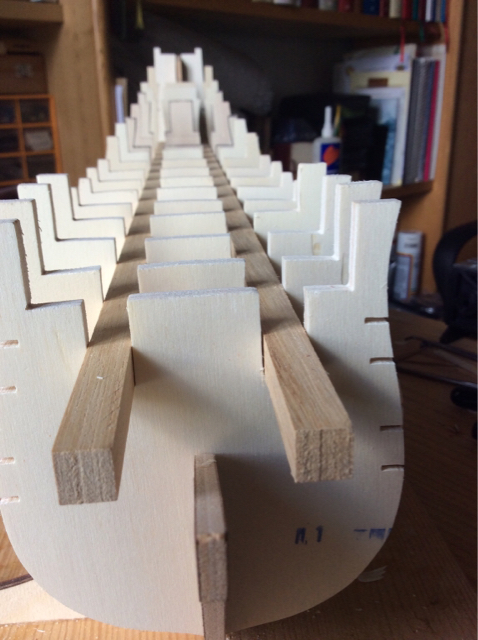

Longheroni in posizione
Allegato 253950Allegato 253951

Primi ponti in posizione e incollati
Allegato 253952Allegato 253953

Qualcosa si intravede già in rampa di lancio [emoji6][emoji6][emoji6]

Al prossimo aggiornamento


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

Cantiere fermo, al momento, ho i pittori in casa [emoji27][emoji27]
Nel frattempo sono arrivati i piani originali del Wasa. A corredo una bellissima monografia
Allegato 254632


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

Ma la Bellona , la Pandora e il Cutty quando li cominci ?
Sto scherzando ma con tutti questi cantieri aperti mi sono perso 😉

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net

WASA 1:75 by Corel


[emoji23][emoji23][emoji23] È vero, hai proprio ragione.
Ti confesso una cosa, inizio a perdermi anch'io [emoji23][emoji23][emoji23]
Ma sì, troverò la strada per uscirne [emoji4][emoji4]

Uscirà un WACTORY e un VISA

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net

Hai dimenticato la Soleil Vespucci e l'Amerigo Royal 😂😂😂
Senza contare il 12 of the Seas e il Sovereign Apostoli 😂😂😂

Dimenticavo 😂😂 il San Perla e il Felipe Nera 😂😂😂
