Primo sommergibile russo Nikonov

[Shackleton]

Originariamente inviata da anallie0

Ciao, no lo disegno completamente da 0. Misuro la foto con righelli sullo schermo e poi riporto le quote adattandole.
Tutti i disegni li ho fatti riga per riga basandomi sulle misure rirevate.

Tanto di cappello alla pazienza! 😀

Inviato con il mio P01T_1 - Scarica l‘app del Forum di Modellismo.net

[El Draque]

Gran bel lavoro complimenti , vista la complessità di realizzazione penso anche che pur avendo la pappa fatta non siano lavori per tutti.
Se ho capito bene col chiodo bucano lo scafo mentre la botte serve per apportare ossigeno, in pratica una missione suicida visto che dalla nave si dovrebbe sentire mentre bucano e sporgendosi dovrebbero vedere il barilotto.

[anallie0]

Originariamente inviata da El Draque

Gran bel lavoro complimenti , vista la complessità di realizzazione penso anche che pur avendo la pappa fatta non siano lavori per tutti.
Se ho capito bene col chiodo bucano lo scafo mentre la botte serve per apportare ossigeno, in pratica una missione suicida visto che dalla nave si dovrebbe sentire mentre bucano e sporgendosi dovrebbero vedere il barilotto.

Grazie, in realtà ci dovevano essere i tubi fuoco. Tubi tipo lanciafiamme che sporgevano e bruciavano la nave. Non ci sono elementi per poterli riprodurre così hanno montato un arpione. Io mi attengo alle immagini, anche se mi piacerebbe trovare disegni di sti tubi. Nikonov fece solo 2 collaudi, ma fallirono entrambi. Poi il progetto venne abbandonato.

[anallie0]

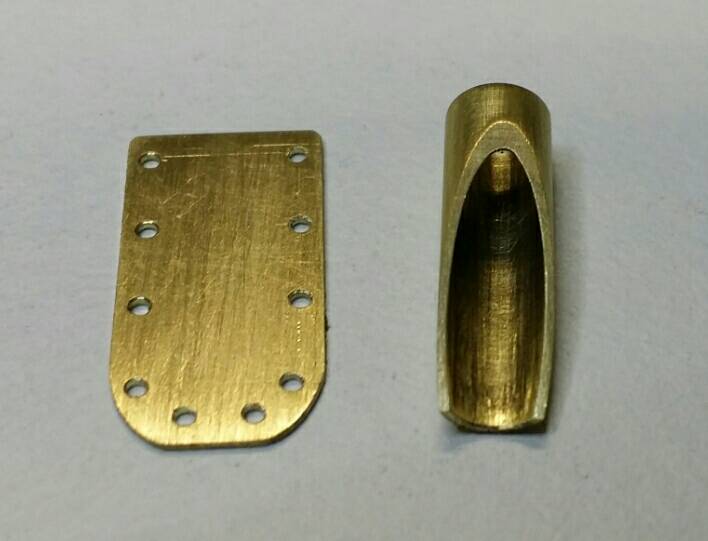

Mentre aspetto che i bracci del timone si decidano a brunirsi iniziamo a costruire la base dell'asta. Questa insieme all'asta sono da fare subito per avere tutti i riferimenti per il montaggio allineato degli altri pezzi. Non capisco perché tutto il braccio del timone è già brunito tranne i due angolari. Chissà che razza di lega può essere. vabbè aspettiamo.

[Supergigi]

Originariamente inviata da anallie0

Mentre aspetto che i bracci del timone si decidano a brunirsi iniziamo a costruire la base dell'asta. Questa insieme all'asta sono da fare subito per avere tutti i riferimenti per il montaggio allineato degli altri pezzi. Non capisco perché tutto il braccio del timone è già brunito tranne i due angolari. Chissà che razza di lega può essere. vabbè aspettiamo.

Allegato 262837

Magnifico. Complimenti

[IlBroccione]

Oltre al legno lavori magnificamente anche i metalli... grandeee!!!!

Inviato con il mio GT-I9301I - Scarica l‘app del Forum di Modellismo.net

[anallie0]

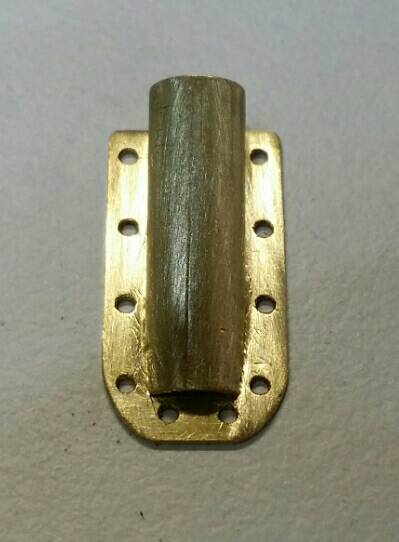

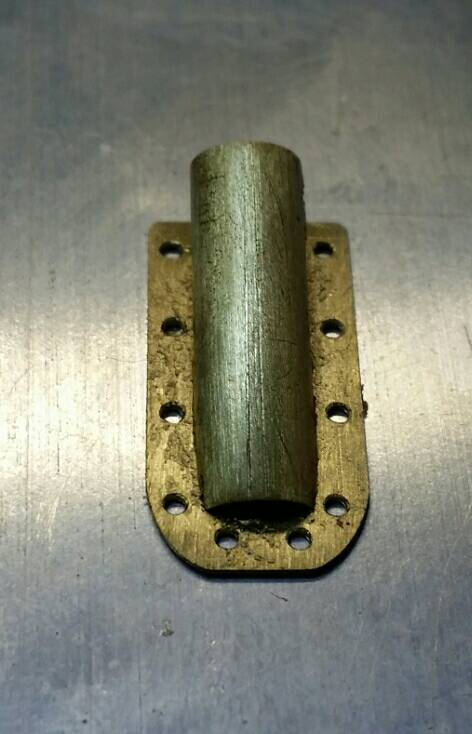

Dopo aver steso un velo di stagno sul tubetto, l'ho posizionato sulla base dove ho messo della pasta disossidante. Quindi l'ho scaldato con un mini cannello a gas fino alla fusione. Il risultato è ottimo. Lucidatura finale con l'eliminazione dei residui di stagno.

[anallie0]

Anche se stare in piedi un ora davanti al tornio mi sfinisce, sono riuscito a tornire tutti i particolari tranne il puntone di snodo che farò domani.

[Azzio1973]

Bel lavoro di tornitura, io ci lavoro seduto così mi risolvo il problema, anche perché dove lavoro io il punto più alto è' 1,50 mt hihihi

[El Draque]

Originariamente inviata da anallie0

Dopo aver steso un velo di stagno sul tubetto, l'ho posizionato sulla base dove ho messo della pasta disossidante. Quindi l'ho scaldato con un mini cannello a gas fino alla fusione. Il risultato è ottimo. Lucidatura finale con l'eliminazione dei residui di stagno.
Allegato 262847
Allegato 262848
Allegato 262849
Allegato 262850

Lavoro pulito e perfetto leggendo sembra facile da fare ma non è così, almeno per me.

[anallie0]

Originariamente inviata da El Draque

Lavoro pulito e perfetto leggendo sembra facile da fare ma non è così, almeno per me.

Perché ti risulta difficile?

[El Draque]

Si perché sono un impiastro riesco a bruciarmi con il saldatore elettrico, devo rifare le saldature più volte, spargo stagno da tutte le parti figuriamoci poi se usassi una fiamma potrei anche incendiare la casa.

[El Draque]

Mi sono dimenticato di dirti però che non ho ancora fatto delle prove con la pasta disossidante, al suo posto ho usato il grasso e magari non va bene

[anallie0]

Originariamente inviata da El Draque

Si perché sono un impiastro riesco a bruciarmi con il saldatore elettrico, devo rifare le saldature più volte, spargo stagno da tutte le parti figuriamoci poi se usassi una fiamma potrei anche incendiare la casa.

non avvilirti, mi scotto spesso anch'io

[sam_59]

Originariamente inviata da El Draque

Mi sono dimenticato di dirti però che non ho ancora fatto delle prove con la pasta disossidante, al suo posto ho usato il grasso e magari non va bene

e no che non va bene. I pezzi da saldare devono essere puliti con carta abrasiva fine oppure raschiandoli con una lametta, poi vanno sgrassati con solvente (io uso acetone). Quindi possono essere saldati previa leggera applicazione di flussante-disossidante (pasta salda o apposito liquido).
