Il golden hind di innah


innanzitutto ho aperto la scatola e cercato quello che molti di voi hanno già scritto più volte ossia se la chiglia fosse dritta e le ordinate fossero ben tagliate . più o meno....ci possiamo accontentare. ho cercato di vedere come le orsinat esi inserissero...in molte fessure della chiglia ....."svirgolavano" così ho messo dei tramezzi per addrizzare il più possibile.
Allegato 156381
Allegato 156382[ATTACH]
Allegato 156383

Ho pure provato a mettere un ponte in modo da vedere cosa avessi combinato con gli incastri- :hmm:

Pare che possa andare.
Allegato 156384

Ho un problemino...........l'ordinata dieci, mi si è spezzato l'apice e il gatto subito al volo ha portato sotto la credenza...sto trattando con un pugno di crocchette la restituzione.:rovatfl::rovatfl::rovatfl:

Ciao e benvenuto, per vedere bene se tutto e' dritto e perpendicolare alla chiglia dovresti fare una foto da prua e da poppa, magari con il modello girato.

Da queste foto e' difficile dare un giudizio, anche se sembra tutto ben fatto fino ad ora.

Ciao Alex :bohk7ar:

il ponte.


Per il rivestimento del ponte ci son molti modi. Ho visto in un videocorso che consigliavano di pitturare di nero il pezzo di legno da rivestire, la struttura del pontee anzichè far econ la matita le linee di demarcazione tra il tavolato del ponte, semplicemnte di distaccare leggermente i listellini...voi che consigliate?????

Allegato 156392

Con questo metodo ti rimane una fessura (antiestetica) tra un listello e l'altro, anche se vedi il nero sottostante non rispecchia la realtà, in quanto la calafatura era a livello delle tavole del ponte.

innanzitutto auguri per il tuo lavoro. la "Svovereign" mi riferisco. ora provo a far euna foto migliore.
Allegato 156393
Allegato 156394

Ciao e innanzitutto buon lavoro! Anche io ti sconsiglio di staccare i listelli del ponte!
Una soluzione potebbe essere quella di sovrapporre un tot di listelli e colorare di nero i fianchi e i 2 fronti! Quando poi li metti noti il contrasto oppure con della cenere sporchi il ponte e poi dai una passata di acquaraggia cn un pennellino in modo che la cenere entra nella fessurine

Grazie "collega". Mi era balenato per la mente di fare in questa maniera e volevo proporlo. Conoscevo pure il metodo della cenere, ma stando senza camino e poichè neanche fumo incontravo difficoltà :rovatfl::rovatfl::rovatfl:

Collega:hmm:
in quanto a lavoro o hobby:hmm:

COLLEGA in modo affettuoso per il comune interesse al modellismo.
Sebbena io sia uno che vi si è avvicinato solo ora.
Comunque ho seguito il consiglio di colorare un blocchetto di listelli ai fianchi ed ai fronti. proseguo all'incollaggio e posto la foto.

Ok! Aspettiamo le fotooo! Buon lavoro!!!

buona giornata a tutti voi.
Ho provveduto a coprire di listelli la parte di ponte che verrà successivamente coperta.
Un grazie a CERQUI pe ril consiglio di pitturare fianchi e testa/coda dei listellini. Pare un lavoro passabile.
Allegato 156891
Allegato 156892

una domanda.....il tavolato del ponte si può pitturare? e come?

Credo sia davvero venuto bene! Certo che si può pitturare!! Cerca di non farlo troppo lucido! Sarebbe irreale! Io ad esempio uso una vernice color noce

Io farei attenzione, prima di pitturare il tavolato del ponte finirei l'incollaggio di tutte le sovrastrutture, perche' non vorrei che il prodotto inficiasse sulla tenuta della colla, a meno che non usi olio paglierino.

A livello estetico, oltre a quanto ha detto cerqui sul fatto di non farlo lucido, durante l'eventuale coloratura dello stesso, tieni conto che il tavolato del ponte dovrebbe essere sempre molto chiaro, dovuto ai continui lavaggi dell'equipaggio e all'effetto della salsedine.

Buon Lavoro

Alex

Il lavoro sta venendo bene e ti hanno già dato degli ottimi consigli.
Io aggiungo solo che lo sfalsamento 1-2 non è realistico (purtroppo è un errore che trovi nei piani e nelle istruzioni e che fanno moltissimi modellisti :shock:), penso che questo ponte rimarrà abbastanza nascosto, nel prossimo ponte che sarà più visibile puoi rimediare e sfalsare i listelli 1-3 o 1-4, otterrai un effetto molto più realistico.

Buona giornata.
ormai questo ponte è andato...per i prossimi (cassero, prua ....) vorrei adeguarmi al consiglio che però non ho compreso bene.

Per sfalsamento 1-2 credo tu intenda il fatto di porre il listello successivo alla metà del precedente? cioè io ho fatto (come da istruzioni della Mamoli)dei listelli da 6 cm e posto il successivo a 3 cm. Se ho ben capito dovrei porlo a 4 cm?

Questo schemino (ormai famosissimo) che mi posto' il buon Sebastian Paoul (Ciao Seba!!!) potra' esserti utile. Leggi la spiegazione nella parte destra, e' molto chiara, e considera che la lunghezza del listello portato in esempio e' di 10mm e quello centrale va posto esattamente a cavallo della mezzeria.

Ciao ALex :bohk7ar:

Buona giornata a tutti voi.
Inizio con un ringraziamento a quanti mi leggono e a chi come PIMINI,TUVOK e CERQUI (spero di non dimenticar qualcuno) mi stan dando consigli.
Sono andato un pochetto avanti.
prima ho fatto i bagli su cui collocare i ponti (che questa volta coprirò di tavolato seguendo lo schemetto del SEBASTIAN inviatomi da TUVOK)

Ho messo i blocchetti di riempimento a prua e poppa. A mio avviso si potevano fare di legno più tenero, che mi son massacrato di cutter e carta vetrata a eliminar spigolosità. Più o meno ce l'ho fatta.........come potete osservere son partito con qualche listello di primo fasciame.
Allegato 157373

Qualche altra foto che spiega meglio il mio lavoro in corso
Allegato 157378
Allegato 157374
Allegato 157379
Allegato 157380
Allegato 157381

Attenzione prima di procedere a listellare, non mi sembra di vedere l'angolo di quartabuono sulle ordinate.
Senza quello rischi che lo scafo "mostri le costole" e potresti anche non trovarti con alcune misure.

Oltretutto il riempimento di prua, dovrebbe arrivare a filo dell'ordinata per svolgere bene il proprio lavoro, e il tuo mi sembra un po' piu' piccolino.

Prova a verificare. Sei ancora in tempo a recuperare. Il lavoro per il resto e' molto buono

Ciao Alex

Riguardo il riempimento di prua,non so cosa ho combinato....:nonloso3ce1cr: o ho "scalpellato" troppo oppure era in origine più piccolo. e comunque provvedo a recuperare con qualche ritaglio.
l'angolo di quartabuono......chi era costui???? cerco nei forum per sapere cosa sia. :biggrinangel:son ignorante, ve lo dissi che ero neofita.

Ciao innah l'angolo di quartobono non è altro che lo smussare le ordinate verso prua in modo che il listello abbia maggiore appoggio! Altrimenti il listelli andrebbe a poggiare sullo spigolo dell ordinata ed avrebbe poca presa! In oltre se fatto bene evita la formazione di scalini tra un listello e l'altro
Ciao e buon lavoro!
Ps: un consiglio: quando rastremi un listello la parte rastremata dalla capitare verso l'alto così che hai una superficie più omogenea per il listello successivo

Mi sembra di aver compreso che l'angolo di quartobuono determini il rastremare le ordinate dove il listello curvi di più . vale a dire rastremare le ordinate a prua e poppa in modo che esse abbiano una maggiore superficie dove far poggiare il listello invece di lascarle "vergini" e quindi mettere uno spigolo a contatto con esso.:hmm:

ho azzeccato?

Grazie CERQUI , hai confermato quello che vagando nel WEB avevo quasi compreso. allora vado a correggere ste benedette ordinate.riguardo il tuo consiglio noto che " avendo il 50 % di probabilità di azzeccare quale parte di listello mettere verso l'alto " ho messo sei listelli su sei invertiti :asd::asd::asd::asd:

Ahahah Vabbe segnateli con una matita

Se stai attento non dovrebbe crearti troppi problemi... considera che comunque il primo fasciame è la base per il secondo... in poche parole nel primo si possono anche fare alcuni errori... poi dopo stuccatura e secondo fasciame non si vedrà niente... per lo stucco usalo solo se è veramente necessario... se no basta una lieve carteggiata. Ultima cosa: se usi lo stucco, dopo averlo carteggiato passa sempre un panno umido (acqua o acquaragia) per evitare che la polvere di stucco dia problemi incollaggio (fidati... mi è successo)

Un ulteriore consiglio sul quartabuono.

Prima di farlo dipingi di nero il bordo delle ordinate, quando poi carteggi, fai in modo che rimanga sempre un filo di nero, cosi' sei sicuro di non togliere troppa ciccia e modificare il profilo dell'ordinata (e quindi dello scafo)

vedi esempio sotto

ciao Alex:bohk7ar:

http://www.modellismo.net/forum/717351-post319.html

ciao innah e complimenti per il golden hind. dalla foto noto che il terzo listello in basso ha gia una rastrematura non omogenea e lineare. quando procedi alla rastrematura dei listelli, ti conviene metterne 6 circa affiancati e stretti in una morsa, e poi carteggiati usando una tavola con sopra carta vetrata abbastanza grossa così da non sudare troppo :D

PS: ho visto ora che anche il listello della parte posteriore in alcuni punti non tocca..... devi controllare e capire come mai. o hai le ordinate non allineate (magari messe nel numero sbagliato) oppure non le hai carteggiate a dovere con una tavola lunga per formare l'andamento della nave. così com'è direi che non va bene, quindi rimuovilo e studiane il motivo di tale errore.

di questi 6 che hai fatto, ne metti 3 da un lato e 3 dall'altro, così da procedere in modo quasi uguale da un lato e dall'altro. come detto, devi anche levigare le ordinate seguento l'andamento del listello che dovrebbe fare.

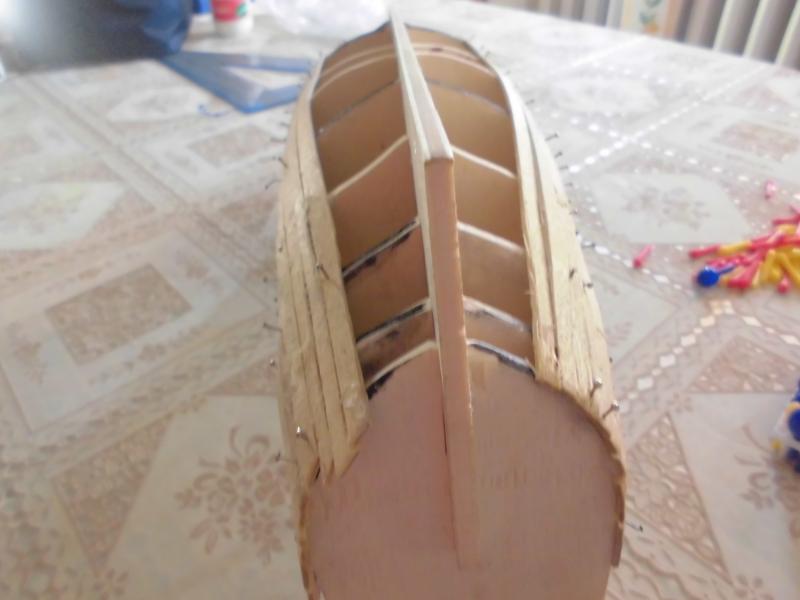

HO CERCATO DI RIMEDIARE.....PER CHI HA VISTO , O RICORDA IL FILM, LA BARCA SEMBRA ORA DEGNA DI "HELLRAISER" CHIODATA COME APPARE :asd:

Allegato 157468

Allegato 157469

Allegato 157470

Allegato 157471

Allegato 157472

BUONA GIORNATA A TUTTI VOI.
RIGUARDO IL P.S. DI SCRUFFI RISPONDO CHE LE ORDINATE SONO NUMERICAMENTE BEN MESSE, MA COME FATTOMI NOTARE ANCHE DA TUVOK E ALTRI, LE ORDINATE TUTTE MANCAVANO DELL'ANGOLO DI QUARTOBUONO....OSSIA LE HO LASCIATE VERGINI, SALVO POI ANDAR A RIMEDIARE ADESSO.

RIGUARDO IL RASTREMARE I LISTELLI HO FATTO UNA COSA CHE SPERO NON FACCIA SBIANCARE I VETERANI ......OSSIA UN Pò DI CALCOLO:rovatfl::rovatfl::rovatfl:

HO CONSIDERATO CHE LE ORDINATE CENTRALI (LA SEI E LA SETTE)DOPO IL TERZO LISTELLO APPLICATO MISURAVANO DI PERIPLO RIMANENTE (DAL TERZO LISTELLO ALLA CHIGLIA) 7,1 CM VALE A DIRE DEVONO OSPITARE 14 LISTELLI (QUELLI CHE STO USANDO SONO INFATTI DI 5MM PER 1,5). A STO PUNTO HO CALCOLATO IL PERIMETRO RIMANENTE DI OGNI ORDINATA. E QUINDI VISTO CHE ALL'ORDINATA3 IL LISTELLO DEVE ESSERE 3 MM E ALLA 4 DI 4 MM. HO TRACCIATO I PUNTI E POICHE PER DUE PUNTI PASSA UNA SOLA RETTA:asd: HO TIRATO LA LINEA E RASTREMATO I LISTELLI.

I RISULTATI SON VISIBILI DALLE FOTO.

Eh Eh.... la geometria descrittiva..... quanti libri.... quanti disegni... :rovatfl:

in parole povere ...non va bene?

no no.. figurati... solo che quando hai detto per due punti passa una sola retta mi son venute in mente tutte le volte che ho sentito dire sta cosa alle superiori...
Per quanto riguarda il tuo lavoro e' riuscito bene, unica accortezza per un fasciame ancora migliore se mi permetti... ti suggerisco di rastremare pure le spalle del listello cosi' che possa "accoppiarsi" bene pure sopra e sotto...
In piu' se hai un po' di tempo vai a leggere nel forum un paio di discussioni su rastrematura listelli, ci sono degli ottimi suggerimenti e delle regole che i nostri maestri listellatori hanno spiegato per bene...

Il metodo è perfetto: calcolare e tracciare prima di posare i listelli rende il lavoro preciso. Ciò che necessita di una messa a punto sono ulteriori due aspetti:
- i listelli devono stare a contatto tra loro e devono essere incollati anche di costa, in questo modo si realizza una base solida e uniforme. Nel secondo fasciame l'incollaggio di costa non sarà necessario, ma solo se il contatto è corretto e preciso(come ti ha evidenziato Amstaff nel suo post)
- i listelli vanno piegati e presisposti già nella loro forma definitiva prima di essere incollati, in questo modo si evitano le "gobbette" in corrispondenza delle ordinate.

SU DI UN LATO, IL PRIMO FASCIAME DEL "GOLDEN HIND" E' FINITO. PASSATO DEL vINAVIL E CARTA VETRATA, ECCO COSA E' USCITO FUORI.Allegato 157711

Allegato 157712

Allegato 157713

Allegato 157714

Allegato 157715

Quando avrai finito anche l'altro lato, verifica che non ci siano state torsioni e non ti si sia "svergolato" lo scafo.

Si ha ragione Amedeo perché è sempre consigliabile andare di pari passo sia a dritta che a sinistra!
Buon lavoro Innah!

Primo fasciame finito


Ecco qua il risultato finale del primo fasciame. gradirei ricevere commenti, e/o se è il caso di migliorare qualcosa, prima di procedere. a occhio mio (ma son narcisista :nonloso3ce1cr::rovatfl::rovatfl::rovatfl:) me la sono cavata però son novellino e forse qualcosa mi sfugge....

Allegato 158210

Allegato 158211

Allegato 158212

Allegato 158213

Ciao innah approfitto del post per salutarti visto che non abbiamo mai interagito ( come con tanti nuovi e che spero di rimediarvici presto), dunque dicevo il GH è una di quelle barche che mi affascinano e che prima o poi vorrei cominciare, per adesso ti volevo sottolineare il fatto che per me la rastrematura dei listelli è un incontro con i pensieri, una cosa poetica ed una di quelle poche volte in cui sento la nostalgia di aver smesso di fumare; no, non prendermi per pazzo ma io quando poso i listelli ci metto tantissimo tempo, mille prove, una passata di dremmel, una controllata in posa, altra passata, altra posa ecc.... se avessi la sigaretta intervallerei un tiro di bionda, con questo metodo tu vedrai il tuo listello scomparire sempre più nella struttura dello scafo e quando deciderai di incollarlo è come se lui fosse sempre stato li.
PS come esordio mi sa che non mi sono presentato proprio benissimo eheh....:biggrinangel:
Buon modellismo!!!
:beer:
Arippiesse: Dimenticavo, la buona musica è fondamentale!!!!

Ciao innah credo il lavoro sia loto buono! Però io ora carteggerei ancora un pochino! Poi passerei dello stucco a legno e poi di nuovo una scartavetrata!
Poi puoi andare col2^ fasciame!
Buon lavoro
