[AUTO] Ford Escort RS 1800 - Montecarlo 1979
2 allegato(i)
Buonasera a tutti,
Vi avevo promesso un nuovo kit laboratorio per correggere gli errori fatti sulla Lexus e sperimentare qualcosa di nuovo prima di dedicarmi ad una delle mie adorate gruppo B...beh, eccoci qui!! Però questa volta il soggetto è tale da poter entrare di diritto nella mia collezione di auto da rally: la Ford Escort RS 1800 portata al quinto posto della classifica generale del rally di Montecarlo del 79 da Mikkola. Dopo essermi documento un po' in rete ed essermi procurato il set di fotoincisioni e qualche altra cosina da provare si può partire. Il kit è un Italeri che a prima vista sembra ben dettagliato anche se la qualità degli stampi è quella che è...ci sarà un gran lavoro di rifinitura dei pezzi e a prima vista anche qualche parte da rifare...vedremo! Come sempre vale l'invito a condividere suggerimenti, referenze storiche (ardue da trovare per i interni e meccanica!!) o qualsiasi consiglio! Grazie Saluti e a presto!Allegato 388583Allegato 388584 Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
3 allegato(i)
Mi sa che mi sono abituato bene a montare Tamiya per una vita....prima prova di assetto........[emoji15][emoji33][emoji24] All'inizio pensavo di aver montato male io qualcosa ma anche dopo aver aggiunto pannelli porta, vetri e roll-bar il risultato è sempre lo stesso.... l'asse anteriore ancora ancora è più o meno dove dovrebbe essere, ma il posteriore.... decisamente NO!!!
Prevedo un lavoro molto più "invasivo" di quanto pensassi di fare su questa piccoletta!!! Fatemi gli auguri PS: sono sempre alla ricerca di referenze dell'auto che ha corso al Montecarlo 1979...se qualcuno avesse qualcosa per le mani gli sarei grato se lo condividesse! GrazieAllegato 388674Allegato 388675Allegato 388676 Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Questo kit è una ristampa del vecchio kit Esci, avrà sulle spalle gli stessi anni dell'auto vera...
Ciò significa che il montaggio richiede tanta passione, tanta dedizione, tanta pazienza, tante imprecazioni, tanto lavoro extra... Non lasciarti spaventare, ne puoi venire a capo :Ok: |
Quote:
Vediamo il lato positivo...mi posso sbizzarrire con autocostruzione e modifiche di meccanica che mi piacciono un sacco!!! Fatemi gli auguri e state pronti con consigli e suggerimenti che qui ce ne sarà bisogno!!! Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
L'unico consiglio che ti posso dare riguardo ad un kit italeri è di non comprare un kit italeri....
Inviato con il mio LG-M700 - Scarica l‘app del Forum di Modellismo.net |
Quote:
|
i kit Italeri sono un'ottima palestra.
Ago, nel kit precedente hai imparato ad usare l'aerografo, con questo kit imparerai a stuccare. Vai tranquillo, in un modo o nell'altro se ne esce sempre vivi :D |
Quote:
|
Quote:
Quote:
Cmq ieri ho iniziato a sgrossare i pezzi della trasmissione...bave ovunque, segni delle aperture degli stampi e degli estrattori, ritiri....vi risparmio questa parte in po' noiosa... Nel frattempo continuo a cercare riferimenti dell'auto dell'epoca. Vi aggiorno appena ci saranno news "sostanziose"! Grazie a tutti Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
2 allegato(i)
Avevo promesso novità sostanziose...ebbene la novità è che ho deciso di farmi del male...ma tanto male!!!
I parafanghi del kit così come il paraurti anteriore non c'entrano davvero niente!!! A discolpa della Italeri posso dire che cercando in rete avrò trovato almeno 15 diverse versioni di paraurti e parafanghi per questa Ford...sembra che ad ogni gara se ne inventassero di nuovi!! 'tacci loro!!! In sostanza l'idea (per la messa in pratica poi vediamo...) Sarebbe di: - modificare i parafanghi posteriori che sono troppo spioventi e hanno una forma del tutto sbagliata - accentuare lo spigolo dei parafanghi anteriori (stesso motivo di quelli posteriori) - stuccare e modificare il paraurti anteriore (forma sbagliata e prese d'aria mancanti) - ricostruire lo spoiler posteriore (troppo in piedi) Poi completerò il discorso assetto, ma fino a che non sistemo la scocca non avrò dei riferimenti per le ruote. Fatemi gli auguri....[emoji15][emoji33]Allegato 388861Allegato 388862Allegato 388863 Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
2 allegato(i)
A riprova di quanto sopra le due immagini...del kit...e della macchina vera! Non mettetevi a giocare al "trova la differenza" perché finireste con cerchiare tutta la macchina!!!Allegato 388864Allegato 388865
Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Vabbè per lo meno il numero lo hanno azzeccato, ti sembra poco?[emoji23][emoji1787][emoji23][emoji1787]
Inviato con il mio CPH2009 - Scarica l‘app del Forum di Modellismo.net |
No no, anzi...tanto di cappello!!![emoji19]
Cmq il capitolo decal lo lascio alla fine...anche se ho già beccato uno che aveva fatto lo stesso kit e aveva dovuto rifare ad aerografo mezza livrea perché le decal sono sbagliate!!!!! [emoji2959][emoji2959][emoji2959] Però andiamo per gradi... una roba alla volta!!! Altrimenti dovranno riesumare Dante e fargli aggiungere un girone infernale apposta per me!!!! Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
7 allegato(i)
Qualche avanzamento del weekend:
- parafanghi: la forma è oramai quella definitiva e mi piace. Mi rimane solo da rifinire la superficie ed eliminare qualche irregolarità - spoiler posteriore: era troppo inclinato...segato via e rifatto ad una inclinazione più coerente - paraurti anteriore: ancora da rifinire ma ho iniziato a stuccare e a raccordare con i parafanghi - cofano: allargato per andare a combaciare con la sede nella carrozzeria e stuccato per eliminare i ritiri della plastica. Inoltre le fiancatine sulla carrozzeria erano troppo alte...altra sessione di grattate (nel caso non ne avessi avuto abbastanza per oggi!!!) Andrò avanti con il paraurti (mancano ancora le aperture in basso) e poi mi dedicherò a finire l'assetto...altro bel grattacapo!! Per il momento sembra procedere tutto bene...teniamo le dita incrociate [emoji1696]Allegato 388978Allegato 388979Allegato 388980Allegato 388981Allegato 388982Allegato 388983Allegato 388984 Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Ottimo salvataggio di un kit pessimo che da scatola ha purtroppo solo la parvenza di una Escort. Bravo Stefano [emoji122][emoji122][emoji122]
Inviato con il mio CPH2009 - Scarica l‘app del Forum di Modellismo.net |
Quote:
Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
3 allegato(i)
Forse ci siamo...la scocca è oramai terminata... è stato un po'un lavoraccio di stuccatura, ricostruzione e levigatura ma dovrebbe assomigliare molto di più alla macchina reale.
In totale: - passaruota risagomati e raccordati alla carrozzeria - paraurti anteriore modificato con prese d'aria autocostruite (a causa dell'ingombro interno ho dovuto anche segare il telaio...) - aperte le griglie davanti e i fori per i fari Al momento sono passato a lavorare al telaio per poi fare una prova di assetto generale...per il momento il lavoro è impresentabile quindi ve lo risparmio! SalutiAllegato 389140Allegato 389141Allegato 389142 Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
1 allegato(i)
La foto è quello che è, ma l'assetto ora dovrebbe essere quello corretto ( o almeno più simile a quello della macchina del 79!).
Ora sotto con il comparto sospensioni!Allegato 389319 Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
10 allegato(i)
Dunque, da dove iniziare??? Il lavoro sulle sospensioni posteriori è stato lungo e faticoso ma il risultato mi ripaga degli sforzi...tutto sommato mi piace come è venuto.
- modificate le balestre per avere l'assetto corretto Allegato 389590 - creati i suoni degli smorzatori posteriori del tutto assenti nel kit Allegato 389591Allegato 389592 - creati gli smorzatori (si erano dimenticati anche quelli ovviamente!!!) Insieme ai relativi supporti sull'asse posteriore Allegato 389594 - aperto il telaio e aggiunte le sedi dei bracci oscillanti. Allegato 389593 - autocostruzione completa degli elementi della sospensione: bracci longitudinali, supporti su assale e telaio, barra panard con relativo attacco a telaio, fazzoletti di rinforzo e attacchi balestre. Allegato 389595Allegato 389596Allegato 389597Allegato 389598 - infine invece di stuccare tutte le giunzioni all'interno dell'abitacolo ho voluto fare un esperimento realizzando delle saldature...devo ringraziare alcuni colleghi modellisti che mi hanno delle delle dritte e per essere il primo esperimento non mi lamento! Allegato 389599 Per ora è tutto...adesso mi studio il motore e l'abitacolo...ci Sarà da ridere!!! Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Ti sei un pazzo furioso!!! Se penso da dove sei partito.....( sia come esperienza che come kit in questione) Grandissimo lavoro di documentazione e autocostruzione!! Uno spettacolo le varie barre e bracci etc. Ti stimo fratello. Complimenti.
Inviato con il mio LG-M700 - Scarica l‘app del Forum di Modellismo.net |
intanto bravissimo per tutti i dettagli auto costruiti, però spiega anche a me come hai realizzato le saldature
|
Quote:
Non so cosa ti uscirà fuori ma il tuo impegno merita gli applausi a prescindere. |
Quote:
Quote:
Quote:
Scherzi a parte, il kit è indegno e profondamente sbagliato ma oramai mi ci sono affezionato e mi sono ripromesso di riservagli il rispetto che merita una vettura come quella Ford Escort che tanto ha corso e vinto negli anni! (Ho un'anima Vintage anche io in fondo..[emoji6]) Grazie Alu! Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
1 allegato(i)
Dimenticavo il comparto sospensioni anteriori: qui ho solo eliminato la molla stampata e sostituta con componenti autocostruiti... rispetto al lavoro sul posteriore nulla di che...Allegato 389621
Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
4 allegato(i)
Quote:
- con lo stucco bicomponente Tamiya si fa un cordolino sottile sottile (il diametro dipende dalla dimensione della saldatura da realizzare). - lo si stende in posizione (cosa non semplice perché si appiccica a tutto tranne che al modello). Io ho usato delle pinzette bagnate. - quando si è un attimo indurito (qualche minuto) ma è ancora malleabile si usa un ago da siringa senza la punta (in pratica un tubicino di metallo) per simulare l'effetto del cordone di saldatura. Anche qui per evitare che si appiccichi tutto all'ago ho inserito dall'altro lato della siringa dell'acqua e nell'operare, per sola capillarità, l'acqua andava a bagnare la superficie...sembra che abbia funzionato. Un suggerimento: l'ago non va tenuto perpendicolare rispetto alla saldatura ma deve essere inclinato nel senso di avanzamento della saldatura (altrimenti vengono fuori dei segni circolari e non ad arco). Nelle foto si può infine apprezzare la perfezione di uno che sa fare questo lavoro, mentre nelle mie un primo timido tentativo di emulazione...[emoji23][emoji23] Per il momento mi accontento! Spero sia stato chiaro...se serve altro fammi sapere. CiaoAllegato 389622Allegato 389623Allegato 389624Allegato 389625 Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Complimenti veramente! Parli di saldature, cosa intendi di preciso?
Inviato dal mio iPhone utilizzando Forum |
Quote:
Le saldature che ho cercato di realizzare sono quelle fatte con il bicomponente giallino che vedi nelle foto...non hanno carattere strutturale ma solo estetico. Dovevo riempire in qualche modo le giunzioni tra i pezzi che ho realizzato io (non perfetti facendo tutto a mano) e invece di stuccare (grattare lo stucco in certi punti sarebbe stato poi impossibile per avere una superficie liscia) ho voluto provare con qualcosa del genere. Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Quote:
Perfetto, avevo immaginato “saldature” tipo pvc. Effettivamente applicando il semplice stucco (a seconda della zona) può risultare complicato e non soddisfacente andarlo a livellare. Ottimo, bravo ancora! [emoji122] Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net |
8 allegato(i)
Altro aggiornamento sul comparto motore e meccanica.
Qui devo confessare di essermi fatto prendere un po' la mano...speriamo che una volta verniciato il tutto riesca a montare tt sta roba senza fare casini... Allegato 390439 - spinterogeno autocostruito Allegato 390440 - pulegge con cinghie ricavate da striscie di termorestringente Allegato 390441 - alternatore autocostruito. Qui ho fatto qualche esperimento realizzandolo in due pezzi con un anima che coloreró di rame...vediamo che cosa esce Allegato 390442 - supporti motore per semplicità sono solo due aste e non hanno cerniere o assorbitori come nella realtà (qui nn sapevo proprio come fare per realizzarli...) Allegato 390443Allegato 390444 - realizzato il telaietto reggi radiatore e ho ricavato da un vecchio radiatore di un vecchio kit un piccolo radiatore dell'olio che ne kit mancava Allegato 390445 - ammennicoli vari tipi filtro olio, filtro benzina e bobina. Seguirà anche impianto olio e benzina con tubazioni e raccordi. Allegato 390446 -rifatto il filtro aria che era pieno di segni di ritiri e piuttosto grossolano. Continua... Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
8 allegato(i)
...avevo paura che il messaggio fosse troppo lungo... riprendiamo...
Allegato 390447Allegato 390448Allegato 390449Allegato 390450 - lo scarico del kit era inguardabile...ho salvato solo il raccordo 4 in 1 (opportunamente stuccato e rilavorato per far risaltare le.forme.dei tubi) ed il silenziatore. Il condotto ed il terminale sono stati rifatti da zero. Alla fine per poterlo attaccare al telaio ho riprodotto anche i suoi supporti con smorzatori in gomma. Allegato 390451 - vasetti dei liquidi...ero partito con il ridarmelo da capo ma (oltre ad aver clamorosamente toppato le dimensioni) non mi sono accorto che nel kit c'erano...Questa volta ho sottovalutato la Italeri...chiedo venia!! Allegato 390452 - barra duomi e relativi supporti Allegato 390453Allegato 390454 - comando del gas con tanto di leveraggi sui carburatori... è qui che mi è venuto il dubbio che non stessi esagerando. -infine avevo 1.5 mm di spazio vuoto tra il radiatore e il motore e ci ho infilato in mezzo una bella ventolina. Con questo è tutto (più o meno...) e posso passare all'abitacolo dove ci sarà da ridere viste le scarsissime referenze. Saluti a tutti Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
bellissimo, stai facendo un lavoro pazzesco
|
Che lavorone e che dettaglio! Mi stai davvero entusiasmando![emoji109][emoji109][emoji109]
Inviato con il mio CPH2009 - Scarica l‘app del Forum di Modellismo.net |
Grazie ragazzi...ora manca l'abitacolo (nn sarà banale viste le cag...te che presenta il kit!!) E poi si va di verniciatura...
Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Mi piace molto il tuo upgrade meccanico [emoji1305]
Inviato dal mio iPhone utilizzando Forum |
Quote:
Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
|
Quote:
Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
13 allegato(i)
Ciao a tutti,

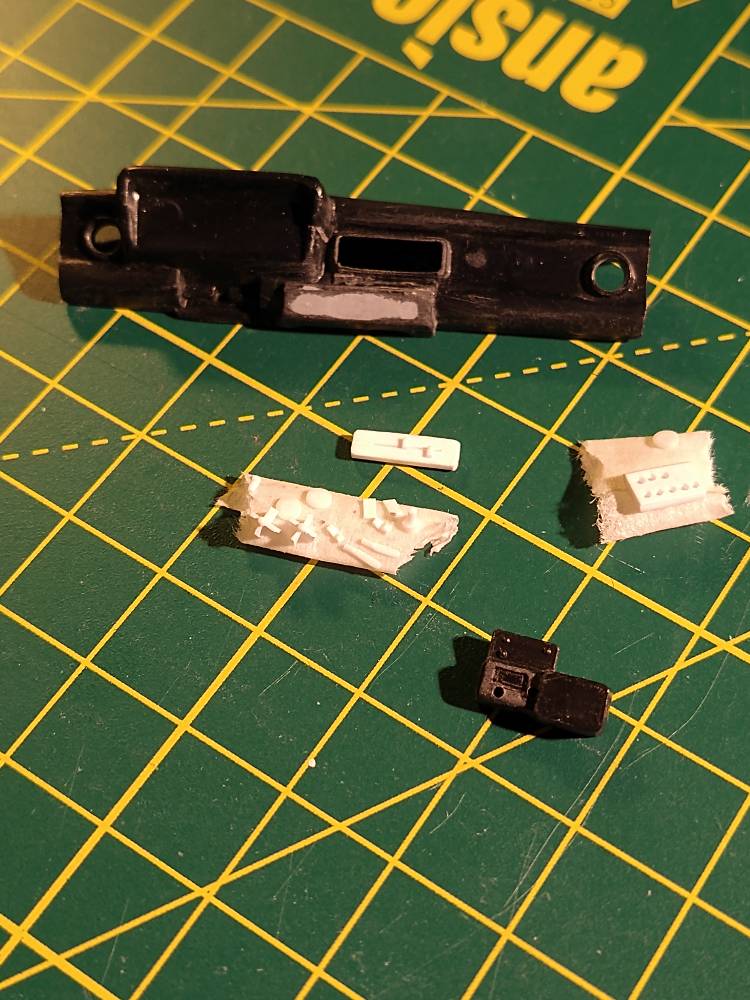

Un rapido aggiornamento sull'avanzamento lavori nell'abitacolo: - il volante del kit era improponibile e (manco a dirlo!!!) Sbagliato!!! Rifatto da zero sfruttando anche una PE insieme alla porzione finale del piantone. Allegato 391060 - nel kit mancavano i poggia caschi. Non avendo nulla in casa per realizzarli in plastica o resina ho optato per il DAS! Mi sono fatto un primo campione, poi ho creato lo stampo negativo e ho realizzato il secondo...devo dire che non mi dispiace per nulla!! Allegato 391061 Allegato 391062 - rollbar modificato nella forma (sbagliata nel kit!!) e con l'aggiunta dei salsicciotti. Allegato 391063 Allegato 391064 - plancia dettagliata. Ancora non mi soddisfa fino in fondo ma non credo di essere in grado di fare di più...andrebbe ricostruita tutta!! Mi accontento di ventoline, comandi, Computerini, levette...ecc... Allegato 391065 - dettagliate anche le porte con le borse in "pelle" e torcia. Ho anche assottigliato l'asta della leva del cambio che era enormemente sovradimensionata. Allegato 391066 - tornando un attimo alla scocca ho completato il capitolo fari: le sedi posteriori erano troppo grandi rispetto ai vetri e ho dovuto assottigliarle. Quelle anteriori... semplicemente non c'erano!!! Le ho fatte con dello stucco bicomponente. Allegato 391067 Allegato 391068 Allegato 391069 Allegato 391070 - infine ho usato le PE sul cofano...non sono sicuro di aver interpretato correttamente le istruzioni ma il risultato sembra carino. Non avendo foto di riferimento mi accontento e faccio finta sia corretto!! Allegato 391071 Allegato 391072 Seguiranno ulteriori aggiornamenti con gli ultimi componenti che mi mancano... Per il momento saluti a tutti. Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
Sei partito da una ciofeca e lo sai ma credo che sfornerai qualcosa di meglio della 205....:asd::asd::asd:
|
Grazie Alu! Diciamolo sottovoce ma....se riesco a non fare minchiate con la verniciatura forse potresti avere ragione!!![emoji6][emoji106][emoji23]
Inviato con il mio moto g(8) plus - Scarica l‘app del Forum di Modellismo.net |
