Sistemazione pacco batteria e ricevente su SG Super Avant


Ciao,
Sto sistemando l'elettronica sulla mia Super Avant. Ho qualche dubbio sulla posizione della ricevente e del pacco batteria.
Nel senso di marcia, al momento ho previsto la Rx lato sinistro, e il pacco batteria lato destro, lungo gli servi. Il pacco batteria che vedete sarà molto sicuramente sostituito da uno 5 celle, ma in linea e non a piramide.

Ho alcune domande :
1. è giusto avere la Rx posizionata non troppo vicina agli servi per evitare interferenze ? Oppure non cambia nulla ?

2. se voglio conservare le posizioni attuali, cosa pensate della vicinanza dei cavi allo scarico ? (circa 5mm)
Nota : non posso posizionare la Rx orizzontalmente (per avere i cavi che puntano verso l'alto) perché va in interferenza con il serbatoio (che come potete vedere non è in asse, perché sicuramente non è quello originale)

3. Intendo posizionare un interrutore digitale vicino alla ricevente (nello spazio davanti alla Rx) => Di nuovo, con il calore sviluppato dallo scarico, c'è qualche rischio ?

4. Qualsiasi consiglio è il benventuo sugli accorgimenti che posso portare, tra cui guaine di protezioni per i cavi (piuttosto che isolante per lo scarico), e sicuramente qualcos'altro che non ho in mente.

Grazie

Sulla mia mantua intrepid la batteria è dalla parte dello scarico, cinque celle in linea. Io, per sicurezza, l'avevo avvolta con il nastro di alluminio. Non so quanto isolasse veramente dal calore ma non ho mai avuto problemi.
Se fossi in te invertirei la posizione delle batterie e della ricevente, proteggendo quest'ultima in qualche modo.


Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net

Oppure sposta la ricevente davanti al serbatoio controllando che non sbatta contro la sterzo e l'interruttore fai in modo di metterlo dove di sono i servo con una staffetta

Meglio tenere l'elettronica un po' lontana dalla nitro

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net

Ragazzi, 2 mar*****....

Ho comprato il pacco batteria sbagliato, mi ritrovo con delle pile più grosse della marmitta !

Nelle foto in allegato potete vedere il layout al quale ho pensato infine :
- la ricevente vicino agli servi
- il failsafe subito dietro agli servi
- poi dall'altro lato del basculino ci sarebbe un interruttore on-off al posto della guaina termo restringente verde
- e infine il pacco batteria tra serbatoio e marmitta.

Cosa ne pensate ?

Solo che adesso di questo pacco batteria enorme non me ne faccio un bel niente... Se qualcuno è interessato... è nuovo, mi è arrivato questa mattina.

ma che batterie sono? Sbaglio o sembrano enormi?

Sì, sono enormi! Eppure pesanti.. Sembrano 5 pile per accendicandela!
Ho sbagliato acquisto, però da 1 foto era difficile sapere la scala delle batterie!

Mi tocca trovare un altro pacco...

Inviato con il mio ANE-LX1 - Scarica l‘app del Forum di Modellismo.net

Bastava cercare un pacco da ricevente. Tipo il marathon della team Orion, Per darti un'idea ..

Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net

Lo so... pensavo di avere scelto un pacco da ricevente infatti...
che palle, altri 25eur da spendere...

Non riesco a capire dove vada un pacco del genere viste le sue dimensioni enormi e il tipo di connettore però

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net

Va be ragazzi.. ho speso quei 25eur in più adesso per averne uno "normale"...

Cosa mi dite del layout dell'elettronica ?
Può andare bene ? => Torno alla mia prima domanda in fondo : la ricevente vicino agli servi, si può ?

Sì ma se vuoi usarlo non tenere su quella a quarzi prenditi una in 2,4ghz così eviti di avere troppe interferenze con il rischio del lancio del modello

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net

infatti sto cercando una seconda ricevente uguale a quella che ho sulla mia RC8.
Questa la utilizzo per prova, le dimensioni sono simili-uguali.

Si può si può.
Su certi modelli la ricevente sta incollata sul servo dello sterzo 🤷


Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net

df


ciao
le batterie sono giuste vanno messe tra serbatoio e marmitta metti 2 colonnine e con degli elastici o fascette ci fissi le batterie

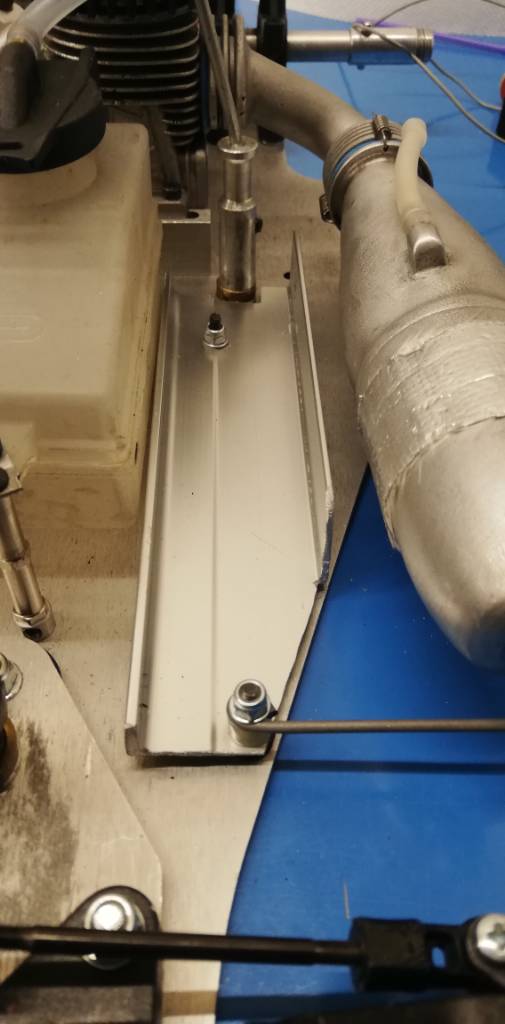

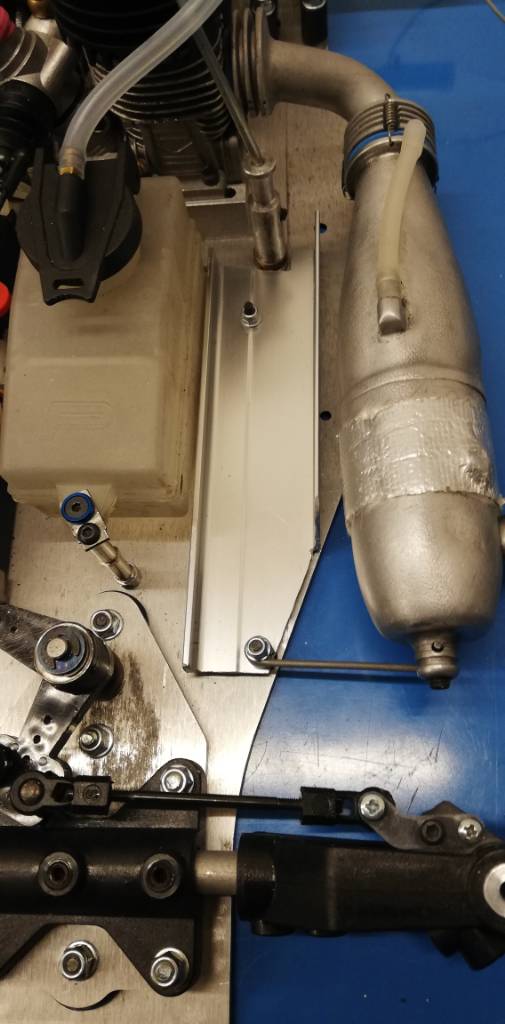

Cambio strategia : ho adattato un profilo per fare una sede alle batterie (almeno). Tanto nessun pacco a 5 pile sta con il supporto originale...

3 soluzioni:

1. Batterie in linea da un lato, ricevente vicino agli servi dall'altro. E dietro le batterie (lato motore) potrei mettere un pulsante on-off. Non so ancora se ci sta, lo devo ricevere Lunedì (grrr)

2. Batterie a piramide + ricevente nel profilo. Pulsante on-off dietro le batterie, oppure vicino agli servi

3. Batterie a piramide con pulsante on-off nel profilo (pulsante davanti alle batterie) e ricevente lato servi.

Cosa ne pensate? Allegato 360174Allegato 360175Allegato 360176Allegato 360177Allegato 360178Allegato 360179Allegato 360180Allegato 360189Allegato 360190

Inviato con il mio ANE-LX1 - Scarica l‘app del Forum di Modellismo.net
