Come saldare pacco batterie stilo per radiocomandi

[Vintage]

Io possiedo una radio ormai vecchiotta ma molto funzionale di facile programmazione (Sanwa RDS 8000 ) 8 canali.
Il primo pacco batterie originale della radio al NI-CD si e guastato, sostituito in garanzia al NI-MH si e guastato anche, poi successivamente ho comprato un pacco batterie Panasonic non Eneloop e si e guastato anche, adesso ho comprato un pacco batterie Enelloop 2000mha, ma la carica dura poco piu di due mesi.
Possedendo due pacchi batterie originali Sanyo al NI-CD da 700mha ho visto che mantengono piu al lungo la carica e mi sono deciso di comprare sul sito ALL Batteries le Yuasa 800mha al NI-CD con linguetta saldabile e mi voglio costruire il pacco batterie.....allego qualche foto.
Parto unendo 2 batterie alla volta positivo negativo accoppiando le linguette e tagliandone una piu corta per sovrapporre la saldatura.

[Vintage]

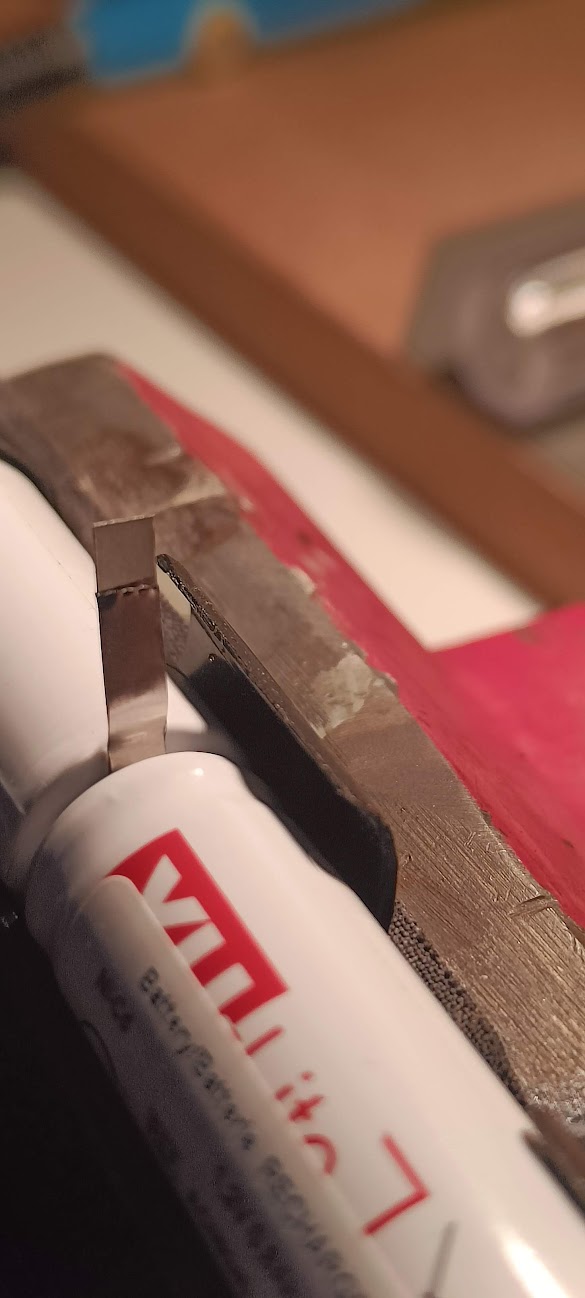

Altra foto con quella spatolina (ma potete usare anche una lama di taglierino) ho distanziato le linguette dalla parte protettiva del rivestimento per evitare che scaldasse durante la saldatura.

[Vintage]

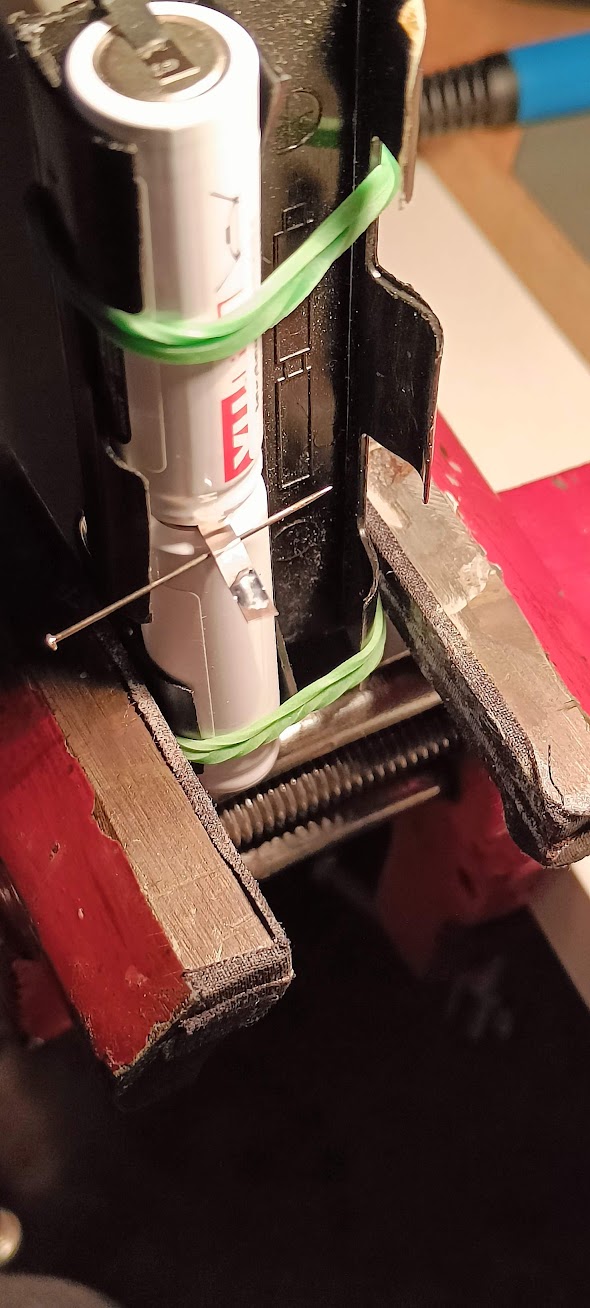

La saldatura deve essere ben calda e lucida, una grattatina con fresetta trapanino, lo spillo in mezzo le linguette serve per testare la tenacità della saldatura

[Vintage]

Se avete qualche domanda da fare chiedete pure.
Allego foto, dovete metteere del termoretraibile una volta saldato e semplicemente piegare dalla parte del negativo (in foto ho sbagliato lato positivo)

[Litto97]

L'idea é buona ma vedo un paio di problemi
1) quelle linguette vanno saldate a punti sulla batteria
2) sarebbe da aggiungere che é pericoloso saldare così vicino alla batteria, se si surriscaldato c'è il rischio esplosione

3) su questa applicazione no, ma occhio che un eventuale termo rischia di rompersi con la linguetta che fa pressione, sarebbe consigliato piuttosto fare un paio di giri con del nastro di kapton ( quelli marroncini che si vedono sulle batterie che sono resistenti al calore ) prima di chiuderlo, cosi facendo si evitano anche possobili contatti tra lamette

Inviato dal mio SM-S938B utilizzando Tapatalk

[Vintage]

Originariamente inviata da Litto97

L'idea é buona ma vedo un paio di problemi
1) quelle linguette vanno saldate a punti sulla batteria
2) sarebbe da aggiungere che é pericoloso saldare così vicino alla batteria, se si surriscaldato c'è il rischio esplosione

3) su questa applicazione no, ma occhio che un eventuale termo rischia di rompersi con la linguetta che fa pressione, sarebbe consigliato piuttosto fare un paio di giri con del nastro di kapton ( quelli marroncini che si vedono sulle batterie che sono resistenti al calore ) prima di chiuderlo, cosi facendo si evitano anche possibili contatti tra lamette

Inviato dal mio SM-S938B utilizzando Tapatalk

Ciao, nooo nessuna esplosione, ti allego questa foto che ho dimenticato di postare, distanziate per non far bruciare i rivestimenti delle pile, da premettere che le pile sono resistenti alle alte temperature.
Le linguette si prestano a meraviglia alla saldatura a stagno, non possiedo una saldatrice a punti.
Va bene il termoretraibile e, per prevenire che durante la restrizione del termoretraibile possa scalfire la protezione della pila, di solito se avviene un corto circuito si capisce subito, Mi sembra un lavoro abbastanza fatto bene.
Io in passato ho già saldato un pacco batteria RX a forma di trapezio senza linguette; ho comprato delle linguette già forate e rialzate per non bruciare la pila, ho messo dello stagno nei due poli e la linguetta non appena scaldava la saldatura penetrava dentro i forellini delle linguette....lavoro pulito. Questo pacco batterie ha volato quasi 10 anni vicino alle vibrazioni del parafiamma, nessun problema saldato a stagno.

[Vintage]

Una volta saldati si estraggono dal vecchio portapile usato per tenere le batterie in linea (potete smantellarlo il porta pile tanto non serve, e a rischio ossidazione ecc).
Per irrigidire le due pile saldate metto del nastro isolante largo.

[Litto97]

Originariamente inviata da Vintage

Ciao, nooo nessuna esplosione, ti allego questa foto che ho dimenticato di postare, distanziate per non far bruciare i rivestimenti delle pile, da premettere che le pile sono resistenti alle alte temperature.
Le linguette si prestano a meraviglia alla saldatura a stagno, non possiedo una saldatrice a punti.
Va bene il termoretraibile e, per prevenire che durante la restrizione del termoretraibile possa scalfire la protezione della pila, di solito se avviene un corto circuito si capisce subito, Mi sembra un lavoro abbastanza fatto bene.
Io in passato ho già saldato un pacco batteria RX a forma di trapezio senza linguette; ho comprato delle linguette già forate e rialzate per non bruciare la pila, ho messo dello stagno nei due poli e la linguetta non appena scaldava la saldatura penetrava dentro i forellini delle linguette....lavoro pulito. Questo pacco batterie ha volato quasi 10 anni vicino alle vibrazioni del parafiamma, nessun problema saldato a stagno.

Sono resistenti si, alle temperature di un saldatore direi meno

Diciamo che é un lavoro che é meglio fare con un minimo di esperienza alle spalle ( e ne hai e si vede) soprattutto su come saldare, ho visto già elementi così decidere di suicidarsi per errori dell'utilizzatore

Per il nastro perché piuttosto non usare i termo con la colla?

Inviato dal mio SM-S938B utilizzando Tapatalk

[Vintage]

Originariamente inviata da Litto97

Sono resistenti si, alle temperature di un saldatore direi meno

Diciamo che é un lavoro che é meglio fare con un minimo di esperienza alle spalle ( e ne hai e si vede) soprattutto su come saldare, ho visto già elementi così decidere di suicidarsi per errori dell'utilizzatore

Per il nastro perché piuttosto non usare i termo con la colla?

Inviato dal mio SM-S938B utilizzando Tapatalk

Le temperature raggiunte non sono cosi elevate, secondo me ho rischiato di piu nelle batterie senza linguetta scaldando i due poli e riscaldando le linguette aggiuntive ma non in queste che sono progettate per essere saldate.
In queste pile Yuasa le linguette sono saldate a punti, la saldatura si appiccica subito.
Basta del nastro adesivo poi verrà intubolato col termoretraibile finale. allego altra foto.
Io mi sono arrangiato cosi perche possedevo quel morsetto lungo, quei due portamensole piccole a 90° servono assolutamente.

[Vintage]

Una volta saldati stesso discorso col nastro isolante e termoretraibile.

[Vintage]

Siamo alla fine, purtroppo non posso fornire le ultime foto per rottura cellulare.
Ma semplicissimo, ottenuti altre 4 pile unite, si sovrappongono controllando che siano in linea con la squadretta ad ''L'', aiutandovi a tenerle in linea con nastro isolante provvisorio, mettete il pacco batteria aiutandovi con la morsa (che abbia le protezioni o ganasce lisce per evitare che si rovini la protezione delle pile, ma una leggera stretta per eseguire le ultime saldature) e, che otteniate 2 poli +/- liberi per saldare la spinetta; si saldano le ultime 2 estremità o terminali di cui un polo va tagliata la linguetta e saldata in orizzontale su quella verticale dell'altro polo (vedi connessioni portapile delle vostre radio) facendo attenzione a non grattare con la fresetta le saldature a punti su un polo, quindi stando un po distanziati e basta.
Per qualsiasi domanda o dubbi sono a vostra disposizione

Per ultimo se usate la spinetta che taglierete al portapile, bisogna saldarla su due cavi maggiorati rivestiti con guaina siliconica perche i cavi della spinetta sono troppo fini e non si sa mai si potrebbe rompere quando assumerà le varie pieghe dentro la radio. Nessuna difficolta! consiglio un saldatore con temperatura regolabile, fate delle prove se la saldatura e troppo fredda deve fondere bene lo stagno ed essere lucida. Una volta intubolato il pacco si mette il termoretraibile quello blu o trasparente ecc e si puo scaldare anche con asciuga capelli.
Purtroppo non sono riuscito a trovare i coperchi dei terminali come nei pacchi batterie Eneloop che vendono ho messo solo nastro isolante... pazienza!

Comunque, qualsiasi pacco batteria abbiate bisogna saperle caricare e scaricare, vi farò sapere se c'è differenza tra queste pile Yuasa Ni-CD e le NI-MH Eneloop, le Sanyo NICD sicuramente sono superiori alle Eneloop. Allego foto, col portapile mi dava 10.1Volt, saldato la stessa cosa, quindi nessun danno alle pile. Per qualsiasi domanda o dubbi sono a vostra disposizione!

[gnaogab]

Gnao!
Io sono un animale selvatico in materia...
Nel senso che spesso e volentieri saldo le batterie.
Le classifiche batterie AA per vari impieghi sia ricaricabili che non, utilizzando del classico filo di rame del 0.8... una bella grattatina con carta vetrata sul polo e una goccia di stagno.... Aspetto qualche minuto e poi saldo il filo...
Pacchi in serie o in parallelo a seconda di cosa serve.

Le batterie "chiuse" tipo le stilo, non sono un problema o molto pericolose; quando si mette mano sulle singole celle di una lipo-life e similari che bisogna stare moooolto attenti a saldare.
Le singole celle si scaldano in fretta e li bisogna essere attenti a quello che si fa'.

Molte volte ho recuperato una lipo sostituendo una cella, ma è un lavoro che preferisco evitare.

Gnao
Gab

Inviato con il mio motorola edge 30 - Scarica l‘app del Forum di Modellismo.net

[Vintage]

Originariamente inviata da gnaogab

Gnao!
Io sono un animale selvatico in materia...
Nel senso che spesso e volentieri saldo le batterie.
Le classifiche batterie AA per vari impieghi sia ricaricabili che non, utilizzando del classico filo di rame del 0.8... una bella grattatina con carta vetrata sul polo e una goccia di stagno.... Aspetto qualche minuto e poi saldo il filo...
Pacchi in serie o in parallelo a seconda di cosa serve.

Le batterie "chiuse" tipo le stilo, non sono un problema o molto pericolose; quando si mette mano sulle singole celle di una lipo-life e similari che bisogna stare moooolto attenti a saldare.
Le singole celle si scaldano in fretta e li bisogna essere attenti a quello che si fa'.

Molte volte ho recuperato una lipo sostituendo una cella, ma è un lavoro che preferisco evitare.

Gnao
Gab

Inviato con il mio motorola edge 30 - Scarica l‘app del Forum di Modellismo.net

Ciao, comunque cosa ne pensi di questo lavoro che ho fatto.
