Sgabbiatura cuscinetti

[TONYM73]

Originariamente inviata da Ryk88

Oddio è da dire che ultimamente tendo a fare gabbia e schermatura tutto un pezzo dopotutto la gabbia non deve sostenere nessuna sollecitazione e non è vero che deve essere di metallo ha solo il compito di mantenere distanziate le sfere.

Guarda,i cuscinetti oltre ad essere il mio pane quotidiano,fra un pò li mangio anche a colazione,potrei riscrivere un'enciclopedia al riguardo.
Il mio discorso era volutamente semplicistico per spiegare all amico un concetto base che gli sfuggiva.Se vuoi un discorso iper tecnico,sono sempre pronto a parlarne.

[TONYM73]

Originariamente inviata da Ryk88

Oddio è da dire che ultimamente tendo a fare gabbia e schermatura tutto un pezzo

Ho visto adesso la chicca,primo ero col cellulare

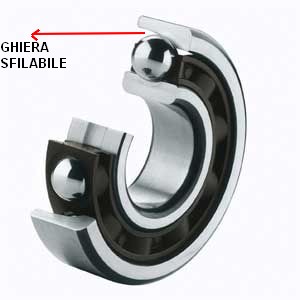

Guarda che non esistono cuscinetti che hanno schermatura e gabbia "tutto un pezzo",quello che hai postato tu è un semplice cuscinetto a sfere con gabbia in teflon,con un giuoco radiale maggiorato e addirittura ghiera esterna sfilabile!

.La gabbia in teflon ha un rinforzo laterale che tu scambi per schermatura (ma non solo tu ahimè,anche moltissimi meccanici).
Nulla di grave,se non si è ferrati nell'argomento può capitare .
Basta ricordarsi che la schermatura è strisciante nel caso degli rs e con tolleranza di circa 0,10mm nel caso degli Z.

Anche i cuscinetti della serie ATn9 e Etn9 hanno la gabbia in teflon (o bachelite in certi casi) nonostante il gioco radiale standard.E' di quel materiale perchè deve resistere ad un grosso carico ed evitare il surriscaldamento,che se fosse in acciaio sarebbe superiore.Inoltre (come ho gia scritto) anche nei cuscinetti ad alta velocità di certi alberi motore la gabbia è in teflon con quella pseudo-schermatura che si vede nel disegno da te postato,ma che niente ha a che vedere con le schermature propriamente dette.
Sotto,una foto di un 4204ATN9 Skf del mio magazzino,con gioco radiale standard:

[Ryk88]

Originariamente inviata da TONYM73

Guarda,i cuscinetti oltre ad essere il mio pane quotidiano,fra un pò li mangio anche a colazione,potrei riscrivere un'enciclopedia al riguardo.
Il mio discorso era volutamente semplicistico per spiegare all amico un concetto base che gli sfuggiva.Se vuoi un discorso iper tecnico,sono sempre pronto a parlarne.

Scusa se mi permetto ma sono perito tecnico industriale io i cuscinetti volendo li progetto non li monto e smonto e basta.
Ho notato tranquillamente il tipo di cuscinetto portato da me in esame è un cuscinetto che consente il gioco assiale e solo sull'anello esterno ma era per far vedere come la gabbia non debba per forza essere in ferro.
Ho notato anche io che c'era un pò troppo spazio tra il teflon ed il diametro esterno infatti si intravedono le sfere.
Nel magazzino sicuro di non aver nessun cuscinetto che abbia la schermatura che fa anche da gabbia? Nei miei studi scolastici e nello sfogliare cataloghi skf mi sembra di avere visto sistemi del genere.

[angelokanay]

Originariamente inviata da Ryk88

Scusa se mi permetto ma sono perito tecnico industriale io i cuscinetti volendo li progetto non li monto e smonto e basta.
Ho notato tranquillamente il tipo di cuscinetto portato da me in esame è un cuscinetto che consente il gioco assiale e solo sull'anello esterno ma era per far vedere come la gabbia non debba per forza essere in ferro.
Ho notato anche io che c'era un pò troppo spazio tra il teflon ed il diametro esterno infatti si intravedono le sfere.
Nel magazzino sicuro di non aver nessun cuscinetto che abbia la schermatura che fa anche da gabbia? Nei miei studi scolastici e nello sfogliare cataloghi skf mi sembra di avere visto sistemi del genere.

forse intendi questo tipo di cuscinetto presente nei nostri motori...come si vede il lato che stà all'interno del carter non ha un vero e proprio schermo RS ma c'è la gabbia a vista che però da quel lato fà in parte da schermo...



invece dal lato '' esposto '' cioè l'esterno del motore dove esce l'albero lo schermo RS è presente e sotto le sfere sono in bella vista ( si vede comunque la parte della gabbia che le tiene separate...

[angelokanay]

mi sono permesso di girare questo piccolo video ( scusate se si vede maluccio ma l'ho fatto di fretta con poca luce con la fotocamera ) su come si toglie lo schermo RS in pochi secondi con la lama di un cutter...spero si capisca qualcosa

ps.occhio alle dita

[Aledrummer83]

Originariamente inviata da angelokanay

mi sono permesso di girare questo piccolo video ( scusate se si vede maluccio ma l'ho fatto di fretta con poca luce con la fotocamera ) su come si toglie lo schermo RS in pochi secondi con la lama di un cutter...spero si capisca qualcosa

ps.occhio alle dita

angelo ma la punta è smussata? mi sembra di averlo notato alla fine del video....

[angelokanay]

Originariamente inviata da Aledrummer83

angelo ma la punta è smussata? mi sembra di averlo notato alla fine del video....

sì,ha un angolino smussato,ma non è volontario...si è rotta qualche tempo fà però così è un pò più sicuro

[Aledrummer83]

Originariamente inviata da angelokanay

sì,ha un angolino smussato,ma non è volontario...si è rotta qualche tempo fà però così è un pò più sicuro

ah ok.... che vista acuta che ho....

[Ryk88]

Gtrazie angelo per le delucudazioni interessante il cuscineto portato da te in esame facilmente smontabile la gabbie dato che è ad incastro con le sfere.
Comunque io intendevo un cuscinetto con la parte piatta della gabbia prolungata fino ad i bordi del cuscinetto.
