[Red Max]

risolta la questione del tubo a S devo, prima di continuare, riuscire a fare il pezzo che gli è immediatamente sopra/affianco ovvero i circuiti di raffreddamento dei laser, un pezzo che sembra una rastrelliera per biciclette



fare questo pezzo è stato faticoso e soltanto una perdita di tempo.. poi vi spiego perché. per prima cosa piego del filo di ferro con una dima delle giuste dimensioni



quindi preparo un pezzo di plasticard che li dovrà accogliere e tener fermi i pezzi che formano la rastrelliera



fin qui tutto ok, il problema è che pero questi archi sono tenuti ai lati da altri due tubi sui quali si innestano.



dopo svariati tentativi riesco a tenere i pezzi insieme



tuttavia non mi ero reso conto di quanto spazio occupasse il pezzo nella realtà. Ed in effetti nel disegno è sbagliata la prospettiva: se posizionato come deve essere sul bordo, non può entrare nell’altezza massima della scocca in quel punto (la linea gialla è il limite massimo e come si vede il pezzo la supera in altezza)



Perciò’ malgrado le ore buttate il pezzo è inutilizzabile poiché una volta posizionato il modello non chiude più. Nella realtà lo spazio che ho a disposizione nel kit in quel punto è meno della metà di quello previsto dal disegno. Non voglio rinunciare al pezzo ma dovrò rifarlo molto più piccolo.

Riprendo il pezzo precedente ed alla base degli occhielli unisco due pezzi di fermagli da carta a simulare i supporti laterali degli archetti.

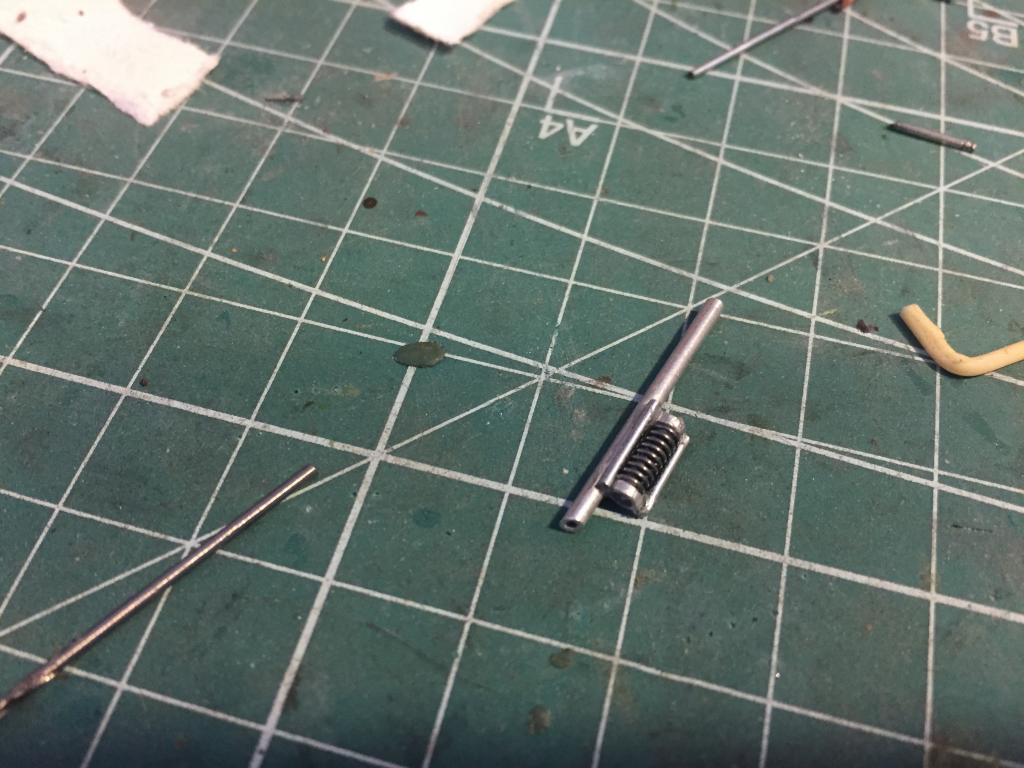

per simulare la rastrelliera prendo una di quelle micro molle che si trovano dentro gli accendini e tagliata a misura la incastono nella gabbia formata dagli occhielli e dai fermagli



all’interno come previsto passerà il tubo a esse del post precedente. di seguito una delle tante prove a secco con i pezzi degli ultimi post e quale studio per i pezzi futuri



ciao

Max
