[Droide] Star Wars R2-D2 DeAgostini
"Questa tua unità C1 sembra un po' malridotta. Ne vuoi una nuova?
LUKE: Neanche per sogno. Quel piccoletto e io ne abbiamo viste tante insieme. Come stai, C1? @beep##fiii!!"
************************************************** ********* Da ANH
Con questa citazione voglio aprire il mio nuovo lavoro che, come da titolo, vedrà come protagonista il più famoso mucchio di rottami miope di tutta la galassia.
R2D2 (C1P8 come tradotto nella trilogia originale trasmessa in Italia).
Come tutti sappiamo, è un droide astromeccanico, specializzato nelle riparazioni.
Proveniente dal pianeta Naboo, è dotato di una buona dose di umorismo. È bravo a prendere certe iniziative impiegando metodi a volte poco ortodossi per aiutare i suoi amici ed è l'inseparabile compagno del droide protocollare C-3PO (o, nella versione italiana della vecchia trilogia, D-3BO).
R2-D2 è alto 96 cm. Si sposta su tre "gambe" (inclusa una estraibile), ha un corpo cilindrico sormontato da una testa semisferica dotata, tra le altre cose, di un monocolo per vedere e un proiettore di immagini olografiche. Possiede diversi apparati meccanici all'interno del corpo, fra cui un saldatore ad arco, e una chiave per l'interfacciamento coi più svariati dispositivi di accesso e computer in uso nella Galassia. Questo fa apparire il droide come una sorta di "cassetta degli attrezzi".
Come tutti gli astrodroidi viene spesso utilizzato come navigatore a bordo dei caccia stellari e di altre astronavi, possiede quindi la capacità di stabilire rotte, eseguire i calcoli necessari al salto nell'iperspazio o manovrare i comandi della nave di concerto col pilota umano, che comunica con lui attraverso comandi vocali.
Come detto prima, è in grado di interfacciarsi con qualsiasi computer, il che lo rende molto prezioso in missioni di infiltrazione e spionaggio, potendo prendere il controllo di tutti i sistemi nelle basi nemiche (per esempio ascensori e porte automatiche). Possiede inoltre una discreta abilità nelle riparazioni meccaniche.
Ha limitate capacità di combattimento, ma, grazie alla sua intelligenza artificiale nettamente superiore a quella di un droide da battaglia, è in grado di sconfiggere avversari molto più pericolosi e meglio armati di lui
***************************************** (Fonte Wikipedia)
Il nostro modello edito dalla DeA, che ricordo essere in scala 1/2, quindi alto circa la metta di quello vero, non è un modello statico, ma come quello vero è in grado di muoversi autonomamente comunicare con noi ed eseguire comandi prestabiliti solo dettandoli con la nostra voce. In oltre si connette al nostro smartphone e, tramite apposita App ( scaricabile dal nostro store di appartenenza) può essere comandato a distanza. Ciliegina sulla torta, è la possibilità di proiettare immagini olografiche, ovviamente non per aria come nei film, a questo ci stanno lavorando, ma su superfici piane e chiare.
Nella seguente infonografica, che tra l'altro si trova all'interno del primo fascicolo, sono illustrate bene tutte le funzioni del nostro modello.
La raccolta prevede le solite 100 uscite, ogni uscita comprende un fascicolo e i pezzi del modello
E come sempre sui fascicoli, oltre alle istruzioni per il montaggio del modello troviamo la storia del nostro droide, notizie del backstage della saga, e qualche piccola nozione di robotica che non guasta mai.
In oltre, come sempre chi si abbona, riceverà dei fantastici regali
Il notebook, una pendrive, e la batteria di ricarica per il cellulare.
--
E adesso, per chiudere questa lunga premessa (vi ho annoiato tanto he!) non mi resta che ringraziare DeAgostini e Modellismo.net che ancora una volta mi hanno dato l'opportunità di costruire questo modello, e aggiungo che per ulteriori dettagli sull'opera potete visitare direttamente il sito DeAgostini.
Riguardo la durata dell’opera e il suo costo non sono in grado di dare alcun supporto: sul sito DeAgostini trovate tutte le informazioni e ognuno, in base alle proprie esigenze, può trarre le proprie conclusioni
E adesso si comincia
... tanto tempo fa, in una galassia lontana lontana...
__________________
STAY TUNED
Ultima modifica di gnanni; 04-02-19 a 09:46 AM
|
|
|
04-02-19, 12:07 AM
|
#2
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 1
In apertura troviamo un po' di cosucce.
1Cacciavite, Frontalino del fotorecettore primario, Viti nere 2x4 mm (x6), Viti argentate 2x6 mm (x6), Placca superiore esterna della gamba destra, Frontalino dell’indicatore di stato, Lente dell’indicatore di stato, Scheda LED dell’indicatore di stato, Supporto della scheda LED, Cavo di alimentazione della scheda LED.
Qualche piccola considerazione sui pezzi bianchi possiamo notare che comunque sono preverniciati, notare la differenza tra l'interno e l'esterno.
Quindi si prestano bene ad un invecchiamento tipico dell'universo vissuto di Star Wars
Invecchiamento che ho voluto provare subito
Ma torniamo alla fase di montaggio.
In questa fase dobbiamo solamente montare la scheda de i led di stato, dentro il proprio supporto, utilizzando le viti nere
Fascicolo 2
Qui troviamo
Stabilizzatore, Ingrassatori (x2), Tappo otturatore, Accoppiatore del braccio idraulico, Pistone del braccio idraulico, Cilindro del braccio idraulico, Placca centrale della gamba destra
Innanzituto assembliamo il braccio idraulico
Al quale ho applicato un po' di invecchiamento
Poi e stato il turno degli Ingrassatori e dello stabilizzatore che trovano il loro posto sulla placca superiore della gamba destra.
Montiamo ora il braccio idraulico sulla placca centrale con due viti
E poi la placca superiore della gamba destra al suo posto
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
04-02-19, 12:26 AM
|
#3
|
Utente Senior
Registrato dal: Jan 2011
Messaggi: 4,888
|
Vabbeh ovviamente seguo alla grande…nemmeno era da dire
Inviato dal mio iPhone utilizzando Forum
|
|
|
04-02-19, 12:50 AM
|
#4
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 3
Abbiamo: Copertura esterna blu della gamba destra, Profilo laterale del frontalino del fotorecettore primario, Lente del fotorecettore primario, Scheda elettronica per test di funzionamento
Mettiamo al suo posto la copertura blu.
Come si può notare anche qui un po' di invecchiamento
Fascicolo 4
Abbiamo: Portabatterie, Copertura del perno della gamba destra, Placca esterna della caviglia destra
Anche qui poca roba da assemblare

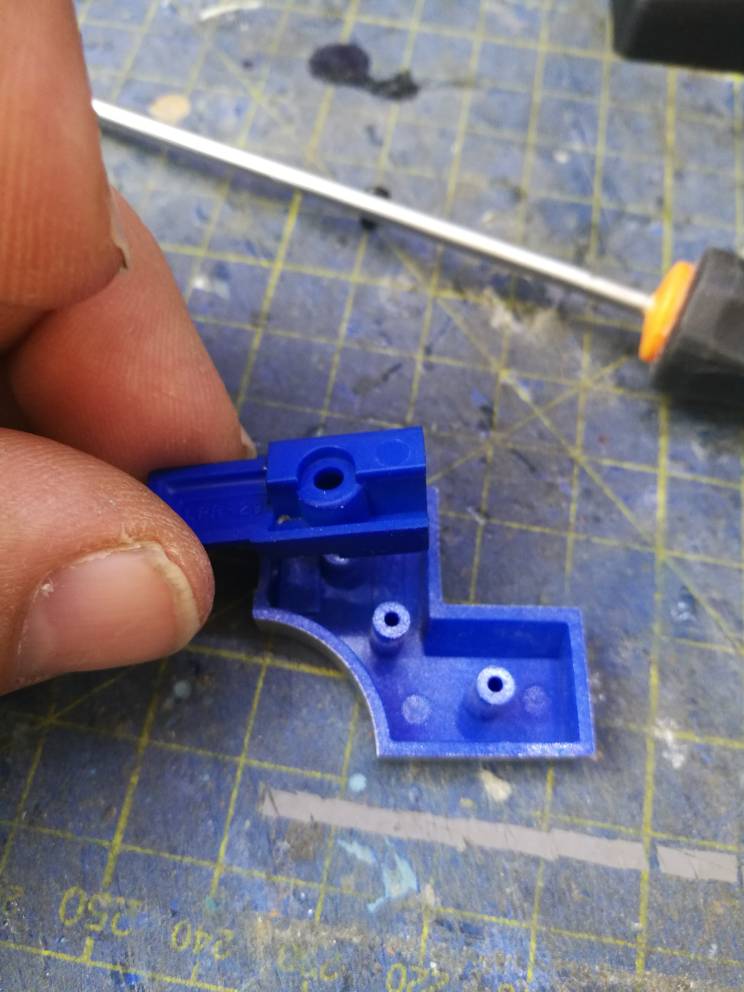

Inseriamo la copertura del perno innestandolo come indicato
E posizionare la placca esterna della caviglia
Prima di andare oltre ho completato l'invecchiamento anche sulla copertura del bullone
Fascicolo 5
Abbiamo: Cuscinetto, Supporto del cuscinetto, Piastra superiore della cupola, Primo supporto del telaio della cupola, Viti nere 2,3x6 mm (x5), Viti argentate 2x4 mm (x10), Viti nere 2,3x4 mm (x10), Viti argentate 2x6 mm (x20), Dadi M2 (x20)

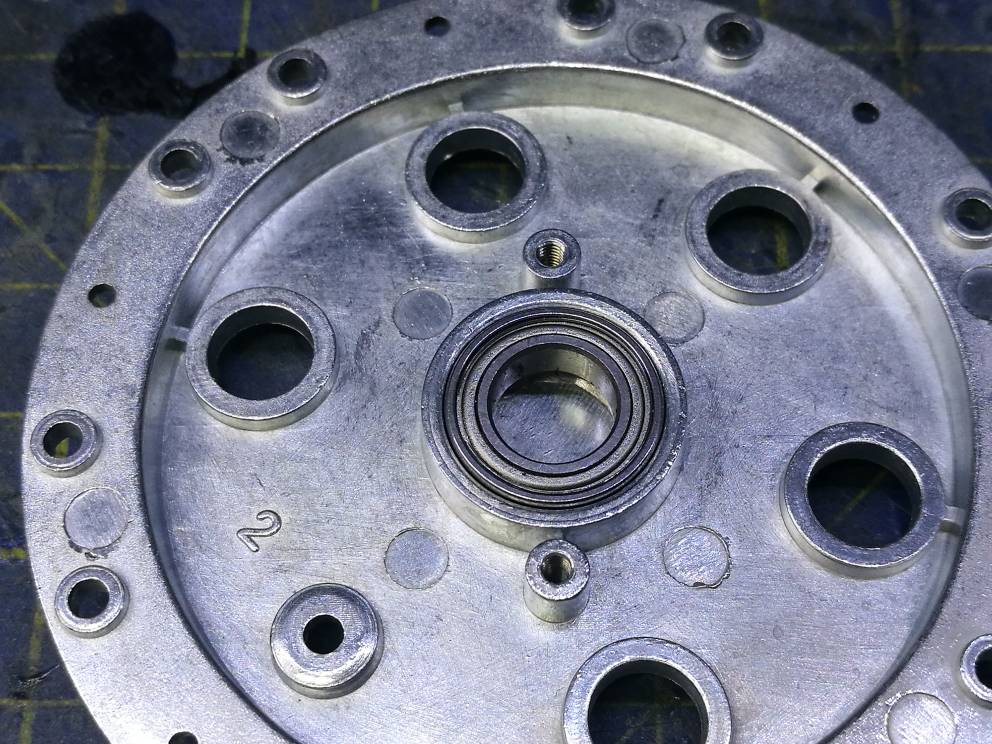

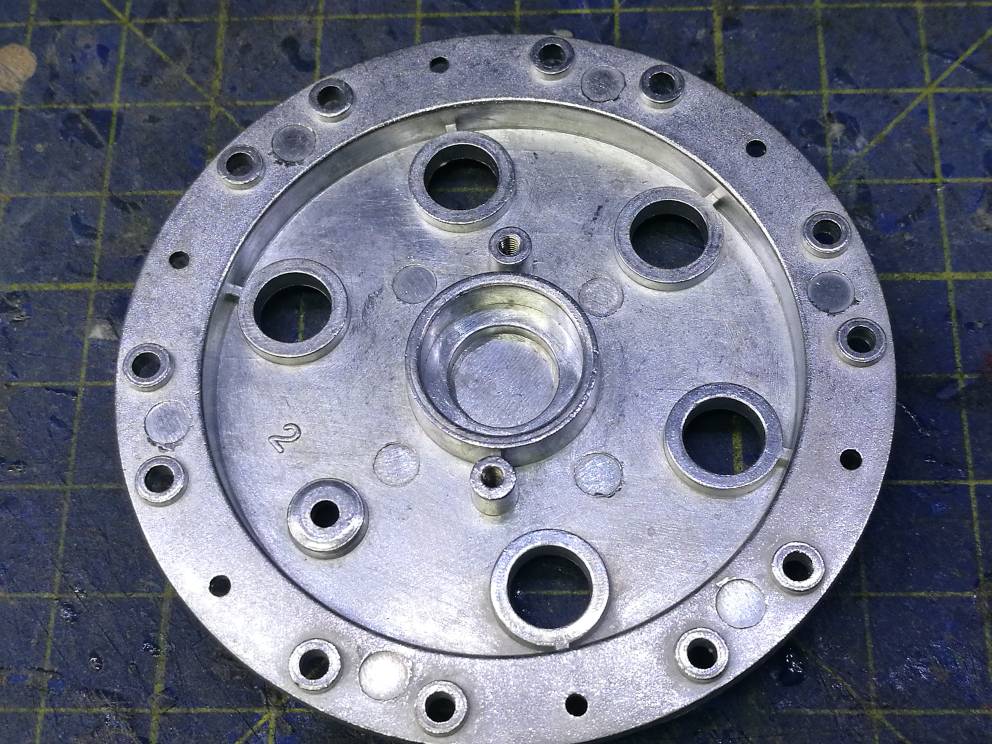

Prendiamo la piastra superiore della cupola e ci alloggiamo dentro il cuscinetto
Fermiamolo montando la flangia di supporto
Dopo montiamo il primo supporto della cupola.

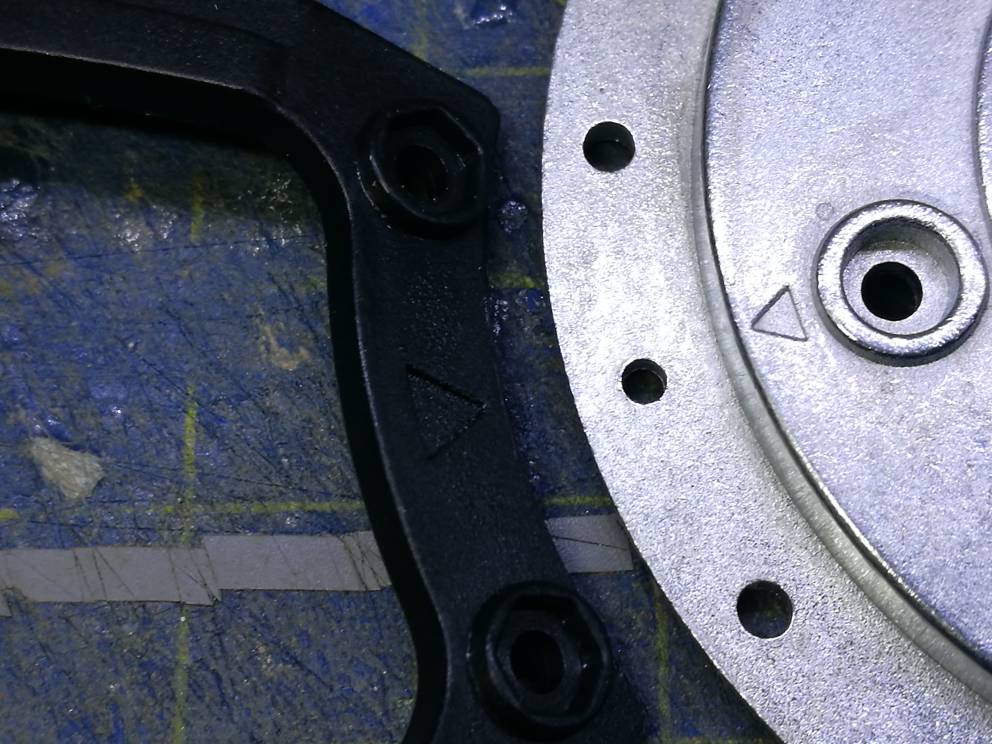

Seguendo le frecce stampigliate sui pezzi, facciamo combaciare il pin nel suo foro
E fermiamo il tutto con le viti e i bulloncino indicati
Per adesso è tutto, alla prossima
Stay Tuned
__________________
STAY TUNED
|
|
|
04-02-19, 12:56 PM
|
#5
|
Utente
Registrato dal: Feb 2016
Messaggi: 324
|
Spada laser accesa e pop corn, seguo avidamente!!
Hook
Inviato con il mio PRA-LX1 - Scarica l‘app del Forum di Modellismo.net
|
|
|
04-02-19, 10:43 PM
|
#6
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Sep 2017
residenza: Sorso (SS)
Messaggi: 5,474
|
"I suggest a new strategy, Artoo: let the Wookie win!"
E chi se lo perde questo wip
Inviato con il mio SM-G935F - Scarica l‘app del Forum di Modellismo.net
__________________
Ciao, Massimiliano.
La capacità e tecnica di Zaphod non è adatta al modellismo, ma lui non lo sa e lo fa lo stesso!
|
|
|
05-02-19, 01:06 AM
|
#7
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Quote:
Originariamente inviata da zaphod
"I suggest a new strategy, Artoo: let the Wookie win!"
E chi se lo perde questo wip
Inviato con il mio SM-G935F - Scarica l‘app del Forum di Modellismo.net
|
Stay Tuned
__________________
STAY TUNED
|
|
|
05-02-19, 01:46 AM
|
#8
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 6
Abbiamo: Cavo di alimentazione dello schermo LCD, Cornice interna dello schermo LCD, Cornice esterna dello schermo LCD, Schermo LCD, Supporto dello schermo LCD
Non so se si è capito che qui parliamo dello schermo LCD.
Ad ogni modo il montaggio non è complicato.
Iniziamo con l'inserimento della cornice interna dentro quella esterna stando attenti a far combaciare la freccetta della cornice nera con la linguetta più lunga della cornice argentata
Una volta incastrate bene una dentro l'altra le due cornici prendiamo il display
E lo poggiamo
sopra le cornici facendo combaciare le piccole scantonature della scheda con i pioli della cornice stessa
Poggiamo sopra la scheda, il coperchio nero facendo combaciare lo spazio per il connettore.
In fine chiudiamo il tutto avvitando il coperchio con le viti in dotazione
Test
Fascicolo 7
Abbiamo: Supporti del telaio della cupola (x2), Cerniera (2 parti), Tappi (x 2), Anelli di raccordo (x2), Cilindri (x2), Viti nere 2,3x6 mm (x 2), Dadi M2 (x10), Viti argentate 2x6 mm (x10)
In questa fase continuiamo a montare i supporti della cupola come abbiamo già fatto con il primo
Quindi assembliamo i cilindri montando gli anelli e i tappi con una vite dall'interno
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
05-02-19, 01:54 AM
|
#9
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
__________________
STAY TUNED
|
|
|
06-02-19, 08:28 PM
|
#10
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 9
Abbiamo: Lente dell’obiettivo, Ghiera dell’obiettivo, Anello dell’obiettivo, Supporto del proiettore, Piastre di raccordo degli archi (x2), Arco dell’anello superiore della cupola, Supporto del telaio della cupola
Per prima cosa, assembliamo il monocolo
Quindi inseriamo la lente all'interno della ghiera
Inseriamo il tutto dentro il supporto
E completiamo il montaggio bloccando il tutto con il coperchio/supporto
Ora completiamo il montaggio del cerchio della cupola con l'ultima sezione
Utilizzando le due piastrine e le viti indicate uniamo il tutto con lo stesso sistema di prima
In fine montiamo il cerchio sulla cupola
Per prima cosa individuiamo sul cerchio la parte con i due fori
poggiamoci sopra la cupola facendo combaciare l'unico supporto aperto con la parte dei due fori
Adesso armiamoci di pazienza e cacciavite e avvitiamo tutte le viti e i dadini richiesti per unire il cerchio alla cupola
Fascicolo 10
Abbiamo: Alloggiamento lente del fotorecettore primario, Supporto del telaio centrale della cupola, Parte anteriore superiore del telaio della gamba destra, Parte posteriore superiore del telaio della gamba destra
Cominciamo col montare sulla cupola il supporto del telaio centrale
Individuata la posizione corretta procediamo ad avvitarlo usando sempre dadini e viti.
Ora e il turno delle prime due piastre che comporranno la struttura portante interna della gamba
In questo caso dobbiamo solo fare combaciano le code di rondine
Fascicolo 11
Abbiamo: Supporto del telaio centrale della cupola, Asta di sostegno della cupola, Viti nere 2,3x6 mm (x3), Viti argentate 2x4 mm (x8), Viti argentate 2x6 mm (x22), Dadi M2 (x20), Dadi M2,5 (x5), Viti argentate 2,5x6 mm (x5)
Qui dobbiamo solo montare a seguire col precedente, il supporto della cupola.
Continua
Stay Tuned
__________________
STAY TUNED
|
|
|
06-02-19, 10:44 PM
|
#11
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 12
Abbiamo: Supporto del telaio centrale della cupola (x2), Parte anteriore inferiore del telaio della gamba destra, Parte posteriore inferiore del telaio della gamba destra, Piastra di collegamento, Parte centrale della base di sostegno della cupola
Iniziamo, al solito, col montare i due supporti della cupola
Avvitiamoli al solito con le viti e i dadini indicati

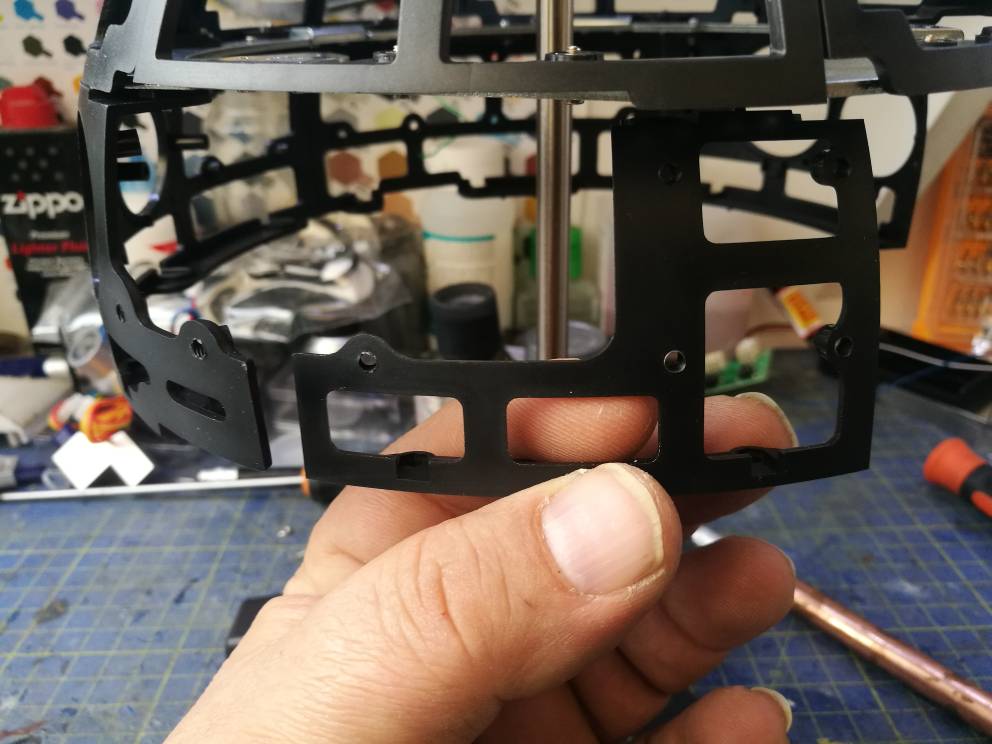

Ora passiamo alle altre due piastre del telaio interno della gamba.
Come per i precedenti due pezzi facciamo combaciare le code di rondine
In oltre le possiamo fermare definitivamente con un dado e una vite applicata al suo posto
Ora recuperiamo le prime due piastre e uniamo il tutto con la piastra di giuntura utilizzando anche le viti e i dadini richiesti
Fascicolo 13
Abbiamo: Supporto del telaio centrale della cupola (x2), Arco dell'anello centrale della cupola, Piastre di raccordo degli archi (x2), Piedi della base di sostegno della cupola (x3)
Come prima montiamo subito i due supporti del telaio della cupola
Completando così anche la seconda linea di supporti
In oltre, visto che ormai abbiamo ricevuto tutti i pezzi, montiamo il supporto temporaneo della cupola.
Partiamo col montare i piedini al supporto centrale
Inseriamo ora l'asta di supporto
Quindi possiamo appoggiarvi sopra, inserendo l'asta di supporto dentro il cuscinetto, la cupola.
Stay Tuned
__________________
STAY TUNED
|
|
|
07-02-19, 07:39 PM
|
#12
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo14
Abbiamo: Arco dell’anello centrale della cupola, Dettaglio blu posteriore della caviglia destra, Dettaglio blu anteriore della caviglia destra, Dettaglio argento posteriore della caviglia destra, Dettaglio argento anteriore della caviglia destra.

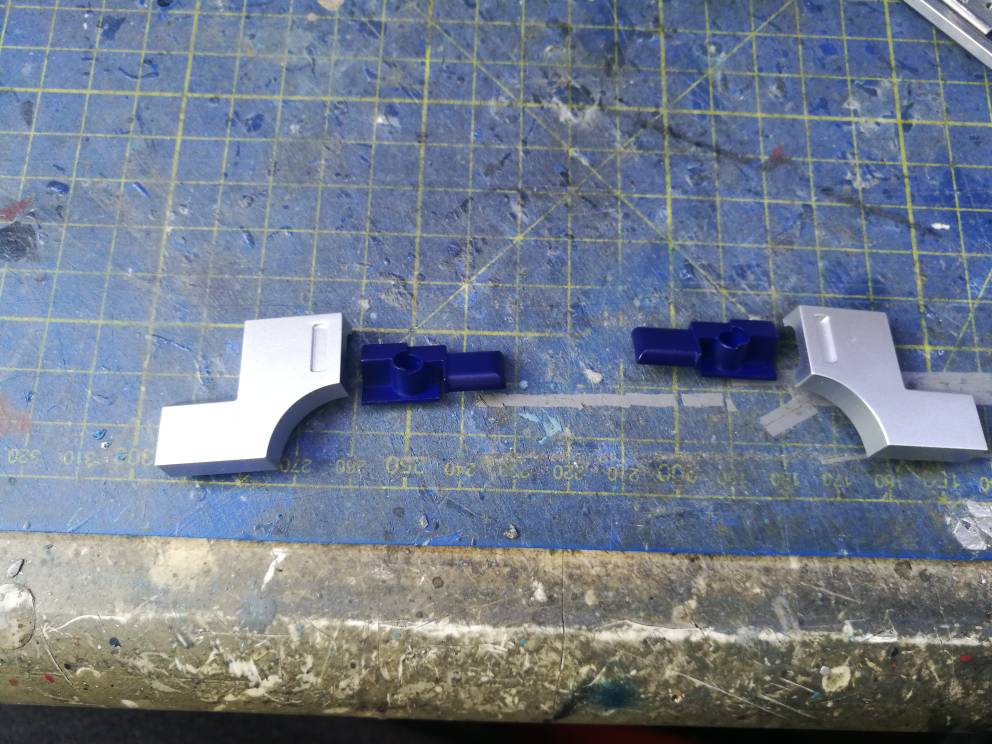

Iniziamo montando i dettagli blu con i dettagli argento
Dopo aver trovato la giusta posizione, seguendo le istruzioni, li uniamo con le apposite viti
Ora recuperiamo il blister con le piastre del fascicolo precedente
insieme a quello che abbiamo trovato su questo
Quindi iniziamo a realizzare il secondo anello della cupola.

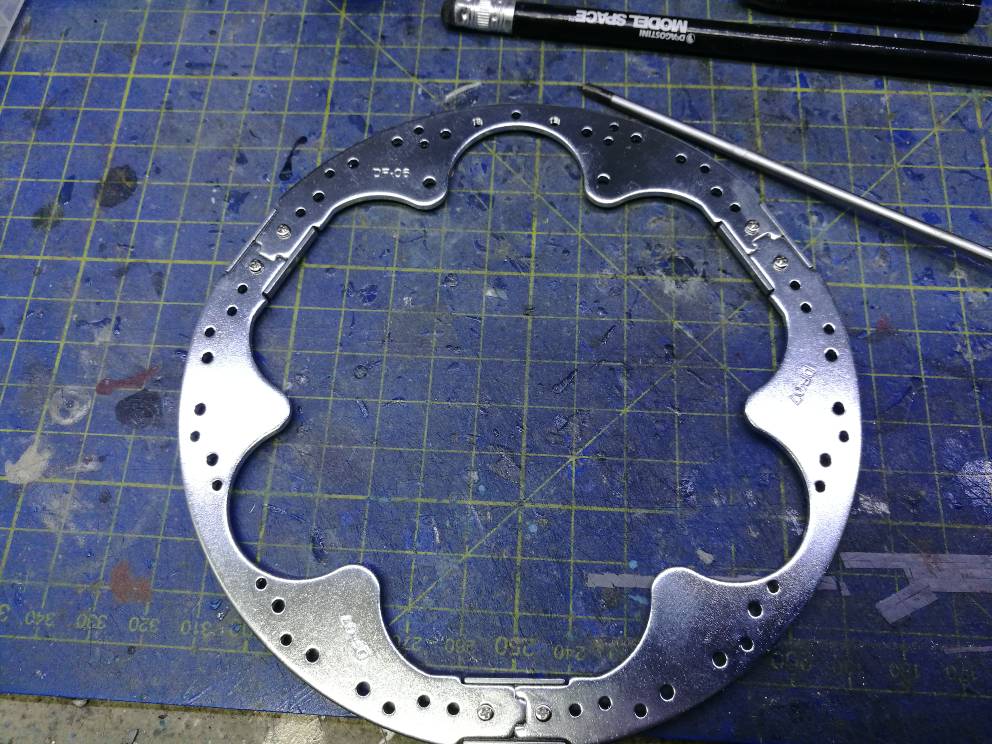

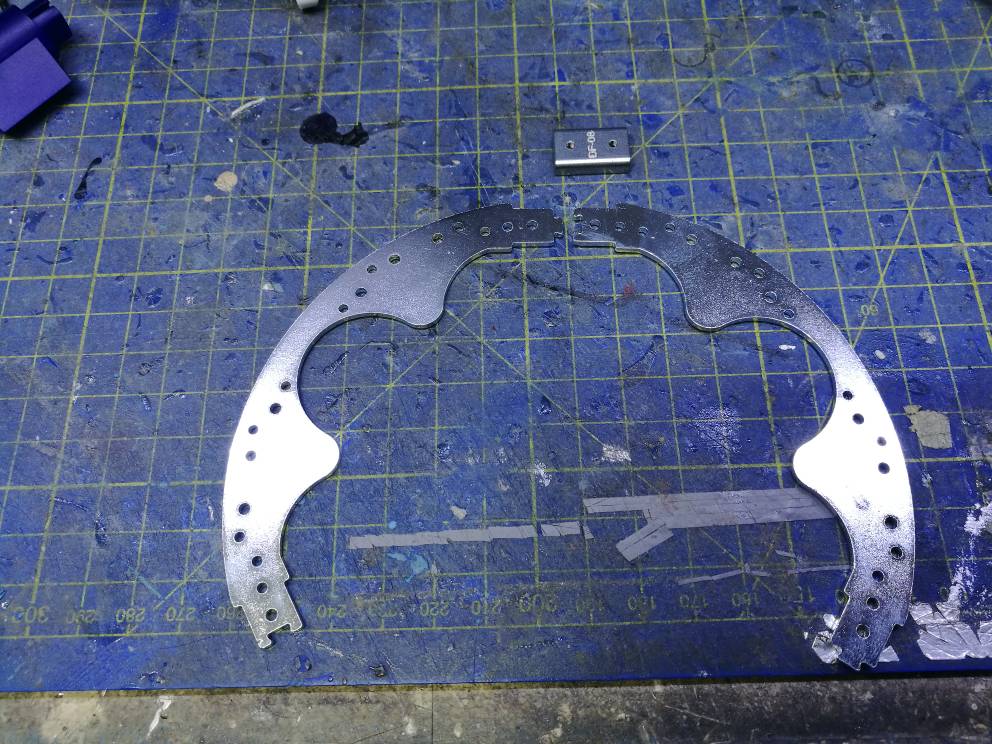

Uniamo con l'apposita piastrina i due pezzi dell'anello come abbiamo già fatto per il primo
Fascicolo 15
Abbiamo: 15Arco dell’anello centrale della cupola (x2), Piastre di raccordo (x2)
Continuiamo, ovviamente, a comporre l'anello della cupola e con questi pezzi lo completiamo

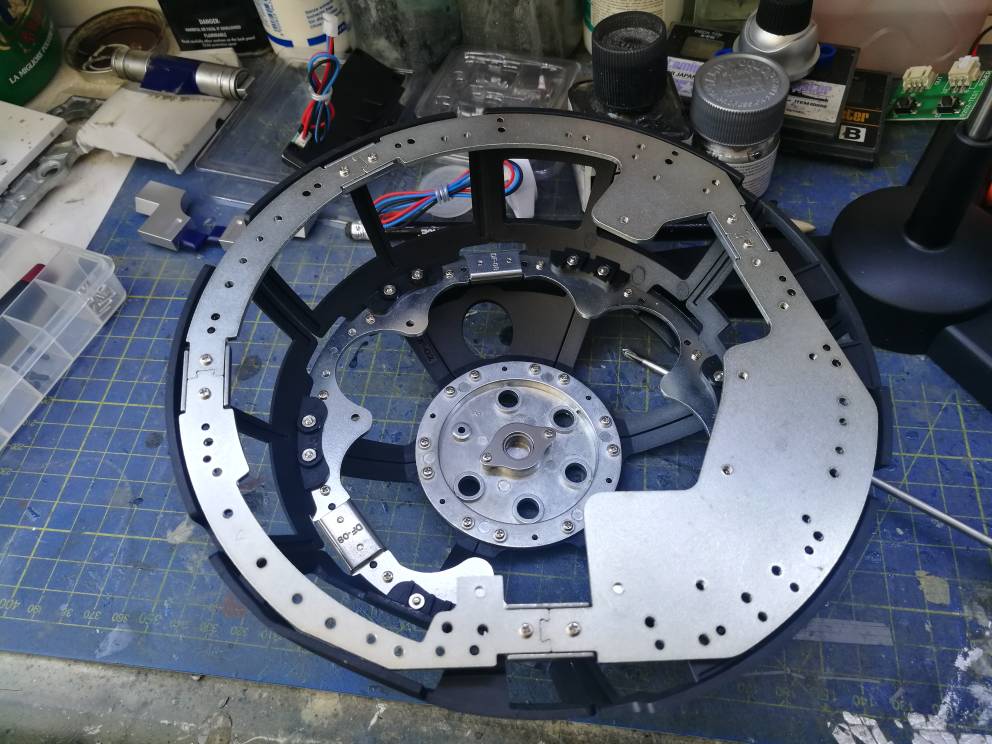

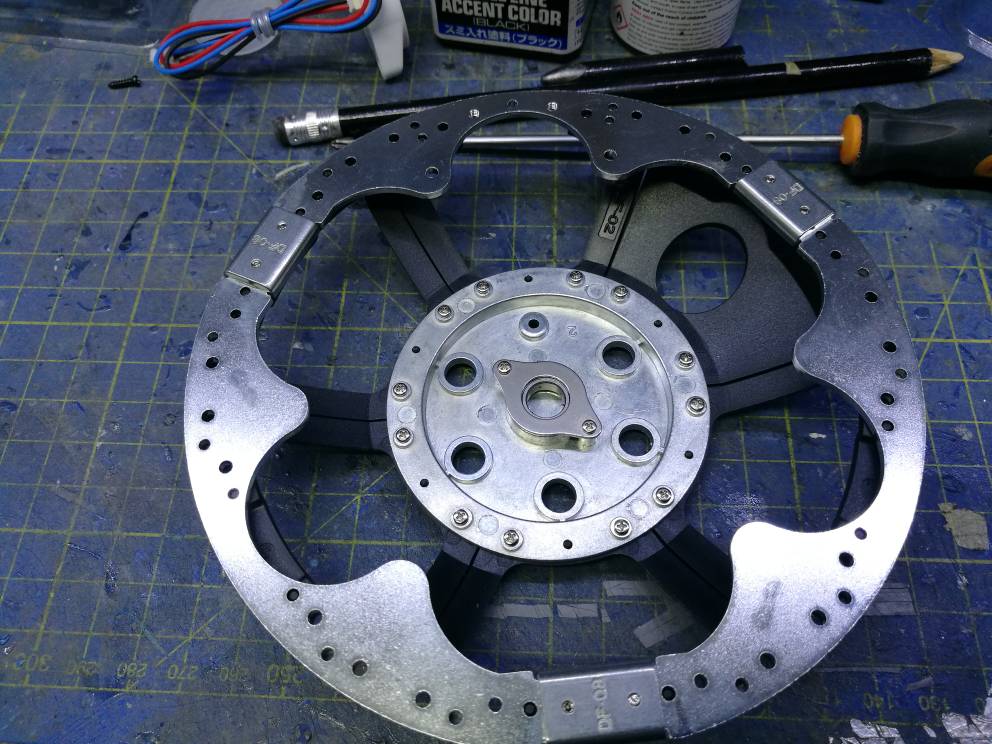

Adesso che abbiamo l'anello completo, possiamo montarlo sulla cupola
Iniziamo:

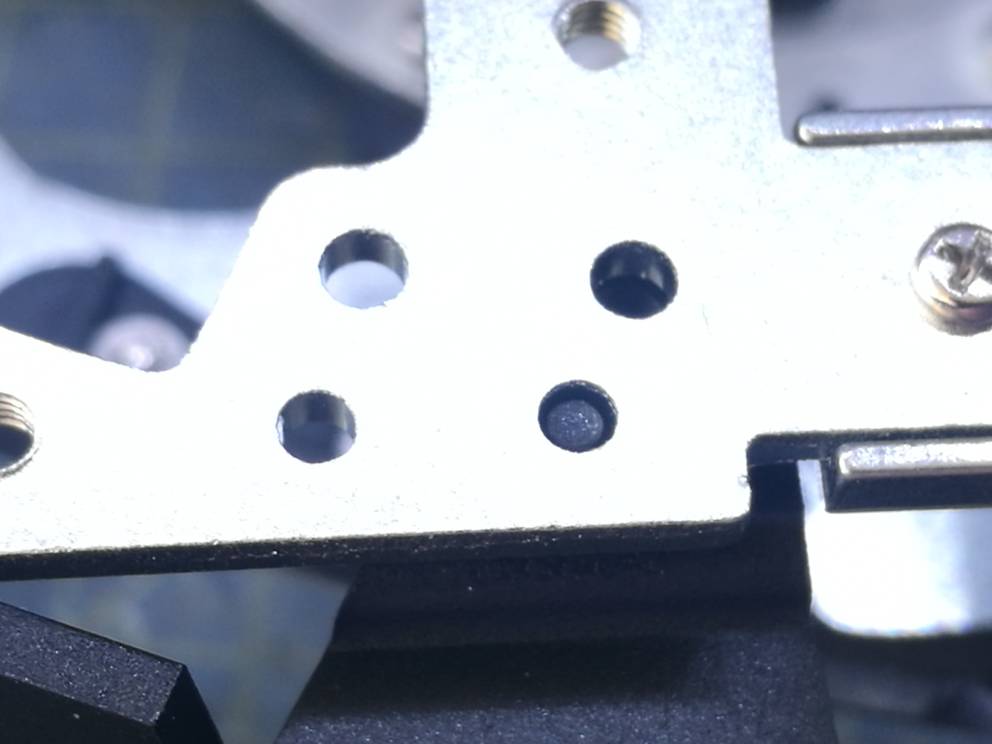

Individuiamo questo particolare sulla cupola
E questa parte sull'anello

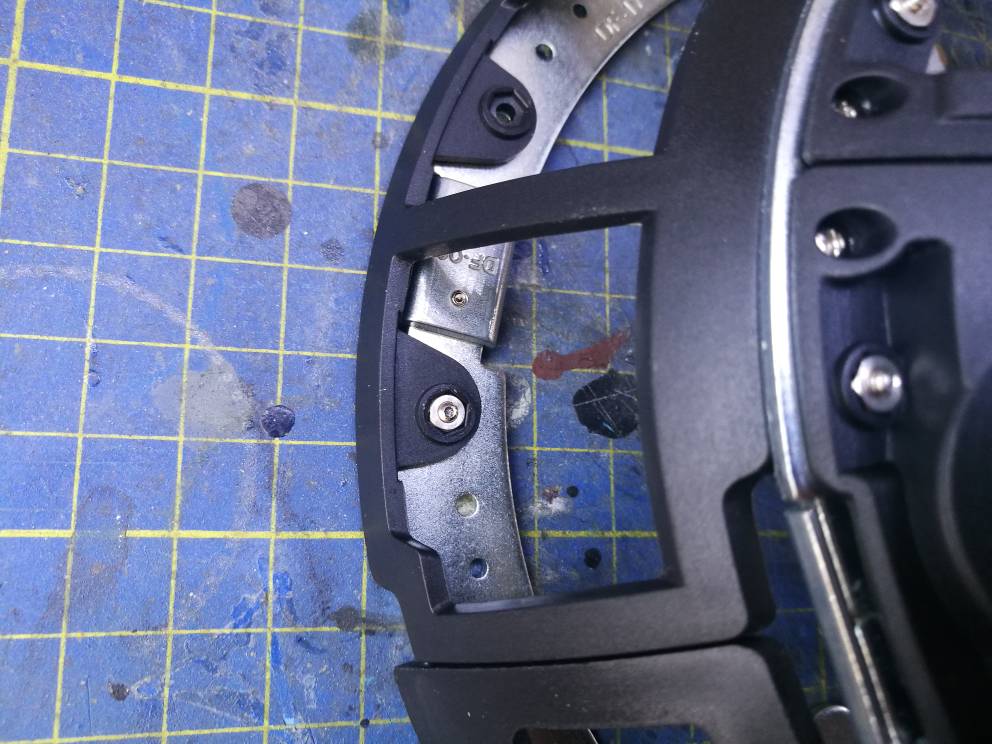

Quindi inseriamo il pin della cupola nel primo foro piccolo vicino al bordo dell'anello
Fatto ciò, tutti gli altri pin presenti sulla cupola, magicamente troveranno ognuno il proprio foro
Ora, fermiamo l'anello con solo due viti, una a destra e una a sinistra.
E adesso giù con tutte le altre viti
Fascicolo 16
Abbiamo: Supporto del telaio inferiore della cupola, Viti argentate da 2x6 mm (x12), Dadi M2 (x 10), Viti nere da 2,3x6 mm (x5), Viti nere da 2,3x4 mm (x5)
Qui, visto che abbiamo ottenuto tante viti per andare avanti, dobbiamo solo montare il primo supporto della terza linea della cupola. Per non impazzire a cercare la posizione di partenza, dobbiamo individuare sull'anello appena montato una freccetta incisa
Anche sul supporto vi è freccetta
Quindi facciamo combaciare le freccette ed il pezzo andrà a posto da solo

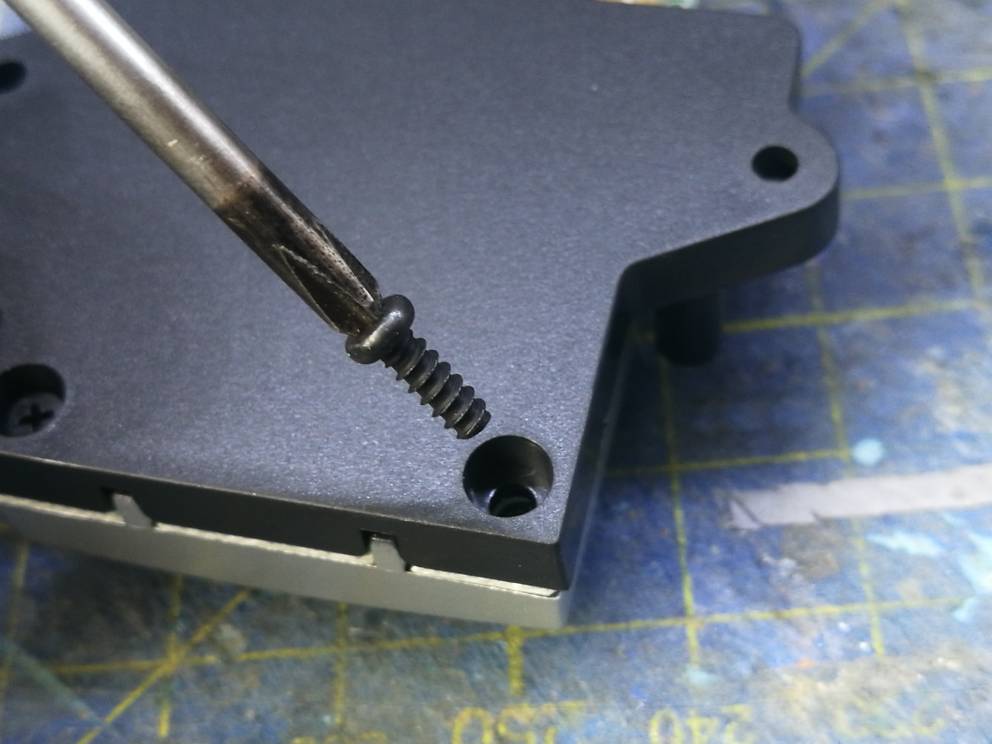

Dobbiamo solo fermarlo con le solite viti
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
07-02-19, 08:17 PM
|
#13
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 17

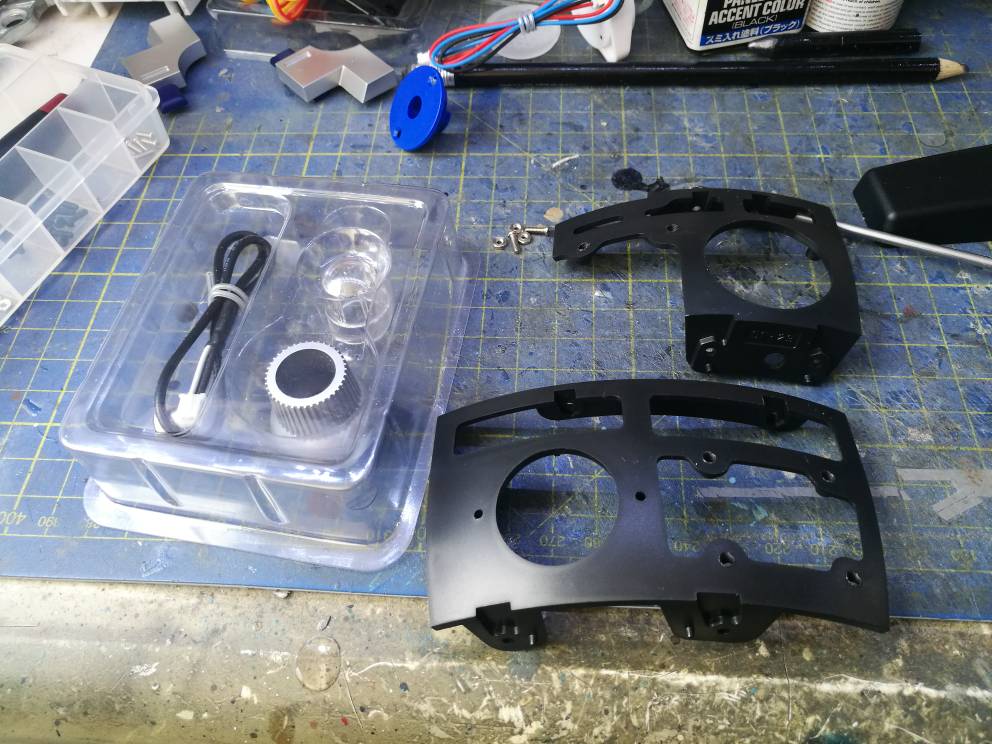

Abbiamo:* Supporto del telaio inferiore della cupola, Cavo del sensore a infrarossi destro, Cavo del motore destro
Montiamo il supporto a destra a seguire il primo.
Fascicolo 18
Abbiamo: Supporto del telaio inferiore della cupola (x2) Supporto del microfono, Ghiera dell’obiettivo, Lente dell’obiettivo, microfono
Montiamo il terzo supporto a seguire il secondo, ed il quarto a seguire il terzo

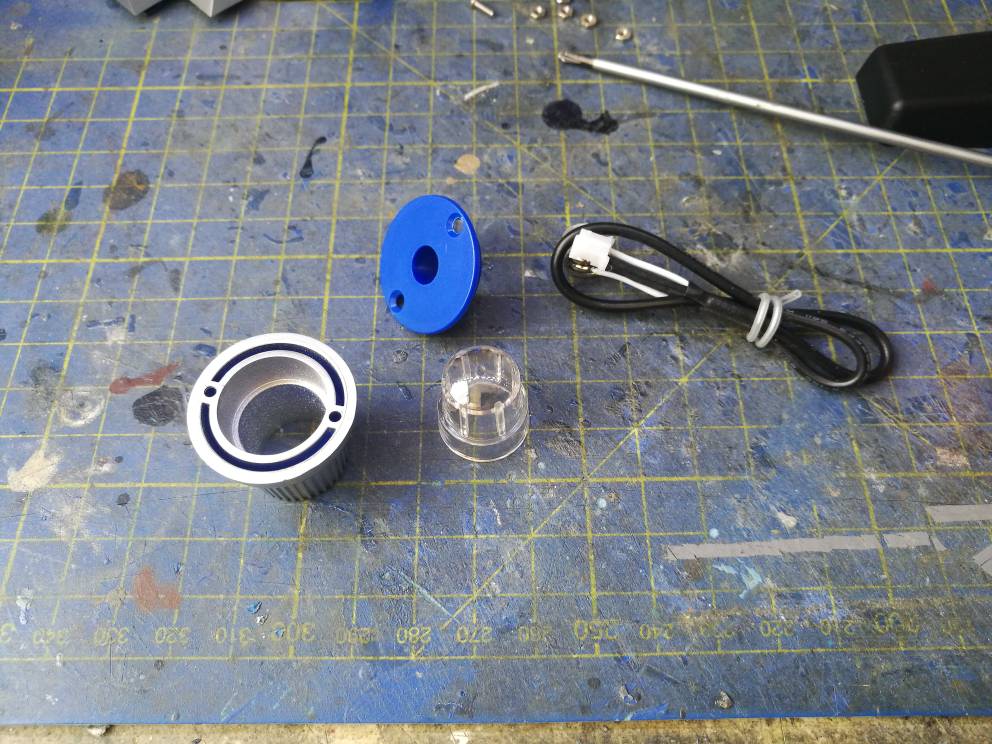

Ora ci concentriamo sul montaggio del microfono che R2D2 userà per ascoltarci
Iniziamo
Inseriamo il microfono dentro la lente
Ora inseriamo tutto il gruppo dentro la ghiera
In fine facciamo passare il filo del microfono attraverso il foro centrale del tappo
Quindi chiudiamo il tutto con due viti

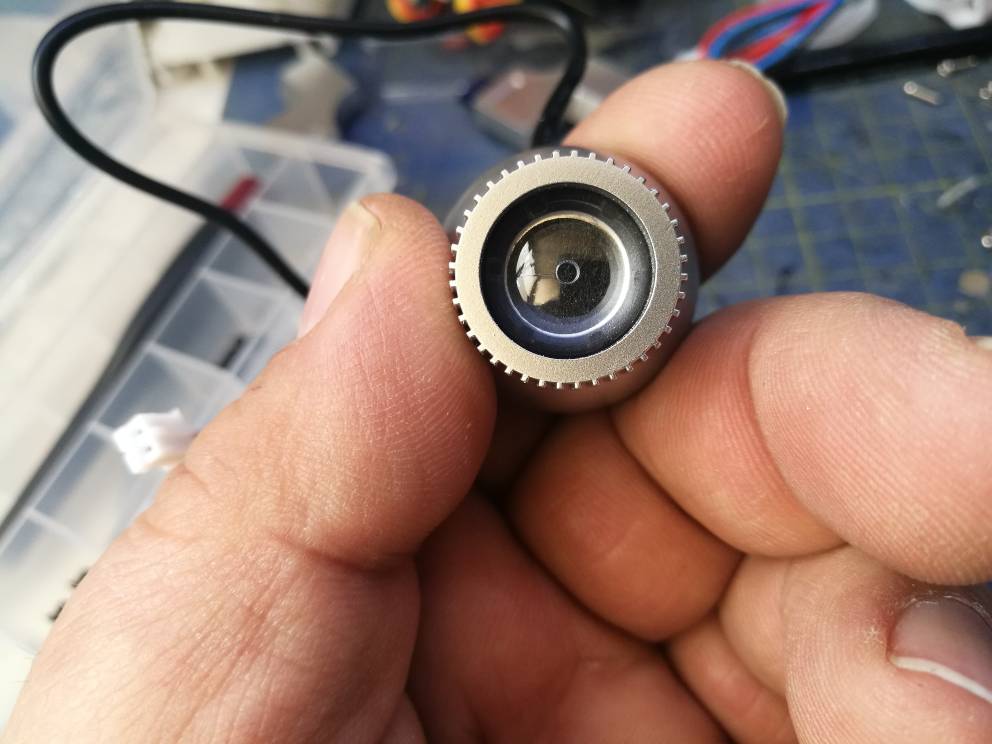

Il microfono capterà i suoni attraverso il foro sulla lente
Fascicolo 19
Abbiamo: Placca interna della gamba destra, Dettagli della placca interna della gamba destra (x2)
Qui montiamo solo i due dettagli sul corpo principale
Fascicolo 20
Abbiamo: Supporto del telaio inferiore della cupola, Sensore a ultrasuoni destro, Anello della gamba destra
Montiamo solo il supporto sulla cupola
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
09-02-19, 11:58 PM
|
#14
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 21
Abbiamo: Placca plastica inferiore interna della gamba destra, Piastra metallica della caviglia destra, Viti nere da 2,3x6mm (x11), Viti argentate da 2,5x5 mm (x7), Dadi M2 (x5), Viti argentate da 2x6 mm (x3)
Iniziamo recuperando la struttura interna della gamba, il frontale della gamba, l'anello argentato
Posizioniamo in modo corretto seguendo le istruzioni la struttura portante all'interno della gamba
E fissiamo la con le viti nei punti indicati
Infiliamo l'anello argentato e lo lasciamo lì libero
A questo punto prendiamo la piastra metallica della caviglia
montiamola sulla struttura principale faceno corrispondere i due pin negli appositi fori e la fermiamo le viti indicate
Fascicolo 22
Abbiamo: Mascherina del display LCD, Circuito stampato con schermo LCD, Base di alloggiamento del display LCD
Torniamo all'elettronica
Secondo display
Prendiamo la mascherina e la capovolgiamo sul tavolo
Inseriamo il circuito col display verso l'interno facendo combaciare le tacche sul circuito con i pin della mascherina
Prendiamo il coperchio posteriore
e lo posizioniamo sopra il circuito facendo combaciare il connettore con l'apposito spazio sul coperchio
in fine fermiamo il tutto con le quattro viti indicate
Fascicolo 23
Abbiamo: Supporto del telaio della cupola, Piastra di raccordo degli archi metallici, Arco dell’anello inferiore della cupola
Nella foto sopra, manca il supporto della cupola che però andiamo a montare subito, sempre con il medesimo metodo degli altri.
La piastra la mettiamo da parte per adesso.
Fascicolo 24
Abbiamo: Ruota destra, Mozzo (parte 1), Mozzo (parte 2, Dadi M2 (x2), Viti nere da 2x4 mm (x4), Viti argentate da 2x4 mm (x9), Viti nere da 2,3x6 mm (x4), Viti argentate da 2x6 mm (x2)
Prendiamo il pezzo centrale e inseriamo dentro di esso il pezzo con i quattro pin lunghi facendoli sporgere dall'altra parte
Prendiamo il secondo pezzo e lo inseriamo dentro facendo combaciare i quattro fori
fermiamo tutto con le viti
Prima ruota
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
10-02-19, 10:06 AM
|
#15
|
Utente Vip - Io sostengo Modellismo.net
Registrato dal: Dec 2012
Messaggi: 3,429
|
Fascicolo 25
Abbiamo: Supporto del telaio inferiore della cupola, Arco dell’anello inferiore della cupola, Piastra di raccordo degli archi metallici (x2)
Montiamo solo l'ultimo supporto della cupola completando così la terza ed ultima linea di supporti
Proviamo a mettere la lente del fotorecettore
.mmm... Questa faccia non mi e nuova.
Fascicolo 26
Abbiamo: Piastra esterna del piede destro, Asse della ruota destra, Cuscinetto esterno della ruota destra
Inseriamo il cuscinetto nella su sede sulla piastra
Montiamo la piastra facendo combaciare i due pin negli appositi fori
Fermiamo la piastra con le viti
Inseriamo il perno quadrato nella sua sede nella ruota
Fascicolo 27
Abbiamo: Supporto delle lenti e dello schermo del proiettore primario, Circuito e schermo del proiettore primario, Cavo del proiettore primario
Aspettiamo di avere anche la seconda metà dei pezzi del proiettore prima di assemblarlo.
Fascicolo 28
Abbiamo: Piastra di sostegno interna del piede destro, Cuscinetto interno del piede destro, Viti argentate 2x4 mm (x4), Viti nere autofilettanti 2,3x6 mm (x23), Viti nere autofilettanti 2x4 mm (x3), Viti argentate 2,5x10 mm (x9)
Inseriamo la ruota inserendo il pin piccolo del perno quadro dentro il cuscinetto piccolo
Inseriamo il cuscinetto grande sul perno quadro
Ora facendo attenzione all'orientamento, inseriamo la piastra facendo combaciare i due pin e montiamola con le viti indicate
Continua...
Stay Tuned
__________________
STAY TUNED
|
|
|
Regole d'invio
|
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi
il codice HTML è disattivato
|
|
|
|
|
Tutti gli orari sono GMT +2. Attualmente sono le 03:07 AM.
| |
