Forlani daniel 23-08-18 10:47 AM

Le Requin, scala 1:48 [Arsenale]

Ciao a Tutti, ecco il mio modello, sono un po' più avanti ho già realizzato lo scaletto, la chiglia e gran parte delle coste.



Il disegno in pianta del ponte, questa misura non tiene conto del cavallino del ponte, quindi se avessi utilizzato questo disegno senza le dovute modifiche delle quote in lunghezza avrei ottenuto sulla dima di pontuale con una sagoma più corta di circa 5mm.

Alcune foto dello scaletto.
Se notate da una parte ho messo il disegno con la chiglia a pari e nell'altra foto si vede quanto il disegno è stato allungato.


https://i.servimg.com/u/f62/15/79/00/67/2017-111.jpg
https://i.servimg.com/u/f62/15/79/00/67/2017-110.jpg
Dima di pontuale finita
https://i.servimg.com/u/f62/15/79/00/67/2017-112.jpg
Scaletto
https://i.servimg.com/u/f62/15/79/00/67/2017-114.jpg
https://i.servimg.com/u/f62/15/79/00/67/2017-113.jpg
https://i.servimg.com/u/f62/15/79/00/67/2017-115.jpg
Qui ho posizionato la dima del cassero
https://i.servimg.com/u/f62/15/79/00/67/2017-117.jpg
https://i.servimg.com/u/f62/15/79/00/67/2017-118.jpg
https://i.servimg.com/u/f62/15/79/00/67/2017-116.jpg
Un Salutone a presto


Per gli Amministratori, non c'è lo spoiler?

mtbbiker 23-08-18 01:31 PM

Sicuramente te seguiro con molto interesse !!:ahsisi:

Forlani daniel 23-08-18 05:36 PM

Ciao a tutti, comincio a mettere alcune foto della carpenteria assiale.
Dritto di poppa con la continuazione della chiglia in un pezzo unico, ho ricavato questo particolare vicino ad un nodo per rispettare il più possibile in senso della venatura.
https://i.servimg.com/u/f62/15/79/00/67/dscn3411.jpg
https://i.servimg.com/u/f62/15/79/00/67/dscn3413.jpg
https://i.servimg.com/u/f62/15/79/00/67/dscn3412.jpg
https://i.servimg.com/u/f62/15/79/00/67/dscn3410.jpg
https://i.servimg.com/u/f62/15/79/00/67/dscn3414.jpg
Un Salutone

mtbbiker 23-08-18 09:43 PM

1 allegato(i)
Ma un Attrezzo fai da te,or cosa è (Proxxon,quale)??

Forlani daniel 24-08-18 10:16 AM

Ciao mtbbiker, quella che vedi è la FF230 della proxxon, ho inclinato la testa della fresa ai gradi che mi servivano.


Ciao a tutti, lo spessore della chiglia è di 6,6mm.
Alcune foto della ruota





https://i.servimg.com/u/f62/15/79/00/67/dscn3416.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3420.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3417.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3415.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3418.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3419.jpg




https://i.servimg.com/u/f62/15/79/00/67/dscn3423.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3429.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3421.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3426.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3425.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3422.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3424.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3428.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3427.jpg


Un Saluto

eugi76 24-08-18 11:54 AM

Molto interessante la tua tipogia di lavorazione, dato che la lavorazione del requin non è facile come si possa pensare, anzi è un laroto tosto.... Ti auguro buon lavoro e facci sognare....

Inviato con il mio BKL-L09 - Scarica l‘app del Forum di Modellismo.net

mtbbiker 24-08-18 02:40 PM

Bell attrezzo,io ho "solo" la MF70,quella pero' non si inclina :looksisi3gy:

Forlani daniel 25-08-18 09:23 AM

Ciao a tutti, anche la MF70 è una valida fresatrice. Eugi76, anche te hai realizzato lo sciabecco?


Altre foto


https://i.servimg.com/u/f62/15/79/00/67/dscn3430.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3431.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3432.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3434.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3433.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3437.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3435.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3436.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3438.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3439.jpg


Un Saluto

eugi76 25-08-18 10:35 AM

No non l'ho mai realizzato, ma ho analizzato la monografia con i piani,perché mi piaceva,ma ho constatato che era ancora troppo presto per me realizzare un modello così,dato che ho conoscenza che mi hanno confermato certe difficoltà che all'apparenza non si vedono,ma quando si è in procinto alla lavorazione si presentano puntuali...,questo non vuole scoraggiare nessuno, ma solo dare il giusto valore all'opera che stai portando avanti,buon lavoro... [emoji1] [emoji1]

Inviato con il mio BKL-L09 - Scarica l‘app del Forum di Modellismo.net

Forlani daniel 26-08-18 09:37 AM

Buongiorno a tutti,
In queste foto ho iniziato la realizzazione della battura.


https://i.servimg.com/u/f62/15/79/00/67/dscn3440.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3511.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3513.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3512.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3510.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3514.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3516.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3515.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3517.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3518.jpg


Un Saluto

trinchetto 26-08-18 10:06 AM

Ciao Daniel!

Un cantiere davvero interessante che ci farà compagnia a lungo :beer:

cosa intendi per “spoiler” ?

Buon lavoro
Trinchetto

Bucaniere 26-08-18 10:55 AM

Quote:

Originariamente inviata da trinchetto (Messaggio 1414921)
Ciao Daniel!



Un cantiere davvero interessante che ci farà compagnia a lungo :beer:



cosa intendi per “spoiler” ?



Buon lavoro

Trinchetto



Ciao, lavoro stupendo! Complimenti [emoji106]


Mario

Forlani daniel 27-08-18 08:50 AM

Ciao a tutti, grazie Mario e Trinchetto.
Intendo una funzione dove tu inserisci testi e foto, questi restano chiusi in una stringa con su scritto spoiler ed ogni qualvolta clicchi sopra a questa stringa si apre e mostra tutte le foto che hai inserito, finito di vederle questa si chiude.
Questo serve quando vuoi postare oltre le solite 5 o 6 foto, tipo una decina od oltre.


Altre foto.


Altre foto:

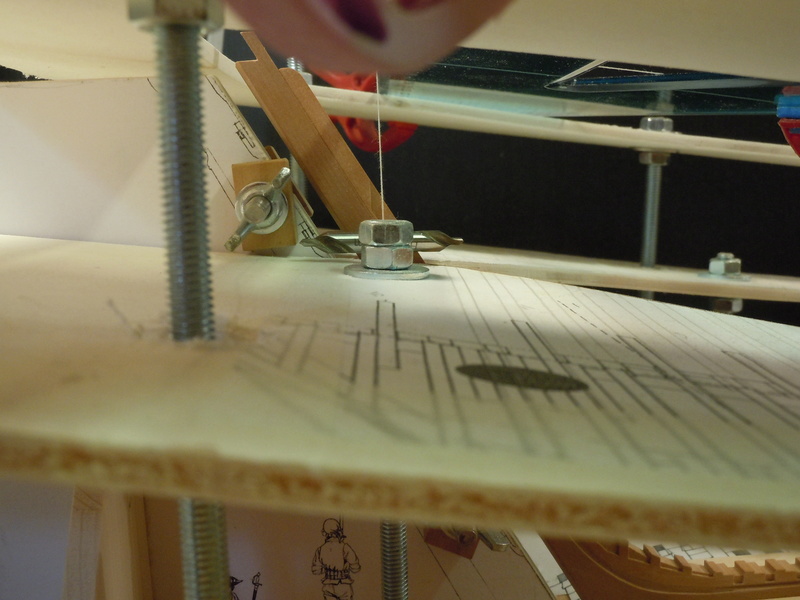

Ho simulato il torello per vedere come si posizionava sulla chiglia


https://i.servimg.com/u/f62/15/79/00/67/dscn3519.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3520.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3521.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3523.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3524.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3522.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3525.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3527.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3526.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3529.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3530.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3528.jpg


Un Saluto

trinchetto 27-08-18 03:47 PM

Grazie a te per la condivisione di questo cantiere, che sarà sicuramente molto interessante. Visto che lavorerai in arsenale, modificherei il titolo della discussione inserendo la dicitura che lo identifica (appunto: "[Arsenale]"); operazione che può essere fatta solo come moderazione. :D

Ora ho capito cosa si intende per visualizzazione spoiler. Il forum ha una modalità di caricamento delle immagini che realizza ciò che dici: occorre andare su "gestione degli allegati" (in basso, scorrendo la casella di messaggio) e scegliere le foto da pc. Una volta inviato il post, le immagini compariranno come icone; scorrendo sopra il mouse si ingrandiranno (sola vista) e cliccando si apriranno. Unico limite, ma anche vantaggio per una maggiore fruibilità nella velocità di caricamento, sta nel formato (non tutti sono supportati, non c'è problema per .jpg nè .bmp) e nella dimensione (max 800x600 pixel).

Buon lavoro
Trink

Forlani daniel 28-08-18 08:31 AM

Ciao a tutti, grazie Trinchetto per le indicazioni.


Altre foto.


https://i.servimg.com/u/f62/15/79/00/67/dscn3531.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3532.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3534.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3533.jpg


Siccome i disegni della monografia forniscono solo metà della costa ho dovuto con un programma vettoriale ribaltare la mezza costa per avere l'altra metà il risultato è questo, poi le varie sequenze.


https://i.servimg.com/u/f62/15/79/00/67/dscn3536.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3535.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3537.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3539.jpg


https://i.servimg.com/u/f62/15/79/00/67/dscn3538.jpg


Un Saluto
