Litto97 24-01-19 01:09 PM

[WIP] Radiosistemi Carrara Z9

17 allegato(i)
Ho deciso di cambiare il mio 1/8 visto che comincia a sentire il tempo che passa

Visto che il modello non è uscito da molto e a vederlo mi ricorda la mia hb ho deciso di prenderlo (in realtà era anche parecchio scontato da uno dei mie spacciatori)

Come al solito partiamo dalla scatola che è molto scarna: un disegno del modello con il nome sulla parte superiore e sui lati
Allegato 317658

Aprendo la scatola si notano parecchi sacchetti (un po' sono aperti visto che sono curioso [emoji16][emoji16][emoji16][emoji16][emoji16])

All'interno troviamo la carrozzeria (già presa una preverniciata come scocca da vetrina) del tipo cab forward Allegato 317659
Il manuale Allegato 1
12 sacchetti compreso il telaio (segnati dalla A alla K)
Allegato 317661
Il primo riguarda gli ammortizzatori
Allegato 317662

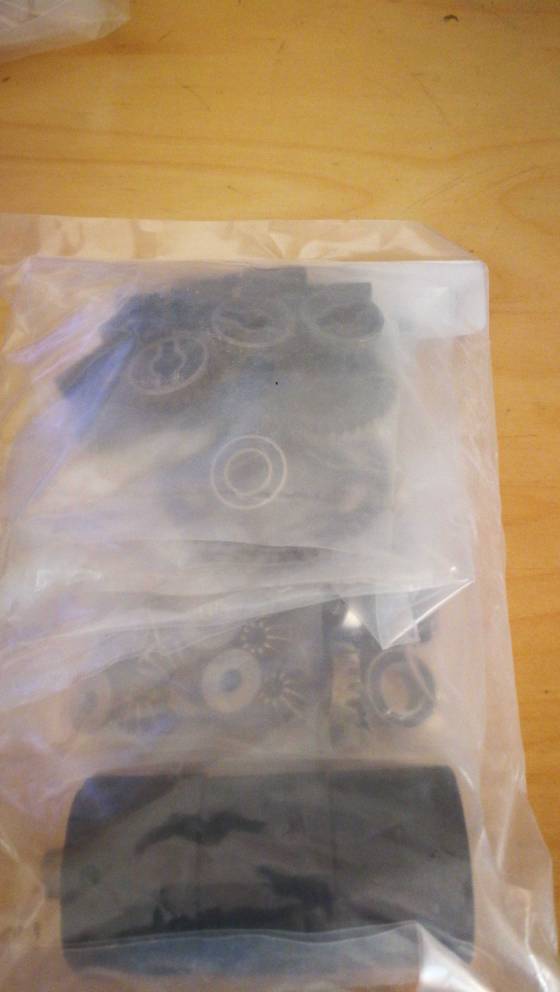

Il sacchetto B che contiene i 3 differenziale con tutti gli ingranaggi interni in metallo (dal peso direi acciaio) Allegato 317663
Il terzo le mani e con i tiranti [emoji24] [emoji24] [emoji24] [emoji24] [emoji24] Allegato 317664


Il sacchetto D con le casse differenziali, i semiassi, i fuselli, le C, i barilotti posteriori in alluminio insieme alla torri ammoAllegato 317665

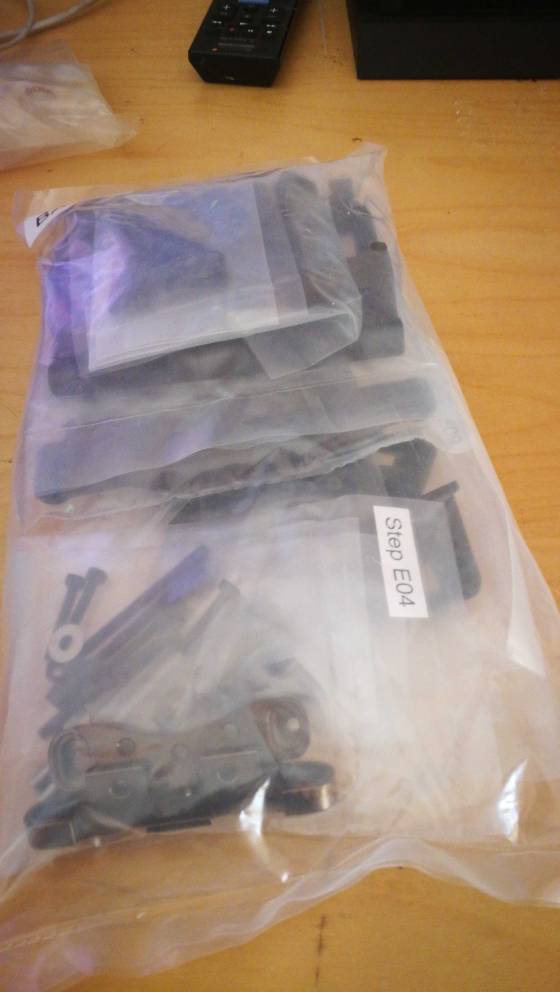

Il successivo presenta i braccetti, le piastrine in metallo e il supporto alettone Allegato 317666
Il sacchetto F (già aperto) contiene il castelletto del differenziale centrale con i tiranti e le squadrette insieme ai freni in acciaio Allegato 317667

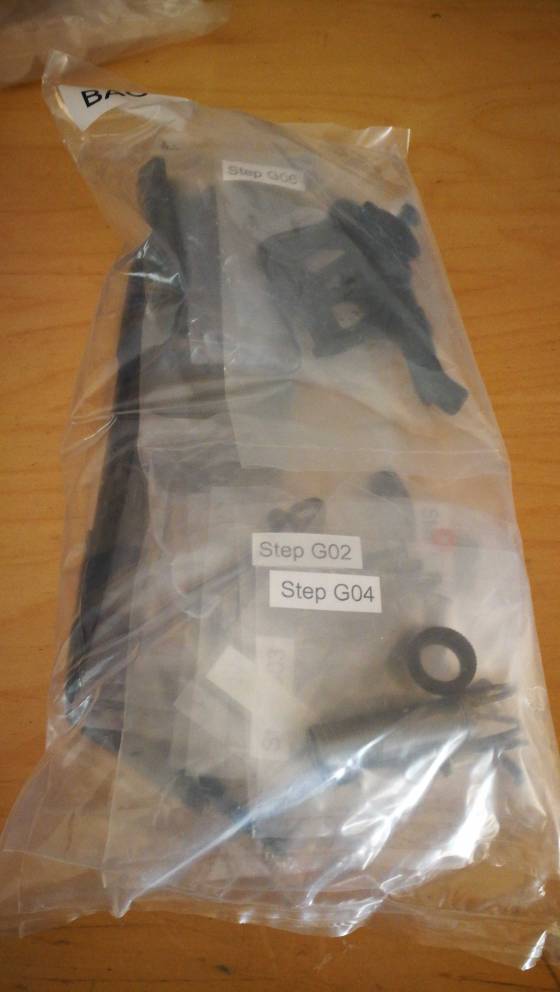

Il sacchetto G contiene il sistema di sterzo, i rinforzi con il trapezio e le paratie lateraliAllegato 317668
Il sacchetto successivo ci porta al montaggio della piastra radio (con un bellissimo tubo per l'antenna rosa) Allegato 317669

La busta I contiene il serbatoio del tipo a pendolino e i suoi accessori Allegato 317670
Dopo la quale viene il contenitore con la frizione a 3 ceppi con la campana, il filtro dell'aria a doppio elemento e il supporto del tubo di scaricoAllegato 317671

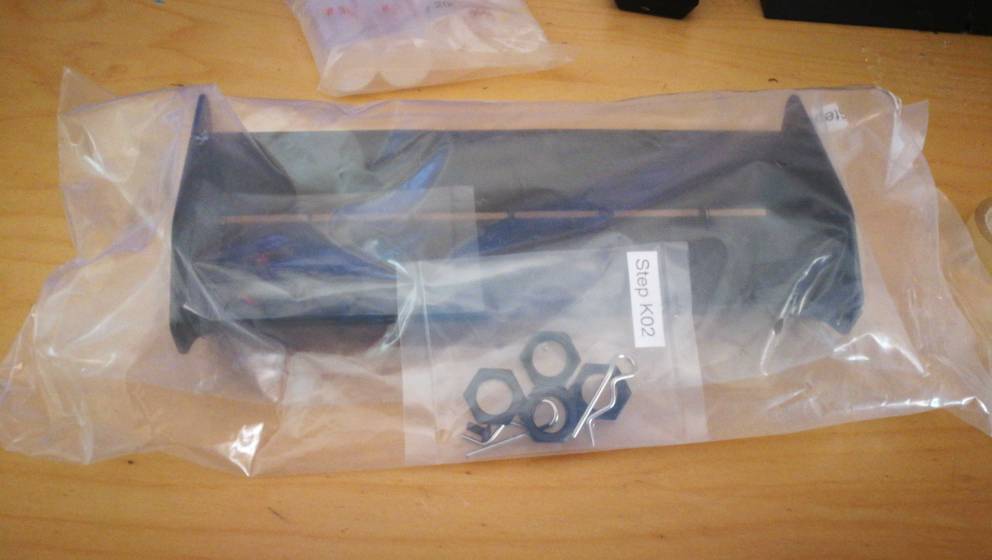

Infine l'ala in plastica, le clip carrozzeria e i dadi ruota Allegato 317672
Inoltre è presente una busta con del olio da 350cst per gli ammo e del 7000/5000/2000 per i differenziali Allegato 317673
E infine il telaio da 3mm Allegato 317674

nickthunder 24-01-19 05:53 PM

ce l'ha culaz sul forum rosso, la versione elettrica. Ne sembra abbastanza soddisfatto.
Sono curioso di sapere come va la versione a scoppio

Litto97 24-01-19 06:55 PM

Partiamo con il necessario per completare il modello
Come parti da acquistare a parte troviamo:
Motore (Suu buggy 1/8 si usano motori. 21 o 3,5cc)
Scarico appropriato
Miscela (da scegliere in base al motore e di OTTIMA QUALITÀ lesinare sulla miscela può rovinare il motore)
2 servo da almeno 12kg
Batteria per i servo
Impianto radio da almeno 2 canali
Vernice per lexan
Gomme e cerchi

Gli attrezzi da usare o utili sono

Chiavi esagonali da 1,5, 2, 2,5 e 3 mm
Chiavi a tubo da 5,5, 8, 10 e 17mm
Pinza a becchi fini
Alesatore per carrozzeria
Forbici per lexan
Pinza per ammortizzatori




Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Rob72 24-01-19 07:29 PM

Questa la finisci in un'ora??[emoji23][emoji23]

Stay Tuned

Litto97 24-01-19 07:39 PM

Quote:

Originariamente inviata da Rob72 (Messaggio 1430051)
Questa la finisci in un'ora??[emoji23][emoji23]

Stay Tuned

Anche meno se riesco (la mia proposta di montare qualcosa in fiera è sempre valida)

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 24-01-19 08:27 PM

7 allegato(i)
Partiamo montando gli ammortizzatori cominciando fissando il piattello con 5 fori da 1,4mm tramite un dado e uno spessore Allegato 317704

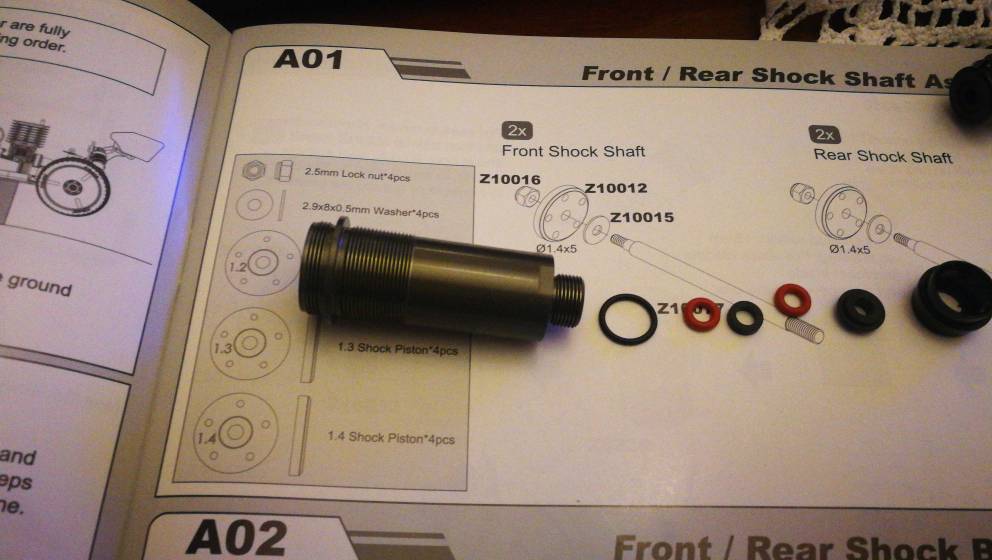

Installiamo le guarnizioni inferiori sul orpo ammo oliandole leggermente per ridurre il rischio di rovinarle quando si inserisce lo stelo (io lascio il tappo inferiore lasco per ridurre ancora i rischi e lo tiro dopo aver inserito lo stelo)
Allegato 317705
Inseriamo gli steli e riempiamo di olio gli ammo (visto la facilità con cui ci si sporca niente foto[emoji849][emoji849][emoji849])

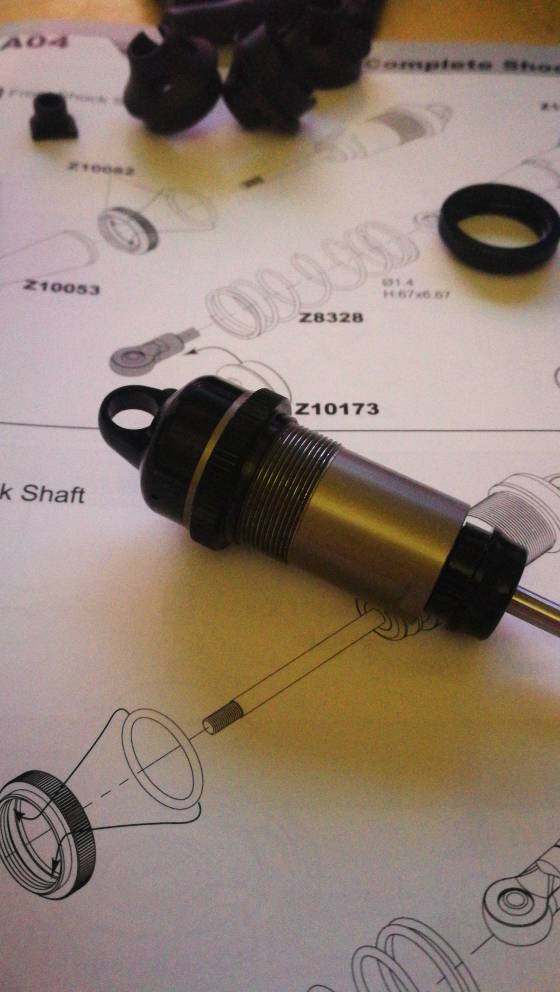

Finiamo inserendo gli or nei dadi di regolazione del precarico e Inseriamo li sugli ammo Allegato 317706
Allegato 317707

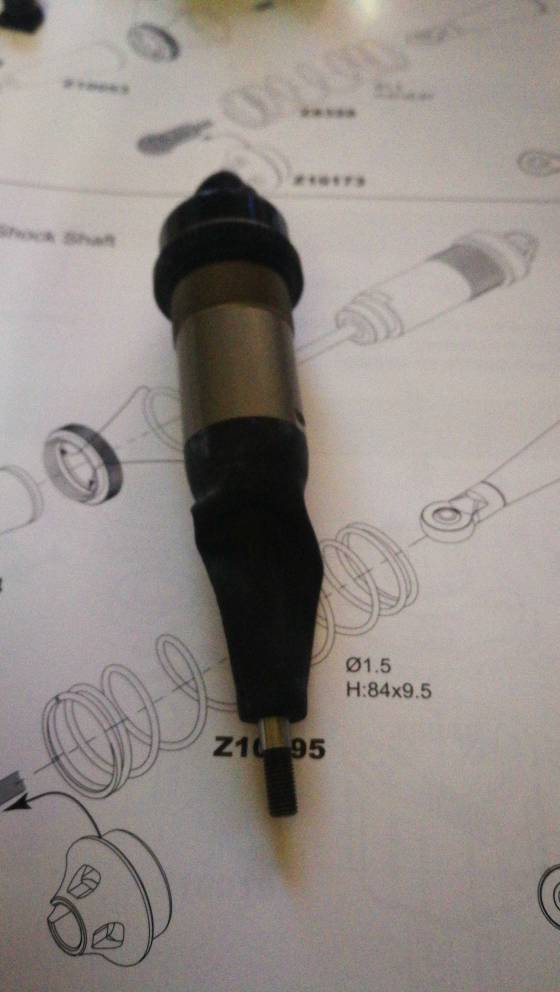

Montiamo poi i copristelo Allegato 317708
E infine gli uniball Allegato 317709
Terminando con la molla e il piattello (si sarebbe da incollare il proteggi tappo superiore ma non lo faccio in quanto lo terrà fermo il dado per fissare gli ammo sulla torreAllegato 317710

Litto97 24-01-19 09:16 PM

8 allegato(i)
Partiamo con il sacchetto B (differenziali)

Come tutte le 1/8 sono 3 e tutti pieni di olio siliconico per variare le caratteristiche

Parto segnando con un pennarello il tipo di olio per ogni differenziale (7000 per l'anteriore, 5000 per il centrale e 2000 per il posteriore) in quanto le casse sono tutte uguali

Allegato 317713

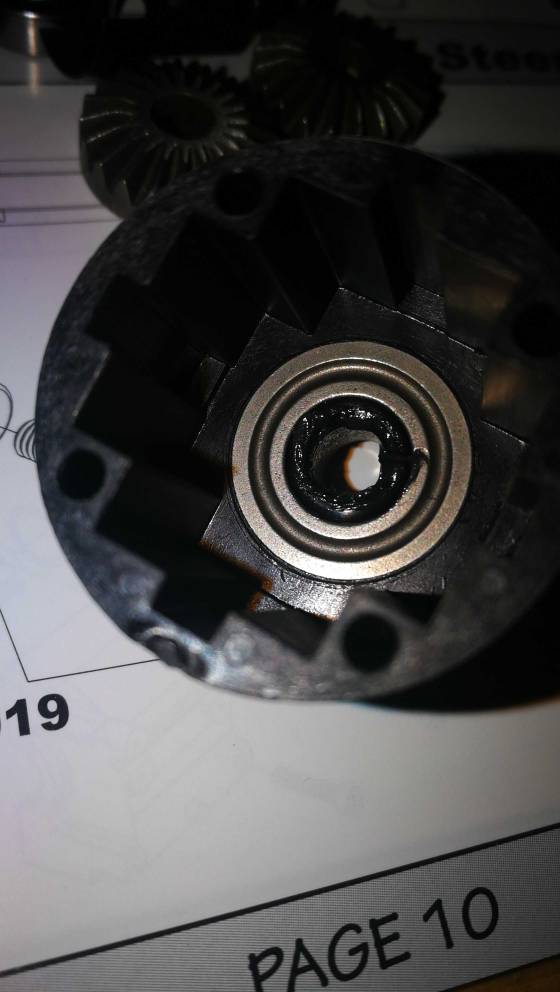

Inserisco poi gli or e li ingrasso per ridurne l'usura Allegato 317715
Inserendo poi i bicchierini anch'essi ingrassati Allegato 317716
Inserisco poi il perno e chiudo il foro di ingresso con un grano Allegato 317718 e poi il planetario in acciaio Allegato 317719
Finendo con i satelliti Allegato 317720 e mettendo l'olio Allegato 317721
Infine si istalla il secondo planetario sulle corone e si sigillano i differenziali seguendo le viscositàAllegato 317737

Litto97 24-01-19 09:33 PM

Si passa poi a montare i tiranti che monto come di fabbrica l

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 24-01-19 09:33 PM

Mi sono dimenticato l'immagine Allegato 317764

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 24-01-19 10:29 PM

6 allegato(i)
Si passa poi a montare i cvd con dei parapolvere per ridurne l'usura (che puntualmente ho rotto [emoji24][emoji24][emoji24][emoji24]) Allegato 317774
Si inserisce poi il differenziale nella cassa spessorandolo lasciando un piccolo gioco Allegato 317785

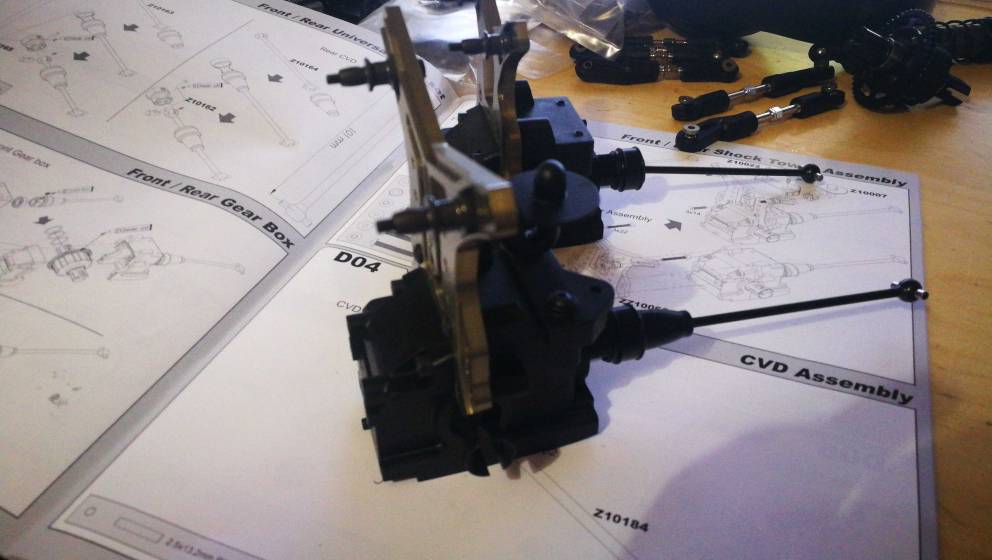

Finendo montando le torri ammo, il supporto carrozzeria posteriore e il supporto puntalino posteriore Allegato 317789

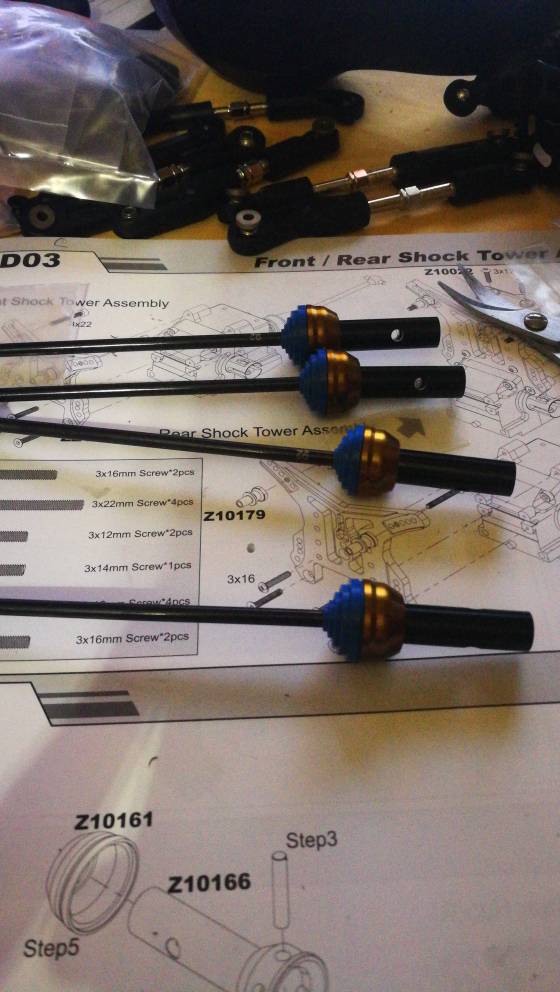

Ho montato i cvd anteriori e posteriori (tanto sono uguali) Allegato 317792
E installati sui fuselli e il tutto montato sulle CAllegato 317793
Inoltre o montato i cvd sui Barilotti posteriori Allegato 317794
Per oggi è tutto continuerò il montaggio domani

nickthunder 25-01-19 11:32 AM

ci sei in fiera sto anno?

Litto97 25-01-19 12:15 PM

Quote:

Originariamente inviata da nickthunder (Messaggio 1430128)
ci sei in fiera sto anno?

Penso sabato come l'anno scorso
Magari porto gli attrezzi e monto qualcosa allo stand (o faccio la recensione di un rtr) mi basterebbe il tavolo.........

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

nickthunder 25-01-19 12:25 PM

Quote:

Originariamente inviata da Litto97 (Messaggio 1430136)
Penso sabato come l'anno scorso
Magari porto gli attrezzi e monto qualcosa allo stand (o faccio la recensione di un rtr) mi basterebbe il tavolo.........

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

ben dai, vedo se riesco a passare a beccarti

Litto97 25-01-19 01:19 PM

3 allegato(i)
Si passa poi al sacchetto E con i primi due passaggi che ci danno montare lassie me C-fusello e I barilotti posteriori ai braccetti che ad una prima impressione sembrano molto spessi e robusti (con un minimo di flessibilità) Allegato 317825
Finiti di montare i braccetti il manuale ci fa installare le sospensioni sulle casse differenziali tramite delle piastrine in alluminio e degli inserti per variare gli angoli caratteristici (io vado di setup base non conoscendo il mezzo) Allegato 317830

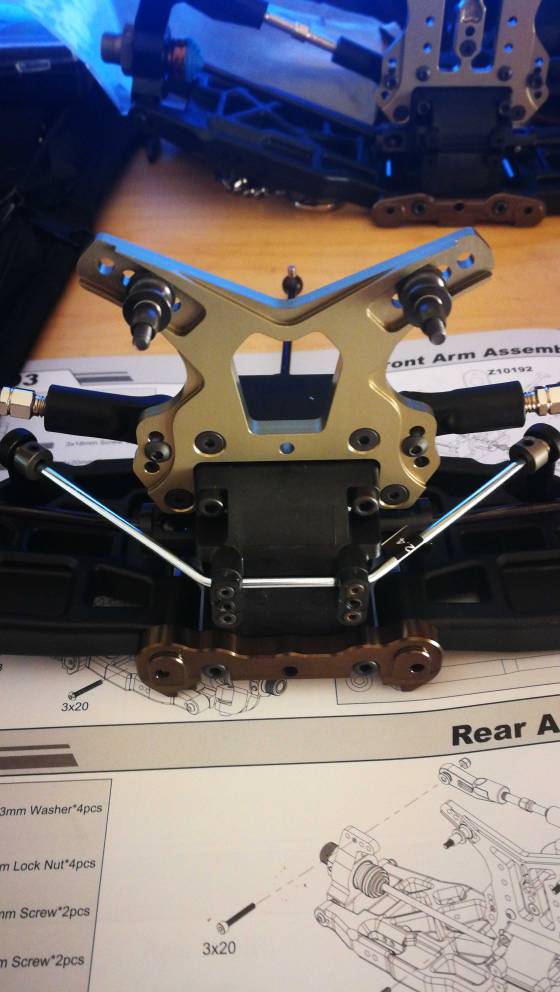

Passando infine per le barre antirollio Allegato 317832

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 25-01-19 07:16 PM

4 allegato(i)
Finito di montare le antirollio si passa a installare gli ammortizzatori e il supporto del musetto (perché non hanno stampato le casse con la sede per una vite non lo so) gli ammo inferiormente si montano tramite due viti con una testa esagonale per una chiave a tubo da 5,5mm stile tekno con una delle due a filettatura sinistra Allegato 317904
Allegato 317905

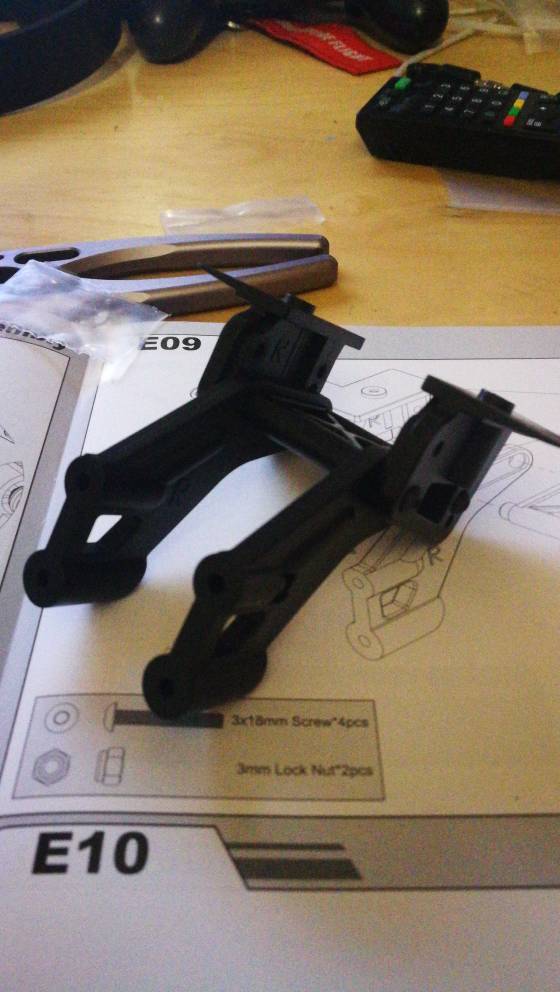

Si monta poi il supporto alettone che è possibile regolare con 2 inclinazioni e 2 altezze differenti (per un totale di 4 combinazioni possibili)
Allegato 317906

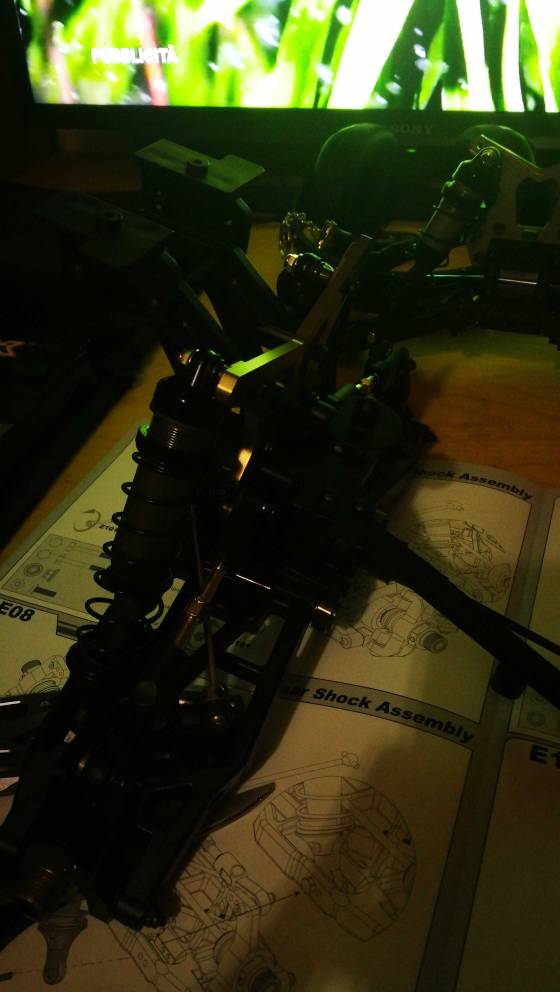

Si installa il tutto sul modello insieme al puntalino posteriore (che lascio lento in modo da poterlo posizionare correttamente quando lo si avviterà al telaio Allegato 317907
