Litto97 25-01-19 08:40 PM

3 allegato(i)
Passiamo alla prossima busta che contiene il necessario per costruire il gruppo del differenziale centrale

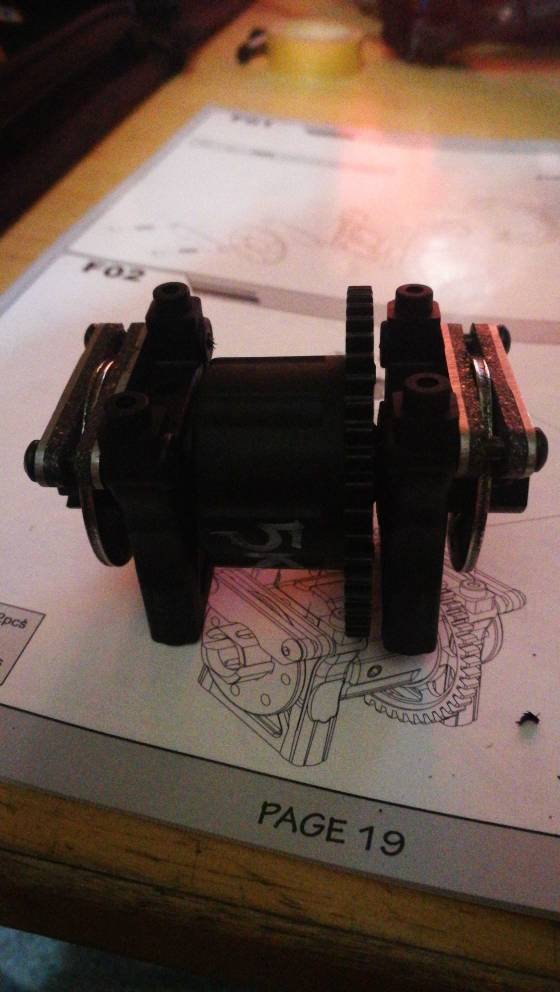

La prima fase ci fa montare le pastiglie sui supporti insieme ai dischi (in acciaio) e al differenziale stesso
Le pastiglie vanno lasciate con un minimo di spazio per consentire ai dischi di girare liberi
Allegato 317908
Si passa poi a montare la piastrina superiore con le camme freno complete di tiranti Allegato 317909

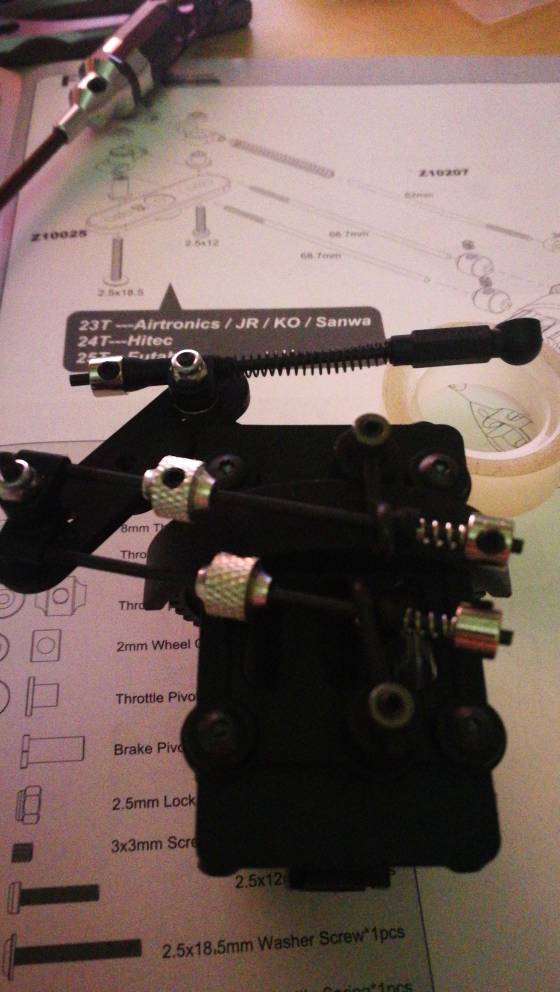

Si finisce montando la restante tiranteria prima sulla squadretta adatta al nostro servo e poi sul castelletto centrale Allegato 317912

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 25-01-19 09:19 PM

9 allegato(i)
Si parte poi con il sacchetto successivo che come prima cosa ci fa collegare la squadretta del servo dello sterzo al suo tirante (che è stampato in un unico pezzo) io personalmente ho sostituito quella in plastica fornita nel kit con una in metallo che avevo in casa Allegato 317913
Si monta poi il sistema di salvaservo Allegato 317914

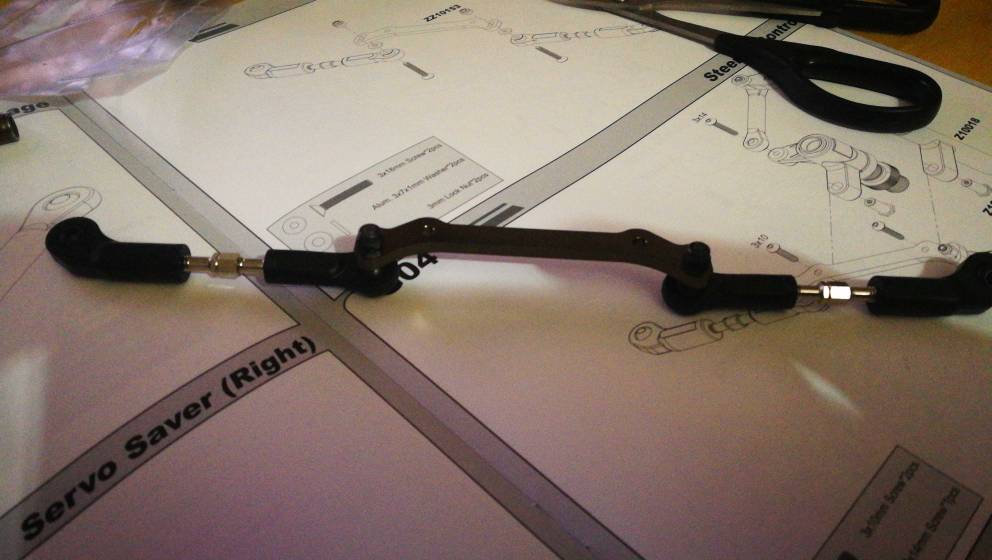

E si installano i tiranti sulla barra ackerman
Allegato 317915
E infine si assembla tutto il sistema di sterzo
Allegato 317916
Si prende poi il telaio e si montano le Paratie laterali (con 4 viti superiormente e 1 dal basso) insieme ai due supporti dello sterzo in alluminio che però non hanno nessuna sede dove bloccarsi perciò è necessaria una pinza per tenerli fermi Allegato 317917
Si prepara poi il trapezio con il puntalino anteriore Allegato 317921

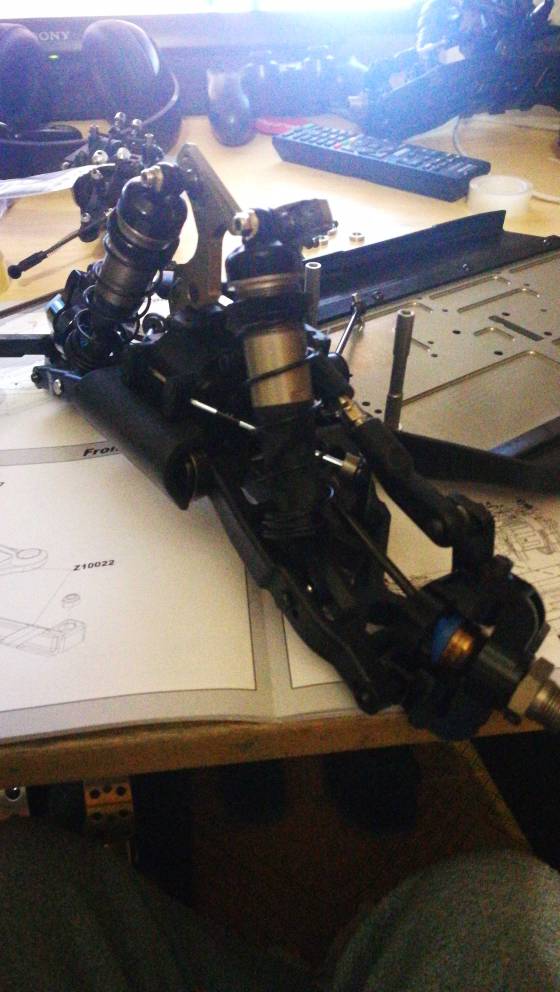

Si monta poi la cassa differenziale (con le sospensioni) anteriore tramite 6 viti:4 che fermano la cassa e il paraurti e 2 che fissano la piastrina FR (detta anche B)
Allegato 317922
Si fissa poi lo sterzo con il trapezio appena assemblato Allegato 317933
Si passa poi a montare il differenziale centrale e il posteriore Allegato 317943

Litto97 25-01-19 09:41 PM

4 allegato(i)

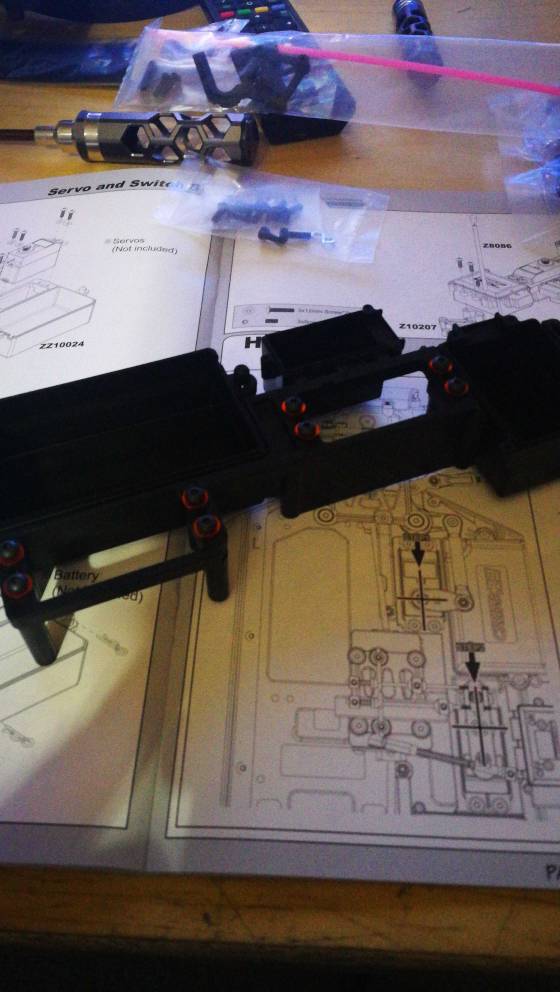

Si montano poi i servo sulla piastra radio (per adesso aspetto a montarli in quanto voglio far vedere la meccanica) Allegato 317944
Si avvitano poi i tappi per la ricevente, l'interruttore e la batteria, i primi due due tramite viti e l'ultima con due clip Allegato 317945

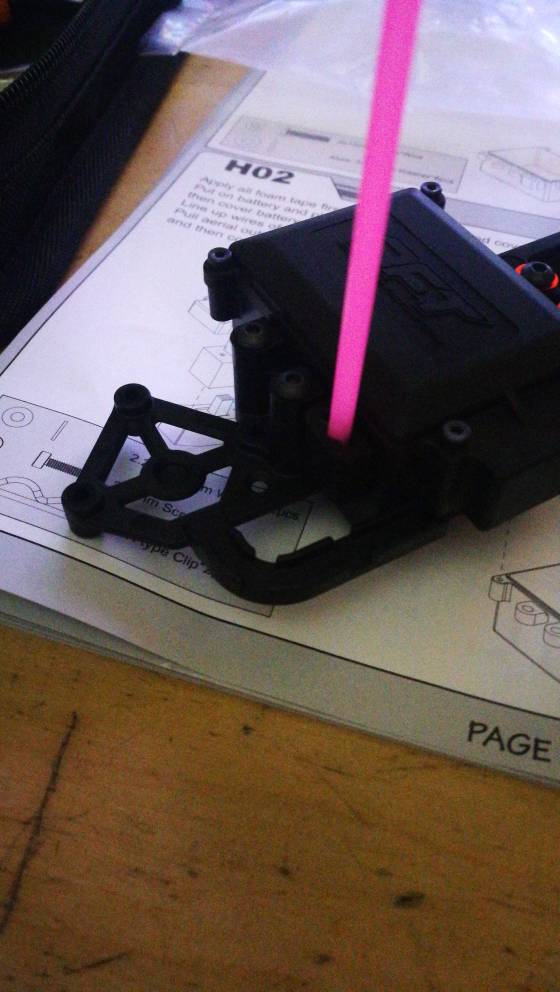

Si finisce montando il supporto transponder è l'antenna
Allegato 317946
È infine si monta il tutto sul telaio Allegato 317951

Litto97 25-01-19 09:47 PM

1 allegato(i)
Si fissa poi il serbatoio Allegato 317964

Litto97 25-01-19 09:55 PM

2 allegato(i)
Le fasi J partono con il montaggio della frizione e della campana ma la tralascio montando il supporto motore che essendo del tipo a sgancio rapido è composto da una parte inferiore e due spalline superiori Allegato 317970

E lo si monta sul telaio insieme al supporto dello scarico Allegato 317977
Ovviamente aspetto a montare anche il filtro dell'aria e i tubi miscela

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 25-01-19 10:22 PM

1 allegato(i)
Ultimo sacchetto il montaggio dell'alettone e della carrozzeria Allegato 318004

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net

Litto97 30-01-19 09:41 PM

1 allegato(i)
Eccola finita con il motore e l'elettronica installata Allegato 318518

Inviato con il mio VTR-L09 - Scarica l‘app del Forum di Modellismo.net
