Salve a tutti
Come ho fatto con la HotShot, voglio condividere con voi anche il montaggio di questa Plasma Edge II, su telaio TT02b.
[Wip] The Plasma Edge II-img_20200829_155107.jpg
Questa buggy era nella mia lista dei desideri da un bel pò, e finalmente sono riuscito a regalarmela con la scusa di far imparare al mio pargolo l’arte del pilotaggio radiocomandato

Un po di info.

[Wip] The Plasma Edge II-56971545-6ac2-40fc-abfd-489119d78c06-243-0000001709330340.jpg

Questo entusiasmante kit di montaggio per buggy 4WD R / C con trasmissione ad albero si chiama Plasma Edge II e include un elegante corpo in policarbonato e parti dell'ala posteriore. Gli adesivi di marcatura si aggiungono all'atmosfera vivace del modello, così come le ruote a stella gialla fluorescente e gli ammortizzatori a olio CVA bianchi. Il TT-02B è un telaio per buggy fuoristrada dedicato che offre assemblaggio e manutenzione senza problemi, nonché un'eccellente controllabilità.
E’ azionato da albero ed è forma di pattino. La sua configurazione utilizza sospensioni a doppio braccio oscillante indipendenti a 4 ruote con bracci lunghi, oltre a ammortizzatori a olio CVA bianchi, che conferiscono all'auto una manovrabilità sicura, mentre i bracci delle sospensioni sinistro / destro ed i montanti sono identici per facilitare il montaggio senza problemi. I cambi anteriore / posteriore includono differenziali a 4 ruote coniche per un funzionamento regolare e sono sigillati per garantire che la polvere non possa entrare. Il top può essere rimosso semplicemente allentando alcune viti, rendendo la manutenzione un gioco da ragazzi. È possibile applicare quattro diversi rapporti di trasmissione con l'uso di tre tipi di pignone venduti separatamente, consentendo di adattare le caratteristiche della configurazione dell'auto alle condizioni in qualsiasi momento.

Be!! Cosa si può volere di più.
(Fonte Tamiya.com)


Stay tuned
__________________
STAY TUNED

Ultima modifica di Rob72; 08-09-20 a 11:28 PM
Rob72 non è in linea   Rispondi quotando
Vecchio 08-09-20, 11:26 PM   #2
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Bene!! Iniziamo a vedere un po di roba.

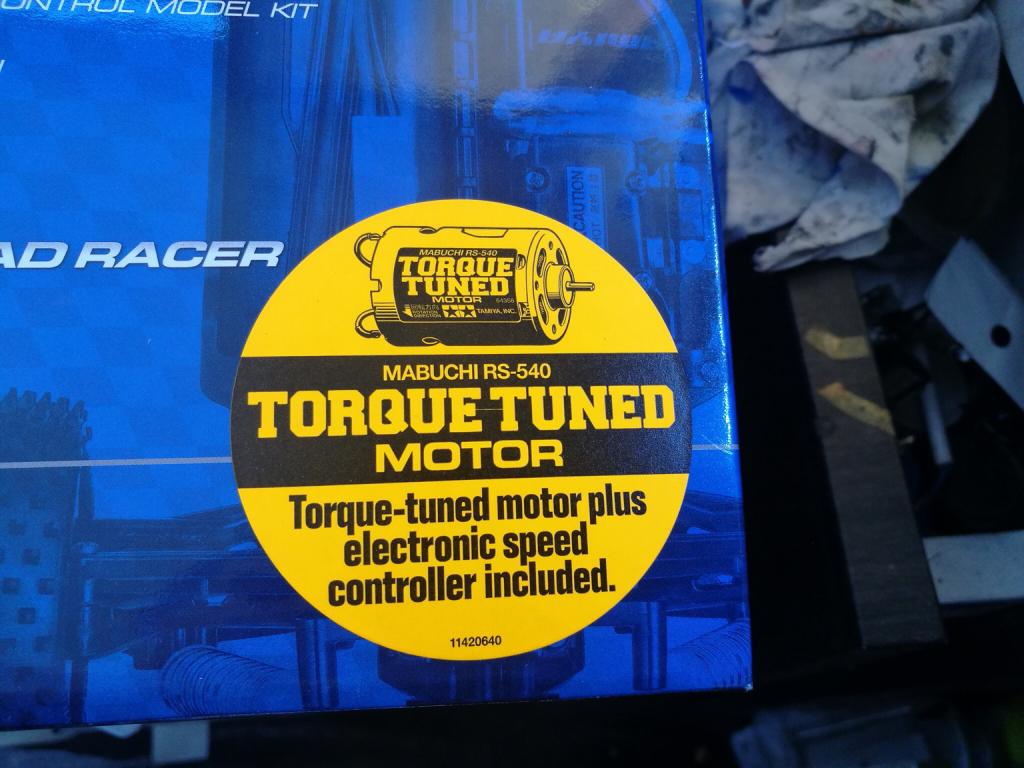

Intanto, cosa che mi fa piacere, è che nella scatola è incluso sia il regolatore, il classico TBLE02S con il quale possiamo montare anche un motore brushless. (Ovviamente non uno qualsiasi. Si deve tenere conto delle specifiche sia dell’ESC che del motore. Ma questo lo sapete già.) Sia il motore Torque Tuned (in pratica una lattina un pò più spinta).
[Wip] The Plasma Edge II-img_20200829_155118.jpg
Quindi apriamo la scatola;
[Wip] The Plasma Edge II-img_20200829_155212.jpg
la roba e messa un po alla rinfusa. Certo non è un classico come la HotShot, forse... Se si chiama Plasma Edge II, è possibile che ci sia una classica che si chiama Plasma Edge e basta. Magari montava un telaio legend. Quindi mi chiedo: perchè non fare una re relase? Sempre se la mia supposta (supposizione) sia giusta. Ad ogni modo qualcuno di voi ne saprà sicuramente di più, ed io son curioso.

Ma andiamo avanti

Gli adesivi bellissimi
[Wip] The Plasma Edge II-img_20200829_155223.jpg

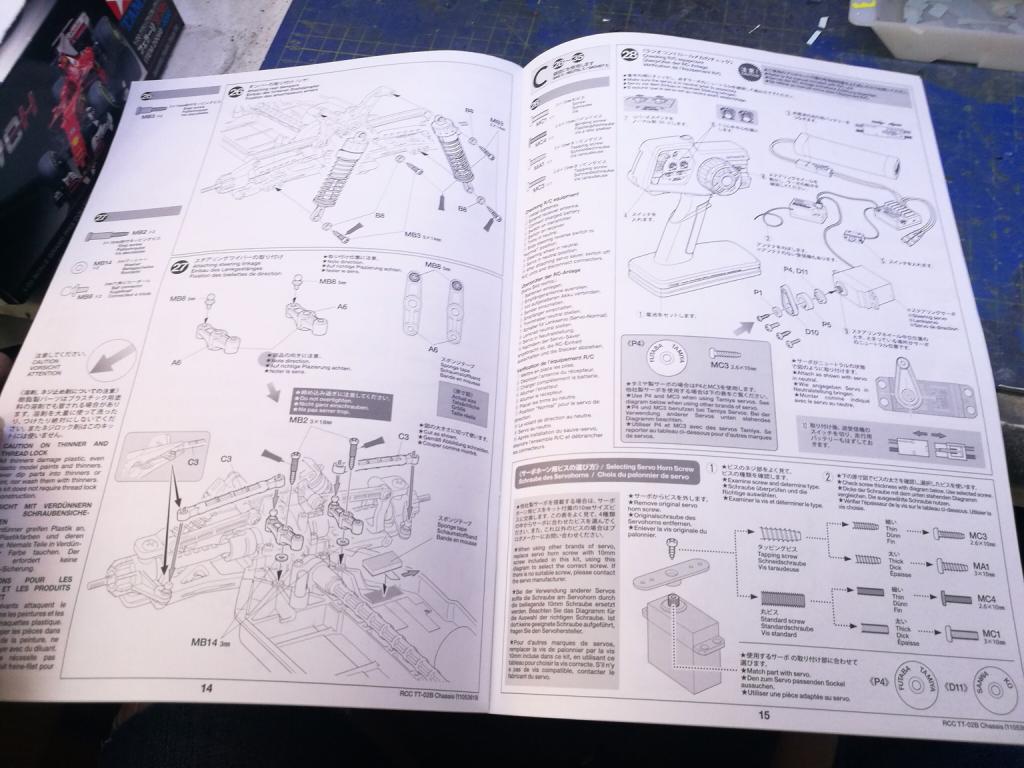

Il classico manuale
[Wip] The Plasma Edge II-img_20200829_155244.jpg
[Wip] The Plasma Edge II-img_20200829_155302.jpg

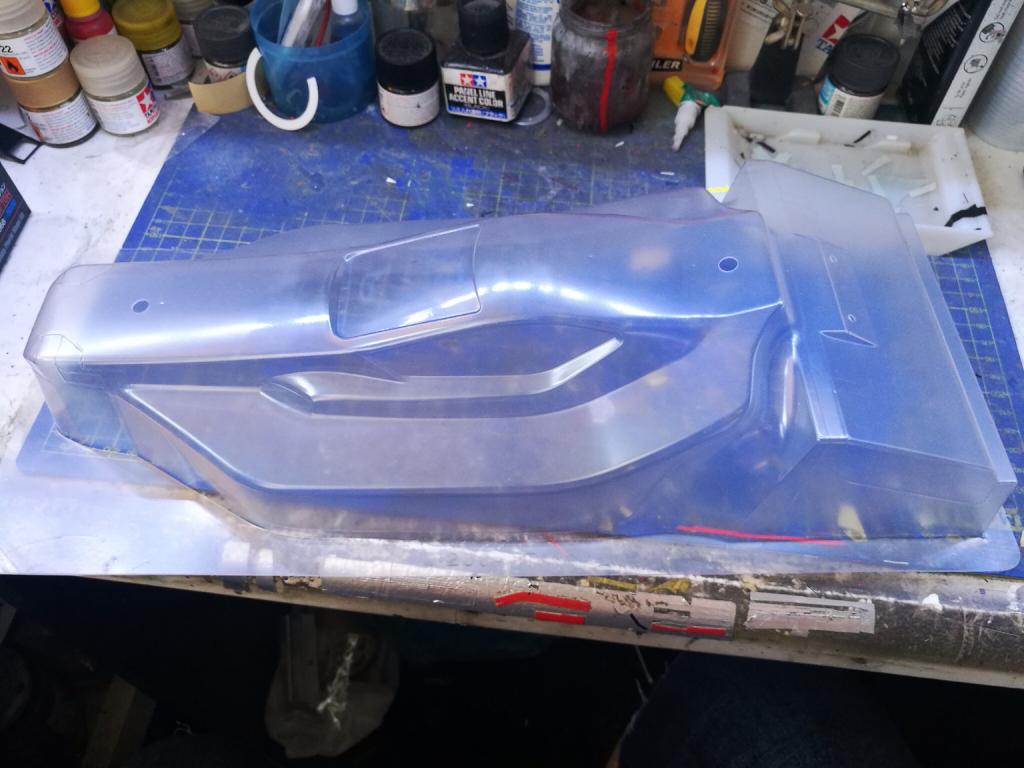

La carrozzeria
[Wip] The Plasma Edge II-img_20200829_155427.jpg

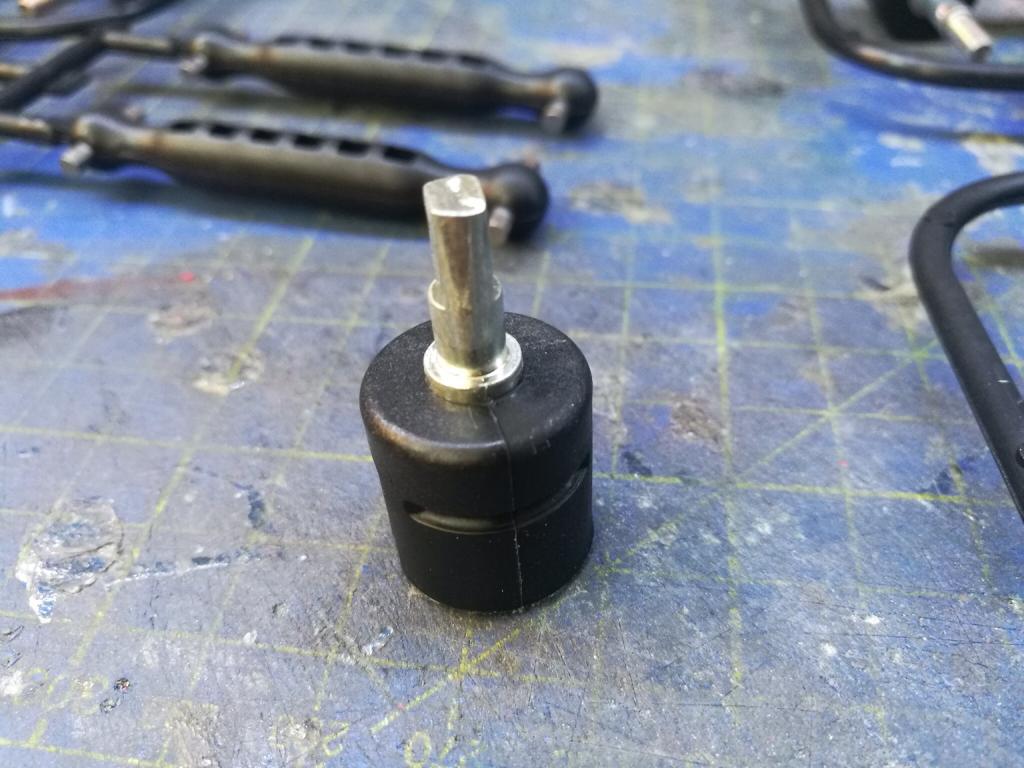

I bicchierini e i braccetti di trasmissione sono in plastica con perni in metallo
[Wip] The Plasma Edge II-img_20200829_155633.jpg
[Wip] The Plasma Edge II-img_20200829_155641.jpg
E qui sono rimasto un pò deluso perche mi aspettavo i classici biccherini e braccetti in metallo come al solito, vero è che è plastica rinforzata con fibra di vetro ( almeno dicono) però... bo!..
Va bene sicuramente ci sono degli hop up dedicati
Vedremo più in la’
Il telaio
[Wip] The Plasma Edge II-img_20200829_160042.jpg
Con inglobate le casse dei differenziali
[Wip] The Plasma Edge II-img_20200829_160047.jpg
[Wip] The Plasma Edge II-img_20200829_160053.jpg
Le stampate
[Wip] The Plasma Edge II-img_20200829_160120.jpg
[Wip] The Plasma Edge II-img_20200829_160212.jpg

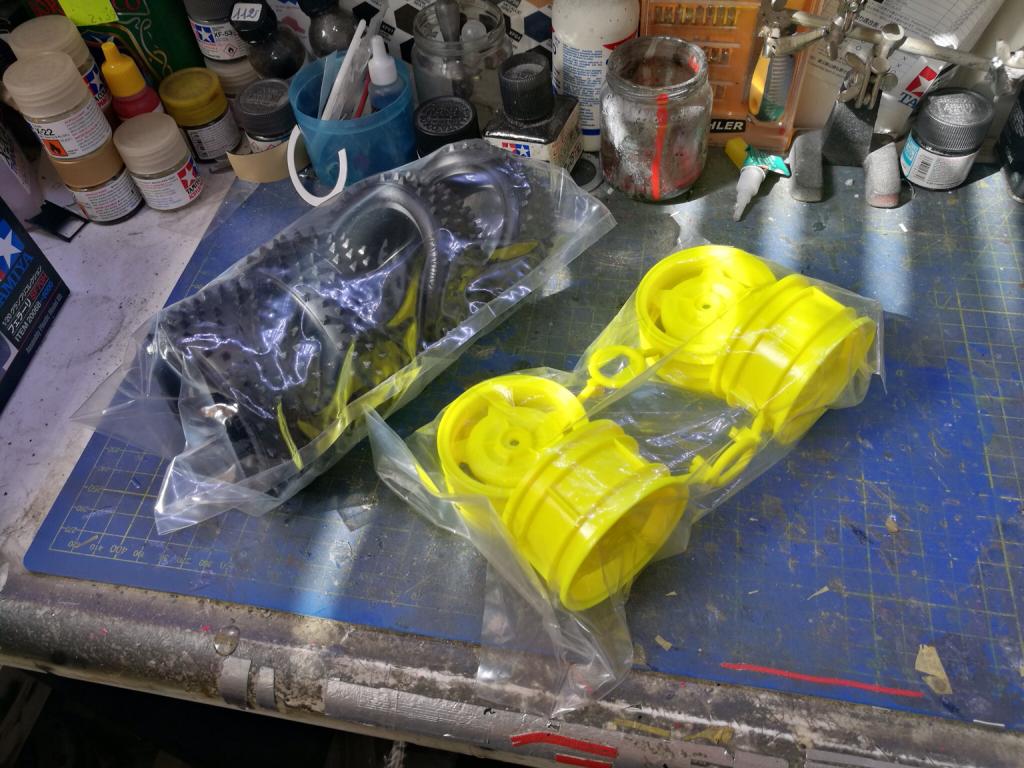

Le gomme e i cerchi
[Wip] The Plasma Edge II-img_20200829_160241.jpg
La busta della ferramenta
[Wip] The Plasma Edge II-img_20200829_160301.jpg
Apro la busta e mi accorgo che di ferramenta c’è nè ben poca.
A parte le viti non c’è nient’altro di metallo perchè anche gli ingranaggi dei differenziali sono in plastica (rinforzata con fibra di vetro pure quelli) altra delusione. Ci saranno anche quì degli altri hopup. Ma comunque.
[Wip] The Plasma Edge II-img_20200829_161036.jpg

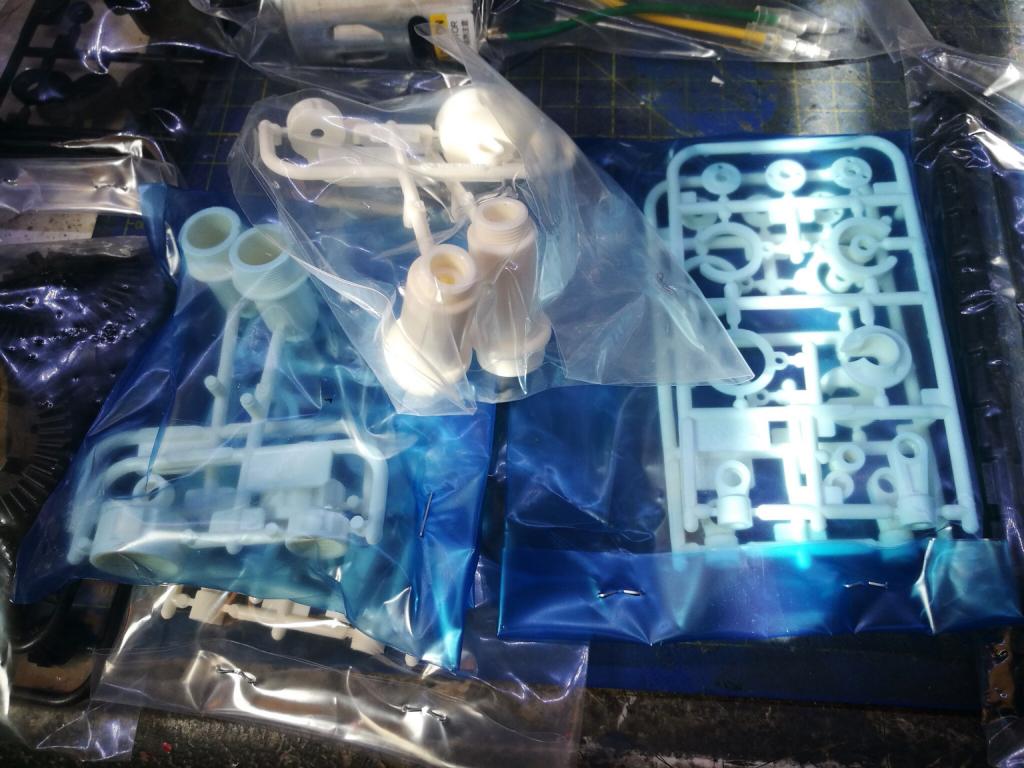

Gli ammortizzatori sono in plastica
[Wip] The Plasma Edge II-img_20200829_161040.jpg

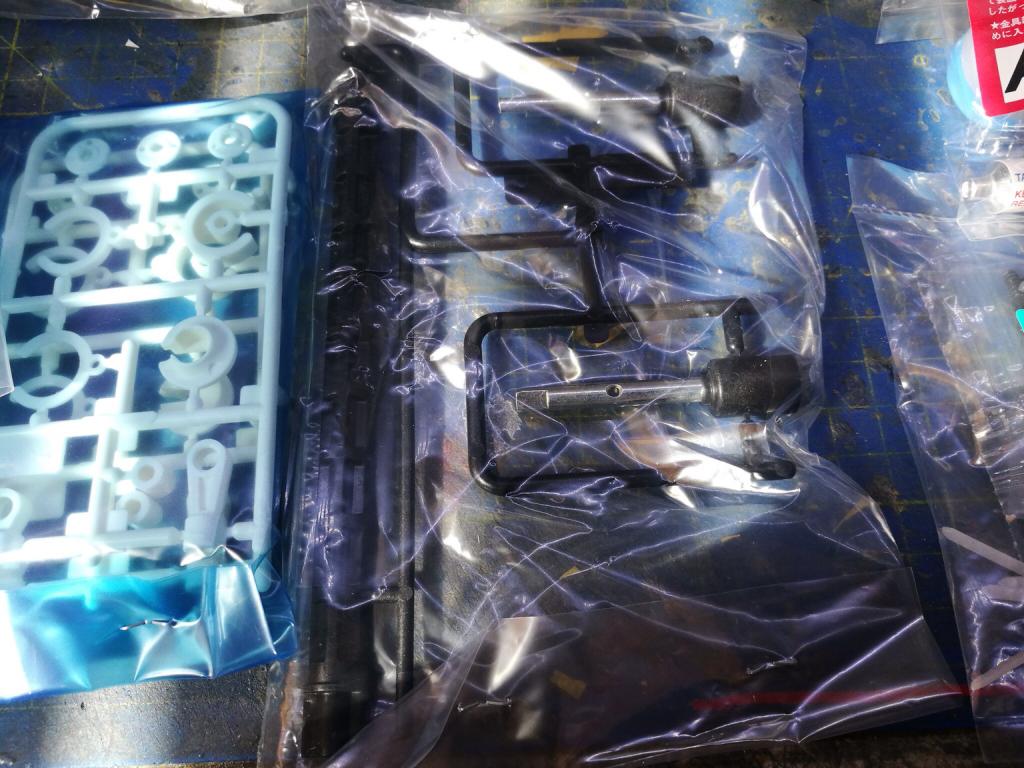

La trasmissione centrale sempre della stessa plastica riforzata
[Wip] The Plasma Edge II-img_20200829_161046.jpg
E finalmente le buste delle viti ed altri accessori
[Wip] The Plasma Edge II-img_20200829_161051.jpg
La busta delle solite boccole di plastica e rame
[Wip] The Plasma Edge II-img_20200829_161106.jpg

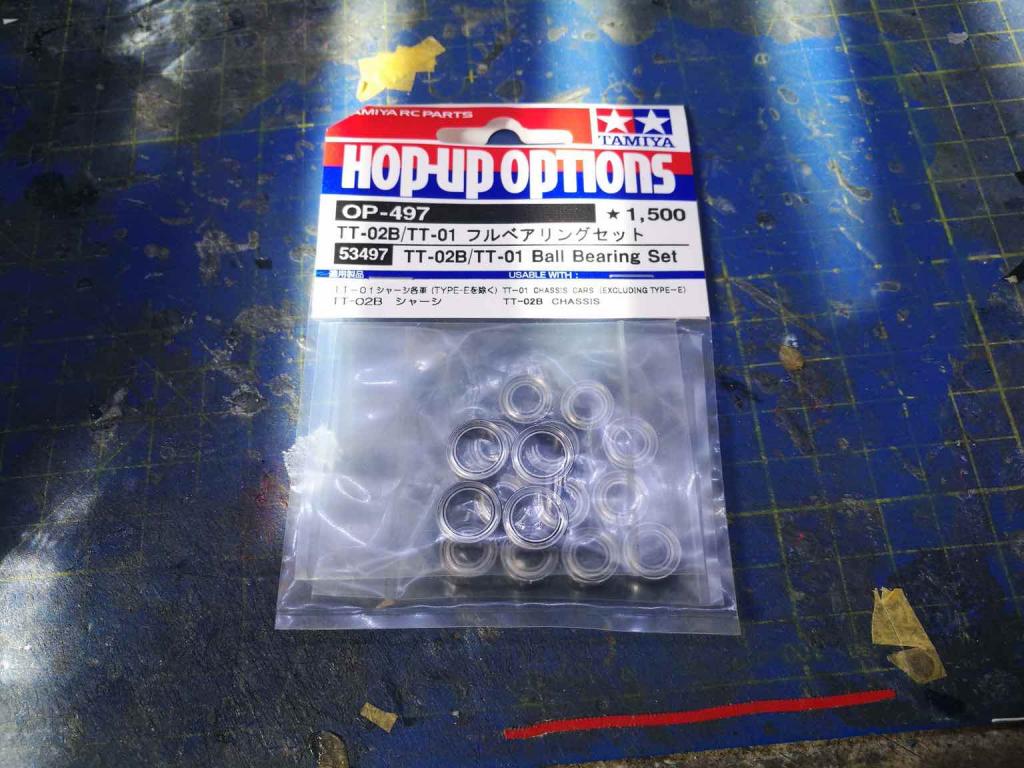

Che io prontamente sostituirò (almeno questi) con cuscinetti a sfere
[Wip] The Plasma Edge II-img_20200829_160442.jpg
Il regolatore lo conoscete
[Wip] The Plasma Edge II-img_20200829_161030.jpg

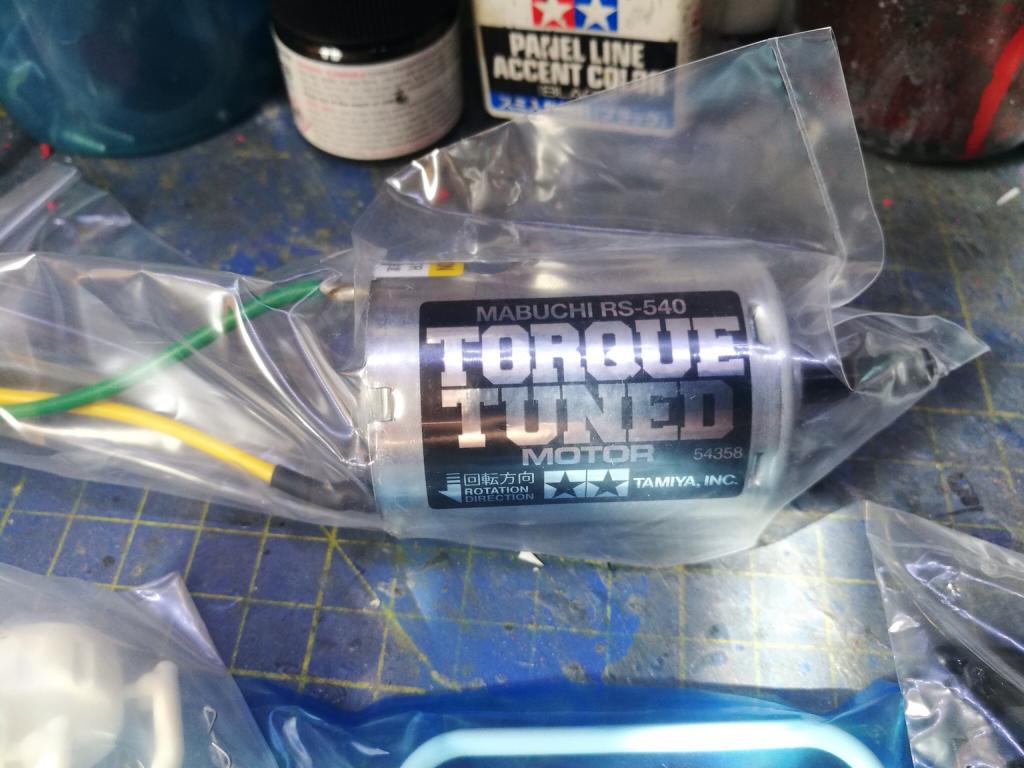

Ed arriviamo alla lattina spinta
[Wip] The Plasma Edge II-img_20200829_161118.jpg

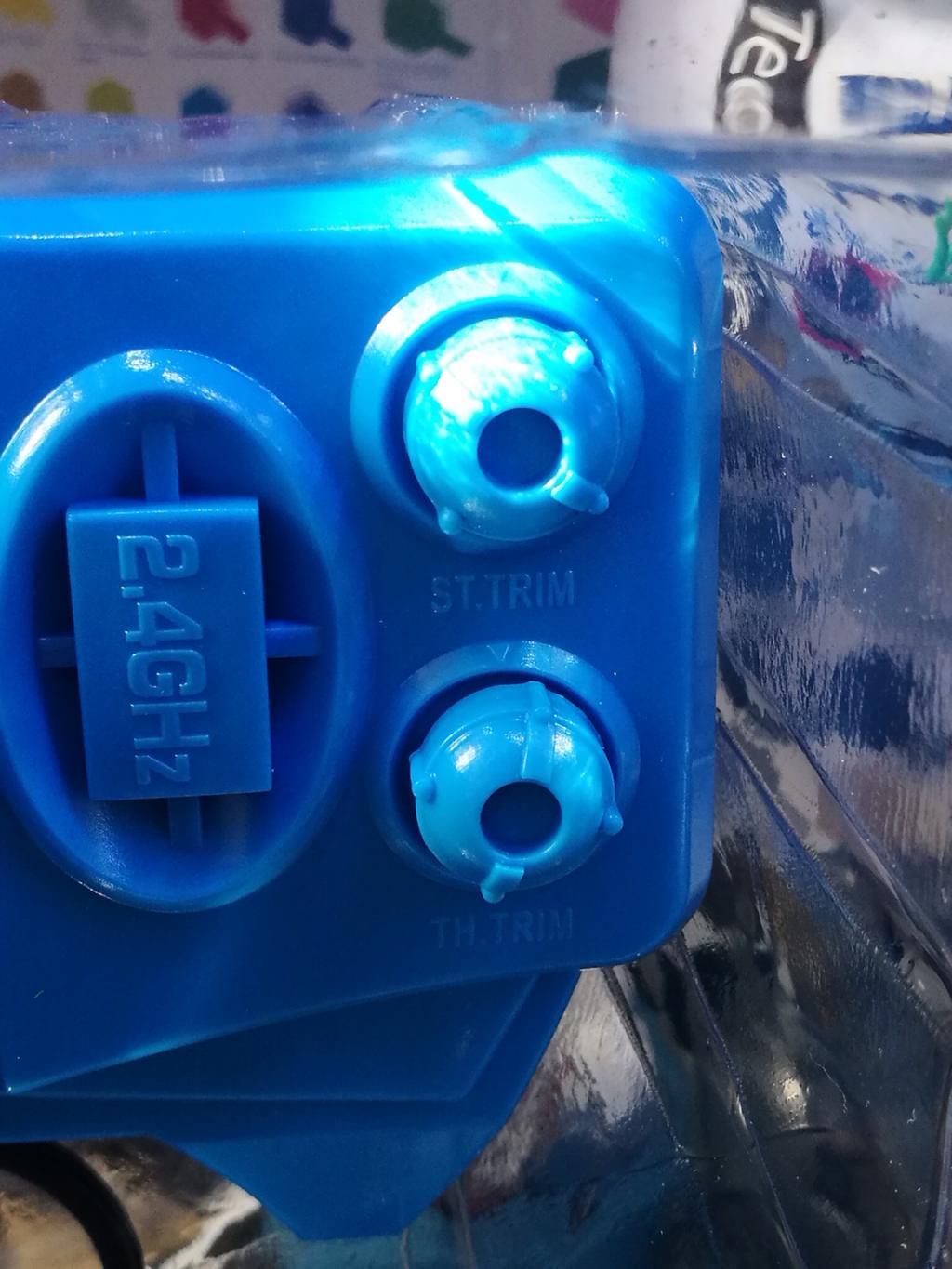

Il tutto verrà poi mosso da un apparato radio della Carson. Radio base 2,4 GHz ma con le principali funzioni
[Wip] The Plasma Edge II-img_20200829_160507.jpg
[Wip] The Plasma Edge II-img_20200829_160533.jpg
[Wip] The Plasma Edge II-img_20200829_160548.jpg
Il ricevitore
[Wip] The Plasma Edge II-img_20200829_160621.jpg

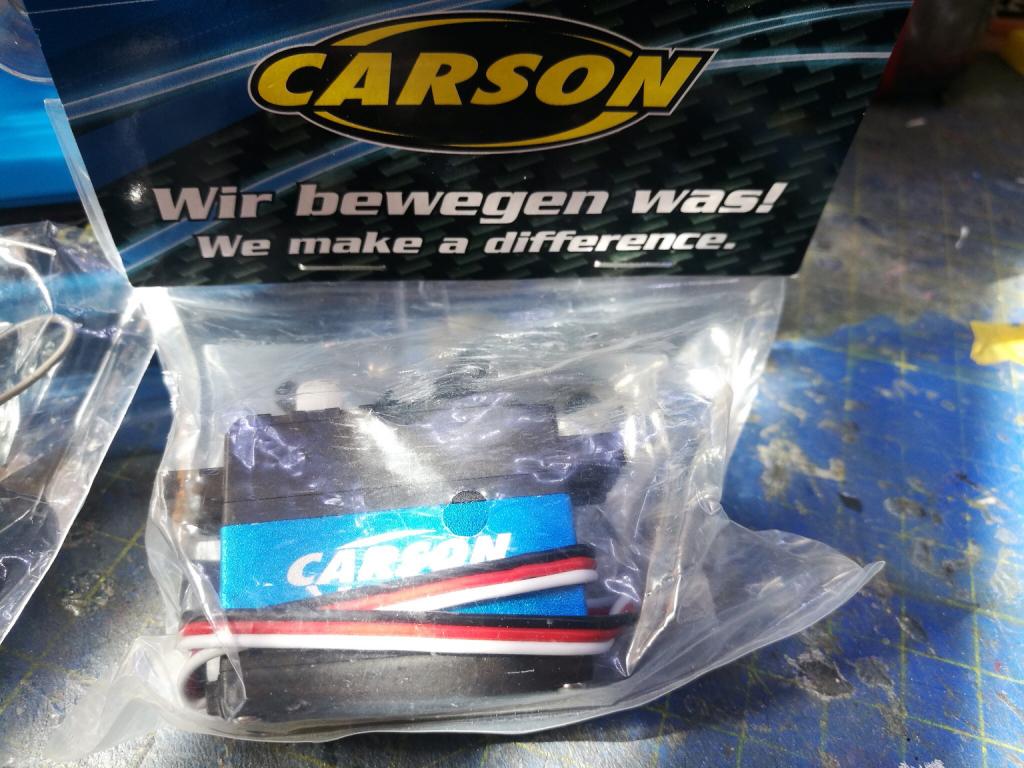

Ed un normale servo da 3Kg sempre della Carson giusto per restare in famiglia
[Wip] The Plasma Edge II-img_20200829_160617.jpg
Per adesso e tutto


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 09-09-20, 08:46 AM   #3
Utente Senior

L'avatar di nickthunder

Registrato dal: Feb 2008
residenza: Arcella, Polverara, Padova
Messaggi: 4,297
nickthunder è una brava persona!nickthunder è una brava persona!nickthunder è una brava persona!
predefinito

Che bello un altro wip!!

Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net
__________________
Ha da tornà peppone infantino!
I video delle mie scorribande --> https://www.youtube.com/user/agropiastrella
nickthunder non è in linea   Rispondi quotando
Vecchio 09-09-20, 07:32 PM   #4
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 7,124
mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!
predefinito

ciao Rob e buon lavoro. Plasma Edge (1, chiamiamolo così) codice 58399 è un modello del 2007 basato sul telaio DF-02. Se ho inteso bene prodotto fino al 2010.



La serie DF ebbe evoluzione 01 (ricordi la Top Force?) 02 (tra le tante, plasma edge e aero avante) e concluse con la 03 (Dark Impact e AvanteMKII).
A parte la DF01 direi niente su cui farci delle re-release...
Quella che hai tu riprende forme e colori dell'originale ma su telaio derivato dal TT02 da touring. Avevano fatto una versione più spinta chiamata TT02 MS e recuperando il manuale potresti risalire alle parti per le modifiche

__________________
Passati i 55, ho smesso di contarli

Ultima modifica di mastino; 09-09-20 a 08:15 PM
mastino non è in linea   Rispondi quotando
Vecchio 09-09-20, 08:18 PM   #5
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 7,124
mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!
predefinito

https://www.tamiya.com/english/rc/rcmanual/tt02bms.pdf

trovato
__________________
Passati i 55, ho smesso di contarli
mastino non è in linea   Rispondi quotando
Vecchio 09-09-20, 08:30 PM   #6
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Ciao Mastino a saperle tutte queste cosucce. Comunque ti ringrazio per aver fatto questa ricerca per me. E veramente molto utile. I differenziali, i cardani, i bicchierini ruote, e la trasmissione centrale saranno le parti che sostituirò di sicuro. Ma per adesso la monto da scatola per la gioia e l'impazienza del pargolo che non vede l'ora di guidarla.

Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 10-09-20, 07:59 PM   #7
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Bene ragazzi iniziamo!!

Step 1 la trasmissione centrale
[Wip] The Plasma Edge II-img_20200829_161918.jpg

Anche qui tutto in plastica. Le uniche parti di metallo sono i perni dei bicchierini e i cuscinetti (che tra l’altro sto mettendo io se no sarebbero state boccole di plastica pure quelle)
Ad ogni modo procediamo con il montaggio

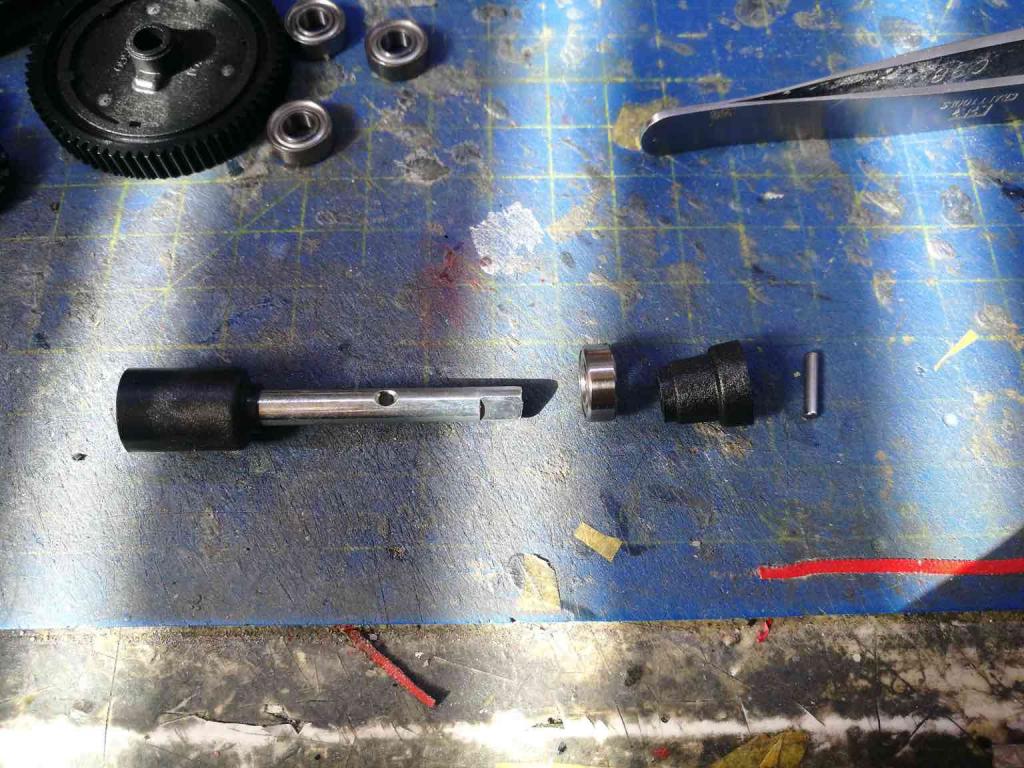

Inseriamo nel primo biccherino in ordine il cuscinetto poi il trascinatore
[Wip] The Plasma Edge II-img_20200829_162020.jpg
[Wip] The Plasma Edge II-img_20200829_162042.jpg

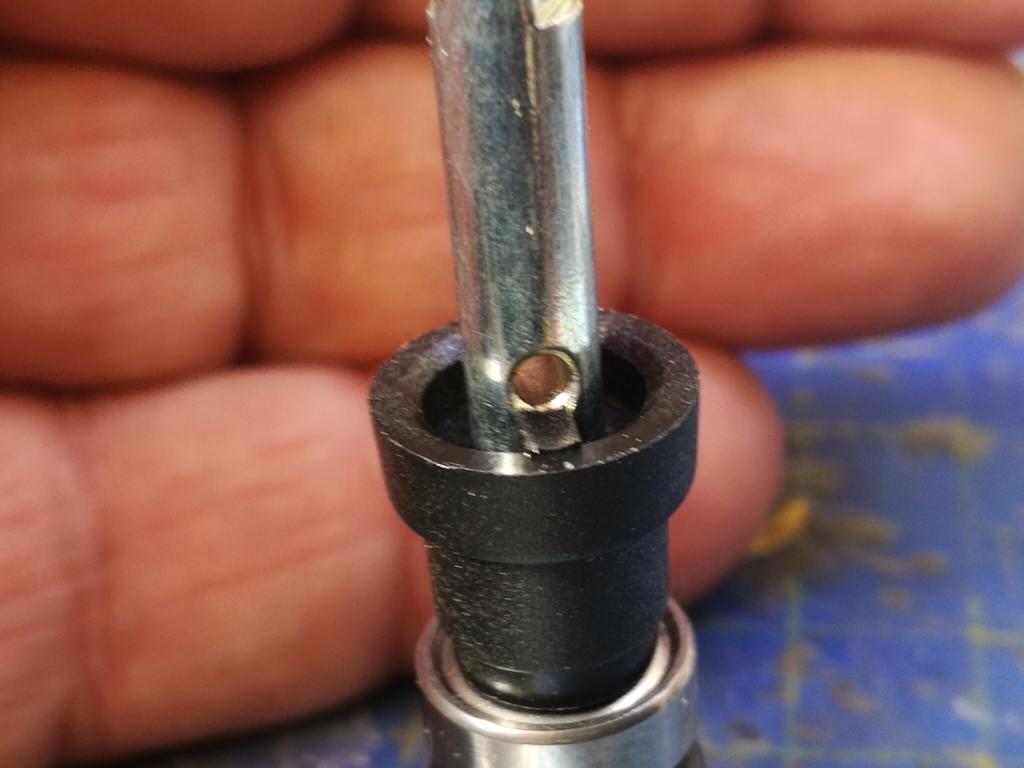

facciamo combaciare la parte stondata del trascinatore con il foro sul perno del biccherino
[Wip] The Plasma Edge II-img_20200829_162216.jpg
ed inseriamo il pin per bloccare il tutto
[Wip] The Plasma Edge II-img_20200829_162234.jpg
[Wip] The Plasma Edge II-img_20200829_162251.jpg
Passiamo alla corona
[Wip] The Plasma Edge II-img_20200829_162410.jpg
Come possiamo osservare, da un lato, c’è ricavata una cavità che taglia in due il foro centrale
[Wip] The Plasma Edge II-img_20200829_162418.jpg
Ovviamente, in questa cavità, va inserito il pin di prima
[Wip] The Plasma Edge II-img_20200829_162453.jpg
[Wip] The Plasma Edge II-img_20200829_162506.jpg
Risultato corona e biccherino
[Wip] The Plasma Edge II-img_20200829_162604.jpg
Ora giriamo il tutto dall’altro lato
[Wip] The Plasma Edge II-img_20200829_162627.jpg

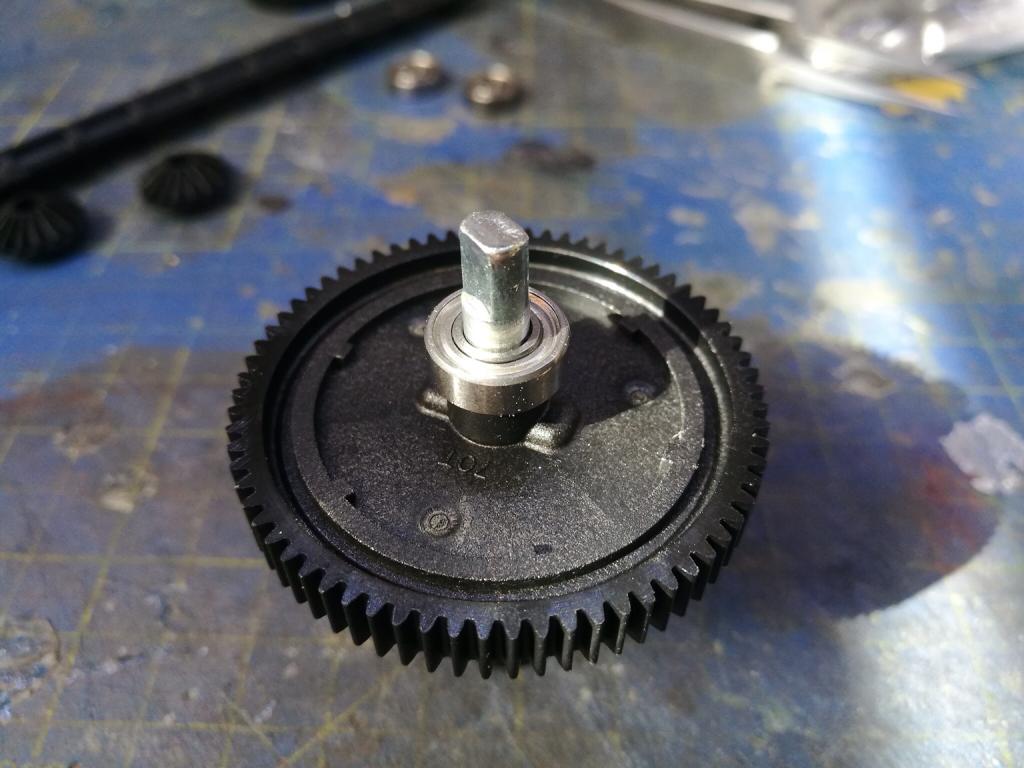

Ed inseriamo un altro cuscinetto e l’ngranaggio conico
[Wip] The Plasma Edge II-img_20200829_162643.jpg
[Wip] The Plasma Edge II-img_20200829_162727.jpg
[Wip] The Plasma Edge II-img_20200829_162739.jpg
Alberino della corona terminato
[Wip] The Plasma Edge II-img_20200829_162824.jpg
E questo è l’alberino principale che trasmetterà il moto del motore al resto della buggy
...


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 10-09-20, 08:08 PM   #8
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Altro lato.

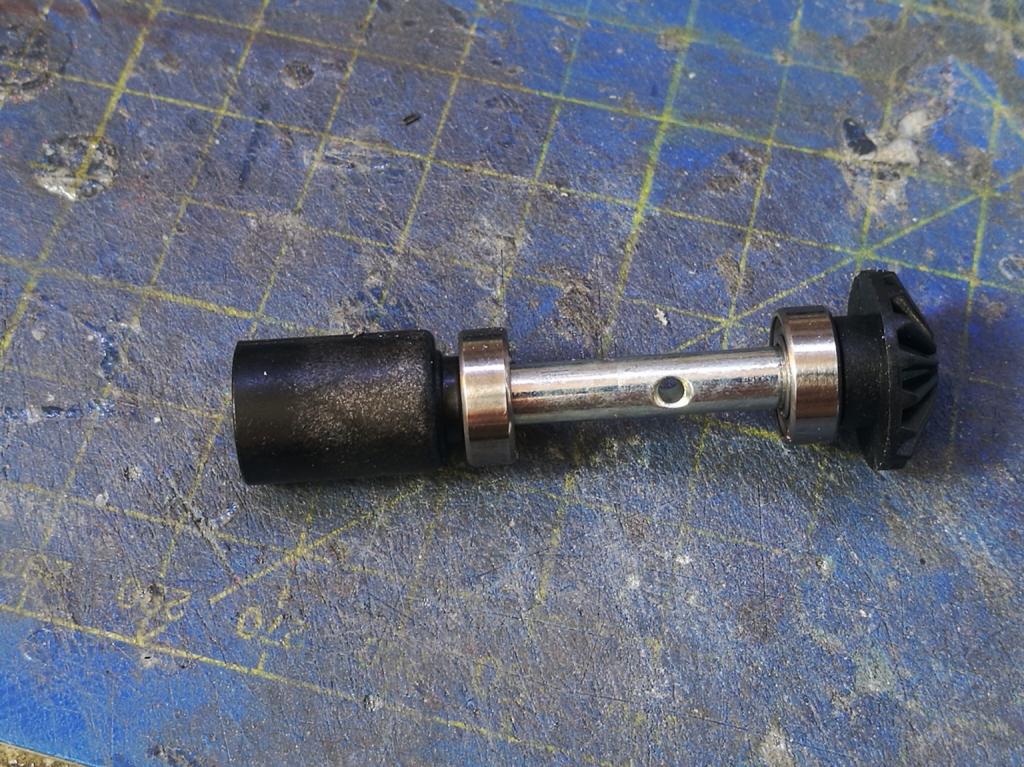

Inseriamo due cuscinetti e l’altro ingranaggio conico nell’altro biccherino
[Wip] The Plasma Edge II-img_20200829_162911.jpg
[Wip] The Plasma Edge II-img_20200829_162935.jpg

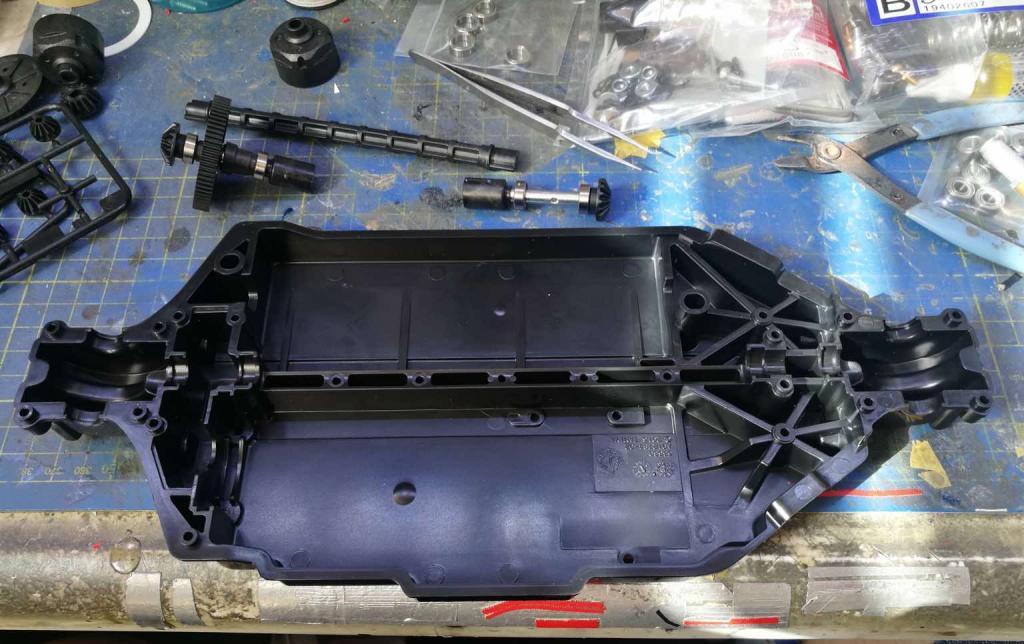

Recuperiamo l’albero centrale e passiamo all’inserimento in sede sul telaio
[Wip] The Plasma Edge II-img_20200829_163042.jpg
[Wip] The Plasma Edge II-img_20200829_191848.jpg
Individuiamo la sede del gearbox posteriore ed inseriamo l’alberino con la corona
[Wip] The Plasma Edge II-img_20200829_163156.jpg[Wip] The Plasma Edge II-img_20200829_163206.jpg
Inseriamo la trasmissione nel biccherino
[Wip] The Plasma Edge II-img_20200829_163225.jpg
[Wip] The Plasma Edge II-img_20200829_163232.jpg
Inseriamo l’altro biccherino sull’altro capo della trasmissione dopo di che lo adagiamo nella sua sede della gearbox anteriore
[Wip] The Plasma Edge II-img_20200829_163238.jpg
[Wip] The Plasma Edge II-img_20200829_163251.jpg
[Wip] The Plasma Edge II-img_20200829_163302.jpg
[Wip] The Plasma Edge II-img_20200829_163325.jpg
Step 1 completato
[Wip] The Plasma Edge II-img_20200829_163333.jpg
...


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 10-09-20, 08:37 PM   #9
Utente Senior

L'avatar di nickthunder

Registrato dal: Feb 2008
residenza: Arcella, Polverara, Padova
Messaggi: 4,297
nickthunder è una brava persona!nickthunder è una brava persona!nickthunder è una brava persona!
predefinito

Così com'è reggerebbe un brushless?

Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net
__________________
Ha da tornà peppone infantino!
I video delle mie scorribande --> https://www.youtube.com/user/agropiastrella
nickthunder non è in linea   Rispondi quotando
Vecchio 10-09-20, 08:55 PM   #10
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Secondo me no! Anche se al tatto l’albero sembra abbastanza tosto il problema sono i biccherini, che sono in plastica con il perno di metallo.
Se il perno, ruotando, scalda si staccherà sicuramente dal biccherino quindi niente alti regimi. Poi dipende dal motore. Dovrebbe essere equivalente a quello da scatola come specifiche (giri/minuto ecc.).
Considerazioni mie.


Inviato dal mio iPad utilizzando Forum
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 10-09-20, 09:44 PM   #11
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito [Wip] The Plasma Edge II

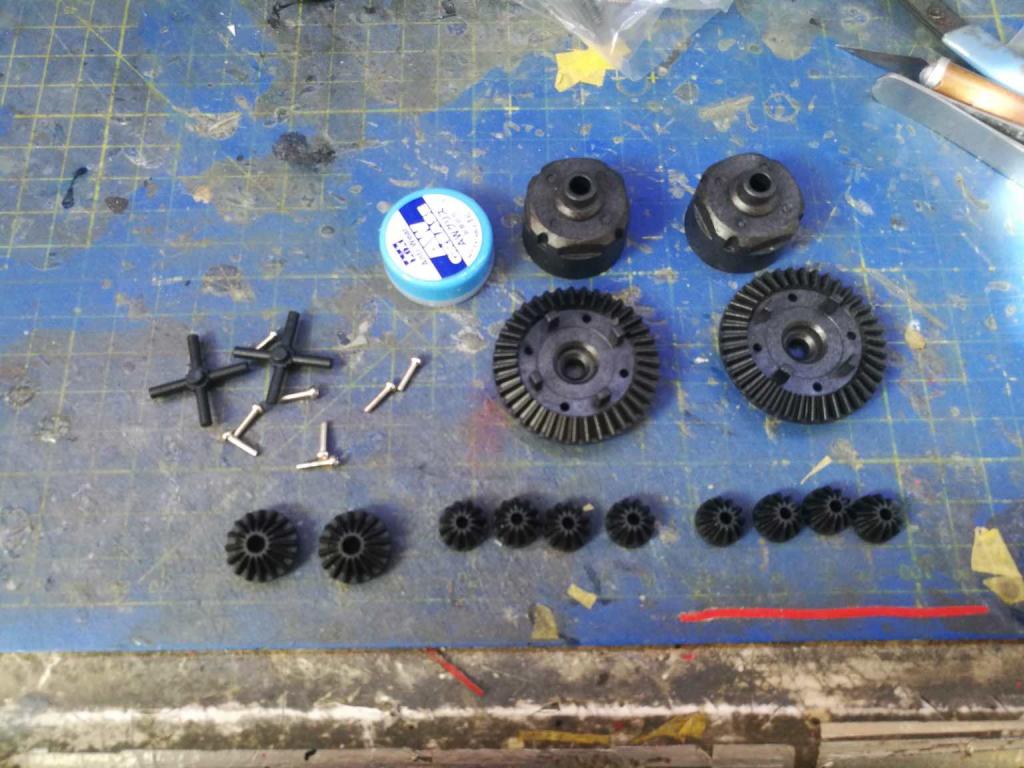

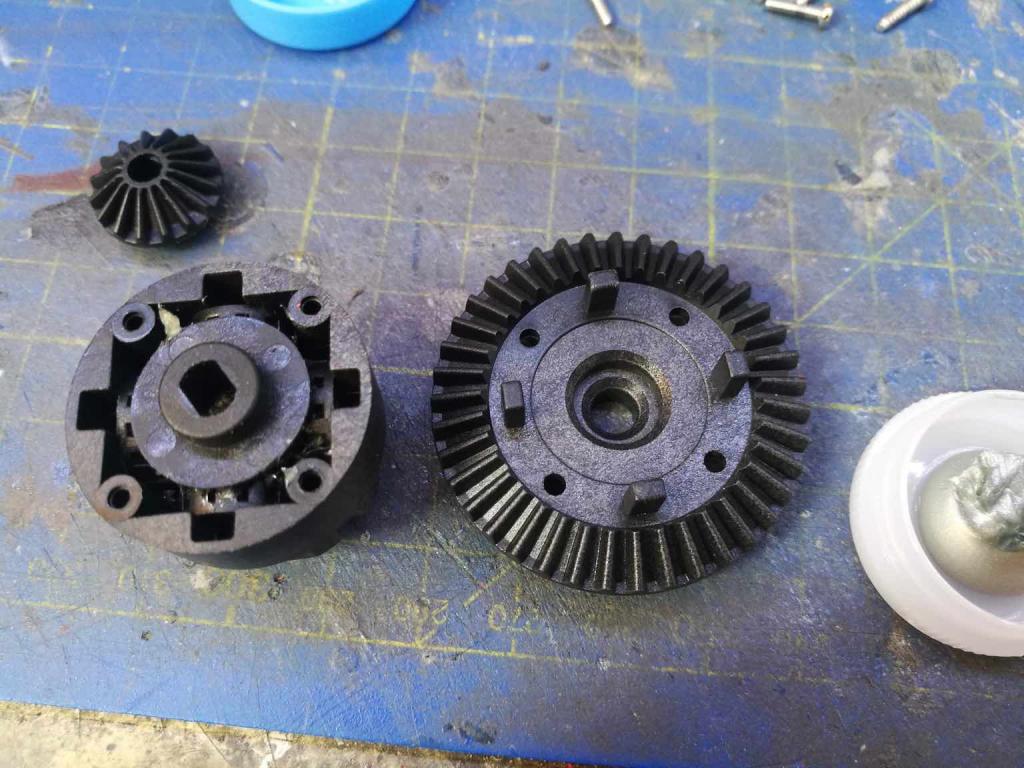

Step 2 i Differenziali
[Wip] The Plasma Edge II-img_20200829_165411.jpg
Mamma Tamiya ci fornisce un piccolo contenitore con del grasso anti usura
[Wip] The Plasma Edge II-img_20200910_210738.jpg
E giunto il momento di usarlo
Quindi andiamo ad ingrassare i pezzi del differenziale
Per cominciare ingrassiamo la croce dei quattro ingranaggi conici
[Wip] The Plasma Edge II-img_20200829_165812.jpg
Quindi inseriamo gli ingranaggi sulla croce
[Wip] The Plasma Edge II-img_20200829_165903.jpg
Inseriamo il conico dentro la cassa del differenziale e lo ingrassiamo
[Wip] The Plasma Edge II-img_20200829_170147.jpg
[Wip] The Plasma Edge II-img_20200829_170206.jpg
[Wip] The Plasma Edge II-img_20200829_170219.jpg
[Wip] The Plasma Edge II-img_20200829_170322.jpg
Mettiamo anche un po di grasso dietro il cono prima di inserirlo
[Wip] The Plasma Edge II-img_20200829_170201.jpg
Adesso inseriamo la croce
[Wip] The Plasma Edge II-img_20200829_170329.jpg
[Wip] The Plasma Edge II-img_20200829_170520.jpg
Ingrassiamo l’altro cono e lo inseriamo a testa in giù
[Wip] The Plasma Edge II-img_20200829_170937.jpg
[Wip] The Plasma Edge II-img_20200829_170954.jpg
Chiudiamo la cassa con il coperchio inserendo le quattro tacche allinerno dei quattro inviti della cassa
[Wip] The Plasma Edge II-img_20200829_171009.jpg
[Wip] The Plasma Edge II-img_20200829_171125.jpg
[Wip] The Plasma Edge II-img_20200829_171130.jpg
E blocchiamo il tutto con le apposite viti
[Wip] The Plasma Edge II-img_20200829_171411.jpg
Facciamo lo stesso anche per l’altro differenziale
[Wip] The Plasma Edge II-img_20200829_171925.jpg
Inserisco momentaneamente un biccherino per far girare gli ingranaggi interni e dare modo, così, al grasso di spalmarsi bene su di essi, ed avere un ingrassaggio uniforme. Contemporaneamente controlliamo che non vi siano impuntamenti strani, visti gli ingranaggi in plastica.
[Wip] The Plasma Edge II-img_20200829_171934.jpg
...


Stay tuned
__________________
STAY TUNED

Ultima modifica di Rob72; 10-09-20 a 09:47 PM
Rob72 non è in linea   Rispondi quotando
Vecchio 10-09-20, 09:51 PM   #12
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 3,182
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Quote:
Originariamente inviata da nickthunder Visualizza il messaggio
Così com'è reggerebbe un brushless?

Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net
Forse un 21,5 neanche troppo spinto

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
Litto97 non è in linea   Rispondi quotando
Vecchio 11-09-20, 09:28 AM   #13
Utente Senior

L'avatar di nickthunder

Registrato dal: Feb 2008
residenza: Arcella, Polverara, Padova
Messaggi: 4,297
nickthunder è una brava persona!nickthunder è una brava persona!nickthunder è una brava persona!
predefinito

Vedo che non ci sono guarnizioni. Quindi niente olio siliconico nei differenziali...

Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net
__________________
Ha da tornà peppone infantino!
I video delle mie scorribande --> https://www.youtube.com/user/agropiastrella
nickthunder non è in linea   Rispondi quotando
Vecchio 11-09-20, 10:46 AM   #14
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

I differenziali ad olio siliconico con ingranaggi in metallo sono optional. 28€urini ciascuno. Neanche la TT-02bms li monta da scatola

Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 11-09-20, 12:23 PM   #15
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 3,182
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Quote:
Originariamente inviata da nickthunder Visualizza il messaggio
Vedo che non ci sono guarnizioni. Quindi niente olio siliconico nei differenziali...

Inviato con il mio HUAWEI VNS-L31 - Scarica l‘app del Forum di Modellismo.net
Considera che il tt02 è una sorta di evoluzione del tt01 quindi plastica su plastica su plastica,cuscinetti neanche a parlarne e solo optional, geometrie fisse e niente olio nei differenziali

Se non vado errato il buggy ( o la versione ms) hanno gli ammo ad olio che tamiya chiama cva

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
Litto97 non è in linea   Rispondi quotando
Rispondi

Strumenti della discussione

Regole d'invio
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code è attivo
Le smilie sono attive
Il codice IMG è attivo
il codice HTML è disattivato
Trackbacks are attivo
Pingbacks are attivo
Refbacks are disattivato


Discussioni simili
Discussione Ha iniziato questa discussione Forum Risposte Ultimo messaggio
Motore Picco Xp VIRTUALE realizzato con Solid Edge! matteo23 Automodelli a scoppio Album fotografico 11 15-06-11 01:34 PM
TDK Trans-It Edge Flash Drive lippi Off Topic 2 30-12-09 01:05 PM
help art-tech edge mikymichele Aeromodelli Volo motore elettrico 3 02-02-09 10:07 PM
Ragged Edge Design:'Lucky Strike'/Honda NSR250 desmo16 Statico - Kits, Info e Varie 2 19-02-06 05:03 PM
Ragged Edge Design:'Lucky Strike'/Honda NSR250 desmo16 Statico - Kits, Info e Varie 0 19-02-06 01:09 PM


Tutti gli orari sono GMT +2. Attualmente sono le 06:23 AM.


Chi Siamo | Pubblicità | Scambio banner | Disclaimer | Regolamento | P.IVA 00319251203
Disponibile su App Store Disponibile su Google Play
