Vecchio 11-09-20, 05:31 PM   #16
Utente Senior

L'avatar di mastino

Registrato dal: Jan 2002
Messaggi: 7,124
mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!mastino è un nome conosciuto a tutti!
predefinito

Dalla foto si direbbero CVA anche questi
mastino non è in linea   Rispondi quotando
Vecchio 11-09-20, 06:42 PM   #17
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito [Wip] The Plasma Edge II

Confermo!! Sono CVA pure questi, però hanno l’asse con il piattello in un unico blocco e i serbatoi sono in plastica bianca. La BMS invece monta sempre CVA ma conserbatoi in plastica gialla,ed i pistoncini hanno i classici piattelli in plastica forati che si montano con i fermagli
[Wip] The Plasma Edge II-img_20200911_183420.jpg


Stay tuned
__________________
STAY TUNED

Ultima modifica di Rob72; 11-09-20 a 06:44 PM
Rob72 non è in linea   Rispondi quotando
Vecchio 11-09-20, 06:55 PM   #18
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Ma andiamo avanti(e)

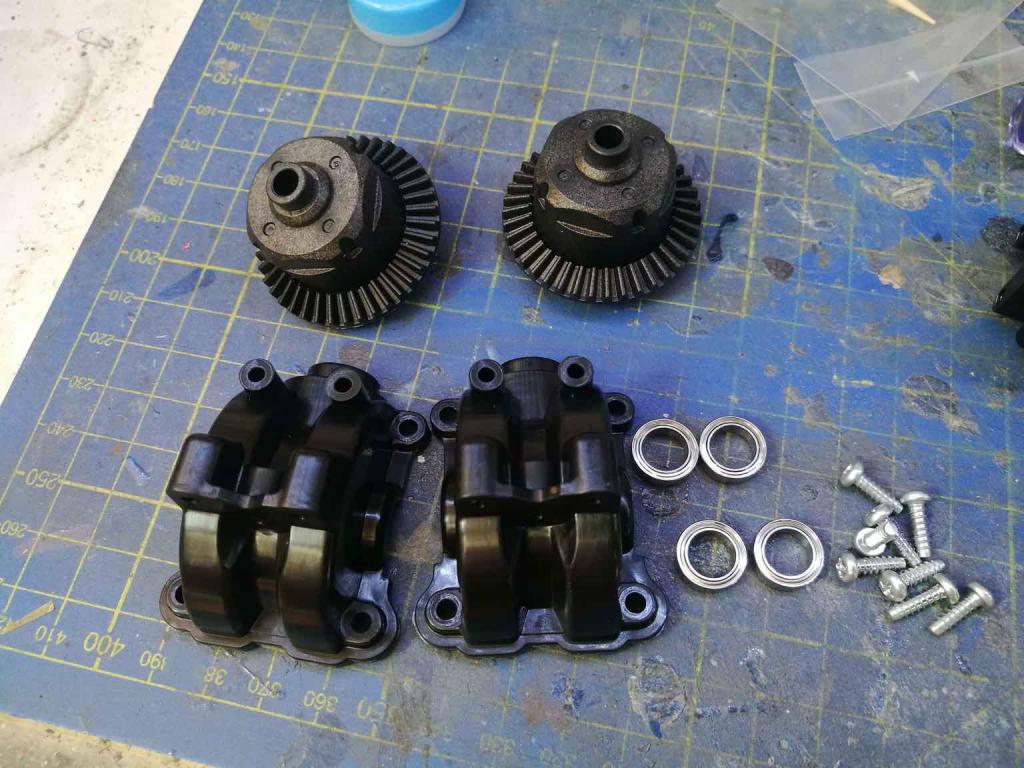

Step 3 Montaggio dei differenziali sul telaio.
[Wip] The Plasma Edge II-img_20200829_172411.jpg
A questo punto possiamo inserire i differenziali nelle rispettive gearbox.
I differenziali sono identici, quindi non c’è differenza tra i due.

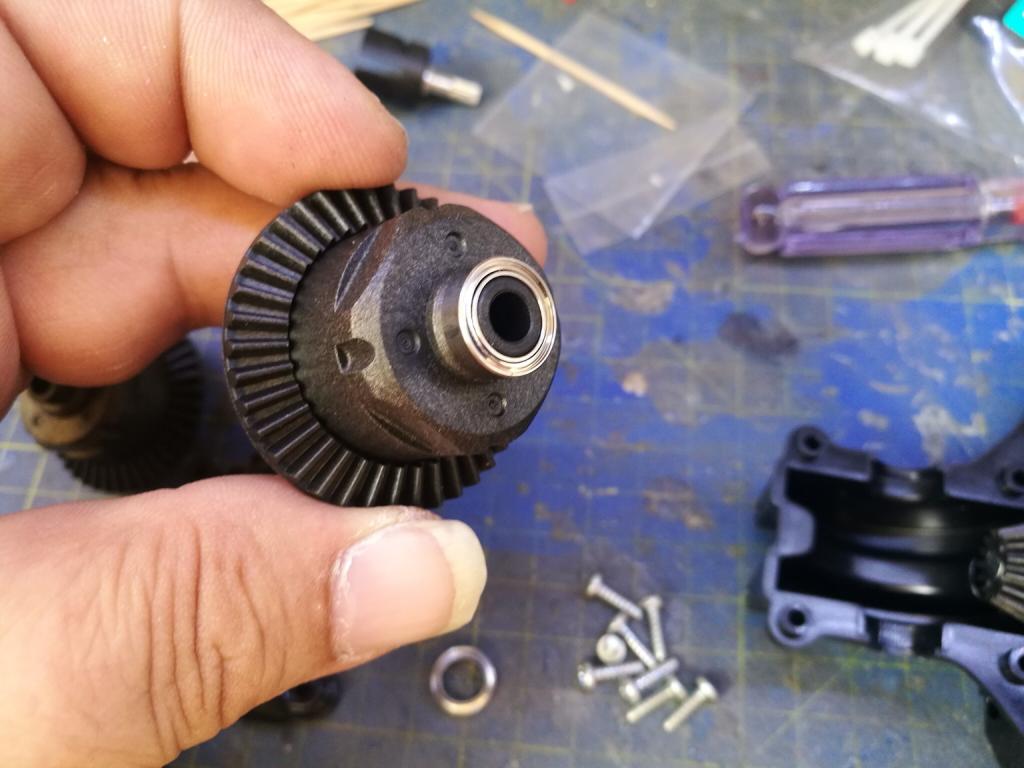

Prima cosa inseriamo due cuscinetti sul differenziale (uno per lato)
[Wip] The Plasma Edge II-img_20200829_172453.jpg
[Wip] The Plasma Edge II-img_20200829_172458.jpg

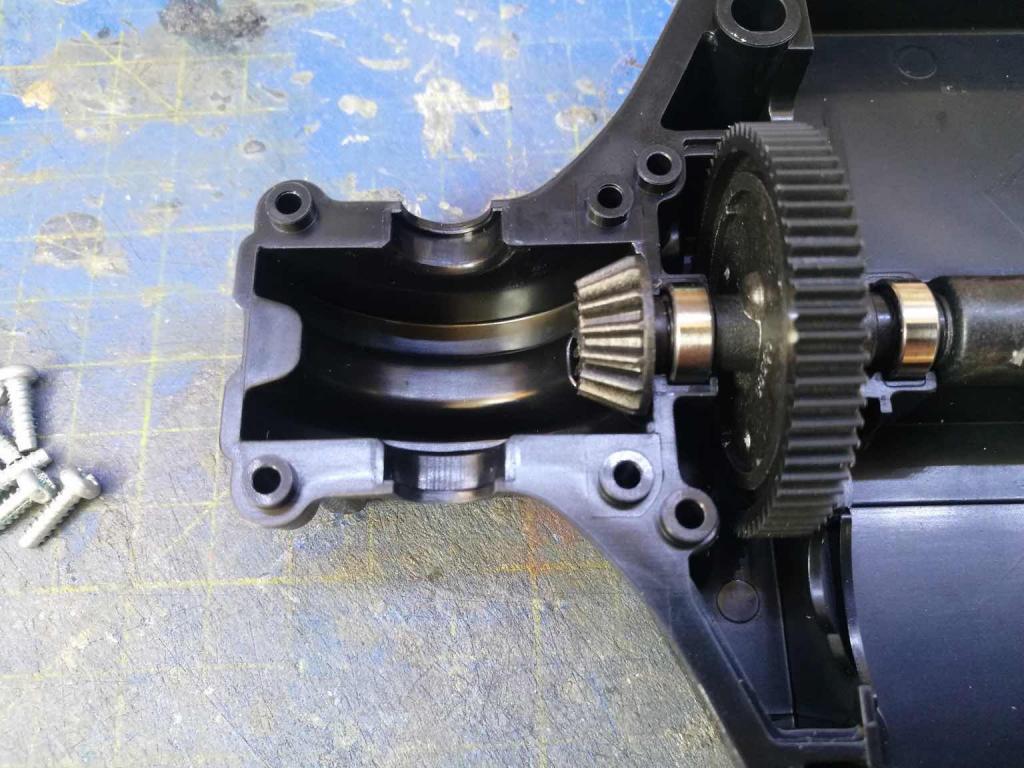

Quindi adagiamolo in sede e lo ingrassiamo per bene
[Wip] The Plasma Edge II-img_20200829_172417.jpg
[Wip] The Plasma Edge II-img_20200829_172720.jpg

Chiudiamo la gearbox con le apposite viti
(Manca la foto con le viti messe)
[Wip] The Plasma Edge II-img_20200829_172739.jpg
[Wip] The Plasma Edge II-img_20200829_172748.jpg
Stessa cosa con quello anteriore
[Wip] The Plasma Edge II-img_20200829_173054.jpg
[Wip] The Plasma Edge II-img_20200829_173214.jpg
[Wip] The Plasma Edge II-img_20200829_173223.jpg
(Purtoppo anche quì manca la foto della gearbox chiusa
ho scordato di farla)

...


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 14-09-20, 12:54 AM   #19
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Step4 la lattina un pò più spinta
Siamo arrivati al motore
[Wip] The Plasma Edge II-img_20200829_173922.jpg
Il Torque Tuned, appena appena più spinto della classica lattina, non mi dispiace proprio, anzi, per far divertire il pargolo, e più che sufficente.
Andiamo al montaggio
[Wip] The Plasma Edge II-img_20200829_175430.jpg
Per primo inseriamo la protezione in cartoncino plastificato, facendo combaciare i fori con quelli del motore
[Wip] The Plasma Edge II-img_20200829_175458.jpg
Ora facciamo attenzione. Il supporto motore da la possibilità di montare diverse misure di pignone.
Basta solo montarlo sul motore usando i fori giusti.
I nostri fori, da istruzioni, sono il n°17 e la seconda vite va sul foro opposto sulla stessa diagonale
[Wip] The Plasma Edge II-img_20200829_175527.jpg
[Wip] The Plasma Edge II-img_20200829_175511.jpg
Una volta individuati i fori del supporto, possiamo montarlo sul motore con le sue viti
[Wip] The Plasma Edge II-img_20200829_175622.jpg
Ora giriamo l’asse del motore ed induviduimo la faccia piatta
[Wip] The Plasma Edge II-img_20200829_175754.jpg
Sul lato piatto va avvitato il grano del pignone a 10 mm totali dal supporto
[Wip] The Plasma Edge II-img_20200829_175943.jpg
[Wip] The Plasma Edge II-img_20200829_180504.jpg
Motore pronto per il montaggio.
[Wip] The Plasma Edge II-img_20200829_180536.jpg


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 15-09-20, 07:04 PM   #20
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Salve ragazzi, pronti per proseguire?
Bene! Non perdiamo altro tempo
Step 5 montaggio del motore
Come possiamo vedere dalla foto
[Wip] The Plasma Edge II-img_20200829_180626.jpg
Il supporto motore, oltre ad avere i fori per le viti sulla parte bassa e anche sagomato e dovrà essere incastrato nella sua sede
[Wip] The Plasma Edge II-img_20200829_180603.jpg
Quindi inseriamolo rispettando gli incastri
[Wip] The Plasma Edge II-img_20200829_180653.jpg
[Wip] The Plasma Edge II-img_20200829_180733.jpg
[Wip] The Plasma Edge II-img_20200829_180748.jpg
Ingrassiamo per bene corona e pignone con il grasso contenuto nel piccolo tubetto fornito
[Wip] The Plasma Edge II-img_20200829_181910.jpg
Dopo di che chiudiamo la cassa ingranaggi con il suo coperchio
[Wip] The Plasma Edge II-img_20200829_181926.jpg
[Wip] The Plasma Edge II-img_20200829_182508.jpg
[Wip] The Plasma Edge II-img_20200829_182717.jpg
Ruotiamo ora il telaio da sotto e mettiamo le due viti per bloccare definitivamente il supporto del motore
[Wip] The Plasma Edge II-img_20200829_183518.jpg
[Wip] The Plasma Edge II-img_20200829_183557.jpg





Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 15-09-20, 08:54 PM   #21
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 3,182
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Per caso stai utilizzando il pignone originale tamiya?

Inoltre non so quanto mi fiderei ad ingrassare corona e pignone ma mi sa che è abitudine con modelli con gli ingranaggi scoperti

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
Litto97 ora è in linea   Rispondi quotando
Vecchio 15-09-20, 10:14 PM   #22
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da Litto97 Visualizza il messaggio
Per caso stai utilizzando il pignone originale tamiya?

Inoltre non so quanto mi fiderei ad ingrassare corona e pignone ma mi sa che è abitudine con modelli con gli ingranaggi scoperti

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net


Ciao litto, si il pignone e l’originale tamiya, non ne ho altri. Una volta ne ero fornito sia di pignoni che altri ricambi ma stiamo parlando ormai di vent’anni fa. Avevo una bella cassetta e una bella dotazione, specialmente nel periodo quando correvo con le TA-02 e TA-03 trazione anteriore
Se non va bene ne procurerò qualche altro magari qualitativamente migliore devo solo vedere che modulo è. Per qunto riguarda l’ingrassaggio credo sia normale ridurre al minimo l’attrito. E poi girandola a mano risulta bella libera e liscia. Ovviavente da provare con il motore.


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 15-09-20, 10:18 PM   #23
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

E ora continuiamo

Step 6 mntaggio colonnine per fermabatteria
[Wip] The Plasma Edge II-img_20200829_183142.jpg
Step veloce
Inseriamo le due colonnine, una allanteriore ed una al posteriore, negli appositi fori
[Wip] The Plasma Edge II-img_20200829_183212.jpg
[Wip] The Plasma Edge II-img_20200829_183216.jpg
[Wip] The Plasma Edge II-img_20200829_183225.jpg
Seguire l’orientamento dato dalle istruzioni e avvitarle da sotto il telaio con le apposite viti
[Wip] The Plasma Edge II-img_20200829_183248.jpg
[Wip] The Plasma Edge II-img_20200829_183344.jpg
[Wip] The Plasma Edge II-img_20200829_183513.jpg


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 15-09-20, 10:29 PM   #24
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Step 7 braccetti oscillanti posteriori
[Wip] The Plasma Edge II-img_20200829_184410.jpg

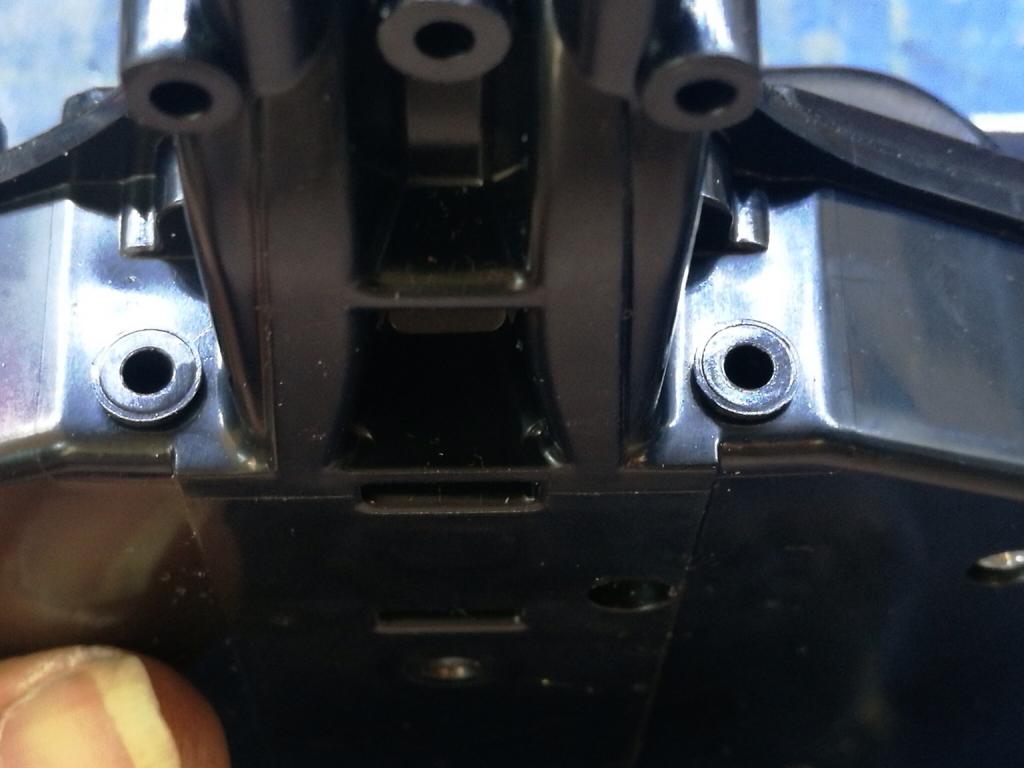

Cominciamo con l’inserire le due boccolette di plastica nelle sedi sul telaio
[Wip] The Plasma Edge II-img_20200829_184425.jpg
[Wip] The Plasma Edge II-img_20200829_184442.jpg
[Wip] The Plasma Edge II-img_20200829_184458.jpg

Montiamo il supporto della staffa a U sulla gearbox posteriore
[Wip] The Plasma Edge II-img_20200829_184528.jpg
[Wip] The Plasma Edge II-img_20200829_184521.jpg
[Wip] The Plasma Edge II-img_20200829_184538.jpg
[Wip] The Plasma Edge II-img_20200829_184739.jpg

Inseriamo la staffa a U dentro il supporto facendone fuoriuscire solo le punte
[Wip] The Plasma Edge II-img_20200829_184751.jpg
[Wip] The Plasma Edge II-img_20200829_184813.jpg

Inseriamo i braccetti nelle loro sedi e blocchiamoli spingendo la staffa a U fino in fondo alle boccole che abbiamo inserito prima
[Wip] The Plasma Edge II-img_20200829_184855.jpg
[Wip] The Plasma Edge II-img_20200829_184939.jpg

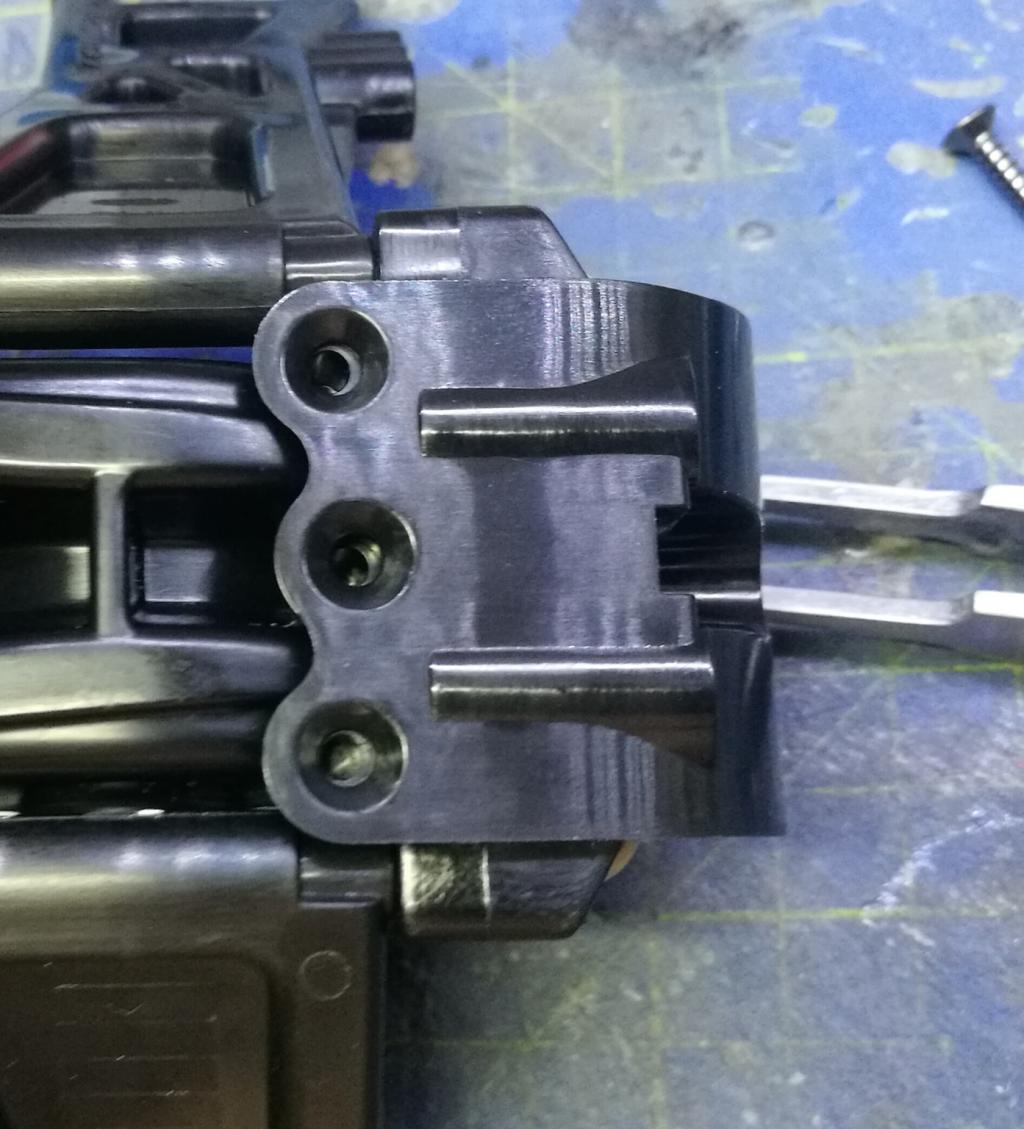

Blocchiamo la staffa montando il piccolo paraurti posteriore
[Wip] The Plasma Edge II-img_20200829_184957.jpg
[Wip] The Plasma Edge II-img_20200829_185002.jpg
[Wip] The Plasma Edge II-img_20200830_135650.jpg
[Wip] The Plasma Edge II-img_20200830_135715.jpg



Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 15-09-20, 10:49 PM   #25
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Step 8 braccetti oscillanti anteriori
[Wip] The Plasma Edge II-img_20200830_135749.jpg
Montiamo per primo il supporto che funge anche da paracolpi per la gearbox anteriore
[Wip] The Plasma Edge II-img_20200830_140249.jpg
[Wip] The Plasma Edge II-img_20200830_140320.jpg
Inseriamo i due pin del supporto all’interno dei due fori sul telaio e blocchiamo con le viti
[Wip] The Plasma Edge II-img_20200830_140330.jpg
[Wip] The Plasma Edge II-img_20200830_140351.jpg
[Wip] The Plasma Edge II-img_20200830_140452.jpg
[Wip] The Plasma Edge II-img_20200830_140532.jpg
[Wip] The Plasma Edge II-img_20200830_140543.jpg
[Wip] The Plasma Edge II-img_20200830_140612.jpg
Inseriamo ora le due piccole rondelle guida nelle sedi laterali del supporto vi ricordo una goccia di grasso all’interno
[Wip] The Plasma Edge II-img_20200830_140818.jpg
[Wip] The Plasma Edge II-img_20200830_140840.jpg
[Wip] The Plasma Edge II-img_20200830_140959.jpg
Come abbiamo fatto prima inseriamo la seconda staffa a U anche qui facendo fuoriuscire solo le punte
[Wip] The Plasma Edge II-img_20200830_141334.jpg
[Wip] The Plasma Edge II-img_20200830_141330.jpg
[Wip] The Plasma Edge II-img_20200830_141415.jpg
[Wip] The Plasma Edge II-img_20200830_141706.jpg
Inseriamo in sede i braccetti
[Wip] The Plasma Edge II-img_20200830_141857.jpg
E spingiamo fino alla battuta, la staffa a U
[Wip] The Plasma Edge II-img_20200830_141920.jpg
[Wip] The Plasma Edge II-img_20200830_142000.jpg
Recuperiamo il fermaglietto in plastica della staffa ed il paraurti anteriore
[Wip] The Plasma Edge II-img_20200830_142110.jpg
Inseriamo in sede prima il paraurti
[Wip] The Plasma Edge II-img_20200830_164135.jpg
[Wip] The Plasma Edge II-img_20200830_164145.jpg
[Wip] The Plasma Edge II-img_20200830_164201.jpg
Dopo di che inseriamo il fermaglietto in plastica e fermiamo il tutto con la vite a testa a rondella fornita
[Wip] The Plasma Edge II-img_20200830_164206.jpg
[Wip] The Plasma Edge II-img_20200830_164337.jpg
[Wip] The Plasma Edge II-img_20200830_164342.jpg
[Wip] The Plasma Edge II-img_20200830_164351.jpg
[Wip] The Plasma Edge II-img_20200830_164405.jpg

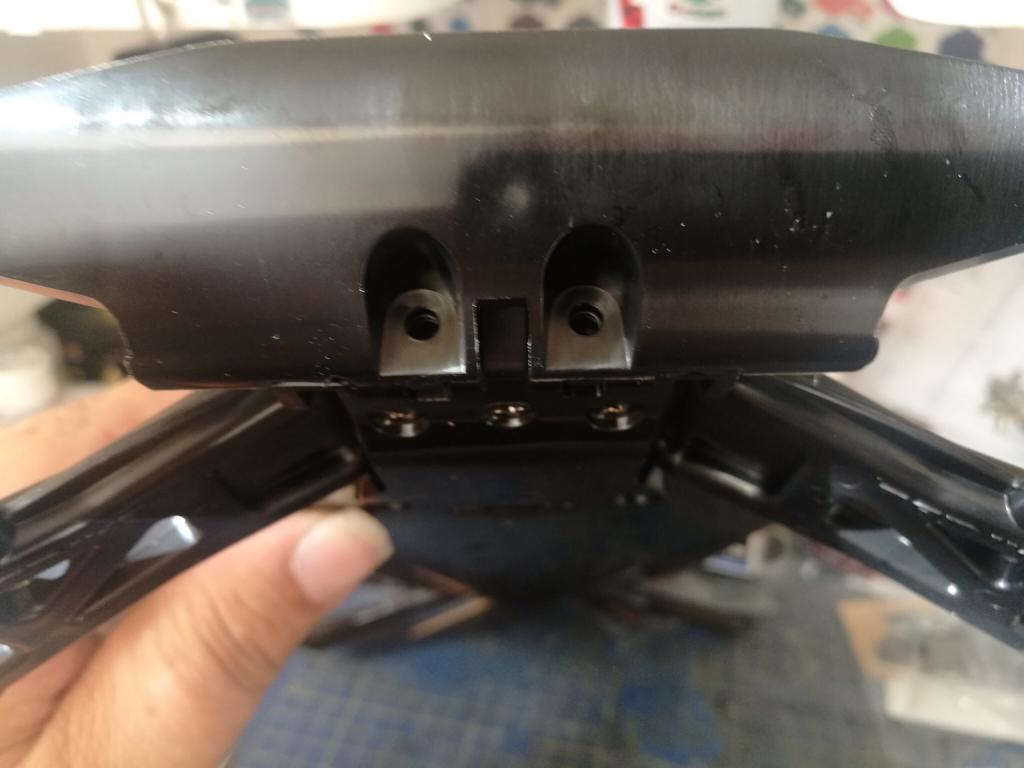

Per finire blocchiamo definitivamente il paraurti con le sue viti
[Wip] The Plasma Edge II-img_20200830_164432.jpg
[Wip] The Plasma Edge II-img_20200830_164445.jpg
[Wip] The Plasma Edge II-img_20200830_164528.jpg
Per adesso e tutto, alla prossima


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 20-09-20, 01:34 PM   #26
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

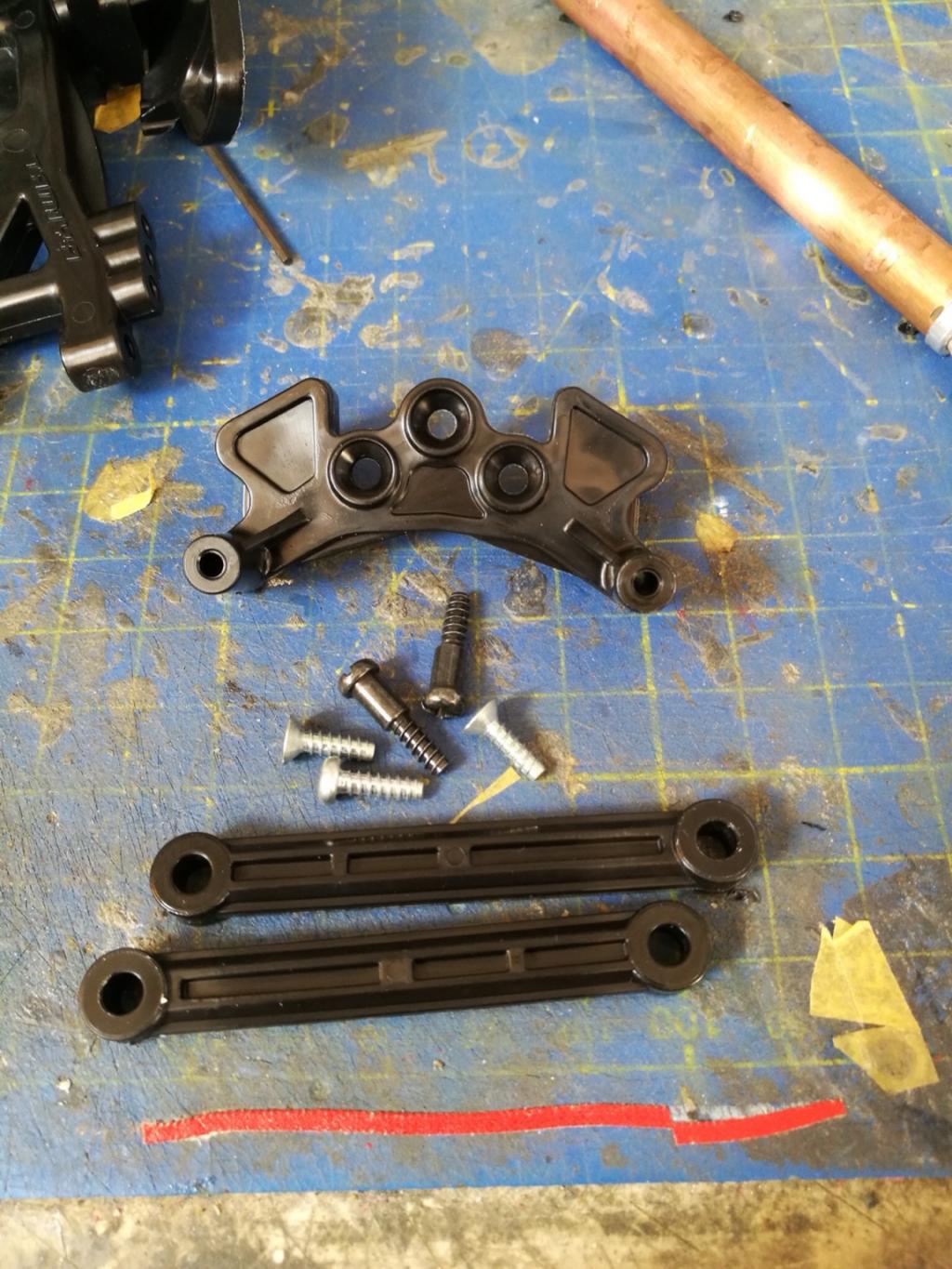

Step 9 La torre ammortizzatori anteriore
[Wip] The Plasma Edge II-img_20200830_170053.jpg
Posizioniamo i braccetti superiori con le due tacchette, una rivolte verso destra, e una rivolte verso sinistra
[Wip] The Plasma Edge II-img_20200830_200419.jpg
[Wip] The Plasma Edge II-img_20200830_200426.jpg
[Wip] The Plasma Edge II-img_20200830_200433.jpg

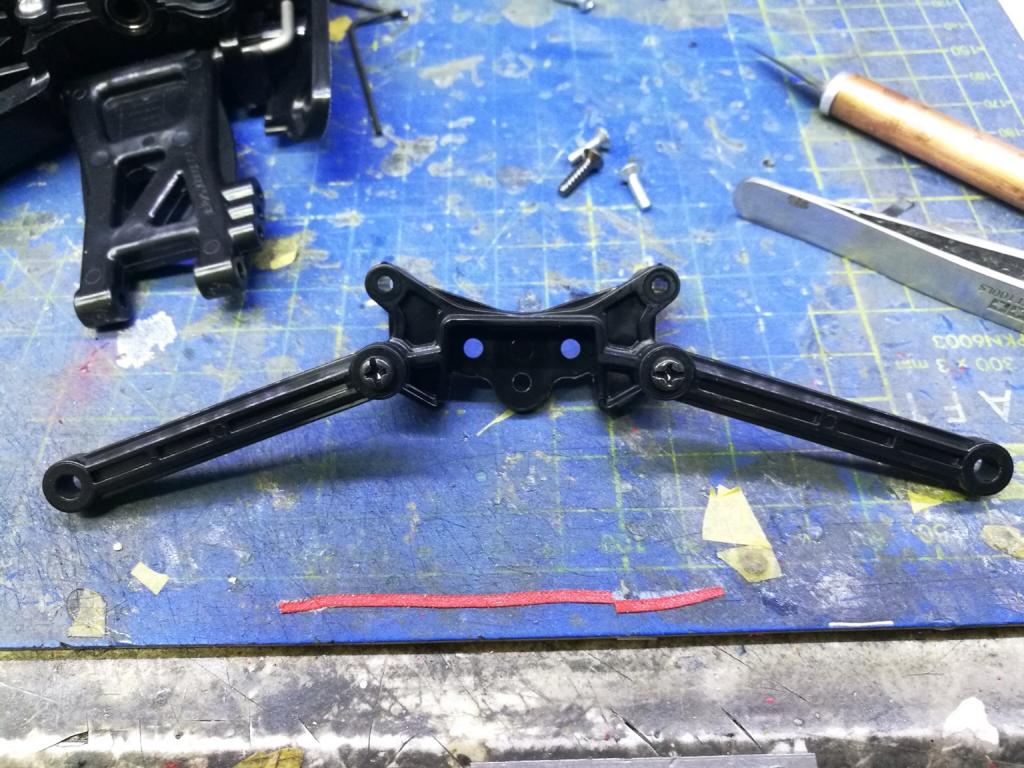

Quindi avvtiamoli sulla torre
[Wip] The Plasma Edge II-img_20200830_200516.jpg
[Wip] The Plasma Edge II-img_20200830_200604.jpg
[Wip] The Plasma Edge II-img_20200830_200709.jpg

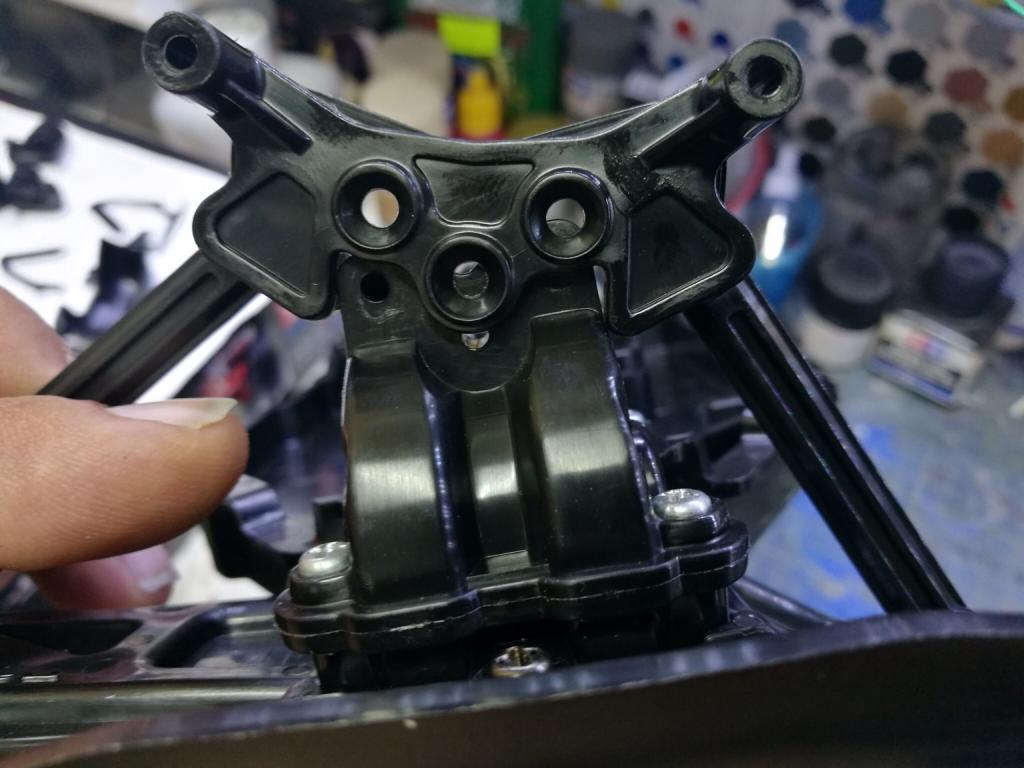

Ora montiamo la torre in sede sulla gearbox
[Wip] The Plasma Edge II-img_20200830_200751.jpg
[Wip] The Plasma Edge II-img_20200830_200809.jpg
[Wip] The Plasma Edge II-img_20200830_201004.jpg
...


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 20-09-20, 01:41 PM   #27
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

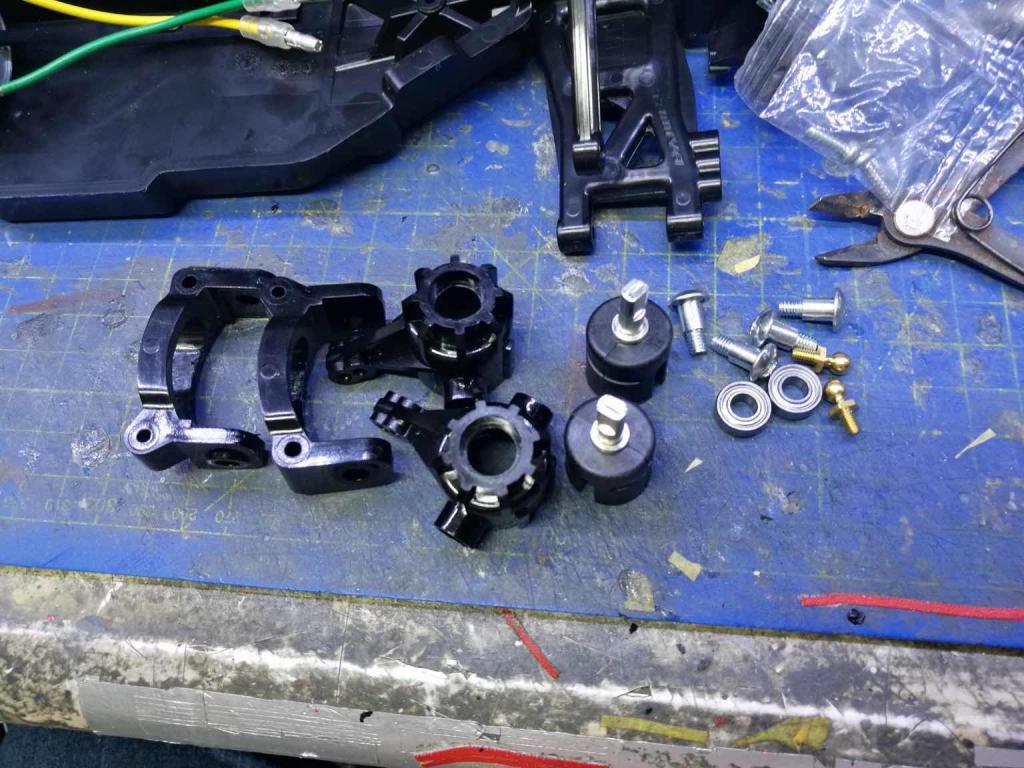

Step 10 C-Hub, Fuselli, biccherini sterzo
[Wip] The Plasma Edge II-img_20200830_201837.jpg
Montiamo le uniball sul foro più esterno dei fuselli utilizzando la mitica chiave a croce della Tamiya.
[Wip] The Plasma Edge II-img_20200830_202108.jpg
[Wip] The Plasma Edge II-img_20200830_202125.jpg
[Wip] The Plasma Edge II-img_20200830_202221.jpg

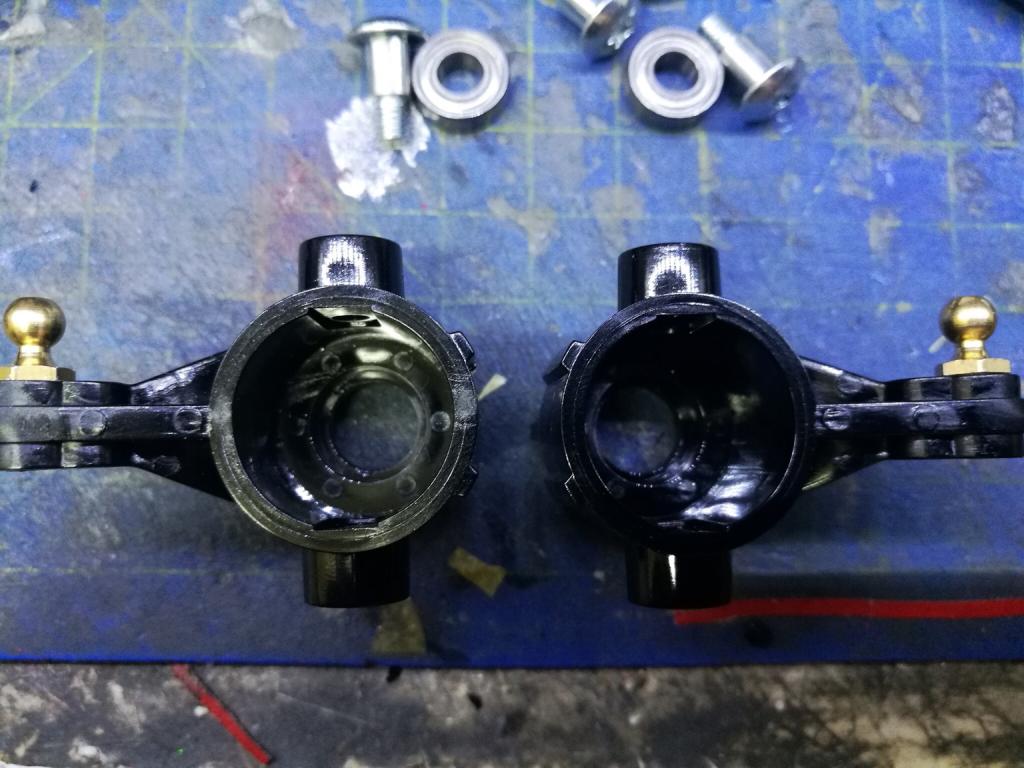

Ora inseriamo dentro i fuselli, i cuscinetti a sfera
[Wip] The Plasma Edge II-img_20200830_202237.jpg
[Wip] The Plasma Edge II-img_20200830_202252.jpg

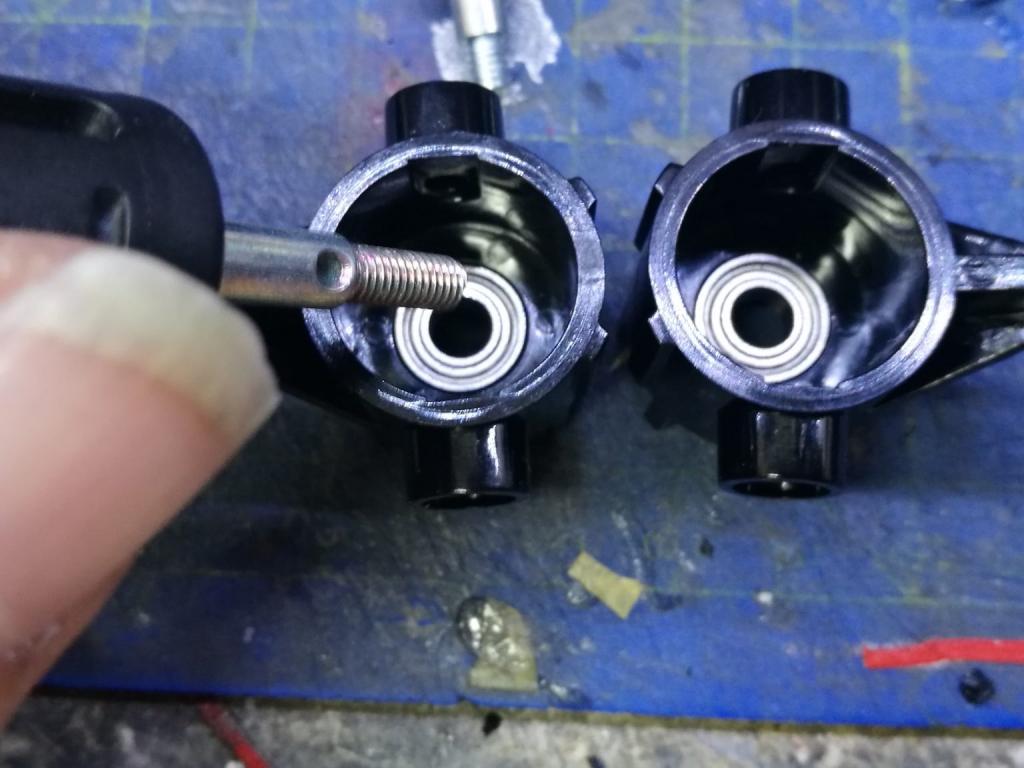

Inseriamo a loro volta i biccherini
[Wip] The Plasma Edge II-img_20200830_202609.jpg
[Wip] The Plasma Edge II-img_20200830_202619.jpg
[Wip] The Plasma Edge II-img_20200830_202631.jpg
[Wip] The Plasma Edge II-img_20200830_202643.jpg

E la volta delle C-Hub
[Wip] The Plasma Edge II-img_20200830_202753.jpg
[Wip] The Plasma Edge II-img_20200830_202834.jpg
[Wip] The Plasma Edge II-img_20200830_202954.jpg


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 20-09-20, 01:54 PM   #28
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

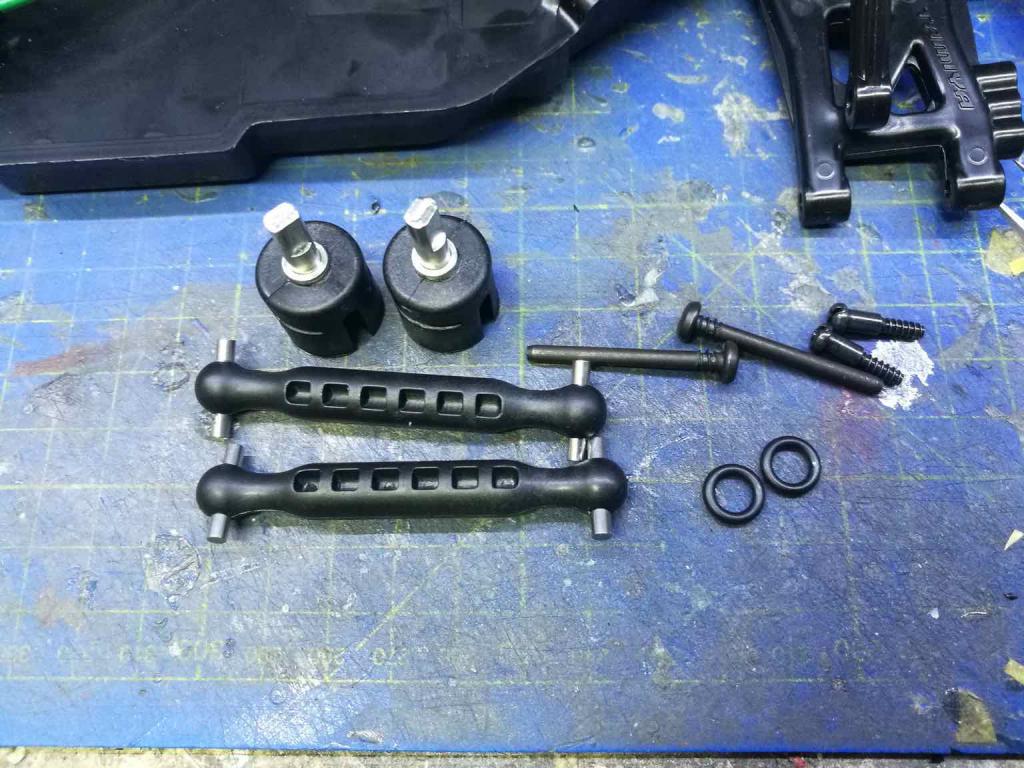

Step 11 Biccherini differenziale, cardani, o-ring anteriore
[Wip] The Plasma Edge II-img_20200830_203613.jpg
Inseriamo per primo gli O-Ring allinterno dei biccherini, fungeranno da distanziali
[Wip] The Plasma Edge II-img_20200830_203635.jpg
[Wip] The Plasma Edge II-img_20200830_203645.jpg
Inseriamo i biccherini nel differenziale , uno a destra e uno a sinistra
[Wip] The Plasma Edge II-img_20200830_203735.jpg
[Wip] The Plasma Edge II-img_20200830_203744.jpg
[Wip] The Plasma Edge II-img_20200830_203759.jpg
Mettiamo del grasso dentro i bicchierini differenziale e dei fuselli
[Wip] The Plasma Edge II-img_20200830_204022.jpg
[Wip] The Plasma Edge II-img_20200830_204045.jpg

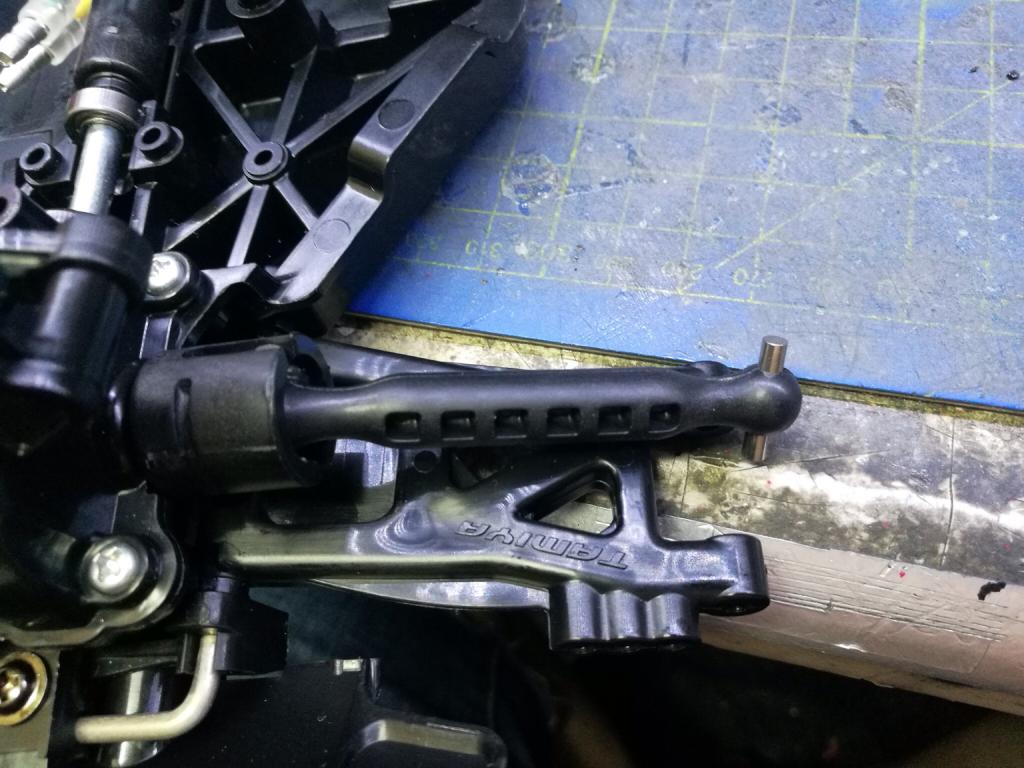

Inseriamo il braccetto cardanico nel bicchierino del differenziale
[Wip] The Plasma Edge II-img_20200830_204057.jpg
Inseriamo il cardano dallaltro lato sul fusello
[Wip] The Plasma Edge II-img_20200830_204242.jpg

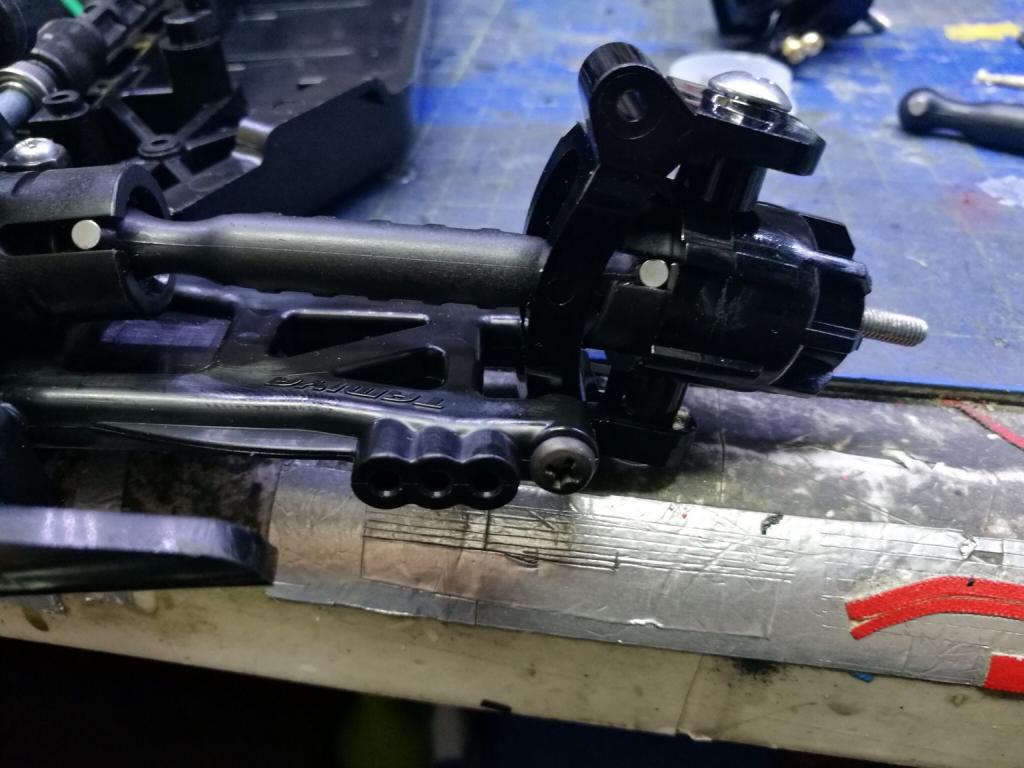

Tenendo il cardano inserito nel fusello, blocchiamo il fusello in sede con la vite apposita
[Wip] The Plasma Edge II-img_20200830_204347.jpg
[Wip] The Plasma Edge II-img_20200830_204431.jpg
In fine completiamo l’opera avvitando il braccetto superiore alla C-Hub
[Wip] The Plasma Edge II-img_20200830_204439.jpg
[Wip] The Plasma Edge II-img_20200830_204452.jpg
[Wip] The Plasma Edge II-img_20200830_204503.jpg
Ripetiamo l’intera procedura anche per l’altro lato
[Wip] The Plasma Edge II-img_20200830_204946.jpg
...


Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 20-09-20, 05:53 PM   #29
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 3,182
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Io non avrei messo del grasso nei bicchierini anche se tamiya lo consiglia se lo usi su terreni polverosi ( per questo merito 100 frustate da parte di mastino lo so...) c'è sempre la possibilità che diventi la famosa pasta abrasiva del modellista e ti ritrovi con un bel set di bicchierini e semiassi mangiati via

Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
Litto97 ora è in linea   Rispondi quotando
Vecchio 20-09-20, 08:39 PM   #30
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,795
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

E cosa avresti messo?? Dell'olio siliconico?? O normale?? Io credo che qualunque cosa tu metta la pasta abrasiva si formerebbe comunque anche sull'asfalto; la polvere e ovunque.

Stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Rispondi

Strumenti della discussione

Regole d'invio
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code è attivo
Le smilie sono attive
Il codice IMG è attivo
il codice HTML è disattivato
Trackbacks are attivo
Pingbacks are attivo
Refbacks are disattivato


Discussioni simili
Discussione Ha iniziato questa discussione Forum Risposte Ultimo messaggio
Motore Picco Xp VIRTUALE realizzato con Solid Edge! matteo23 Automodelli a scoppio Album fotografico 11 15-06-11 01:34 PM
TDK Trans-It Edge Flash Drive lippi Off Topic 2 30-12-09 01:05 PM
help art-tech edge mikymichele Aeromodelli Volo motore elettrico 3 02-02-09 10:07 PM
Ragged Edge Design:'Lucky Strike'/Honda NSR250 desmo16 Statico - Kits, Info e Varie 2 19-02-06 05:03 PM
Ragged Edge Design:'Lucky Strike'/Honda NSR250 desmo16 Statico - Kits, Info e Varie 0 19-02-06 01:09 PM


Tutti gli orari sono GMT +2. Attualmente sono le 07:18 AM.


Chi Siamo | Pubblicità | Scambio banner | Disclaimer | Regolamento | P.IVA 00319251203
Disponibile su App Store Disponibile su Google Play
