predefinito [WIP] Team associated b74

Dopo l'arrivo a casa litto97 della b64 ho deciso di prendere anche la sua erede la nuova b74.......... e ovviamente ci faccio il WIP!!!

Partiamo come al solito con la foto della confezione che ci mostra il modello
Icone allegate
[WIP] Team associated b74-dsc_0003.jpg
Litto97 non  in linea   Rispondi quotando
Vecchio 09-08-19, 04:50 PM   #2
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Sui lati ci si presentano da una parte una descrizione delle modifiche effettuate rispetto al predecessore mentre dall'altro ci sono le foto delle novit

Apriamo poi la confezione e troviamo subito un piccolo addendum con delle modifiche al modello
Icone allegate
[WIP] Team associated b74-dsc_0008.jpg   [WIP] Team associated b74-dsc_0009.jpg
Litto97 non  in linea   Rispondi quotando
Vecchio 09-08-19, 05:08 PM   #3
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

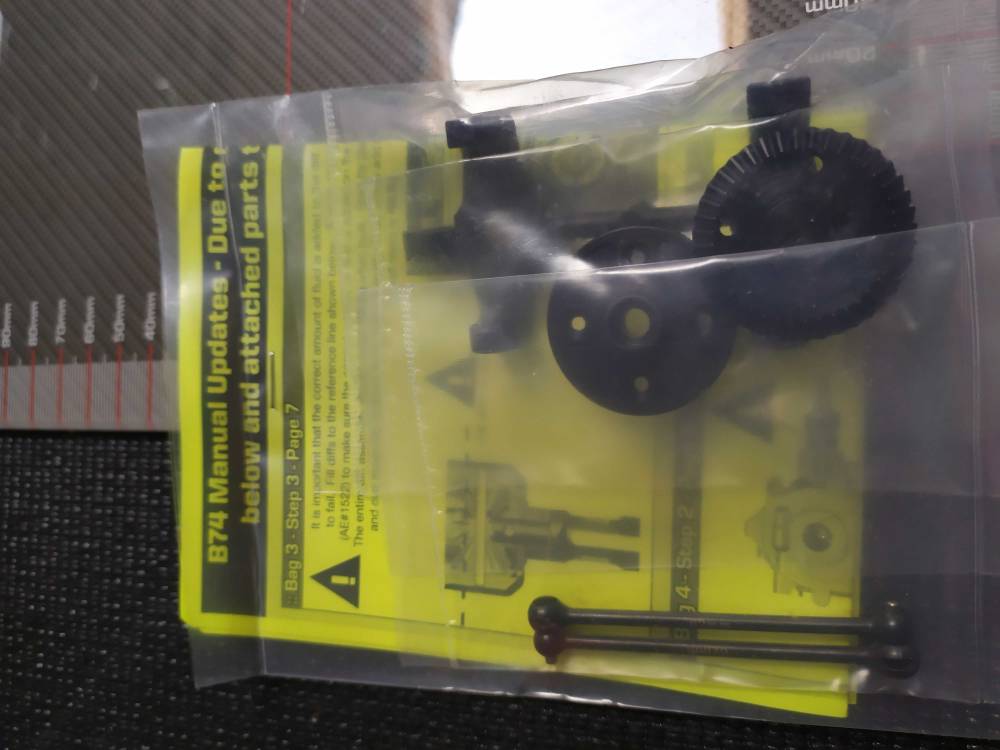

Questo contiene dei fuselli anteriori rivisti,delle corone per le coppie coniche nuove e dei semiassi posteriori da 62mm ( nei primi kit rilasciati era possibile trovare degli assi da 67mm insieme a quelli da 62)[WIP] Team associated b74-1565362399992.jpeg

Troviamo poi la carrozzeria e l'alettone che come ogni altro kit sono molto flessibili ( almeno l'alettone lo avrei fatto pi spesso quello di serie veramente troppo molle )[WIP] Team associated b74-1565362478876.jpeg

Nel sacchetto 1 troviamo le paratie laterali, la prima torretta del fermalipo e i due irrigidimenti centrali con il coperchio in carbonio [WIP] Team associated b74-1565362556153.jpeg

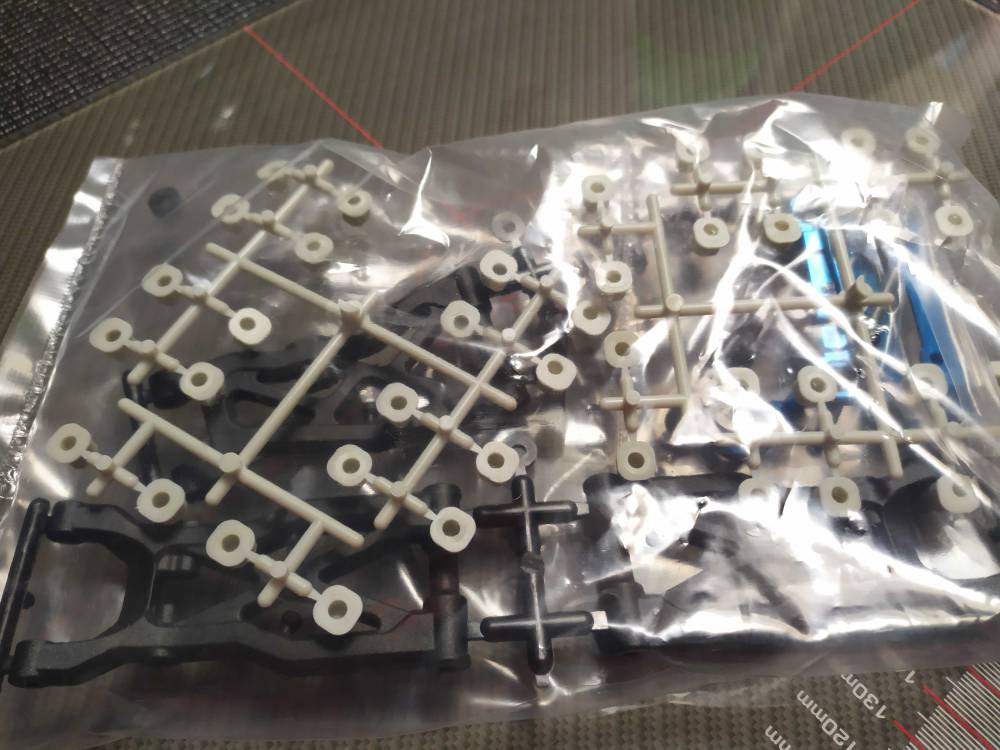

Nel secondo invece ci sono i braccetti, i supporti in alluminio con le relative boccole [WIP] Team associated b74-1565362617686.jpeg

Il terzo contiene i componenti dei differenziali
insieme a tutti gli olii [WIP] Team associated b74-1565362668180.jpeg

Il quarto invece ha al suo interno le casse portadifferenziali [WIP] Team associated b74-1565362737010.jpeg

Il sacchetto numero 5 ci fa installare le torrette in carbonio e le due spalline in alluminio per i differenziali [WIP] Team associated b74-1565362791462.jpeg

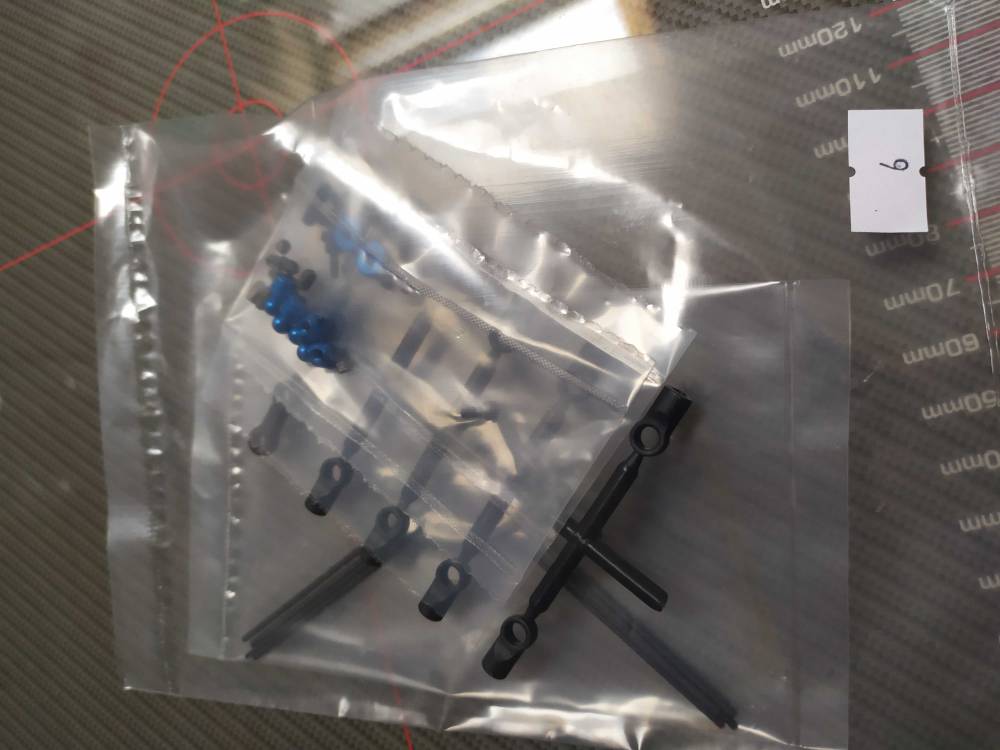

Il sesto contiene le barre antirollio e i loro attuatori[WIP] Team associated b74-1565362838808.jpeg

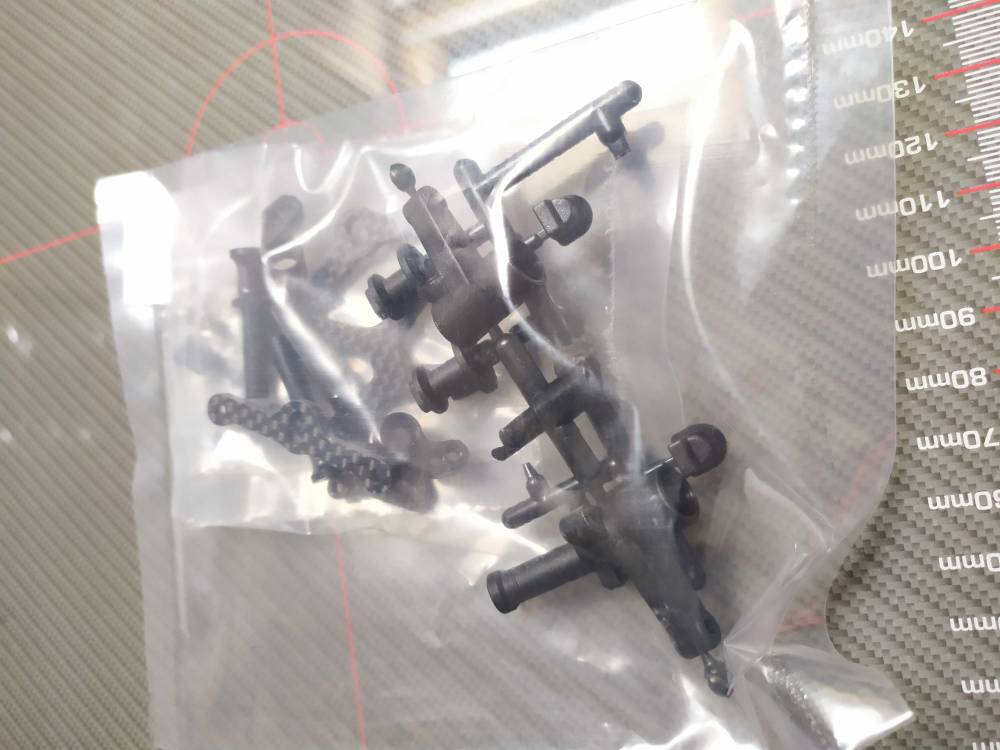

Il settimo invece ci porta al montaggio dello sterzo e degli irrigidimenti in carbonio[WIP] Team associated b74-1565362895108.jpeg


Il numero 8 invece ci fa montare le c e i fuselli anteriori [WIP] Team associated b74-1565362948981.jpeg
Il nono i loro corrispettivi posteriori [WIP] Team associated b74-1565362981033.jpeg

Il decimo i miei odiatissimi tiranti ( ESIGO UN NANO MONTA TIRANTERIA )
[WIP] Team associated b74-1565363046502.jpeg

L'undicesimo invece contiene la frizione centrale ( gi comprato e montato il diffo centrale optional) e il castello centrale [WIP] Team associated b74-1565363105103.jpeg

Il dodicesimo invece dedicato agli ammortizzatori [WIP] Team associated b74-1565363152707.jpeg

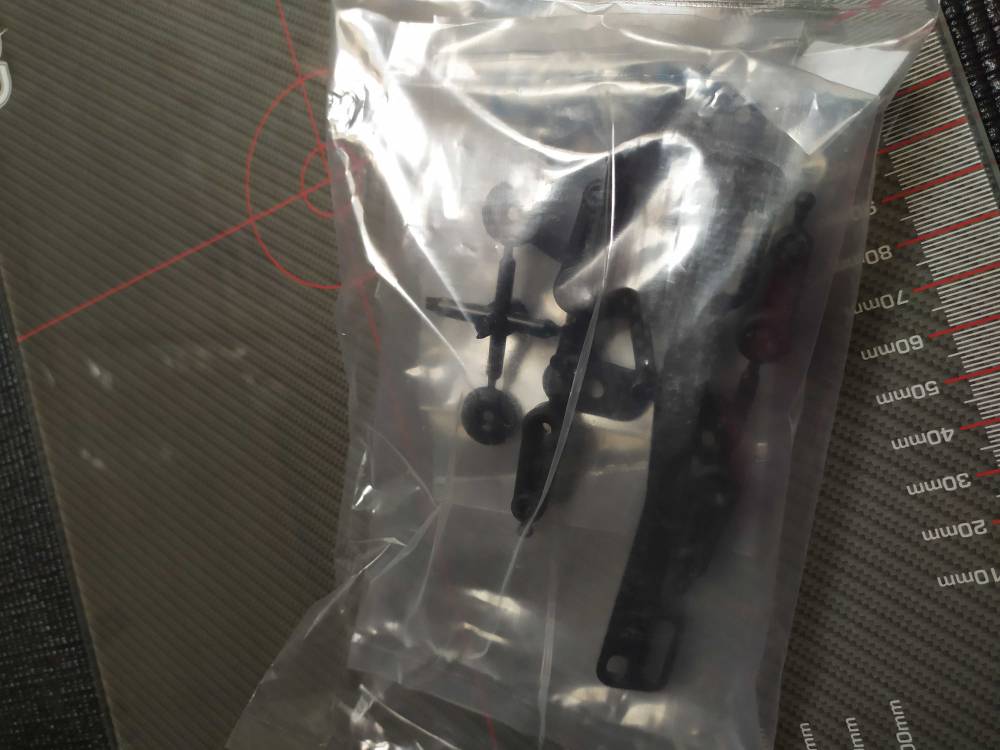

Il tredicesimo e ultimo ci fa montare lo sterzo, il fermalipo e l'ala posteriore [WIP] Team associated b74-1565363195877.jpeg

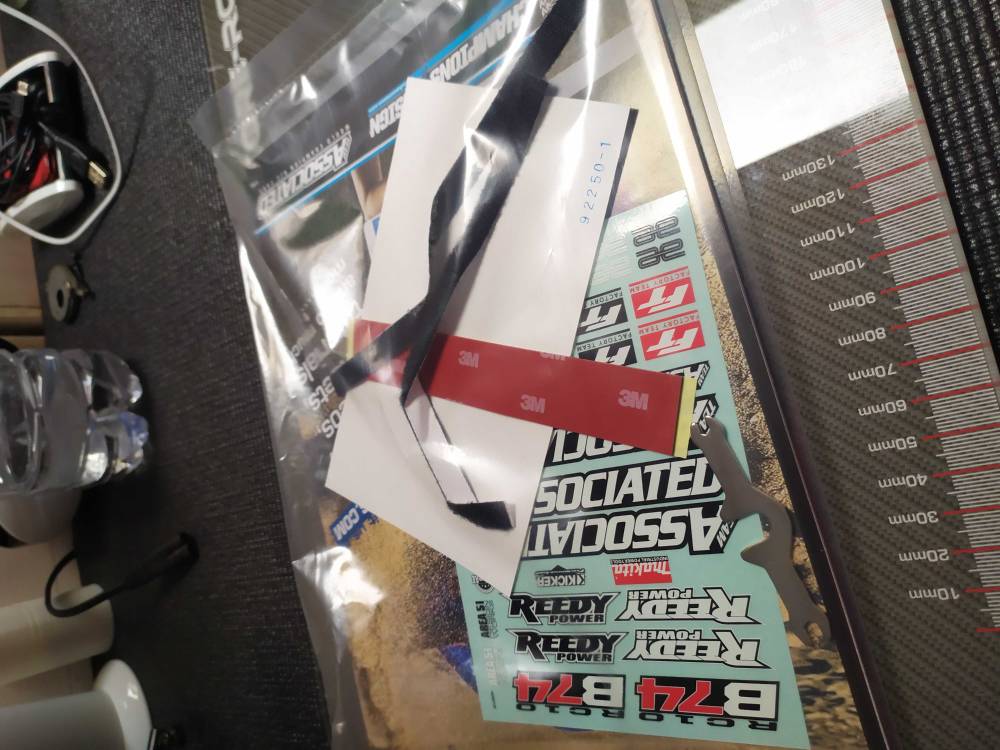

Infine troviamo il manuale, le mascherature per la carrozza, del biadesivo e del velcro per il body (magari questa volta lo uso )[WIP] Team associated b74-1565363265116.jpeg

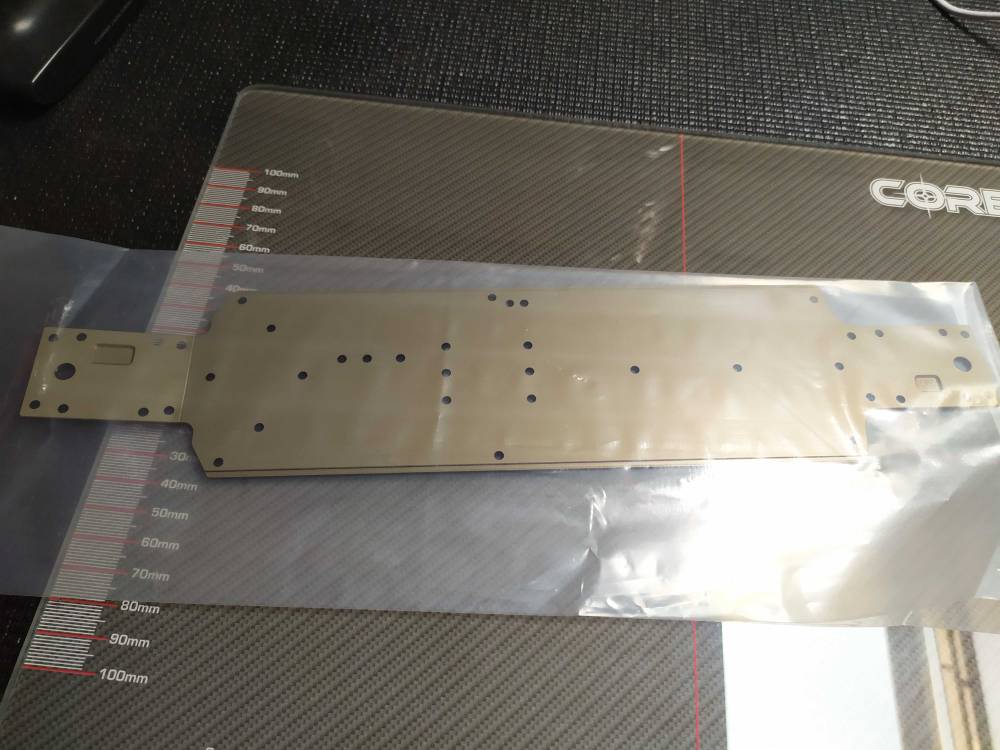

E per ultimissimo il telaio da 2mm di spessore in alluminio anodizzato[WIP] Team associated b74-1565363297806.jpeg

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 09-08-19, 05:32 PM   #4
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

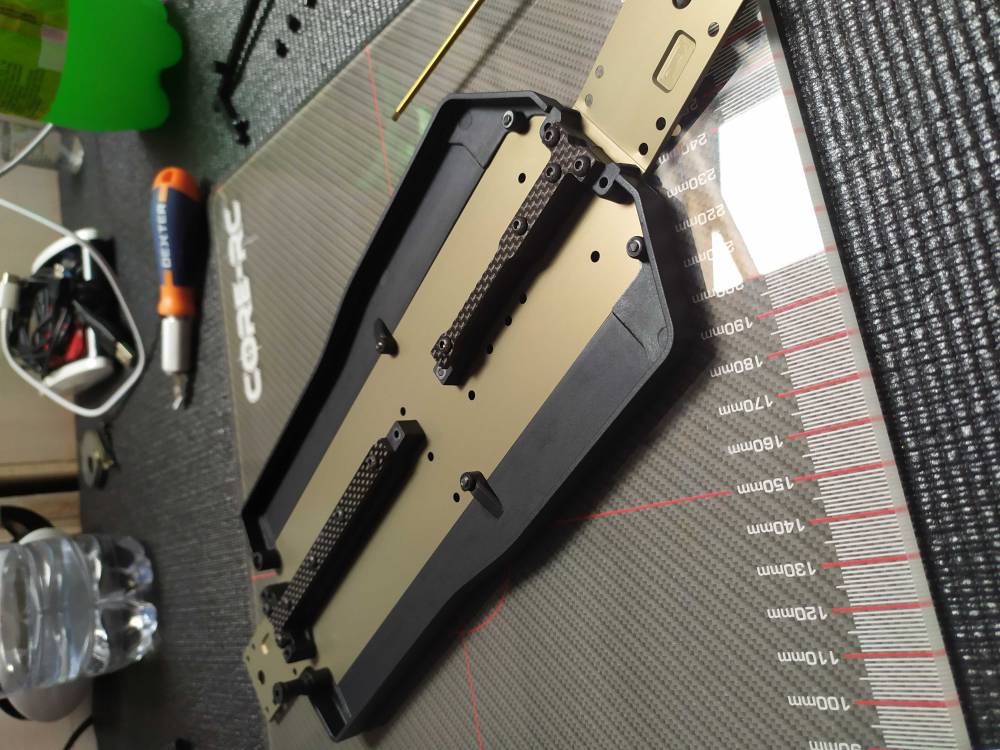

Si parte subito montando le paratie al telaio insieme agli irrigidimenti ottenendo qualcosa di simile [WIP] Team associated b74-1565364194332.jpeg

Si installano poi i braccetti anteriori [WIP] Team associated b74-1565364529387.jpeg
E poi quelli posteriori [WIP] Team associated b74-1565364760895.jpeg
Litto97 non  in linea   Rispondi quotando
Vecchio 09-08-19, 05:58 PM   #5
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Si parte con i differenziali e, come prima cosa, si installano gli or sui bicchierini e li si ingrassa un po' [WIP] Team associated b74-1565365043326.jpeg

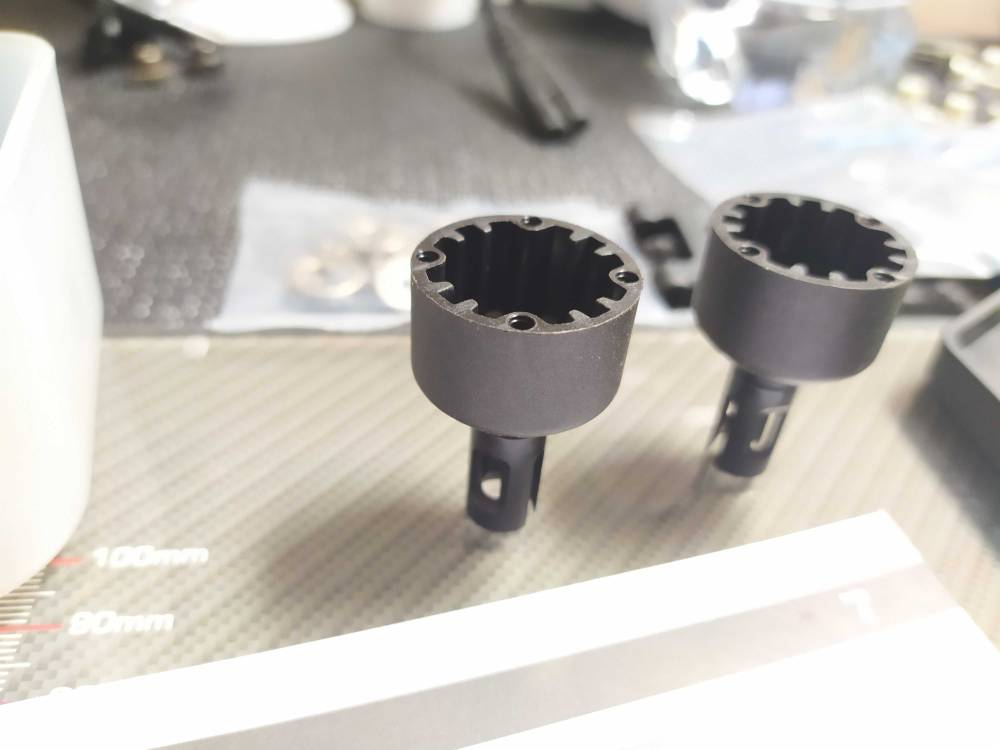

Li si inserisce nelle casse [WIP] Team associated b74-1565365137835.jpeg

Si monta il primo planetario insieme al pin e ad uno spessore da 0,2mm[WIP] Team associated b74-1565365359740.jpeg

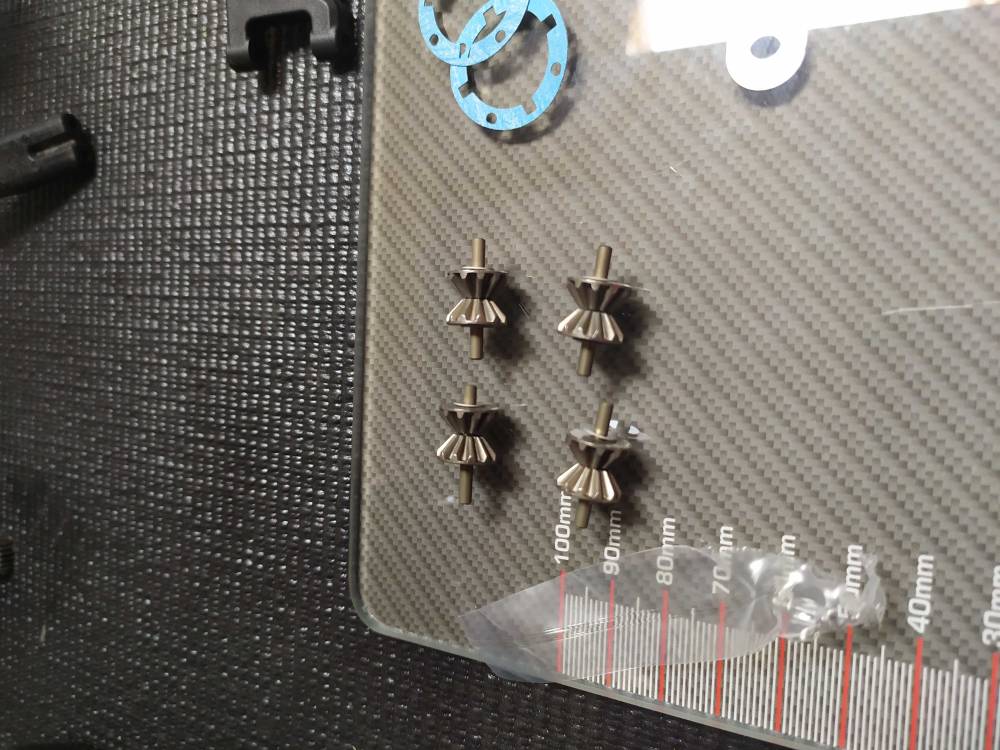

Si preparano poi gli alberini con i satelliti e gli spessori [WIP] Team associated b74-1565365484639.jpeg

Si montano nelle casse e si inserisce l'olio ( da 10000 cst per entrambi)[WIP] Team associated b74-1565365707986.jpeg
Si installano poi i bicchierini e i planetari sulle corone coniche che sono presenti nel addendum insieme ad una correzione del peso dei differenziali per chi usa la bilancia [WIP] Team associated b74-1565365993645.jpeg
Si montano poi sulle casse insieme alla guarnizione in carta (vi metto anche il centrale optional)[WIP] Team associated b74-1565366329581.jpeg
Litto97 non  in linea   Rispondi quotando
Vecchio 09-08-19, 06:17 PM   #6
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

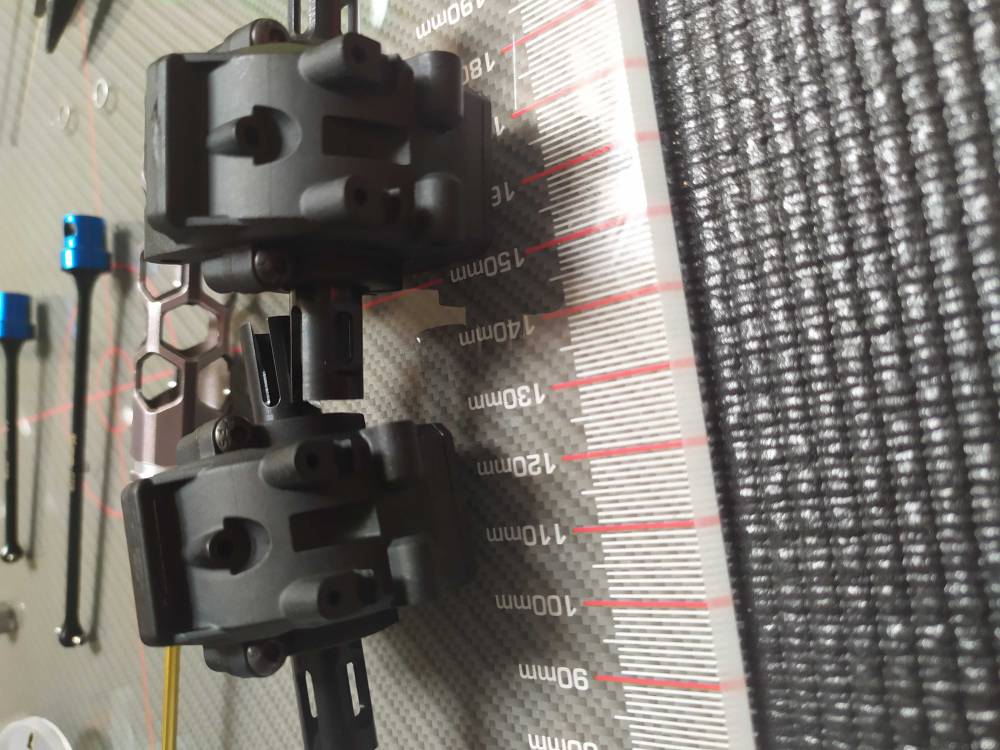

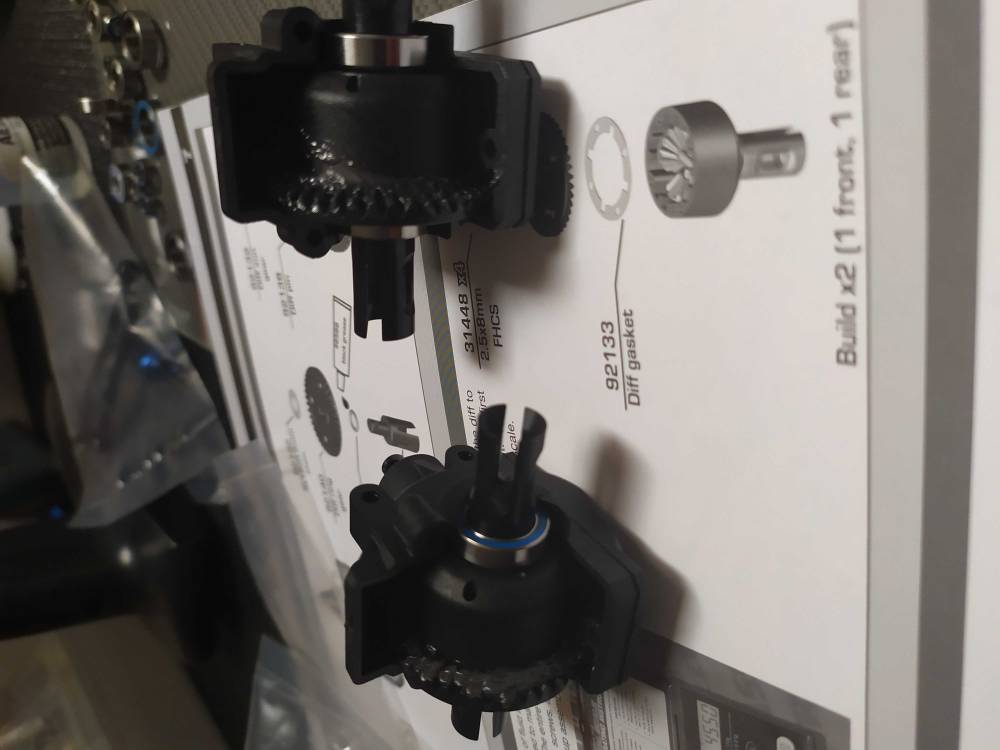

Il sacchetto 4 ci fa montare nelle casse differenziale il pignone della coppia conica e la copertura inferiore delle stesse ( belli i nuovi cuscinetti oliati di fabbrica invece che caricati con il grasso)[WIP] Team associated b74-1565366659120.jpeg
Si montano poi i cuscinetti sui differenziali insieme a uno spessore da 0,2 per lato e li si monta nelle casse con del grasso per lubrificare il tutto[WIP] Team associated b74-1565366847982.jpeg
Si installa poi la parte anteriore della cassa e la si ferma con 3 viti[WIP] Team associated b74-1565367180807.jpeg

Si preparano poi i CVD centrali (io ho pulito con il pulitore per freni i filetti dove andr il grano che li fermer sul pignone [WIP] Team associated b74-1565367227162.jpeg

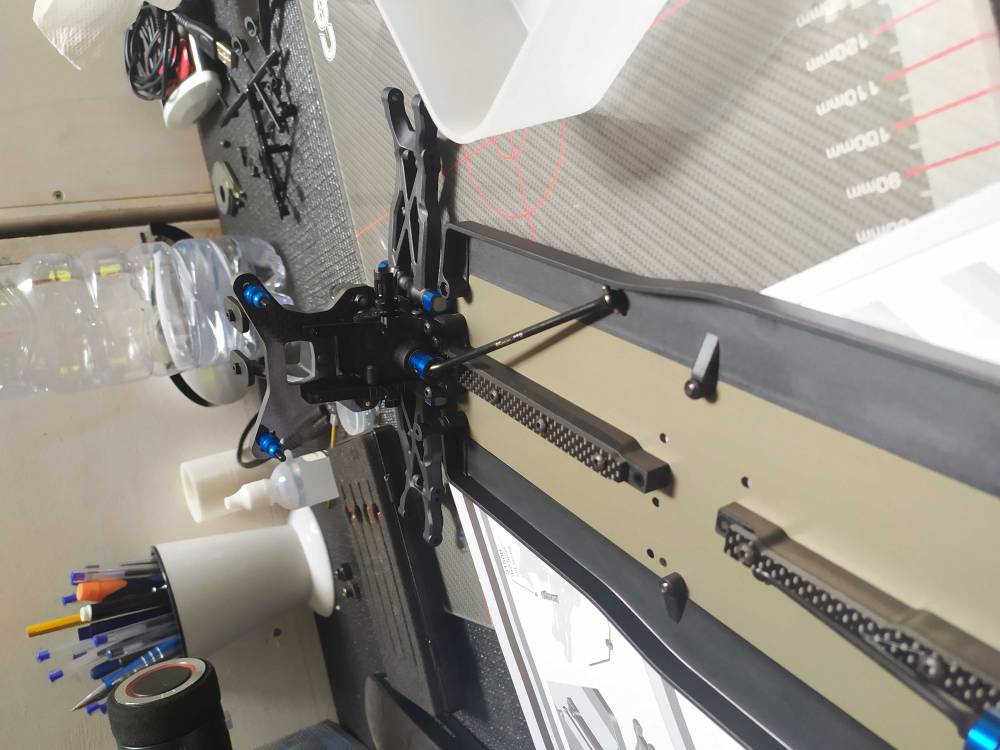

Li si installa sul pignone ricordandosi di guardare laddendum in quanto ci informa di usare uno spessore tra il semiasse e il pignone [WIP] Team associated b74-1565367419179.jpeg
Litto97 non  in linea   Rispondi quotando
Vecchio 09-08-19, 06:45 PM   #7
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 2,883
Rob72 diventer qualcuno prima o dopo!Rob72 diventer qualcuno prima o dopo!
predefinito

Mi sta venendo il torcicollo com' che le foto ti si caricano storte??

Stay Tuned
__________________
STAY TUNED
Rob72 non  in linea   Rispondi quotando
Vecchio 09-08-19, 06:46 PM   #8
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Si passa poi a montare le spalline anteriori con l'eccentrico per variare l'altezza del differenziale anteriore [WIP] Team associated b74-1565367811881.jpeg
Si montano poi i supporti ammo e gli uniball dei tiranti cambre anteriori sulla torre [WIP] Team associated b74-1565367971505.jpeg
E la torre sulle spalline[WIP] Team associated b74-1565368133658.jpeg
E si monta il tutto sul telaio tramite 4viti inferiori e due che collegano il differenziale al irrigidimento anteriore [WIP] Team associated b74-1565368464312.jpeg
Si ripete il tutto al posteriore inserendo anche il supporto del alettone [WIP] Team associated b74-1565369226256.jpeg
Litto97 non  in linea   Rispondi quotando
Vecchio 09-08-19, 07:00 PM   #9
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Si passa a montare le barre antirollio scegliendo tra due da moquette e due per un fondo in argilla

Si parte costruendo gli attuatori [WIP] Team associated b74-1565369597118.jpeg e montando i collarini di centraggio sulle barre [WIP] Team associated b74-1565369754914.jpeg

Si montano gli attuatori sui bracci anteriori [WIP] Team associated b74-1565369813321.jpeg
La barra alla cassa diffo e agli attuatori[WIP] Team associated b74-1565370000617.jpeg
Si ripete il tutto al posteriore per finire questo sachetto
Litto97 non  in linea   Rispondi quotando
Vecchio 10-08-19, 12:50 AM   #10
Utente Senior

L'avatar di nickthunder

Registrato dal: Feb 2008
residenza: Arcella, Polverara, Padova
Messaggi: 4,994
nickthunder  una brava persona!nickthunder  una brava persona!nickthunder  una brava persona!
predefinito

oh va la. Una xb4 rimarchiata
__________________
Ha da torn peppone infantino!
I video delle mie scorribande --> https://www.youtube.com/user/agropiastrella
nickthunder non  in linea   Rispondi quotando
Vecchio 10-08-19, 08:06 AM   #11
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Quote:
Originariamente inviata da nickthunder Visualizza il messaggio
oh va la. Una xb4 rimarchiata
In realt mi sembra un miscuglio tra una xray, una serpente/Durango e una yokomo.............tra un po' ci mettono anche qualcosa di una Losi e delle Schumacher e la chiamano Frankenstein

Per si monta bene e sembra robusta

Inviato con il mio Redmi Note 7 - Scarica lapp del Forum di Modellismo.net
Litto97 non  in linea   Rispondi quotando
Vecchio 10-08-19, 08:33 AM   #12
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Partiamo con il sacchetto 7 e installiamo due uniball sulla piastra Ackermann rispettandola posizione e il numero degli spessori[WIP] Team associated b74-1565417852315.jpeg

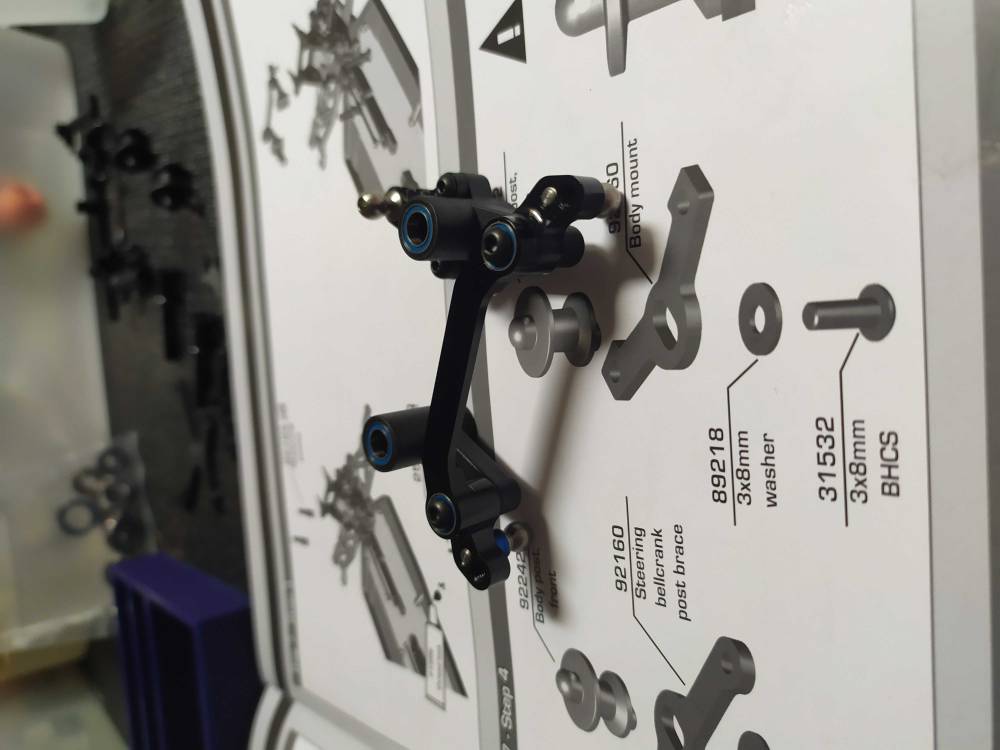

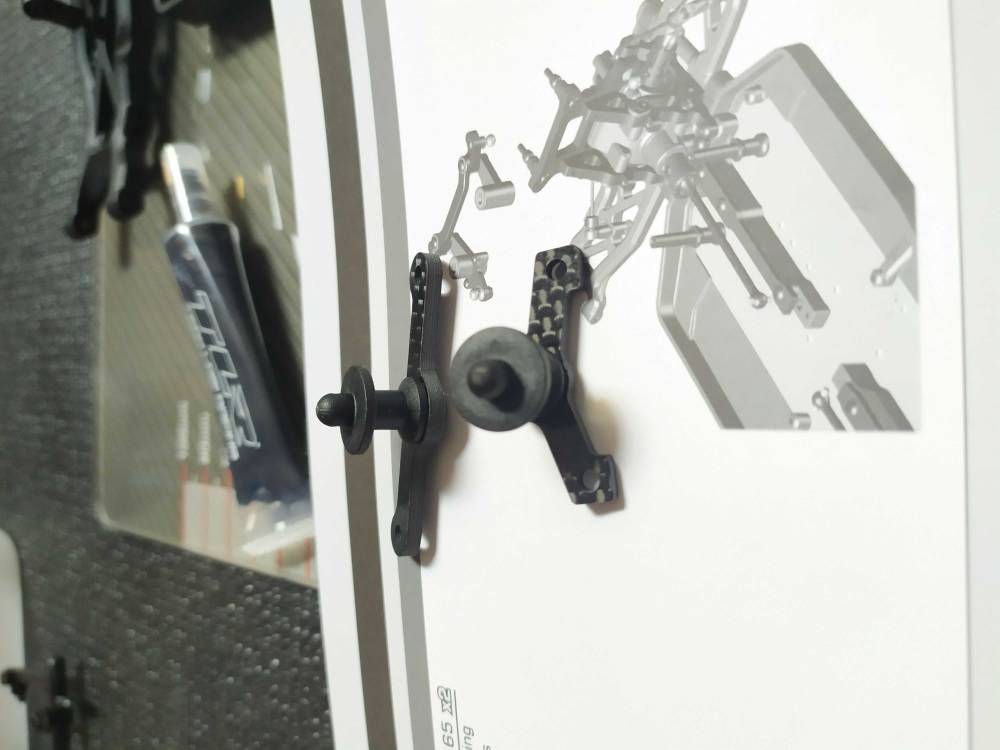

Si passa poi a preparare i due bracci dello sterzo inserendo la piastrina in carbonio con l'uniball[WIP] Team associated b74-1565418002165.jpeg
Finiamolo inserendo i cuscinetti e avvitando la piastra Ackermann[WIP] Team associated b74-1565418258104.jpeg

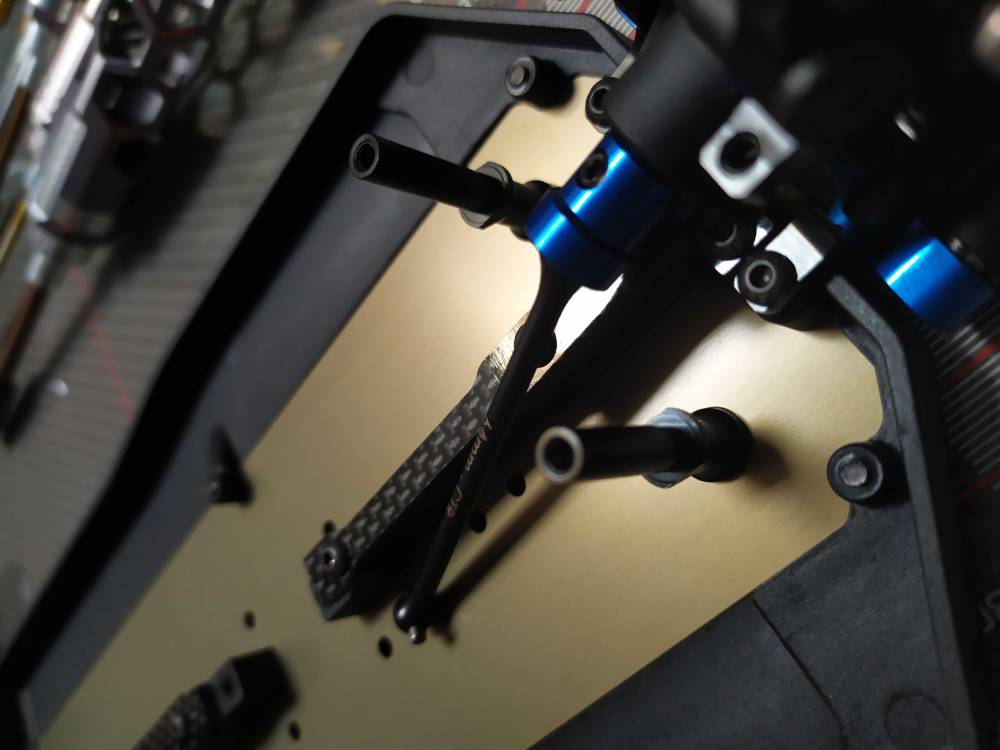

Fissiamo poi le colonnette sul telaio [WIP] Team associated b74-1565418387607.jpeg
E inseriamoci poi lo stesso appena completato[WIP] Team associated b74-1565418434643.jpeg

Prepariamo poi gli irrigidimenti installandovi i supporti carrozzeria [WIP] Team associated b74-1565418599131.jpeg
Montiamoli poi sul modello [WIP] Team associated b74-1565418791976.jpeg
Litto97 non  in linea   Rispondi quotando
Vecchio 10-08-19, 09:07 AM   #13
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Il sacchetto 8 ci porta al montaggio del gruppo C-fuselli anteriore partendo dal montaggio del braccetto di sterzo sul fusello insieme ai cuscinetti e le boccole che gli consentono di
ruotare sulla C[WIP] Team associated b74-1565420205755.jpeg
Passiamo poi a montarli sulle C insieme al uniball del tirante camber[WIP] Team associated b74-1565420500494.jpeg
Montiamo poi i CVD anteriori e inseriamoli nei fuselli [WIP] Team associated b74-1565420741612.jpeg

Fissiamo poi il tutto sul modello tramite un perno e un grano[WIP] Team associated b74-1565420868282.jpeg
Litto97 non  in linea   Rispondi quotando
Vecchio 10-08-19, 09:23 AM   #14
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Partiamo poi a montare il posteriore e, come prima cosa, inseriamo nel barilotto posteriore i cuscinetti insieme all'eccentrico del altezza (io ho montato subito il blocchetto di regolazione del recupero camber )[WIP] Team associated b74-1565421337419.jpeg
Prepariamo poi il CVD e fissiamolo sul fusello con il PIN e il trascinatore [WIP] Team associated b74-1565421623173.jpeg

Fissiamo poi il tutto tramite il perno inserendo gli spessori per variare il passo del modello [WIP] Team associated b74-1565421819539.jpeg
Litto97 non  in linea   Rispondi quotando
Vecchio 10-08-19, 09:42 AM   #15
Utente Vip - Io sostengo Modellismo.net

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 4,033
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

La fase 10 prevede il montaggio dei tiranti sul modello ( ho tirato giusto qualche Madonna solo a vederli )

Vi do un paio di consigli: usate del grasso per far entrare meglio il tirante sul uniball e lasciate la tacca che indica il filetto sinistro dallo stesso lato per tutti in modo da avvitarli/svitarli sempre nello stesso modo [WIP] Team associated b74-1565422971945.jpeg
Litto97 non  in linea   Rispondi quotando
