predefinito Come ho creato il mio personale copri ingranaggi

Di seguito potete vedere quasi tutte le fasi che hanno portato alla realizzazione del mio copri ingranaggi.

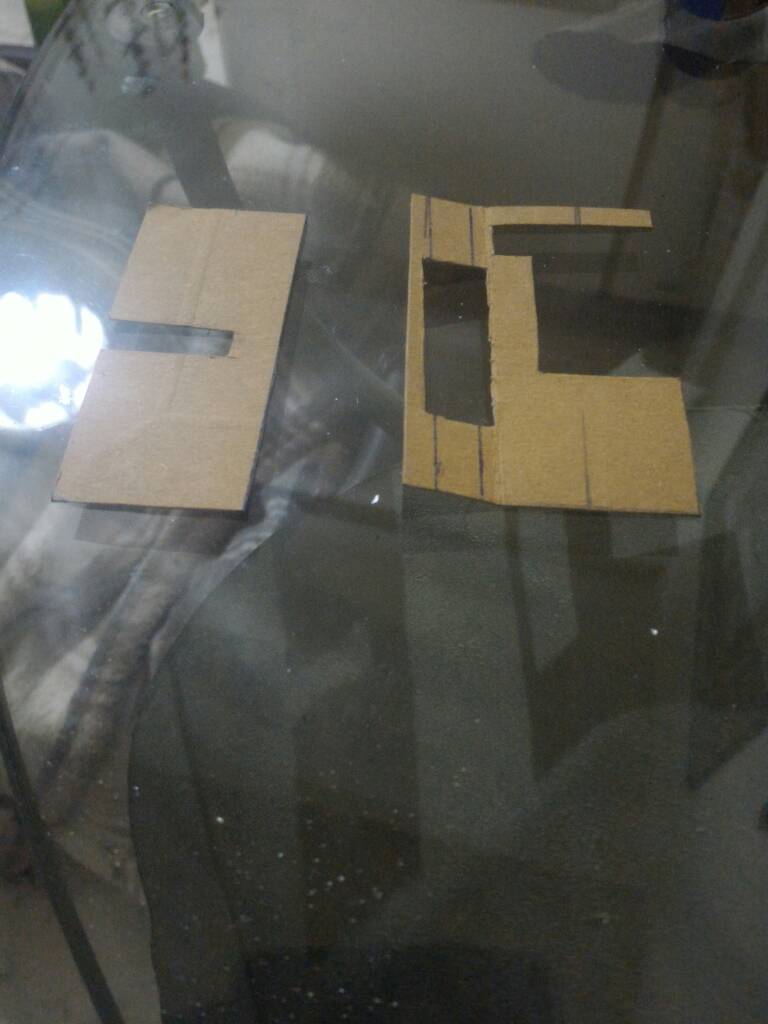

1) primo approccio con parti separate in cartoncino volto a prendere le prime grossolane misure nonch le pi importanti.
Come ho creato il mio personale copri ingranaggi-p_20170109_192717.jpg

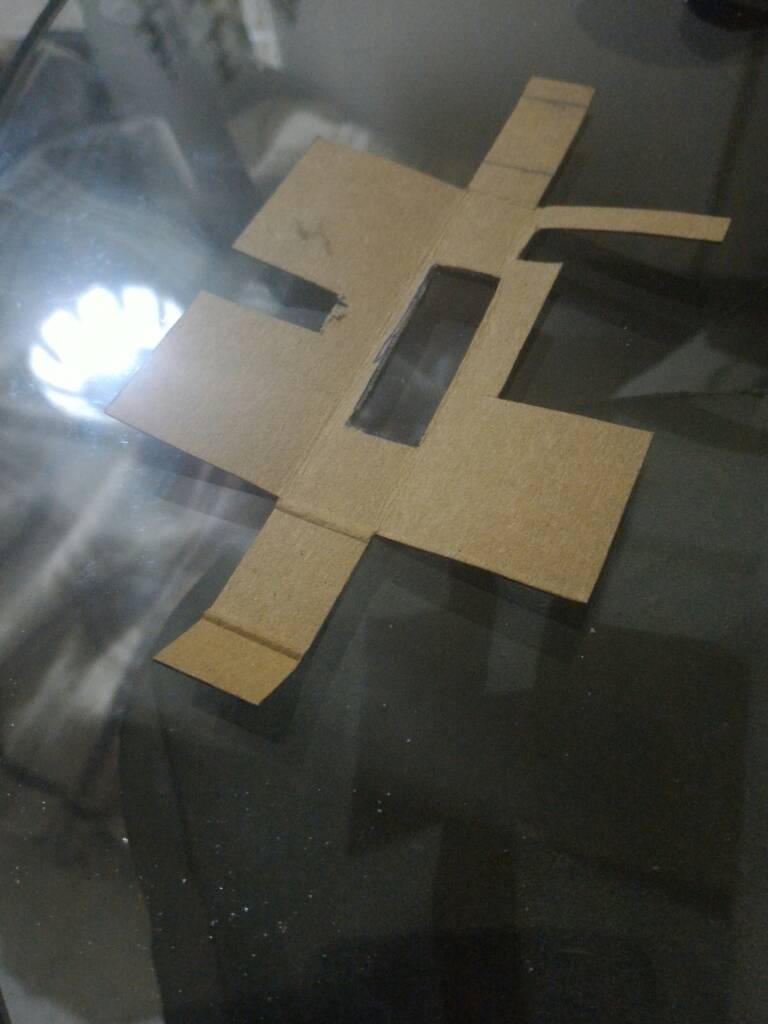

2) primo prototipo del copri ingranaggi necessario anche per studiare altri dettagli
Come ho creato il mio personale copri ingranaggi-p_20170109_192736.jpg

3) secondo prototipo, inizia a prendere forma, sempre pi dettagli ed ottimizzazioni
Come ho creato il mio personale copri ingranaggi-p_20170109_192749.jpg

4) terzo prototipo molto simile al precedente ma questo sar la base del modello finale
Come ho creato il mio personale copri ingranaggi-p_20170109_192802.jpg

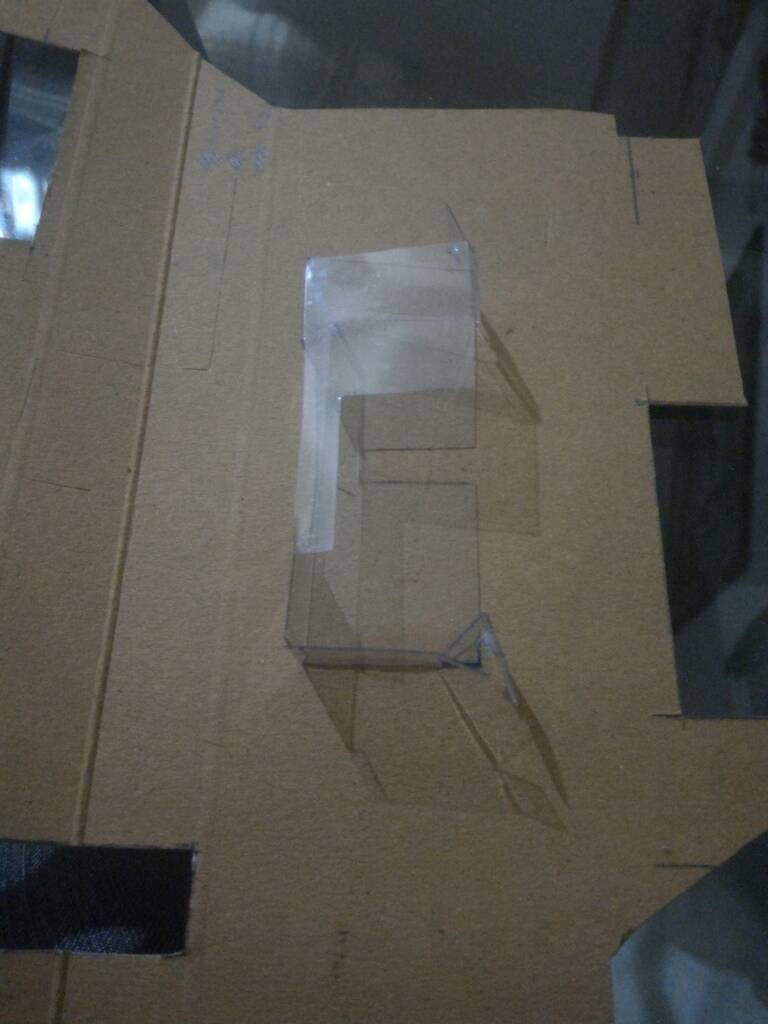

5) Quarto prototipo, questa volta il plastica trasparente (molto sottile per una facile lavorazione a mano) per verificare punti di contatto con ingranaggi ed ulteriori ottimizzazioni
Come ho creato il mio personale copri ingranaggi-p_20170109_192835.jpg

6) quinto prototipo sar anche la base per la versione finale (sempre in trasparente),richiede comunque alcune migliorie possibili solo sul pezzo finale
Come ho creato il mio personale copri ingranaggi-p_20170110_115318.jpg
Come ho creato il mio personale copri ingranaggi-p_20170109_192858.jpg

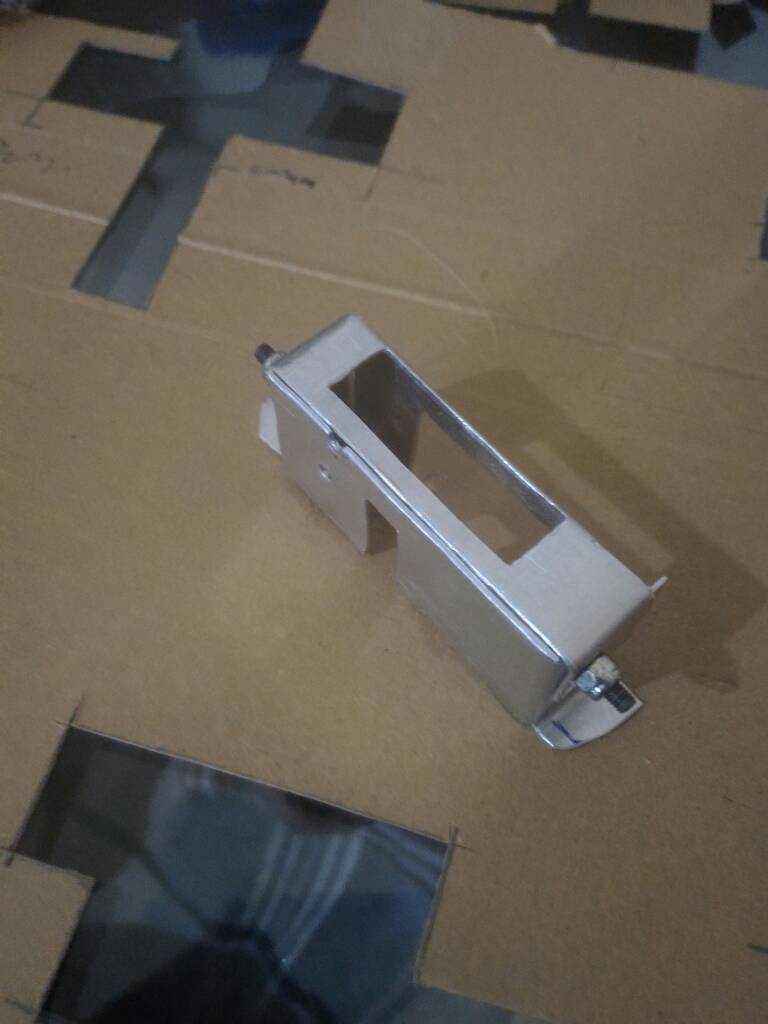

7) Creazione del pezzo in alluminio morbido da 1mm e suo assemblaggio, su questo verranno effettuate anche le ultime ottimizzazioni del pezzo
Come ho creato il mio personale copri ingranaggi-p_20170110_121520.jpg
Come ho creato il mio personale copri ingranaggi-p_20170110_123335.jpg
Come ho creato il mio personale copri ingranaggi-p_20170110_123341.jpg

8) ultime ottimizzazioni e assemblaggio sul mezzo
Come ho creato il mio personale copri ingranaggi-p_20170110_131922.jpg
Come ho creato il mio personale copri ingranaggi-p_20170110_131930.jpg
Come ho creato il mio personale copri ingranaggi-p_20170110_131949.jpg

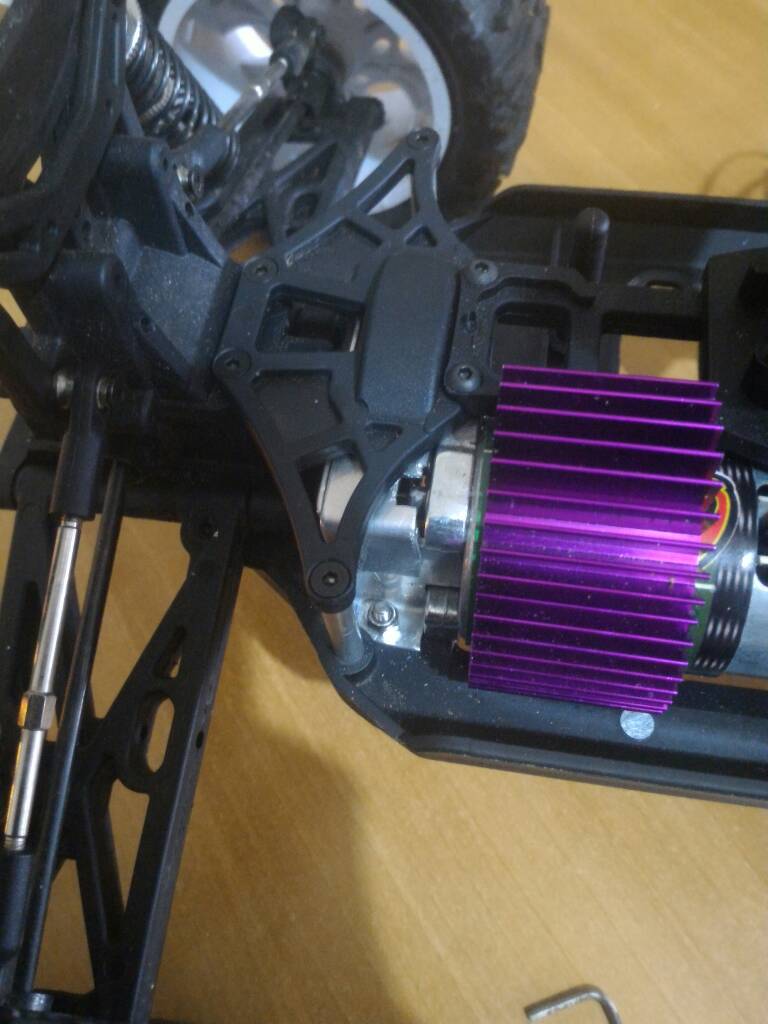

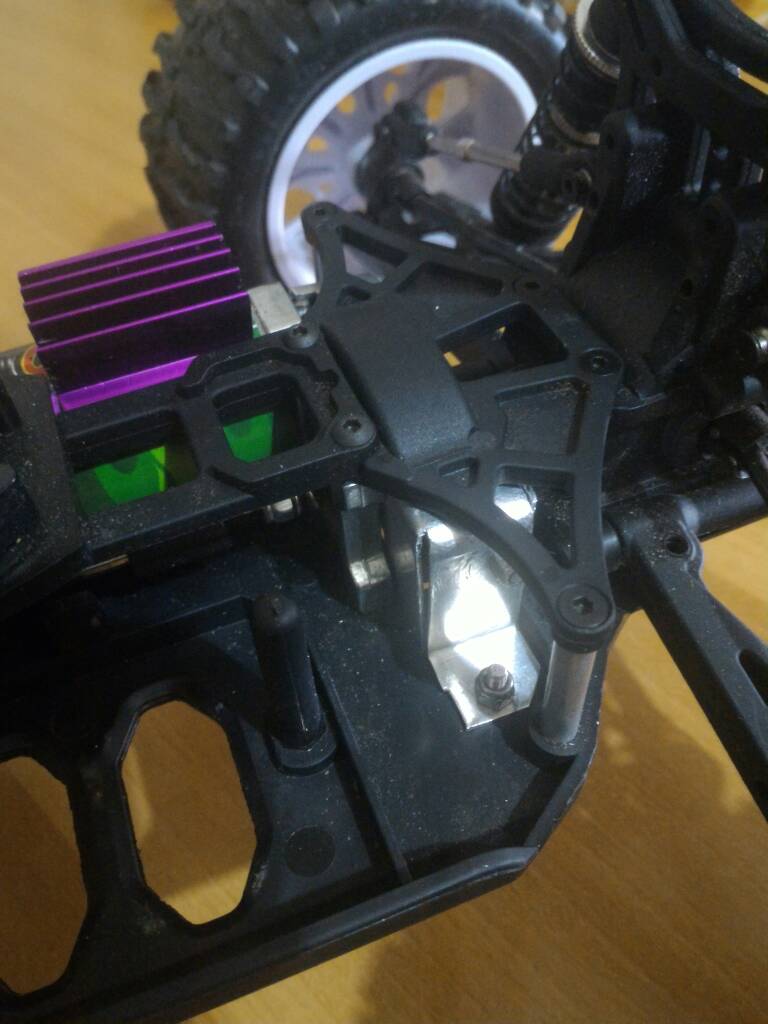

9) Vista complessiva del tutto assemblato, oserei dire perfetto.
Come ho creato il mio personale copri ingranaggi-p_20170110_132412.jpg
Come ho creato il mio personale copri ingranaggi-p_20170110_132421.jpg

tutto questo stato progettato, sviluppato e assemblato da me con il solo uso di:

1) matita da disegno, righello e forbici per i prototipi in cartoncino

2) pennarello indelebile a punta ultra fina per disegnare i prototipi su plastica e alluminio

3) archetto col lama per metalli duri, piccole lime da modellismo e aviatore a batteria per lavorare i materiali metallici (viti comprese)

Buon perseguimento di giornata.

P.S.
Volendo potete anche seguirmi sulla mia pagina Facebook @rcmodellismodinamico
__________________
[Motto] Non fermarti a pensare, entra in azione!
Pagina FaceBook
Canale YouTube

Ultima modifica di jinkazama82it; 10-01-17 a 08:57 PM
jinkazama82it non  in linea   Rispondi quotando
Vecchio 10-01-17, 06:01 PM   #2
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 2,519
Litto97  una brava persona!Litto97  una brava persona!Litto97  una brava persona!
predefinito

Direi che una buona realizzazione ma, questo un consiglio, sigillerei tutte le fessure per evitare che dei piccoli detriti comunque entrino e facciano pi danni che in caso di trasmissione aperta perch rimarrebbero intrappolati nel carter
