Come ho creato il mio personale copri ingranaggi


Di seguito potete vedere quasi tutte le fasi che hanno portato alla realizzazione del mio copri ingranaggi.

1) primo approccio con parti separate in cartoncino volto a prendere le prime grossolane misure nonché le più importanti.
Allegato 263338

2) primo prototipo del copri ingranaggi necessario anche per studiare altri dettagli
Allegato 263339

3) secondo prototipo, inizia a prendere forma, sempre più dettagli ed ottimizzazioni
Allegato 263340

4) terzo prototipo molto simile al precedente ma questo sarà la base del modello finale
Allegato 263341

5) Quarto prototipo, questa volta il plastica trasparente (molto sottile per una facile lavorazione a mano) per verificare punti di contatto con ingranaggi ed ulteriori ottimizzazioni
Allegato 263342

6) quinto prototipo sarà anche la base per la versione finale (sempre in trasparente),richiede comunque alcune migliorie possibili solo sul pezzo finale
Allegato 263345
Allegato 263344

7) Creazione del pezzo in alluminio morbido da 1mm e suo assemblaggio, su questo verranno effettuate anche le ultime ottimizzazioni del pezzo
Allegato 263346
Allegato 263347
Allegato 263348

8) ultime ottimizzazioni e assemblaggio sul mezzo
Allegato 263349
Allegato 263350
Allegato 263351

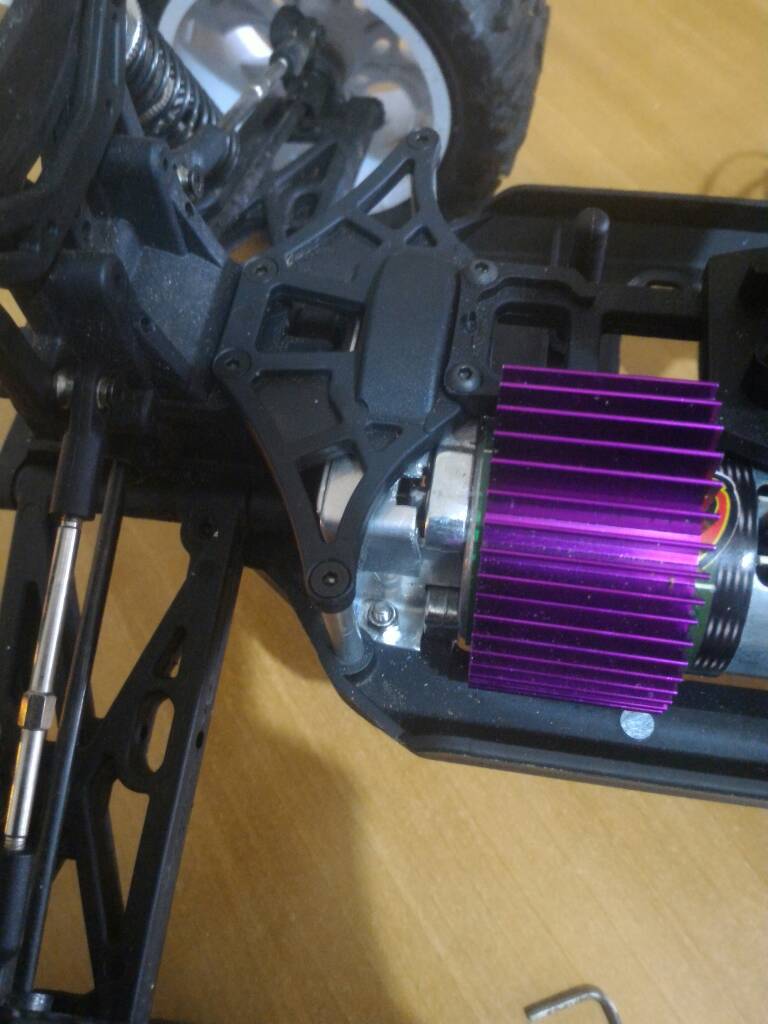

9) Vista complessiva del tutto assemblato, oserei dire perfetto.
Allegato 263352
Allegato 263353

tutto questo è stato progettato, sviluppato e assemblato da me con il solo uso di:

1) matita da disegno, righello e forbici per i prototipi in cartoncino

2) pennarello indelebile a punta ultra fina per disegnare i prototipi su plastica e alluminio

3) archetto col lama per metalli duri, piccole lime da modellismo e aviatore a batteria per lavorare i materiali metallici (viti comprese)

Buon perseguimento di giornata.

P.S.
Volendo potete anche seguirmi sulla mia pagina Facebook @rcmodellismodinamico [emoji112]

Direi che è una buona realizzazione ma, questo è un consiglio, sigillerei tutte le fessure per evitare che dei piccoli detriti comunque entrino e facciano più danni che in caso di trasmissione aperta perché rimarrebbero intrappolati nel carter

avessi i mezzi lo farei, ma purtroppo non ho la pasta saldamente per saldare l'alluminio con lo stagno o altro.
Per ora piccoli detriti che potrebbero entrare non ne ho visti, senza contare che dovrebbero essere davvero piccoli e particolarmente duri (come ad es. minuscole pietruzze) e dovrei avere una sfiga assurda perché si infilino in quegli spazietti.
comunque appena potrò sarà la fase successiva, certo se avessi avuto un equipaggiamento di livello superiore (che so tipo un tornio per miniere o l'occorrente per saldare o ancora meglio una stampante 3D) tutti sti problemi non ci sarebbero stati.

la sfiga ci vede moooooolto bene... E sempre (purtroppo). Per sigillare puoi usare il silicone... Non sarà il max, ma sigilla...

avevo anche pensato alla colla a caldo, ma gli spazi sono molto al limite all'interno e un trasbordo del materiale all'interno (sia del silicone che della colla) genererebbe ostacoli difficili poi da rimuovere visti i ridotti spazi di lavoro, con la saldatura invece ho punte di erosione di piccole dimensioni per il trapano da hobby e un qualsiasi esubero di materiale lo potrei rimuovere senza problemi.

èèèè .....
ma te sei un artista !!! :looksisi3gy:
complimenti per l ingegno e la realizzazione !!!! :beer:

grazie grazie, ma non merito questi complimentoni, qui sul forum c'è sicuramente gente molto più brava e preparata di me.
