Ebbene si'! Proprio come i bambini che quando non li senti e' perche' ne stanno combinando qualcuna, rieccomi dopo un periodo di silenzio con una delle mie... Raccontarvi come e' nato e i retroscena di questo wip sarebbe un po' troppo lungo ( ma forse divertente), andando al sodo diciamo che faccio praticamente da "beta tester" al TK creato da Boliditalia nella figura del dott. Bizio, che ho scoperto essere un compagno di giochi grandioso, oltre a un catalizzatore potentissimo per le mie follie modellistiche! Il soggetto e' noto: la rc 30 del team rumi che ha portato Fred Merkel a vincere il campionato SBK ... Qualche anno fa...

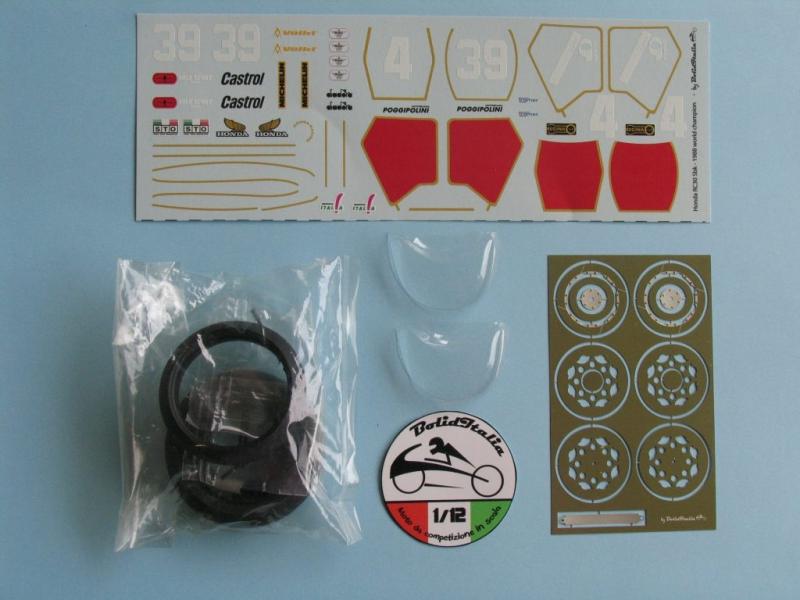

Il TK si compone di resine, fotoincisioni, decals, acetati...insomma, tutto quello che di solito trovi in un tk..

Il donor kit e' il bellissimo kit vintage (ormai...) Tamiya...finalmente ho la scusa per fare un kit della mia collezione (vintage)!

Allora, dato che si parte sempre dal principio, mi sono regalato un paio di serate di modellismo zen, a sbavare, pulire, carteggiare pezzi come per far un modello da scatola.Il kit pur avendo i suoi anni ha una precisione di stampa e plastiche di una qualita' pari se non superiore a kit recentissimi di altre marche ( e non aggiungo altro! ), e' sempre un piacere lavorare su un Tamiya, che assicura risultati eccellenti indifferentemente dal livello al quale lo si vuol portare.
Essendomi assicurato una buona base di partenza ho cominciato a spogliare il telaio delle parti che non servono o che verranno sostituite da quelle in resina, ho tappato i buchi per gli incastri superflui e l'ho riempito con lo stucco, pareggiato e lisciato

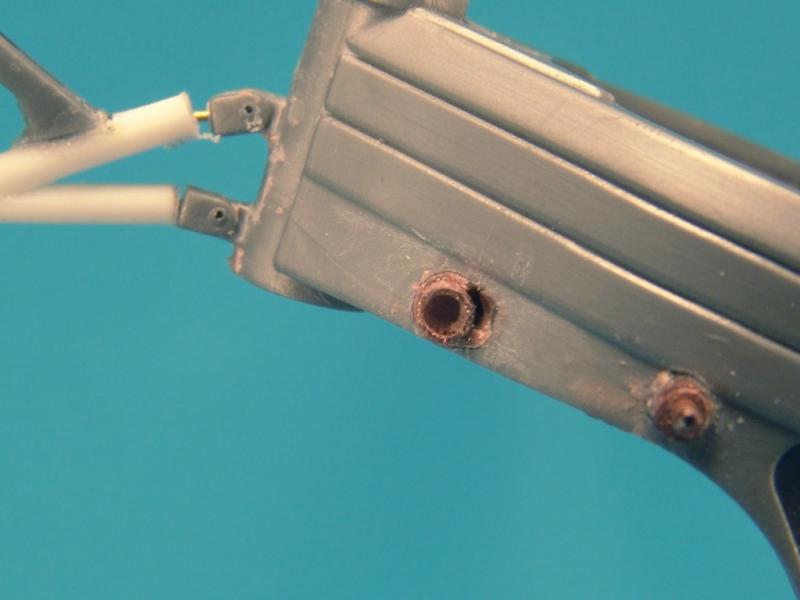

Ho sostituito gli incastri dei radiatori con tubi in ottone e aggiunto la predisposizione per l'ammortizzatore di sterzo; il telaietto reggi strumentazione (ai tempi mica avevano il dashboard!!) e' presente nel tk, ma per problemi imputabili alla pre-serie ( una colata un po' fragile) ho preferito rifarlo in plastica. Ero partito con l'idea di non impazzire nel superdettaglio, forte di una scarsa documentazione...ma ho scovato due siti dove ho trovato tutti i manuali di officina (!!!!!) dei kit racing oltre agli esplosi di tutti(!!!!!!!!!) i pezzi reali della rc,... Praticamente fot**to!
A seguire i link:
http://hondarc30.free.fr/crbst_28.html
http://www.cmsnl.com/honda-vfr750r-r...125/partslist/
A questo punto... Si vede tutto, specie quel che non c'e' nel kit ....

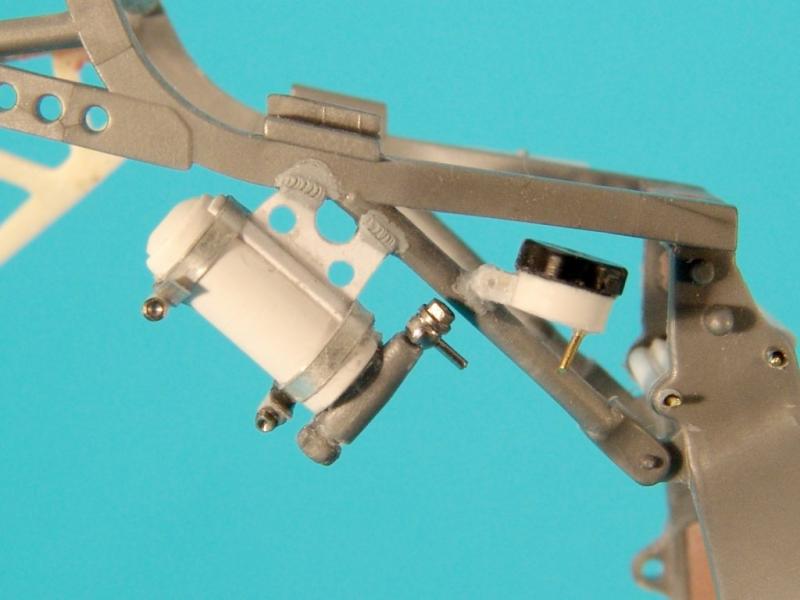

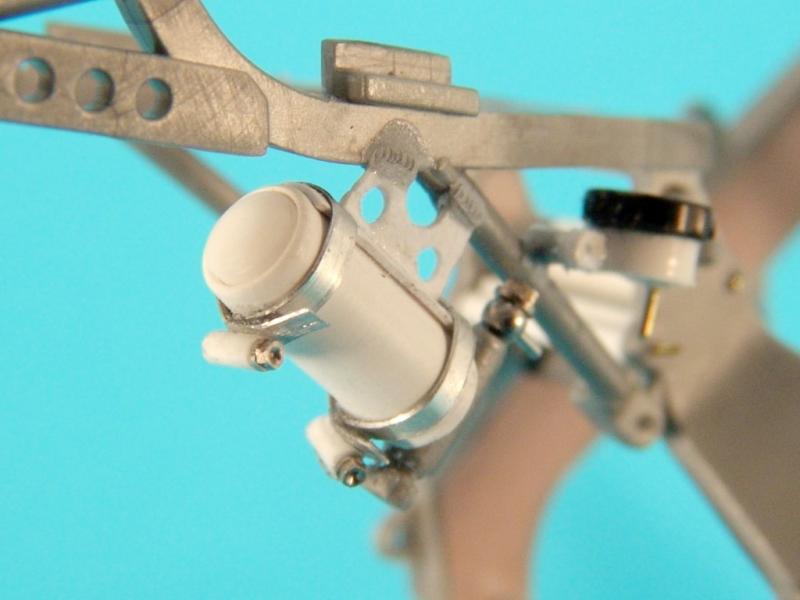

Boliditalia fornisce il serbatoio del mono gia' migliorato rispetto al tamiya, ma non mi sono tenuto e sono andato un po' oltre, il secondo serbatoietto ( della pompa del freno) non c'e' nel kit ne' nel tk, ma si fa in fretta a farlo.
I lavori sono gia' avanti ma non ho postato nulla sinora perche' d'accordo col bizio abbiamo aspettato che lui fosse nella condizione di avere in mano tutto l'occorrente per fornire i kit definitivi a chi interessato, quindi un po' per volta postero' i progressi sino ad arrivare al punto nel quale mi trovo attualmente...mi sto divertendo un sacco!
Per stasera saluto tutti, a presto!

[Anderr]

Bellissimo il tuo lavoro e il tk... Quest'ultimo non vedo l'ora di averlo fra le mani...

[bizio]

io rido...perchè ho visto cose (ieri) che di solito noi umani non riusciamo ad immaginare ....
rido perchè conosco l'avanzamento dei lavori...
rido, perchè mi vengono in mente le telefonate deliranti di questi due mesi (dopo l'annuncio del tk)
e godo perchè da tutto questo il tk ci ha guadagnato un carter motore nuovo nuovo racing racing
come mamma HRC lo aveva pensato.

lo si vede in foto...è fantastico !!!!!!!

roby, faccio solo una piccola anticipazione del resto...un giorno ricevo una telefonata con prefisso 011.....
" senti...non vorrei romperti le palle ma...non è che mi fai la corona in fotoincisione...e la scritta honda racing per il carter....."
a buon intenditor......

ora mi godo il wip per bene !!!

Grazie Roby !!!!

[zanna]

Non posso che aspettarmi un SUPER lavoro... seguiro' con molto interesse, si si

[Roby278]

Eh pero' cosi' mi fate venire l'ansia da prestazione... Colgo l'occasione per una errata corrige: ecco l'illustrazione ufficiale del tk...

[bizio]

Originariamente inviata da Roby278

Eh pero' cosi' mi fate venire l'ansia da prestazione... Colgo l'occasione per una errata corrige: ecco l'illustrazione ufficiale del tk...
Allegato 174325

HAHA HA AHA HAAHA HAHAHA

[zed red]

seguirò con enorme interesse... bellissimo il TK...

ho una voglia di modellare che mi sta facendo andare via di testa... ma tra lavoro, cambio casa e altro è da marzo che non tocco niente...

mi consolo guardando dei gran lavori

[Roby278]

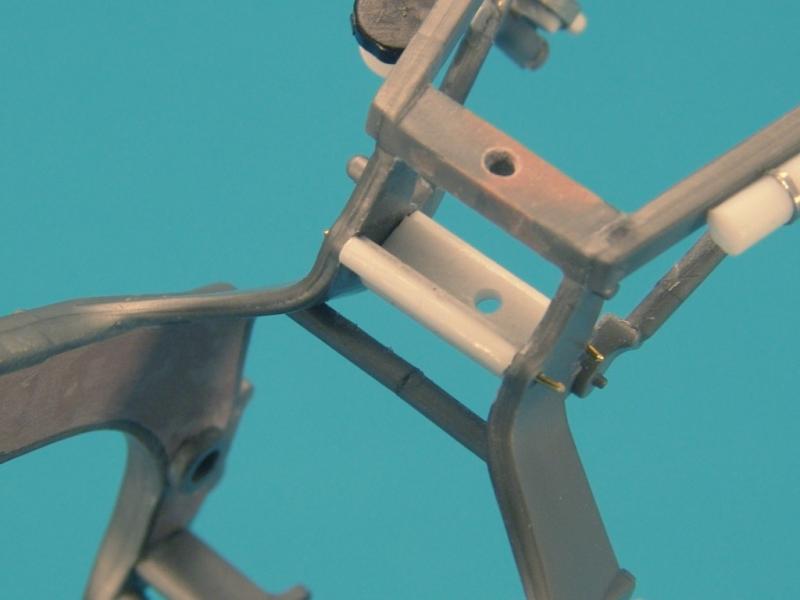

Buonasera a tutti, continuando a parlare di telaio la modifica maggiore che ho apportato al momento riguarda la zona di attacco del mono, che come testimonia la scheda del manuale d'officina del kit racing e' differente da quella di serie, e permette di regolare la distanza del mono stesso dall'attacco

Praticamente ho tagliato via la parte in questione dal telaio e l'ho ricostruita in plasticard, tenendo pero' conto delle misure del pezzo originale, per non stravolgere la geometria...montato risulta cosi'

Rifacendomi alla stessa scheda ho costruito l'attacco e modificato il mono

Il gruppo attacco-mono funziona cosi':

La cosa bella e' che non avendo fissato l'attacco alla staffa posso variare l'altezza del mono e di conseguenza alzare o abbassare il retrotreno una volta montato il codone sino ad avere il setting ideale....come ha fatto bizio nel suo wip con il tondino da 0.75, per intendersi. Qualche particolare del mono

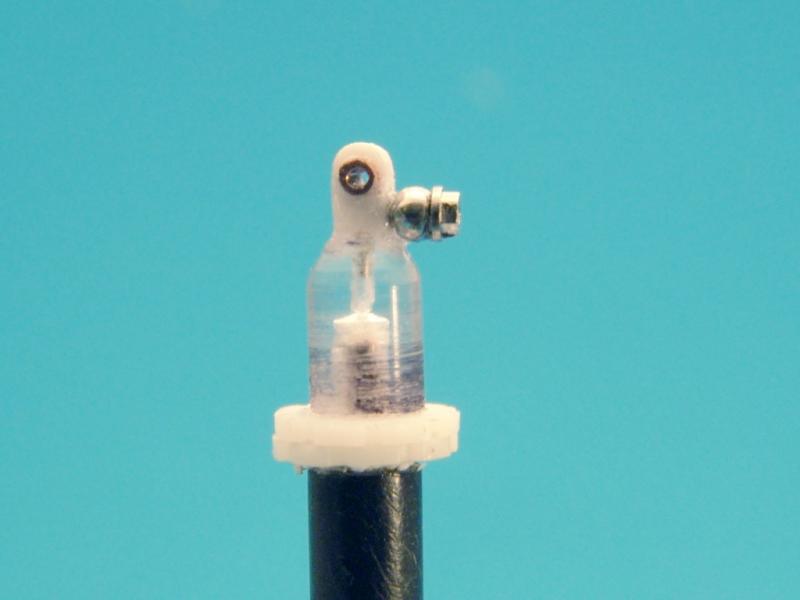

Per realizzare la doppia ghiera di regolazione presente sul mono ho clonato quella singola e parziale del kit, da due copie ho ottenuto una ghiera completa, rifacendo lo stesso procedimento ho avuto la seconda, le ho incollate sfasate una rispetto all'altra, e ....basta

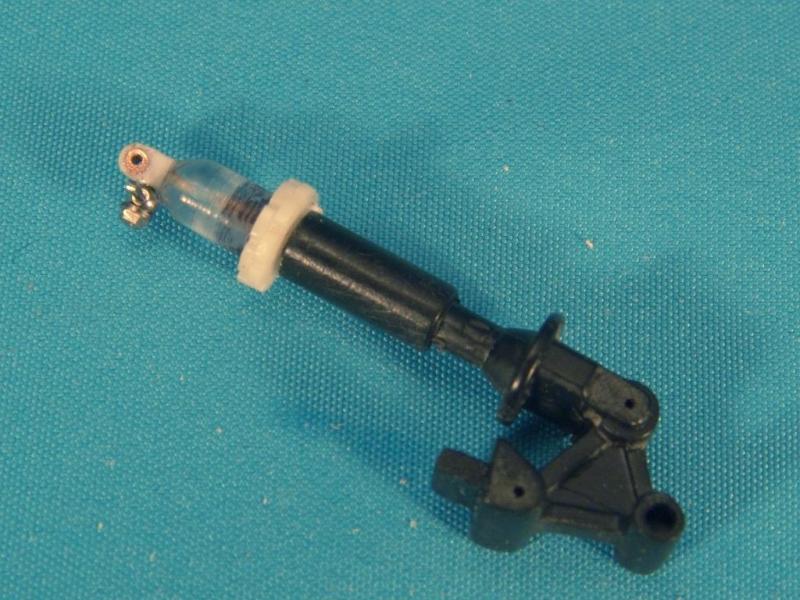

Una vista esplosa dei pezzi componenti il guppo/ mono, quello grigio e' l'attacco inferiore al telaio, gia' che c'ero l'ho separato dal telaio per un maggiore realismo

Manca la molla, l'originale ha le spire troppo fitte, va rifatta, ma al momento non ne avevo voglia, aspetto l'ispirazione!
Per il momento vi saluto, ma soprattutto vi ringrazio per la calorosa accoglienza che avete dato al wip ( nomination comprese!) , grazie mille, spero di esserne all'altezza!

[bizio]

[zorro]

ma allora dott Bizio hai finito il tK o no ???????? :nonl oso3ce1cr:

[bassaidai]

Che dire...il mono ti sta uscendo proprio bene.un lavoro coi fiocchi roby!!

[casetta]

Ragazzuoli, propongo un contest "Honda RC30 Boliditalia" aperto a tutti i futuri possessori di questo gioiellino..................udite udite......con ricchi premi offerti dalla Boliditalia stessa!!

Tu Roby però non potrai partecipare!!!

Splendido kittone e come al solito splendido lavoro!!!!!!!!!!!!!!!

[disca92]

Quel mono lì fa invidia a quello vero!!

Grande Roby!

[Roby278]

Originariamente inviata da casetta

Ragazzuoli, propongo un contest "Honda RC30 Boliditalia" aperto a tutti i futuri possessori di questo gioiellino..................udite udite......con ricchi premi offerti dalla Boliditalia stessa!!

Tu Roby però non potrai partecipare!!!

Splendido kittone e come al solito splendido lavoro!!!!!!!!!!!!!!!

Spero di poter partecipare almeno al motoraduno honda rc30 in 1/12...

[zed red]

Originariamente inviata da casetta

tu roby però non potrai partecipare!!!

Splendido kittone e come al solito splendido lavoro!!!!!!!!!!!!!!!

quoto
