la presente guida è tratta dalla discussione HMS Alert 1777 (auto progettazione - auto costruzione)
---------------------------------------------------------------------------------------------------------------------------------------------

Il progetto parte dalle dimensioni degli ingranaggi: ho scelto di comprare 4 ruote dentate di uguale dimensione (circa 4 cm di diametro, foro da 6 mm, modulo 0.5).

Da un tondino pieno in ottone, rivolgendomi ad un tornitore, ho fatto ricavare una coppia di tubicini lunghi 7 cm e filettati per 3 cm alle due estremità, quindi con una parte liscia al centro pari allo spessore della tavoletta che verrà usata per ricavare le spallette laterali della macchina.

Queste ultime sono state disegnate sulle dimensioni delle ruote dentate (cercando di ottenere i minori ingombri possibili) e tagliate da una tavoletta in faggio che una volta era parte di una cassettiera.

Anche la base è stata ricavata da una vecchia asse di legno dopo averla liberata dalla vernice che la copriva (non sapevo neanche che fosse faggio).

Sulle dimensioni delle spallette, utilizzando uno spezzone di profilato in alluminio, ho ricavato 3 staffette di sostegno.

Le staffe, unite con viti alle spallette, vengono fissate alla base tramite perni che si avvitano a dei dadi a ragno inseriti nella faccia inferiore della base.

A questo punto, montate le spallette sulla base, ho inserito una barra filettata M6 con le prime due ruote dentate, affacciate tra loro e bloccate alle estremità con dadi e controdadi. Due rondelline in nylon evitano che i bulloni rovinino il legno. La barra costituirà quindi l'asse di trasmissione del moto da un lato all'altro della macchina.

continua...
Icone allegate
Macchinetta fascia cavi-1.jpg   Macchinetta fascia cavi-2.jpg   Macchinetta fascia cavi-3.jpg

Macchinetta fascia cavi-4.jpg   Macchinetta fascia cavi-5.jpg   Macchinetta fascia cavi-6.jpg


Ultima modifica di trinchetto; 03-03-19 a 01:08 AM
sam_59 ora è in linea   Rispondi quotando
Vecchio 01-03-19, 08:32 PM   #2
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,937
sam_59 inizia ad ingranare.
predefinito

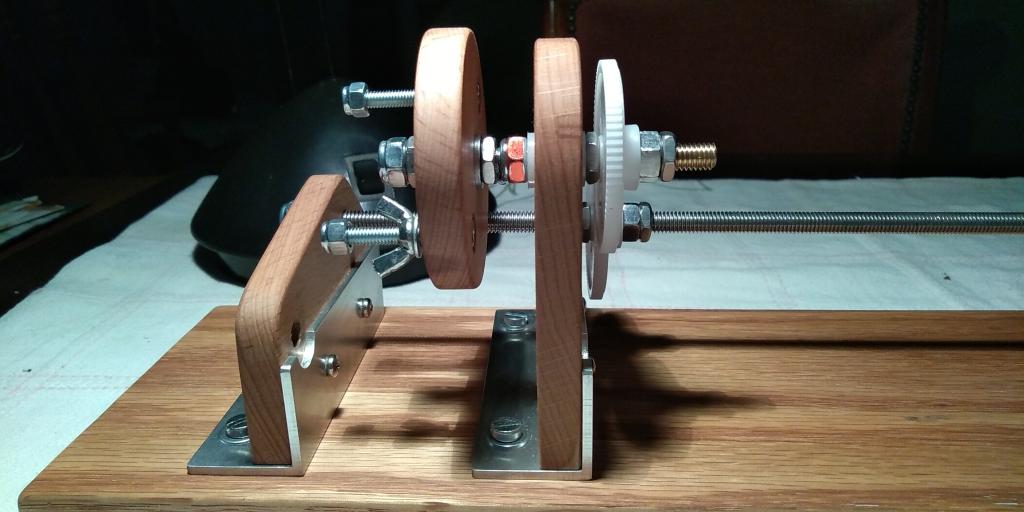

... si passa ad assemblare gli assi filettati e forati, le restanti ruote dentate e le ruote esterne in legno alle quali sono stati applicati dei perni che serviranno a fissare il filo da fasciare ed eventualmente ad arrotolare un po' di cima.

La ruota a destra porta un perno più lungo da usare come manovella.

continua...
Icone allegate
Macchinetta fascia cavi-7.jpg   Macchinetta fascia cavi-8.jpg   Macchinetta fascia cavi-9.jpg

Macchinetta fascia cavi-10.jpg
sam_59 ora è in linea   Rispondi quotando
Vecchio 02-03-19, 05:42 PM   #3
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,937
sam_59 inizia ad ingranare.
predefinito

continuiamo con la motorizzazione: potete sceglierla a gasolio, benzina, gpl o elettrica.

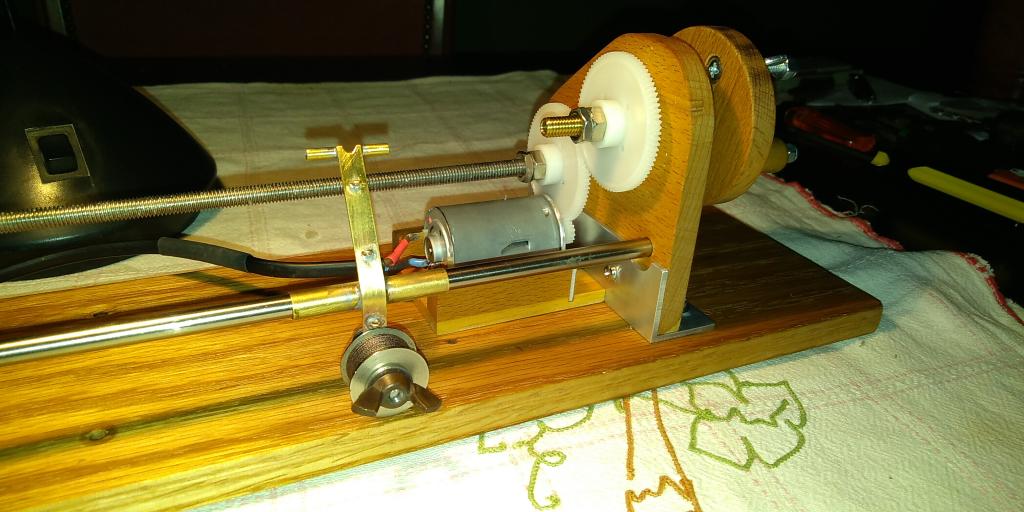

Io ho scelto elettrica. Ho utilizzato un motorino avanzato dallo smantellamento di una stampante fissandolo su una piccola culla, che ho poi reso solidale con la base della macchina.

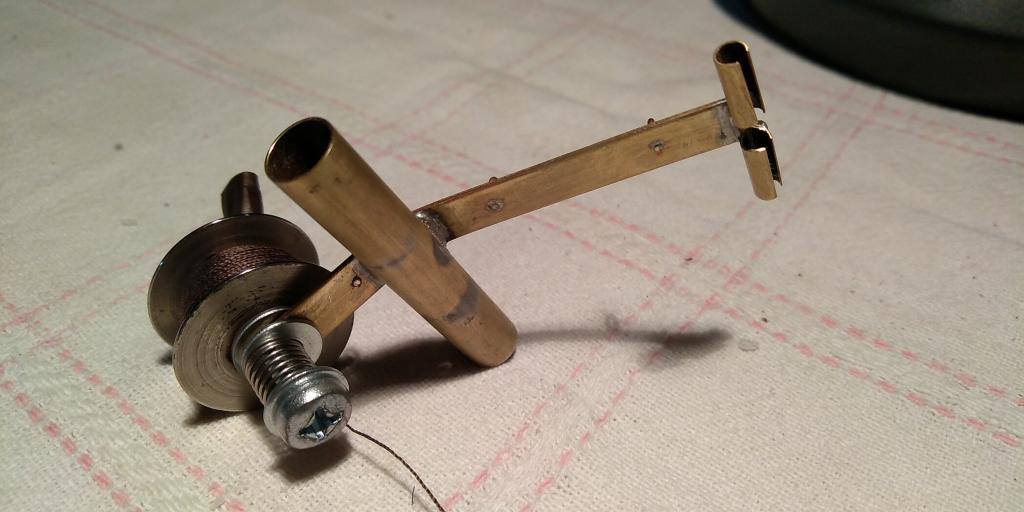

Ho quindi costruito e montato l'aggeggio in foto. Questo è forse il pezzo più importante poichè svolge molteplici funzioni: portare la spoletta con il filo per fasciare, regolarne la tensione e guidare il filo durante l'avvolgimento. Il tubicino spaccato in alto evita che il filo da fasciare possa accopparsi verso il basso. L'avvolgimento del filo fa avanzare l'aggeggio lungo la barra metallica liscia (anche questa recuperata dalla stampante) che funziona da guida.
Icone allegate
Macchinetta fascia cavi-11.jpg   Macchinetta fascia cavi-12.jpg   Macchinetta fascia cavi-13.jpg

Macchinetta fascia cavi-14.jpg   Macchinetta fascia cavi-15.jpg   Macchinetta fascia cavi-17.jpg

Macchinetta fascia cavi-18.jpg

Ultima modifica di trinchetto; 03-03-19 a 01:06 AM
sam_59 ora è in linea   Rispondi quotando
Vecchio 02-03-19, 08:17 PM   #4
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,937
sam_59 inizia ad ingranare.
predefinito

A questo punto l'assemblaggio della macchina (nell'uso fascia cavi) può ritenersi conclusa.

Passo quindi a descrivere le operazioni d'uso.

- si inserisce il filo da fasciare nel foro del tubo filettato d'ottone e lo si fa passare attraverso il foro di quello posto all'altra estremità

- si serrano le stremità del filo con i dadi a farfalla da entrambi i lati

- nell'eventualità che dovessero servire fasciature più lunghe della larghezza utile della macchina (circa 32 cm) si può avvolgere po' di filo di riserva attorno ai perni. Una volta fasciato il primo tratto, si allentano i morsetti e si fa scorrere il filo già pronto. Si serra nuovamente tutto e si ricomincia a fasciare da dove si era interrotto

- si sistemano spoletta e guidafilo (il filo passa attraverso gli anellini) e con un ago si lega il filo di rivestimento al filo da rivestire

- si aziona il motore e via

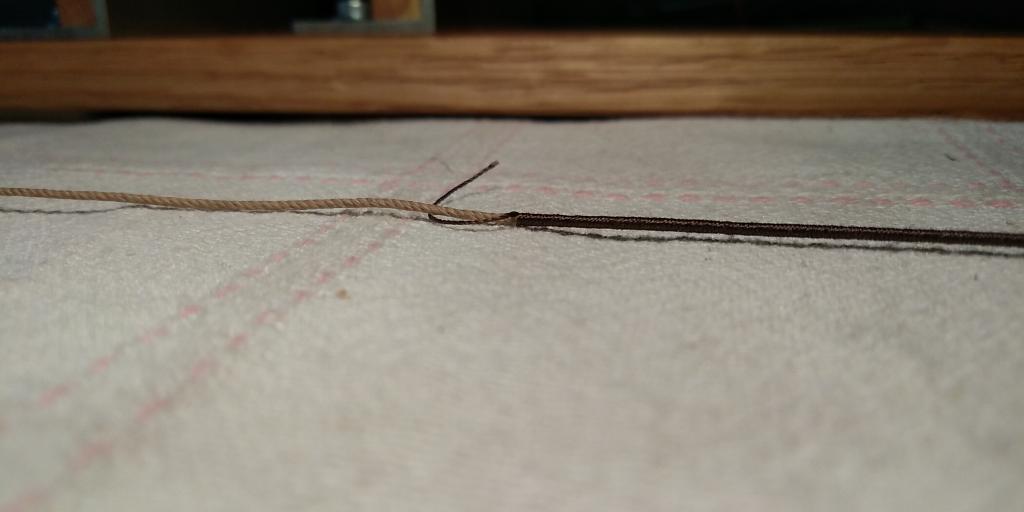

per le prove ho usato refe commerciale da 0.75 e due diversi tipi di comune filo da cucito in cotone (quello bianco un po' più spesso)
Icone allegate
Macchinetta fascia cavi-31.jpg   Macchinetta fascia cavi-30.jpg   Macchinetta fascia cavi-29.jpg

Macchinetta fascia cavi-27.jpg   Macchinetta fascia cavi-26.jpg   Macchinetta fascia cavi-25.jpg

Macchinetta fascia cavi-24.jpg   Macchinetta fascia cavi-23.jpg   Macchinetta fascia cavi-22.jpg

Macchinetta fascia cavi-21.jpg   Macchinetta fascia cavi-20.jpg   Macchinetta fascia cavi-19.jpg

sam_59 ora è in linea   Rispondi quotando
Vecchio 02-03-19, 08:23 PM   #5
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,937
sam_59 inizia ad ingranare.
predefinito

La macchinetta può fare anche qualche altra cosetta, ma di questo parleremo dopo.
sam_59 ora è in linea   Rispondi quotando
Vecchio 03-03-19, 04:12 PM   #6
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,937
sam_59 inizia ad ingranare.
predefinito

Link alla macchinetta in funzione: https://youtu.be/LS3FkaC3TzA
