(moto) tk suzuki rgv 500 1993

alexcaso · 09-01-10, 11:23 PM

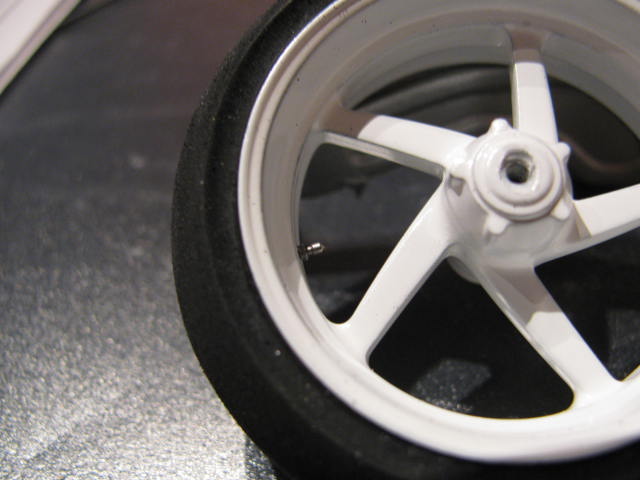

salve a tutti, inizio questo wipriguardante la suzuki rgv 500 del 1993, anno del mondiale di schwantz (mitico!!!). Si trata di un tk della studio 27 da utilizzare con il kit tamiya della rgv del 99 dal quale vengono presi diversi pezzi...e' lo stesso tk che sta portando avanti sergio, io ho deciso di migliorarlo (spero!!) un poco, con alcuni dettagli topstudio e qualcosa preso qua e la...vedremo in corso d'opera, allora cominciamo: tk studio 27, kit tamiya, dettagli topstudio nello specifico valvole pneumatici ( stupendi), cavi acceleratore, dadi ruota (fantastici!), viti carena e rivetti di varie misure che andranno a sostituire quelli presenti su carene e cupolino. Per finire set fotoincisioniscale motorsport x la rgv del99 che utilizzero' in diversi particolari...poi avrei in mente di rifare la catena visto che quella del kit non mi piace proprio, vedremo. nel frattempo ho iniziato ad assemblare forcellone, telaio, motore, scarichi modificati, carene, anteriore. domani posto alcune foto dell'inizio e delle modifiche fatte gia' in partenza. a presto!!

alexcaso · 10-01-10, 10:58 AM

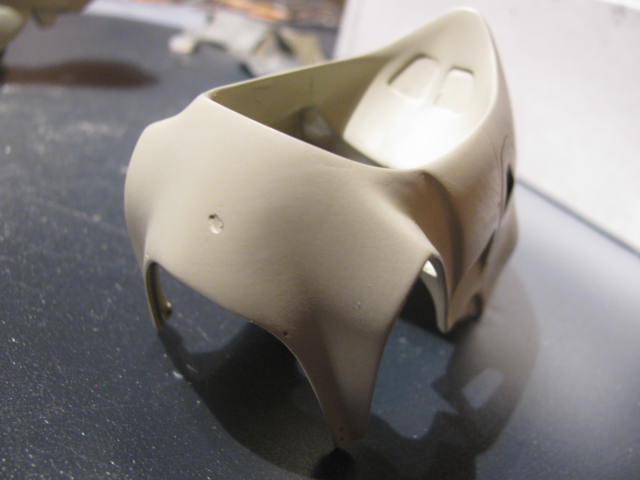

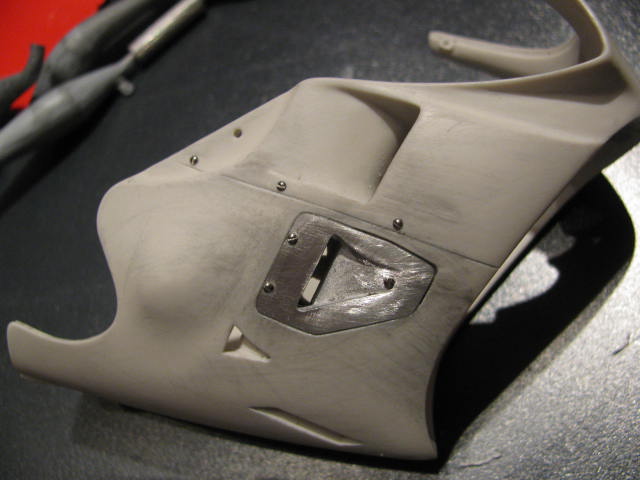

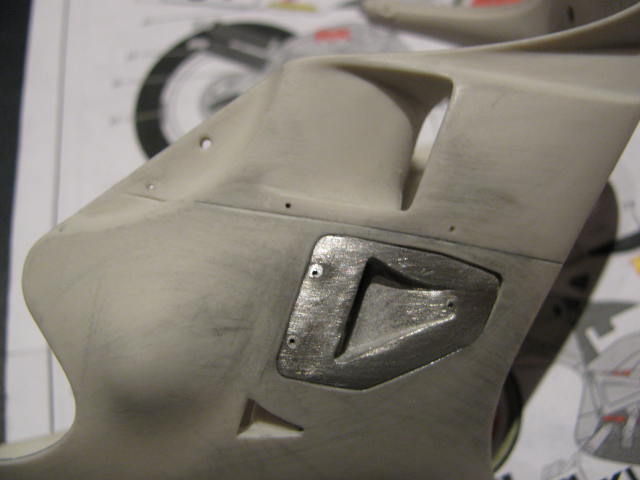

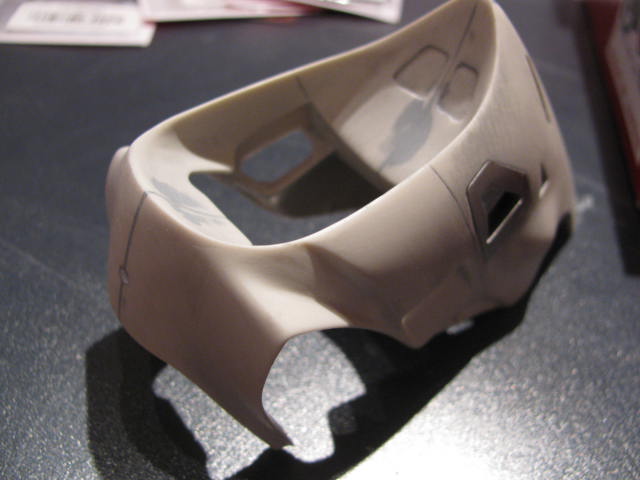

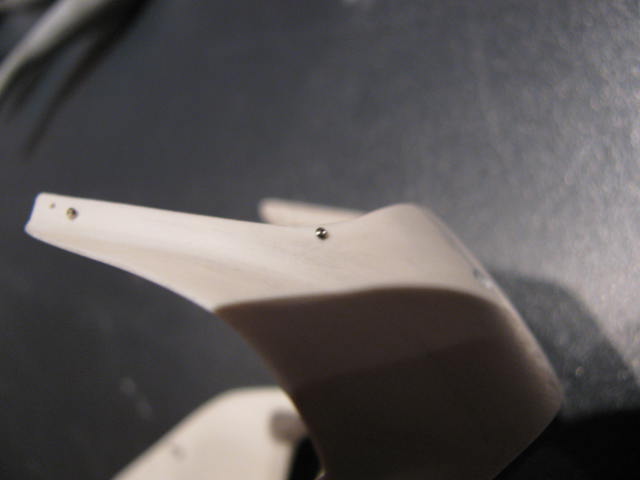

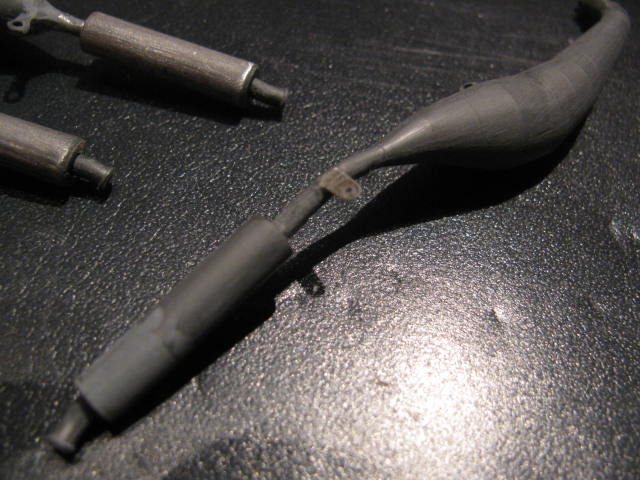

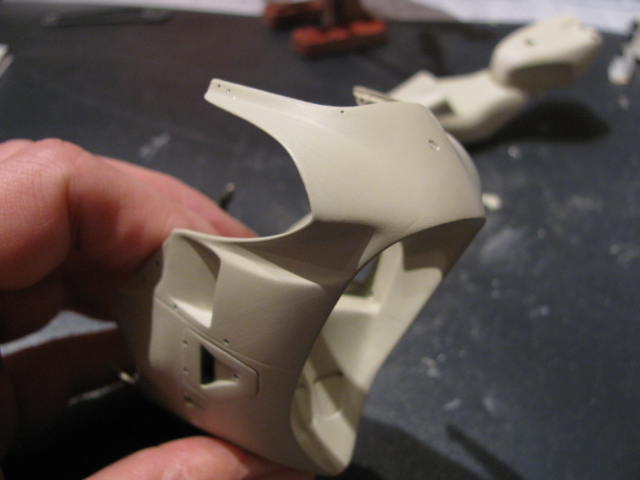

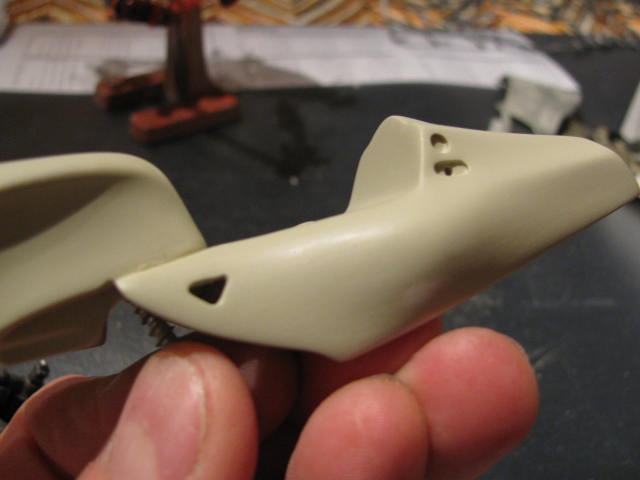

aggiungo qualche foto del lavoro gia' cominciato da un paio di giorni, forcellone riempito con milliput, tolti registri catena, andranno poi quelli fotoincisi, scarichimodificati ampiamente, ho rifatto il pezzo terminale perche' l'originale studio era bruttissimo, ho rifatto i fondelli scarichi, modificato l'andamento dei due laterali, come visto nel wip di sergio, e aggiunto dettagli fotoincisi. per ultimo carena forata e fatta prova con viti e rivetti top, stupendi, in foto sembrano un po' fuori scala ma nella realta' sono perfetti, forse e' l'effetto della macro. a presto!

alexcaso · 10-01-10, 11:01 AM

Quote:

Originariamente inviata da alexcaso

aggiungo qualche foto del lavoro gia' cominciato da un paio di giorni, forcellone riempito con milliput, tolti registri catena, andranno poi quelli fotoincisi, scarichimodificati ampiamente, ho rifatto il pezzo terminale perche' l'originale studio era bruttissimo, ho rifatto i fondelli scarichi, modificato l'andamento dei due laterali, come visto nel wip di sergio, e aggiunto dettagli fotoincisi. per ultimo carena forata e fatta prova con viti e rivetti top, stupendi, in foto sembrano un po' fuori scala ma nella realta' sono perfetti, forse e' l'effetto della macro. a presto!

foto

sergioint · 11-01-10, 10:26 AM

come hai modificato gli scarichi laterali??

fai una prova con le carenature su, sei sicuro che ci stanno adesso??

alexcaso · 11-01-10, 10:30 PM

Quote:

Originariamente inviata da sergioint

come hai modificato gli scarichi laterali??

fai una prova con le carenature su, sei sicuro che ci stanno adesso??

ciao,gli scarichi li ho modificati tagliando in modo angolato la parte iniziale degli scarichi, dalla parte dove si attacca al motore per capirci, ho fissato comunque con la vitina tamiya prevista, ora avendo tagliato la parte iniziale c'era un distacco tra scarico e motore, ho riattaccato questi due e chiaramente la parte terminale dello scarico si e' raddrizzata, abbassato come dire...ho iniziato tagliando pochissimo poi via via fino a raggiungere l'inclinazione desiderata. la carena va su perfettamente comunque, non so se per c..o! secondo me e' la soluzione migliore perche' la modifica e' nascosta dove non si vede niente...fammi sapere se userai un sistema diverso.

sergioint · 12-01-10, 12:25 PM

Ho capito, penso sia la soluzione migliore. Solo che io ieri sera ho provato a rimontare tutto e le carene vanno su già a pelo così con gli scarichi non modificati, a occhio non mi sembra ci stiano molto con la modifica, ma se a te vanno su bene vuol dire che mi sbaglio.

come farai per l'ammortizzatore posteriore??
il tuo codino era ok o aveva il difetto di stampaggio come il mio??

io credo mi dovrò fermare per un po', oggi mi dovrebbe arrivare il primer che ho ordinato al Nanni, devo finire delle moto per gpone.

sergioint · 12-01-10, 12:32 PM

altra cosa, mi son dimenticato, il silenziatore alto degli scarichi laterali io lo tirerei un po' indietro, nella moto vera non erano allineati, ma ad occhio così mi sembrano un po' lontani.

alexcaso · 12-01-10, 10:52 PM

Quote:

Originariamente inviata da sergioint

altra cosa, mi son dimenticato, il silenziatore alto degli scarichi laterali io lo tirerei un po' indietro, nella moto vera non erano allineati, ma ad occhio così mi sembrano un po' lontani.

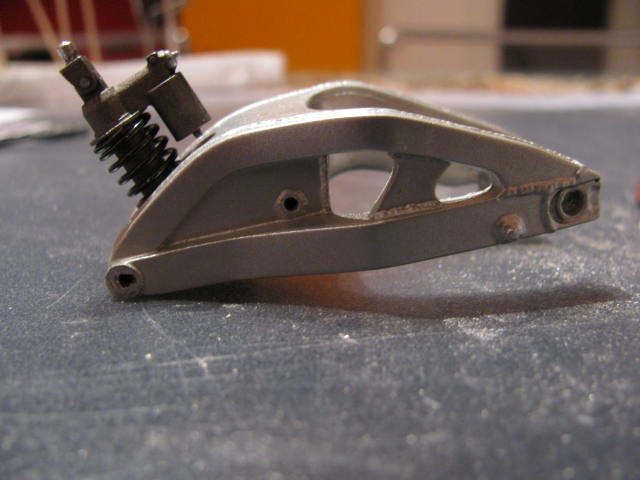

ok, effettivamente forse l'ho tirato un po' troppo fuori, rimediero' prima di cominciare la verniciatura...codino anche il mio un disastro, sara' da rimaneggiare anche li parecchio...x l'ammortizzatore ho trovato una soluzione molto piu' semplice della tua: ho naturalmente montato prima il forcellone, ho tagliato l'ammortizzatore nella parte finale, quella che andrebbe incastrata nel forcellone, forato cun una punta da 0,5 e sfruttando il foro originale del forcellone ho inserito una vitina tamiya con una rondella avanzata da una fotoincisione, dal di fuori non si vede niente e non capisco perche' st27 si complichi la vita con queste soluzioni secondo me pessime... spero presto di continuare il mio post, in realta' un po' fermo ora come ora... a presto ciao!

alexcaso · 21-01-10, 07:24 PM

salve a tutti, ho continuato un po il mio wip, ho terminato il motore, dipinto telaio forcellone e un po' di particolari, stasera metto qualche foto, avanti con le critiche!!

alexcaso · 21-01-10, 10:27 PM

Quote:

Originariamente inviata da alexcaso

salve a tutti, ho continuato un po il mio wip, ho terminato il motore, dipinto telaio forcellone e un po' di particolari, stasera metto qualche foto, avanti con le critiche!!

foto

zanna · 22-01-10, 03:24 PM

Bene bene, che colore hai usato per il telaio? X-11?
Io lo avrei lasciato in metallo, o al massimo usavo il TS-30, è piu' realistio...

Comunque un gran bel lavoro

alexcaso · 23-01-10, 08:13 AM

Quote:

Originariamente inviata da zanna

Bene bene, che colore hai usato per il telaio? X-11?
Io lo avrei lasciato in metallo, o al massimo usavo il TS-30, è piu' realistio...

Comunque un gran bel lavoro

grazie, in realta' ho usato una bonza di un'altra marca, il colore e' diamant silver, l'effetto finale e' molto bello, le foto non rendono piena giustizia, l'x11 tamiya non mi piace proprio, e il ts 30 era sempre lo stesso colore .... ho provato a cambiare, risultato buono secondo me...lasciarlo in metallo era improponibile perche' innanzitutto il forcellone e' in due parti, lo devi unire e lasciarlo in metallo era poco realistico, il telaio poi presenta diversi imperfezioni, lo devi lavorare parecchio diventando lucido a specchio secondo me non rispecchia il modello 93 che aveva telaio e forcellone grezzi, era il modello 92 o antecedenti che avevano telaio e forcellone a specchio, ma avrei dovuto rifare carene, cerchi a tre razze ecc...un'altra storia...come e' stato fatto sul sito di motomodeling d'altronde...spero di essere stato chiaro..

freon · 25-01-10, 03:51 PM

il particolato del colore usato per telaio e forcellone mi sembra un pò grosso, ma c'è da dire che in foto con flesh o con luce di illuminazione tutti i metallizzati hanno la tendenza a sparare, facendo sembrare il particolato usato per la metallizzatura del colore più grosso di quello che in realtà è.
il lavoro è molto buono fin qui, continua così........ io forse riusciro a mettere mano a questo modelo in un'altra vita

ti consiglio la prossima volta di utilizzare i colori alclad, ci sono mi pare 4 o 5 tinte alluminio, e sicuramente riesci a trovare quella che fa al caso tuo, oltre ad avere una finitura spettacolare.

alexcaso · 25-01-10, 09:50 PM

Quote:

Originariamente inviata da freon

il particolato del colore usato per telaio e forcellone mi sembra un pò grosso, ma c'è da dire che in foto con flesh o con luce di illuminazione tutti i metallizzati hanno la tendenza a sparare, facendo sembrare il particolato usato per la metallizzatura del colore più grosso di quello che in realtà è.
il lavoro è molto buono fin qui, continua così........ io forse riusciro a mettere mano a questo modelo in un'altra vita

ti consiglio la prossima volta di utilizzare i colori alclad, ci sono mi pare 4 o 5 tinte alluminio, e sicuramente riesci a trovare quella che fa al caso tuo, oltre ad avere una finitura spettacolare.

ciao, grazie x i complimenti, effettivamente le foto non rendono troppo giustizia, dal vero e' molto meglio il colore, x gli alclad non credo di essere ancora a livello
di utilizzarli! ora mi sto intrippando via con la catena, fotoincisione della scale con base tamiya...vediamo cosa salta fuori, a presto!

alexcaso · 06-03-10, 01:57 PM

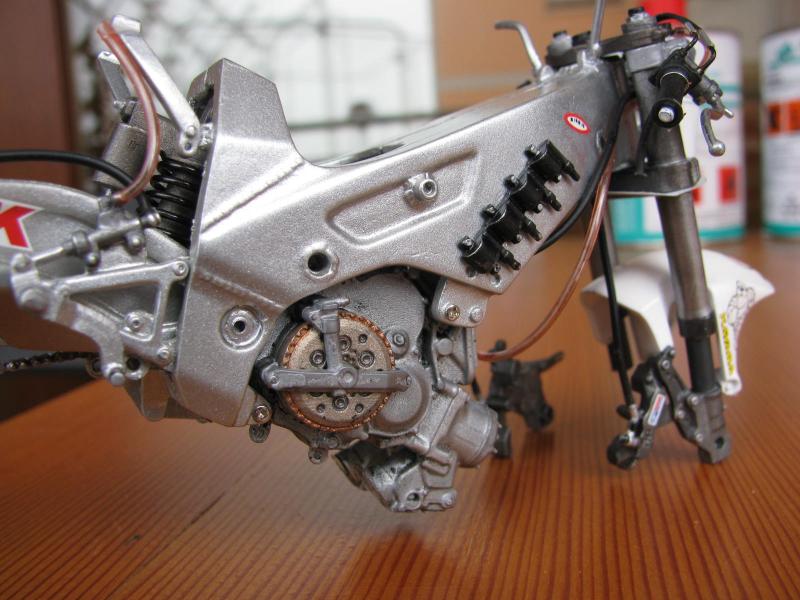

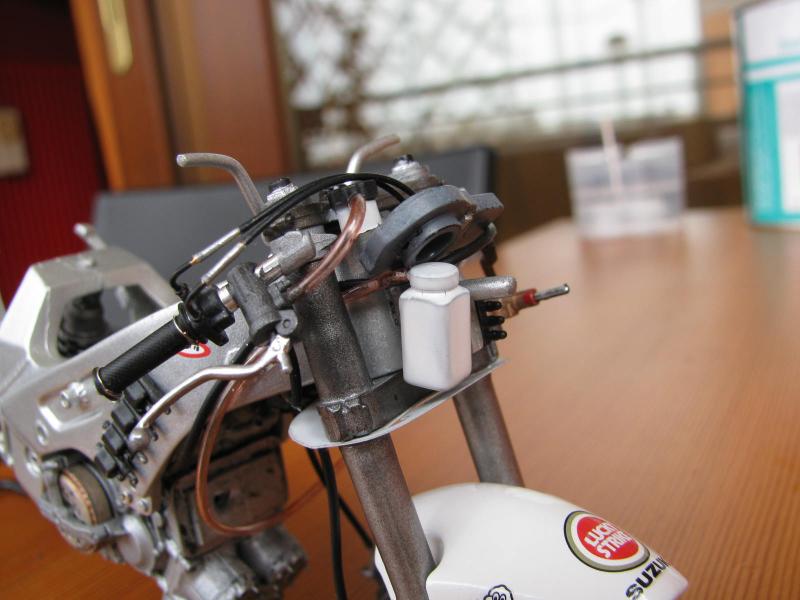

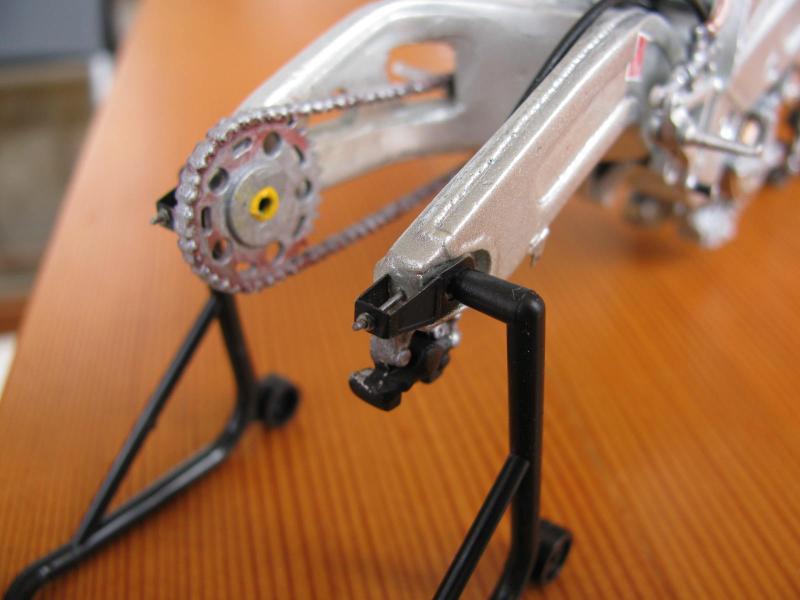

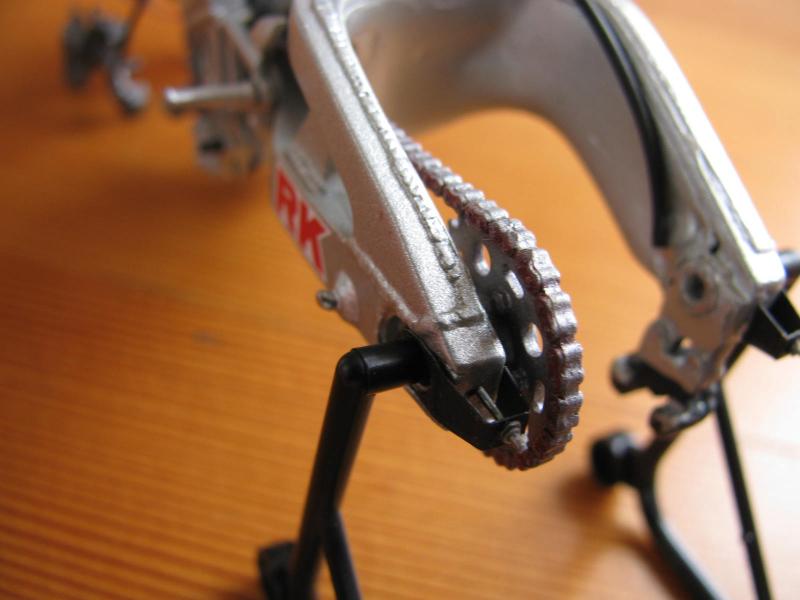

ciao a tutti, finalmente sono andato un po' avanti col mio wip, ecco il lavoro svolto finora: ho terminato il montaggio di motore e ciclistica, con alcune modifiche al forcellone, tendicatena, forcelle rifatte ( ho tolto la parte centrale e rimpiazzata con due spezzoni tagliati a misura di due punte da trapano da 3,5mm erano del colore perfetto per riprodurre la sospensione) e abbellito la piastra di sterzo con i due semimanubri, piu' altre cosucce..ora sto verniciando scarichi e cerchi, a presto!!
