predefinito [AUTO] Lancia Delta HF integrale - Hasegawa

Ciao a tutti,

è da un pò di tempo che leggo il forum partecipando ogni tanto. Questo è il mio primo WIP e spero di tirarne fuori qualcosa di soddisfacente. Il soggetto è la Lancia Delta Martini versione Montecarlo '92.

Sento già dire "Ancora????", lo so, per questo (e perchè HJL ancora non mi ha mandato le Decals di Studio 27!) partirò dagli interni. Magari questo tandem con Squeo sarà utile a entrambi, anche se io lavoro moooolto lentamente.

La base è il modello Hasegawa su cui monterò il kit di dettaglio di ST27 e gli estintori Racing 43... e poi vedremo cos'altro.

Consigli, suggerimenti, rimproveri e insulti sono, ovviamente, d'obbligo.
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0001.jpg
ring non è in linea   Rispondi quotando
Vecchio 29-09-06, 02:21 PM   #2
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Ecco la "vasca" degli interni prima delle modifiche.
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0002.jpg
ring non è in linea   Rispondi quotando
Vecchio 29-09-06, 02:27 PM   #3
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Ho tolto gli estintori stampati con il fondo per ricostruirli separatamente. Più avanti eliminerò anche il supporto della leva del cambio per sostituirlo con uno più realistico.

I fori lasciati dagli estintori sono stati riempiti con plasticard, debitamente stuccati e carteggiati con attenzione per non elminare i dettagli in rilievo.

Nonostante ciò i perni su cui fissare le fibie delle cinture di sicurezza sono saltati (pork...), li ho sostituiti con del filo di rame di diametro adeguato dopo aver praticato dei fori nei punti in cui c'erano gli originali di plastica.
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0003.jpg
ring non è in linea   Rispondi quotando
Vecchio 29-09-06, 02:37 PM   #4
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Ecco gli estintori ricostruiti. Ho ricavato la metà mancante di ogni estintore copiando quella recuperata dalla stampata originale, incollandole insieme, stuccando il tutto e usando il trapano come tornio per avere una forma regolare.

Mi sono anche fatto una etichetta per gli estintori ma è solo una prova su carta comune. A proposito... non seguo i rally, anche se vorrei, qualcuno saprebbe dirmi cosa contengono i tre estintori? in una foto ho visto che i du posteriori contengono Halon (peraltro dannoso per l'ozono }>) ma quello centrale? E se sono tutti e tre impianti di estinzione, è obbligatorio anche il brandeggiabile a bordo?

La foto non è molto chiara per via della poca luce, sorry!

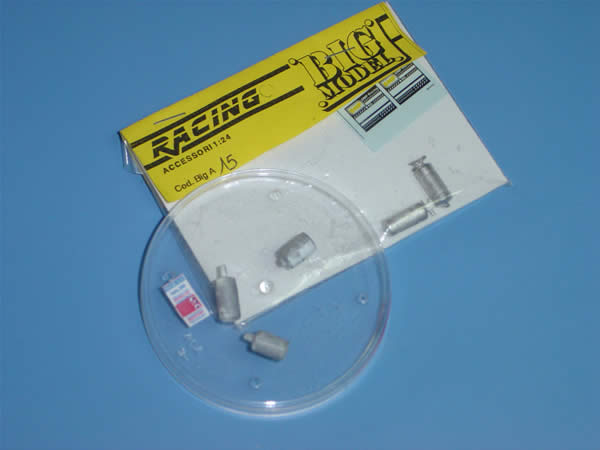

Nella foto si vedono anche gli estintori R43, penso di metterne uno nel vano poggiapiedi del passeggero.
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0004.jpg
ring non è in linea   Rispondi quotando
Vecchio 29-09-06, 02:43 PM   #5
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Ultima per oggi, vista della scocca.
Si nota come il pianale, una volta unito alla scocca, lasci dei vuoti in corrispondenza degli alloggiamenti delle ruote. Pensavo di chiuderli con plasticard e stucco applicati al pianale ma temo che possa complicare l'incastro del tutto una volta terminato il lavoro. Secondo voi è meglio operare su questo punto prima o dopo la chiusura del modello?
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0005.jpg
ring non è in linea   Rispondi quotando
Vecchio 29-09-06, 06:19 PM   #6
Utente Senior

L'avatar di superteo

Registrato dal: Jun 2005
residenza: ROMA
Messaggi: 1,144
superteo è un newbie...
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

ciao.
buon inizio!
le modifiche al pianale devi farle prima di attaccare alla scocca ovviamente senno poi si vedrebbero linee di giunzione e stucco.
prendi bene le misure al mm e dunque riempi col plasticard.controlli e ricontrolli se si incastra e poi vai col tango!
superteo non è in linea   Rispondi quotando
Vecchio 29-09-06, 08:22 PM   #7
Utente

Registrato dal: Sep 2006
residenza: Lucca
Messaggi: 134
squeo è un newbie...
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Ciao Ring, bell'inizio davvero!
Anche io sono dietro questo modello e gia so che sul tuo Wip ci capitero' spesso
Buon lavoro
squeo non è in linea   Rispondi quotando
Vecchio 30-09-06, 07:56 PM   #8
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Piccolo passo avanti, ho riciclato il foglio di alluminio di una lattina della famosa bibita gasata americana al caramello e caffeina e ci ho disegnato sopra il disegno evidenziato in foto. Una volta tagliato e piegato dovrebbe diventare il supporto su cui montare il cambio.
Un pò più sotto potete vedere una prima prova ricavata modellando l'alluminio direttamente sul canale della trasmissione.
Per ora l'ho tagliato... speriamo bene!
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0006.jpg
ring non è in linea   Rispondi quotando
Vecchio 30-09-06, 08:01 PM   #9
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

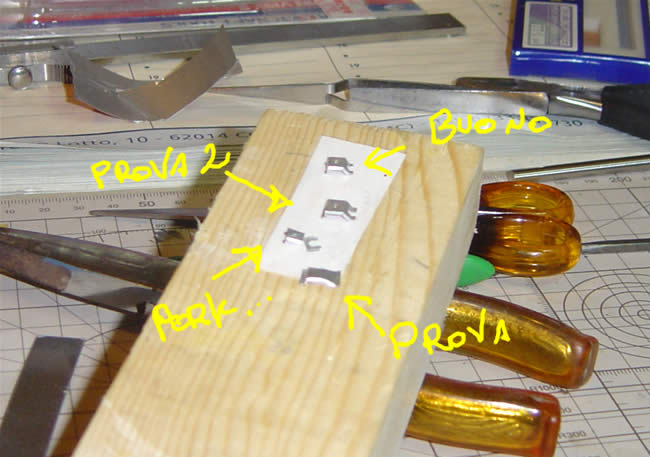

Primo tentativo: piegamento errato = rottura... mapporkapuzzona!!

Secondo tentativo: taglio sbagliato = piegatura sbagliata... eccheccacchiarola!!

Terzo tentativo: finalmente quasi decente! Meno male che da una lattina di coca ne escono tanti di supportini
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0007.jpg
ring non è in linea   Rispondi quotando
Vecchio 01-10-06, 04:11 PM   #10
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Prova di assemblaggio. Ho realizzato la staffa del cambio e ho aggiunto la leva del freno a mano. Non ho apportato nessuna modifica al freno ma pensavo di accorciare la maniglia, devo confrontare bene i riferimenti.
Adesso devo completare i dettagli degli estintori, i cablaggi e i collegamenti.
ring non è in linea   Rispondi quotando
Vecchio 01-10-06, 07:33 PM   #11
Utente Senior

L'avatar di motociclante

Registrato dal: Mar 2004
residenza: Roma...proprio Roma la città, non la provincia: Roma!
Messaggi: 2,205
motociclante è un newbie...
Invia un messaggio tremite ICQ a motociclante
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Lavoro interessante e modifiche intraprendenti.

Vediamo come va avanti. Non è altro che gran curiosità.
__________________
MotoCiclante
___________________________________________
http://www.lamateriagrigia.com ...tutto si trasforma
motociclante non è in linea   Rispondi quotando
Vecchio 02-10-06, 08:03 PM   #12
Utente

Registrato dal: Sep 2006
residenza: Lucca
Messaggi: 134
squeo è un newbie...
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Ciao Ring ho questa foto dell'abitacolo in cui si vede abb bene il supporto del cambio

Edit: non avevo ancora aperto la casella di posta dove ho trovato la mail di Ricky con foto veramente belle degli interni, molto meglio di questa, dovresti averle anche tu.
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-abitacolodelta.jpg
squeo non è in linea   Rispondi quotando
Vecchio 02-10-06, 08:50 PM   #13
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

Si, infatti, le ho avute anche io e colgo l'occasione per ringraziare Riky e tutti quelli che, molto gentilmente, mi hanno dato consigli e che hanno condiviso con me il loro materiale.

Grazie mille per la foto. Se ti serve qualcosa non hai che da chiedere.
ring non è in linea   Rispondi quotando
Vecchio 04-10-06, 09:28 PM   #14
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

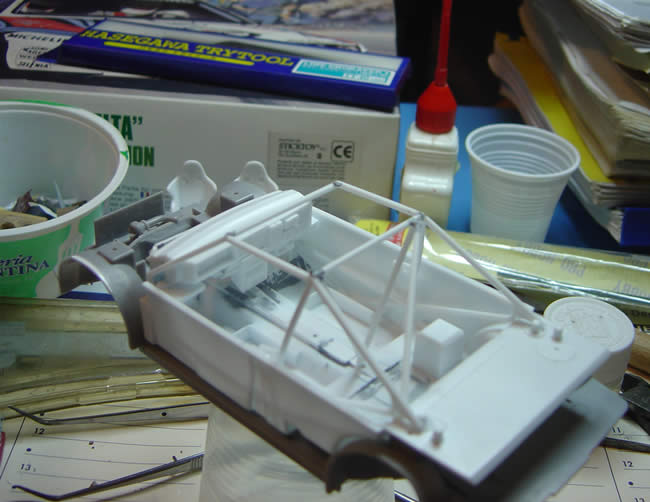

Passo dopo passo... un pò di stucco, un pò di carta abrasiva, un pò di dremel...

sto prendendo la mani anche con le foto mi pare
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0009.jpg
ring non è in linea   Rispondi quotando
Vecchio 04-10-06, 09:35 PM   #15
Utente Senior

L'avatar di ring

Registrato dal: Jul 2006
residenza: Tokyo
Messaggi: 1,151
ring inizia ad ingranare.
predefinito Re:[AUTO] Lancia Delta HF integrale - Hasegawa

hummm.... forse questa è migliore...

Squeo, fai attenzione alla gabbia del roll-bar, l'elemento k5 è troppo corto di almeno 1mm, sembra poco ma crea un effetto "corsetto di stecche di balena" che strizza tutta la parte superiore eallarga quella inferiore. Io non l'ho fatto ma solo perchè sono molto, molto più... pigro di te!!!

A proposito, Lancia si è sbizzarrita a distribuire la strumentazione sulla plancia, ho almeno 6 differenti versioni... opterò per un buon mix di quelle che mi piacciono di più spero di imbroccare una combinazione esistente
Icone allegate
[AUTO] Lancia Delta HF integrale - Hasegawa-ldhf0010.jpg
